Pliage

Pliage

  • Pour les pièces en tôle, la plateforme meviy effectue une analyse d’interférence pour le processus de pliage.
  • Le formage sera considéré comme impossible si les résultats de l’analyse suggèrent qu’il y aura une interférence avec la matrice.

Exemple 1) Image du modèle avant et après Pliage dans des conditions normales

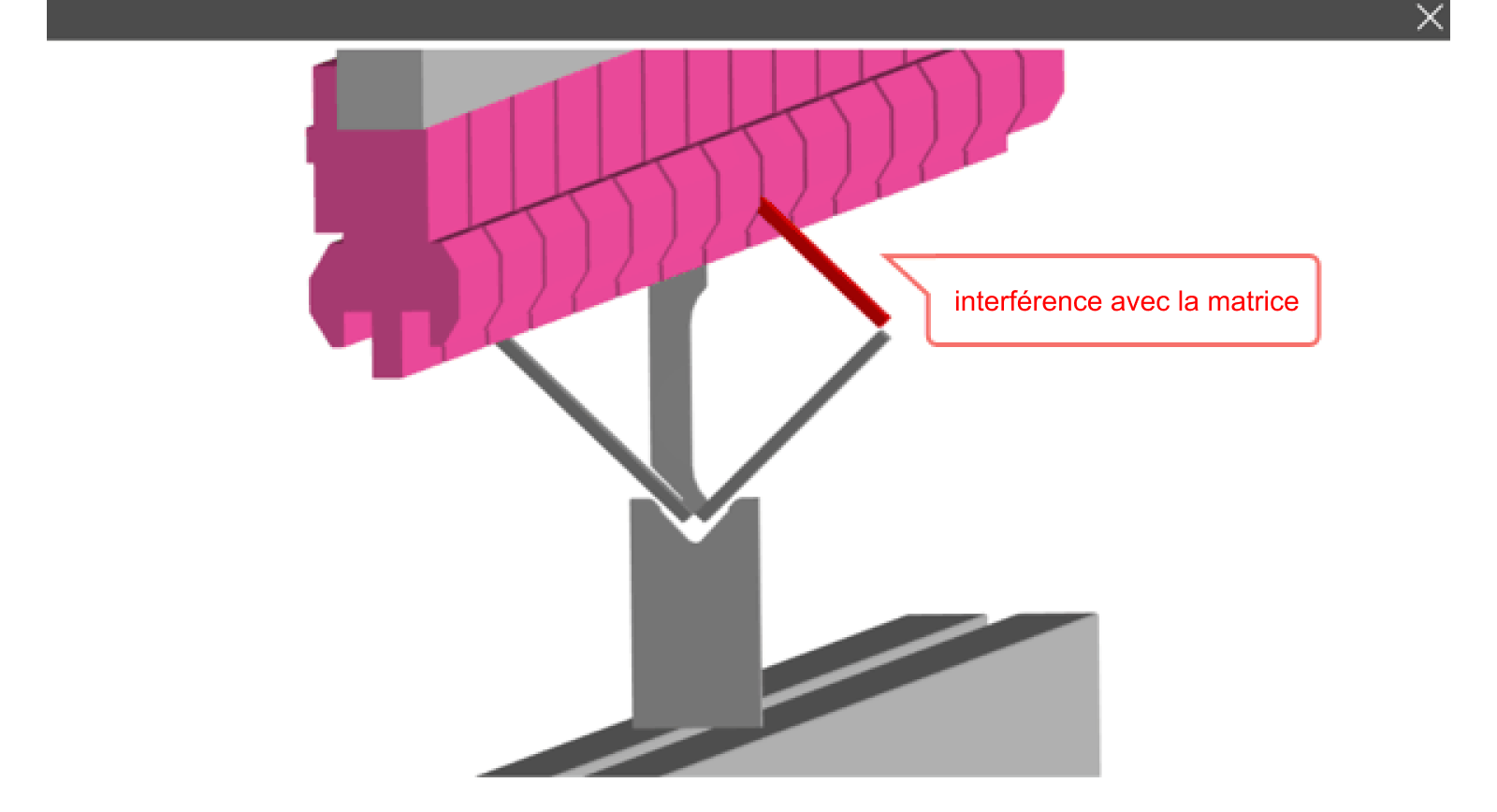

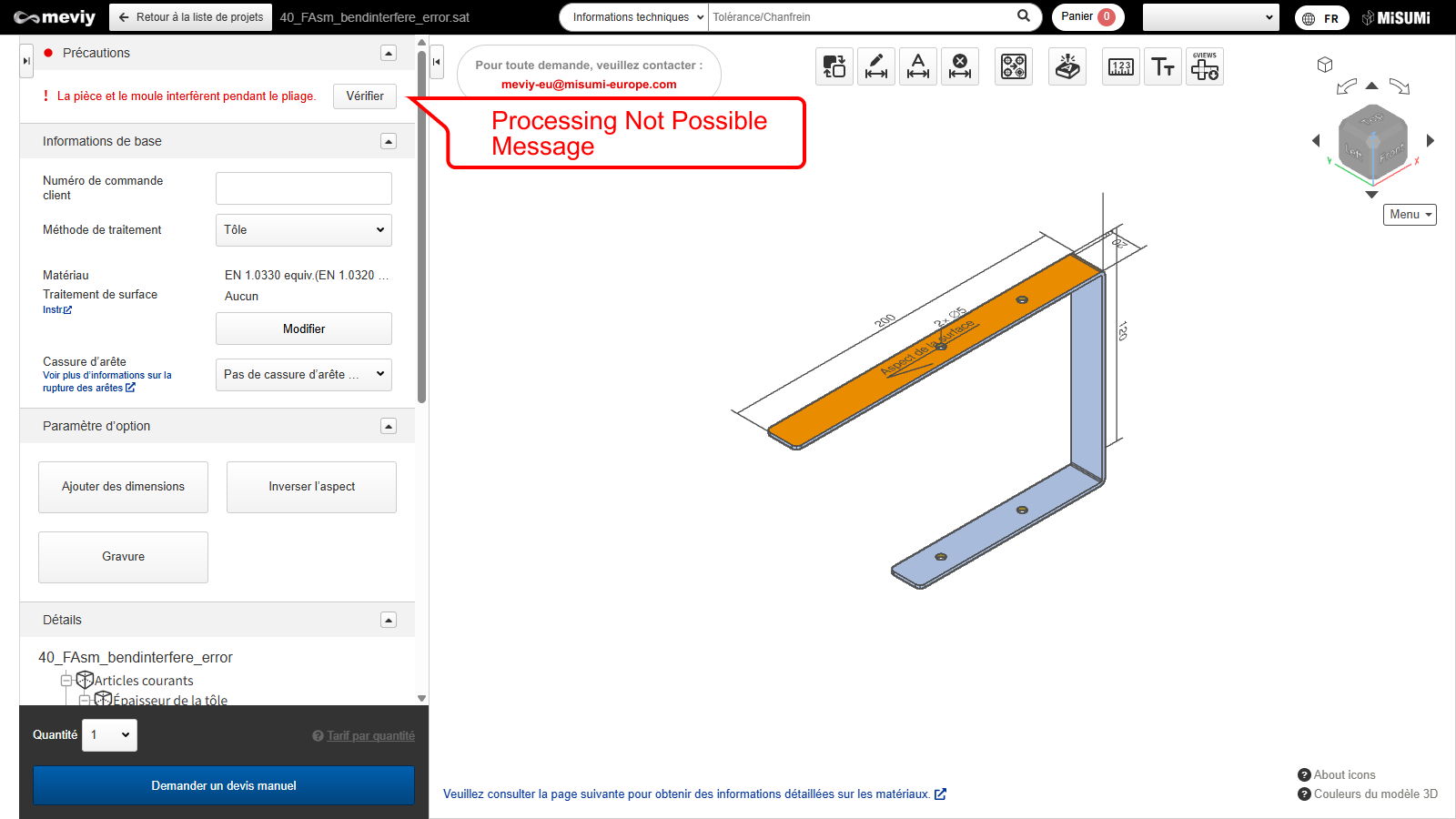

Exemple 2) Image modèle où se produit une interférence de matrice

  • Si un message d’avertissement s’affiche, vérifiez l’absence d’interférence à l’aide de l’image « Vérifier l’interférence » et envisagez de modifier la forme.
  • Après avoir pris les mesures correctives, téléchargez à nouveau le modèle 3D et vérifiez les résultats du devis révisé.
  • Les directives de conception pour les coudes en C et les coudes échelonnés (coudes en Z) sont fournies ci-dessous à titre d’exemples plus détaillés. Voir ci-dessous.

Recommandations de conception pour les plis en C et en Z

Pour éviter toute interférence entre les matrices, concevez vos modèles en vous référant aux formes standard indiquées ci-dessous.

Règles de modélisationExemple
  • Lorsque la dimension extérieure A est inférieure ou égale à la dimension extérieure C, réglez la dimension intérieure B de manière à ce qu’elle soit strictement supérieure à A.
  • Les dimensions extérieures A et C doivent être au minimum égales à la hauteur minimale de pliage (voir les limites d’usinage : hauteur minimale de pliage mentionnées ci-dessus).
C-bend
  • La hauteur d’un pli en Z doit être égale à la dimension A plus deux fois l’épaisseur de la tôle (t).
  • La dimension A doit être supérieure ou égale à la hauteur minimale de pliage (voir les limites d’usinage : hauteur minimale de pliage indiquées ci-dessus).
C-bend

Cependant, la plateforme meviy détermine s’il est possible de fabriquer le modèle sur la base des résultats positifs de l’analyse des interférences. (Exemples ci-dessous)

  • Exemple 3) Interférence lors d’un pliage en C :

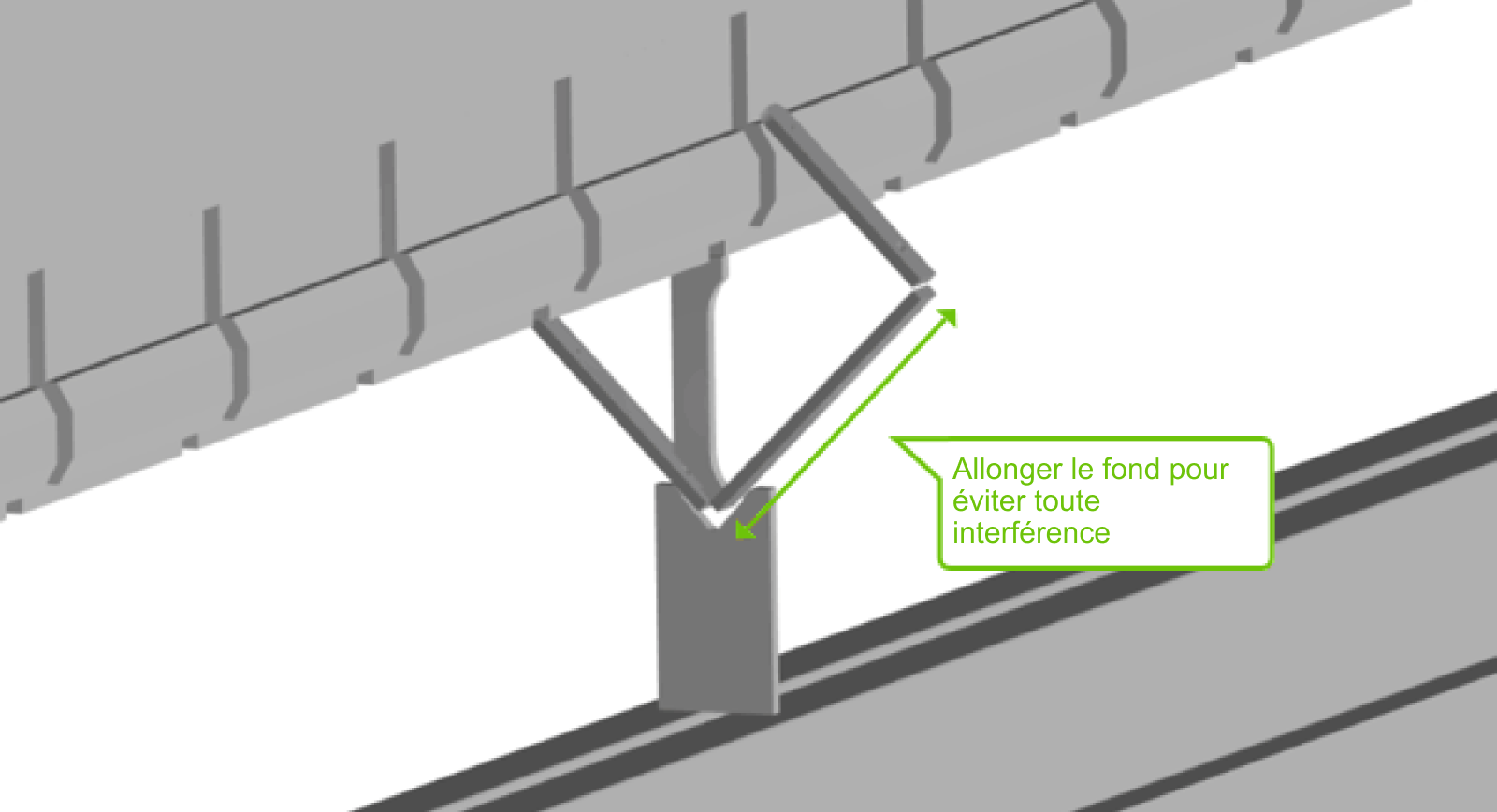

  • Ajustez la largeur de l’âme du profilé en U afin d’éliminer toute interférence (la figure de droite montre l’image d’analyse).

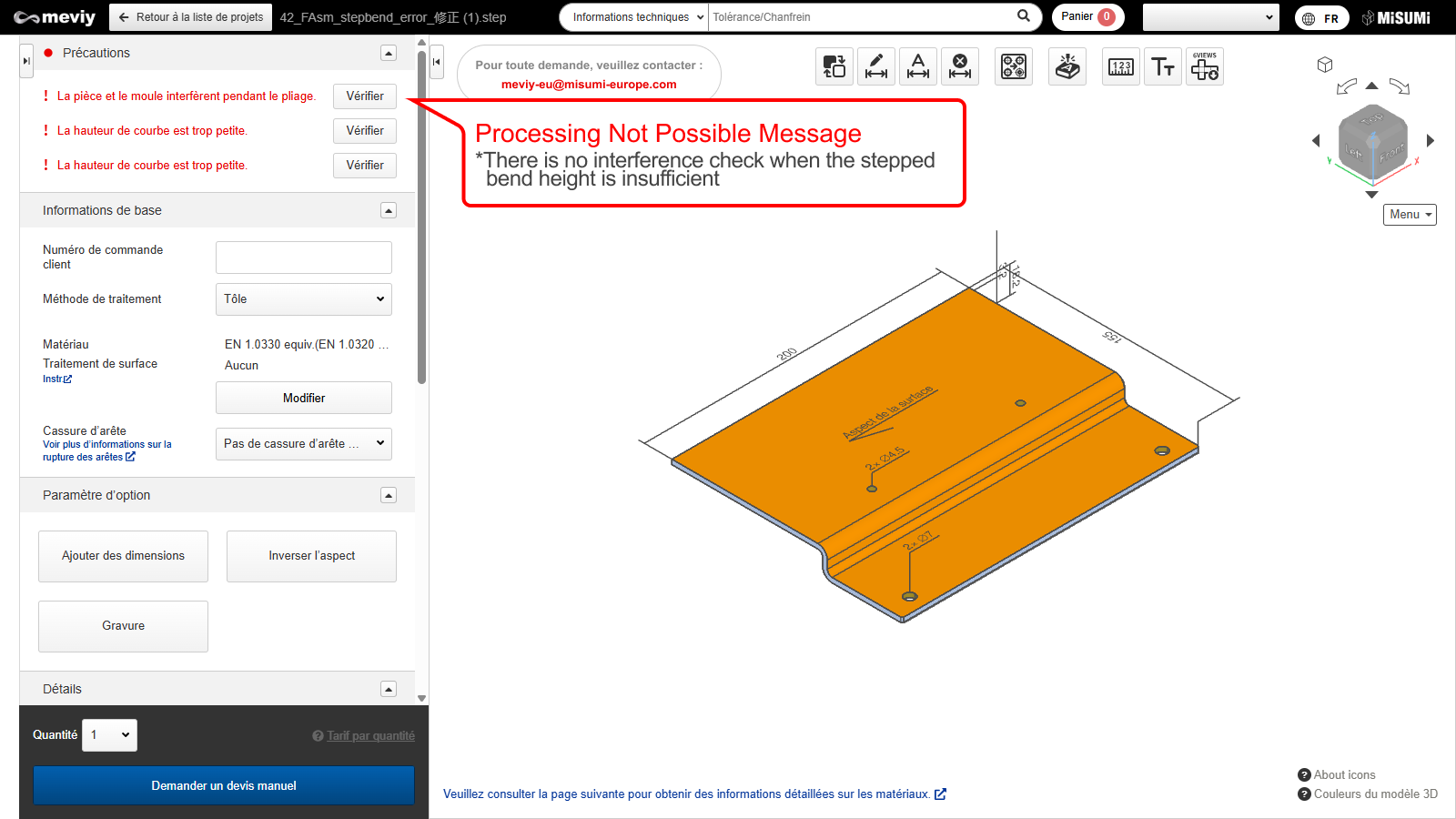

  • Exemple 4) Interférence lors d’un pliage en Z :

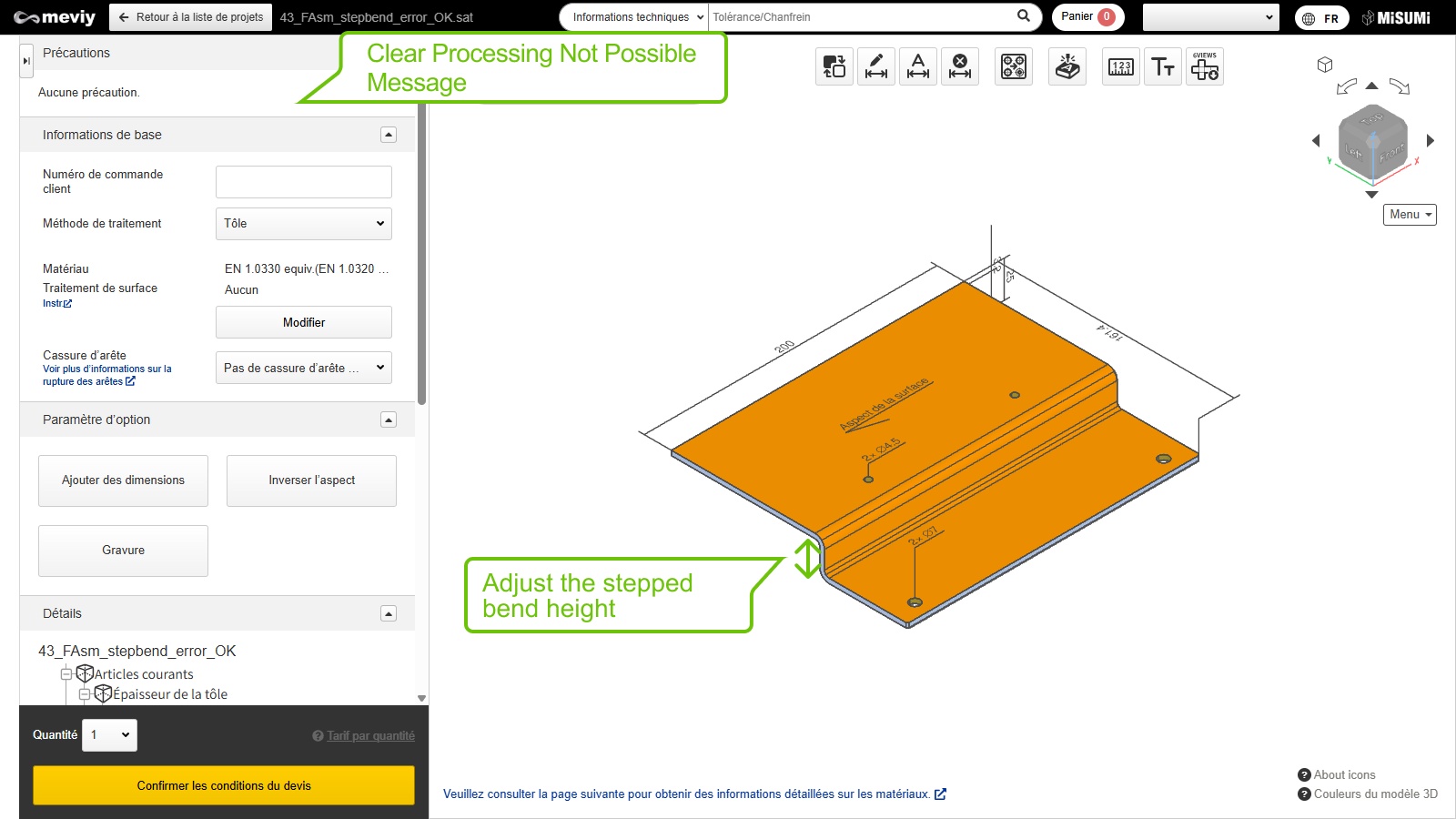

  • Ajustez la hauteur du pli afin d’éliminer toute interférence (la figure de droite montre l’image d’analyse).

Présence de bords parallèles à la ligne de pliage

  • Toutes les butées arrière utilisées dans le processus de pliage, ainsi que les bords des pièces, sont prises en compte dans l’analyse des interférences.
  • L’angle de la pièce pendant le pliage peut être instable s’il n’y a pas de bords parallèles à la ligne de pliage, ce qui crée un risque de pliage incorrect.
  • Si le message ci-dessous s’affiche, envisagez de modifier la forme de la pièce afin qu’elle comporte des bords parallèles à la ligne de pliage.

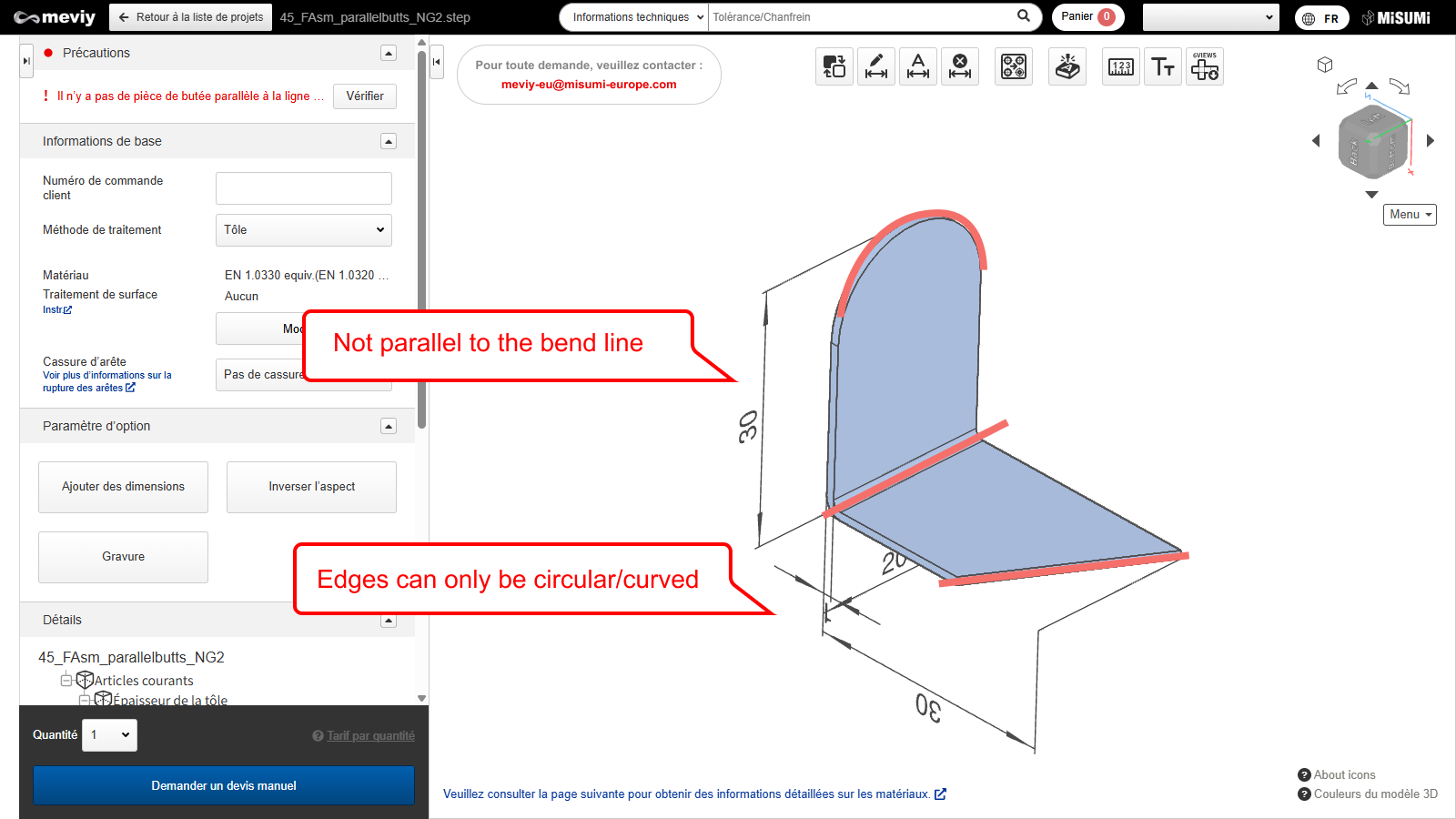

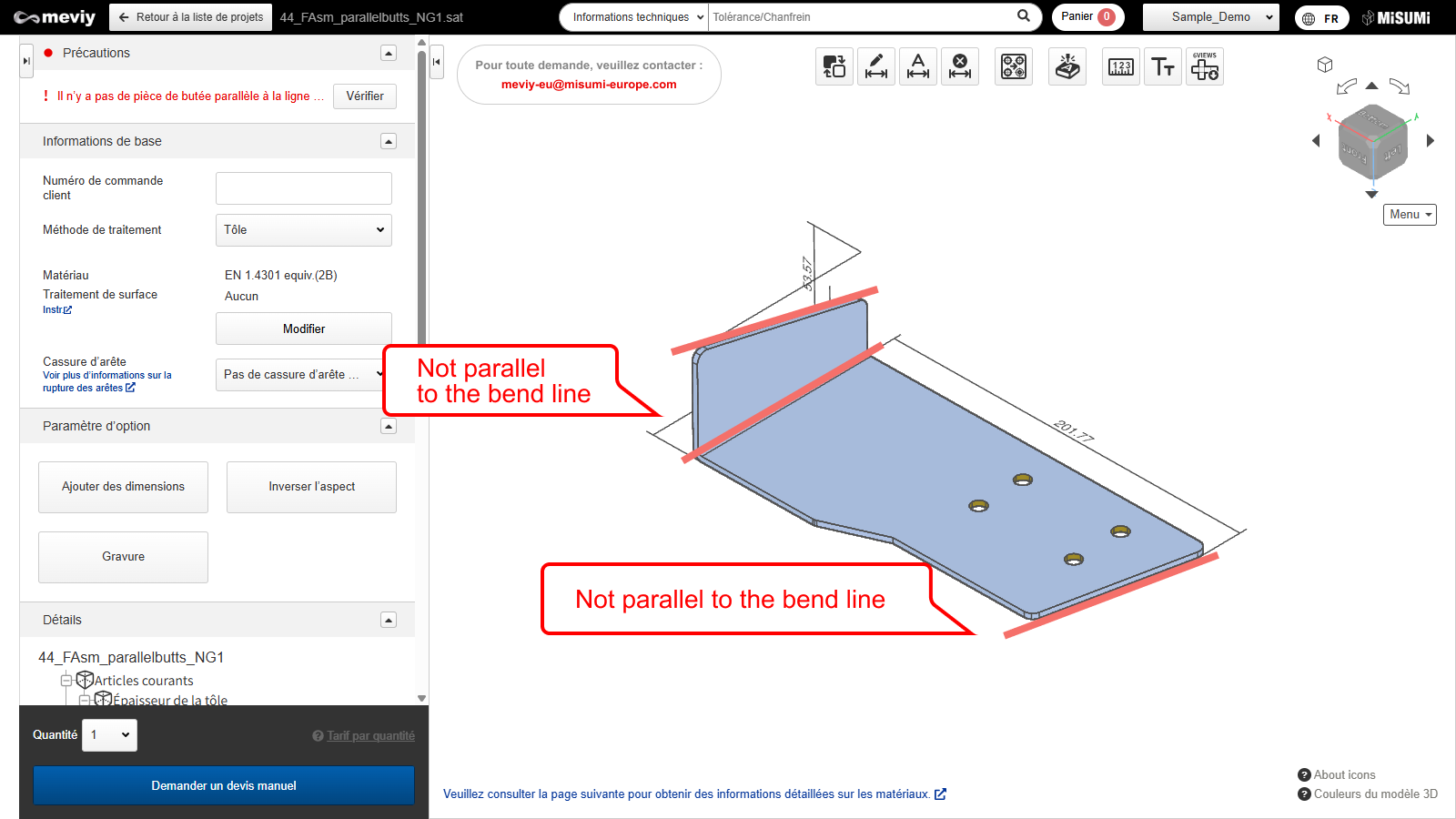

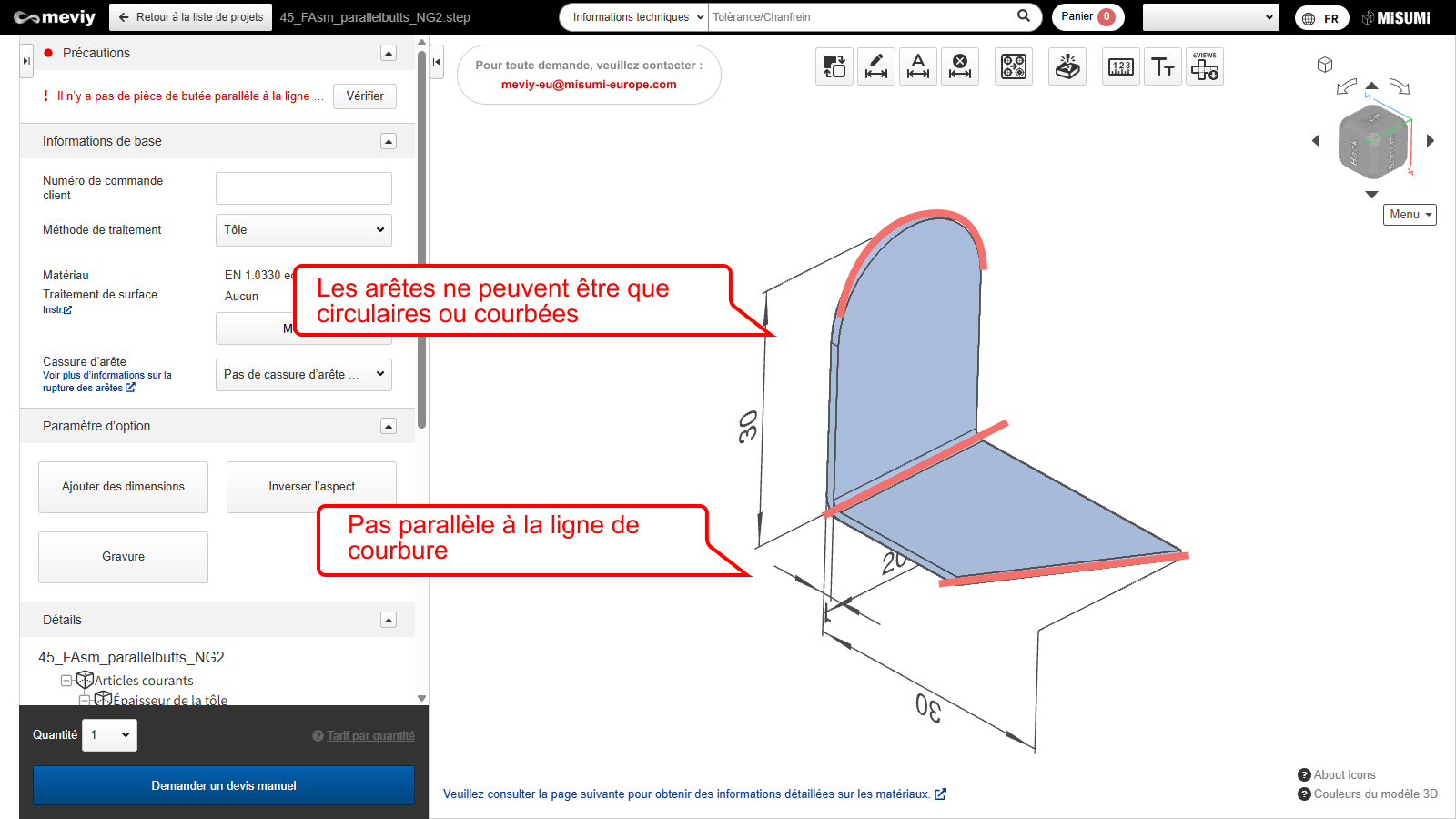

Exemple 1) Aucun bord parallèle à la ligne de pliage

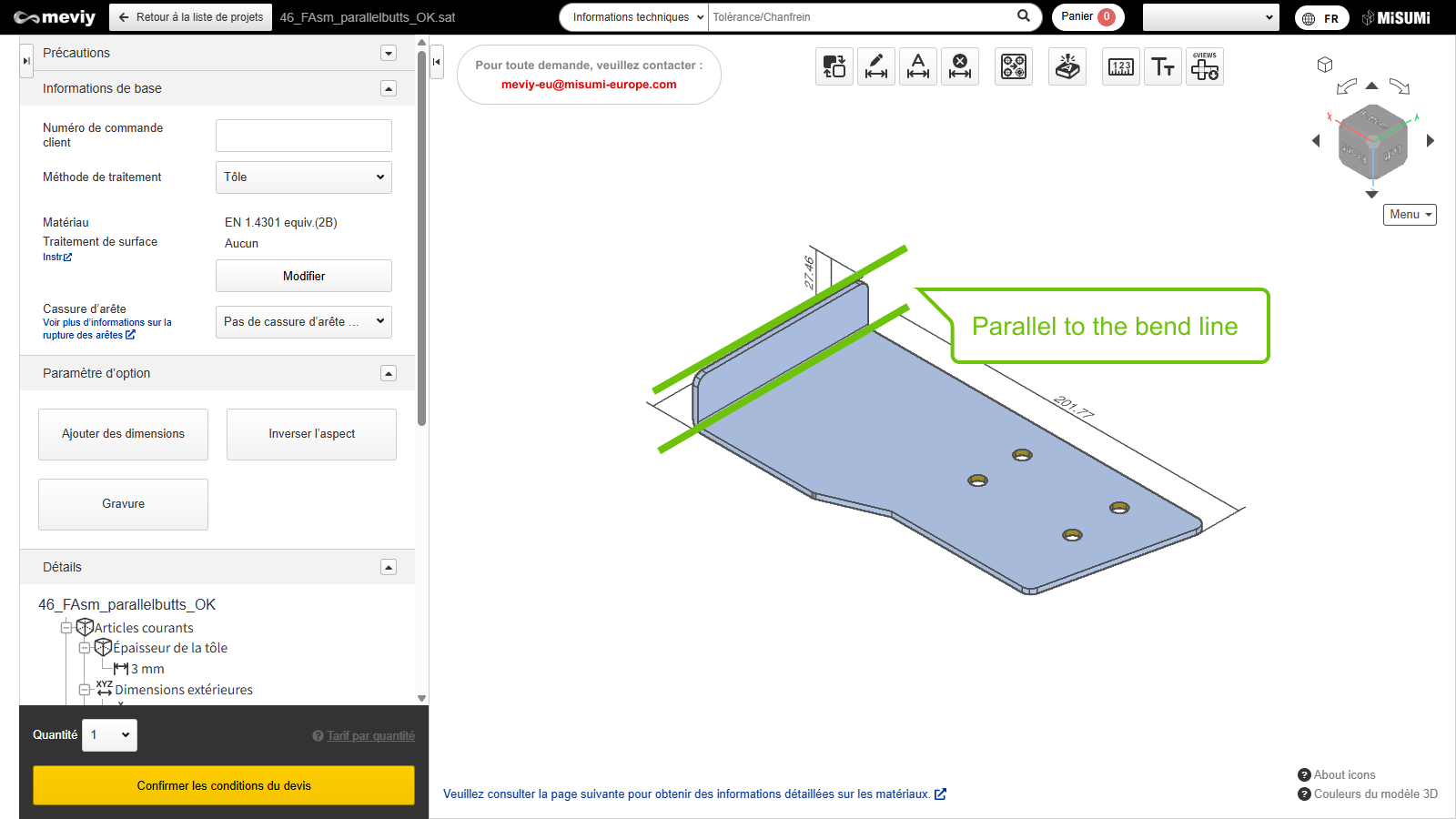

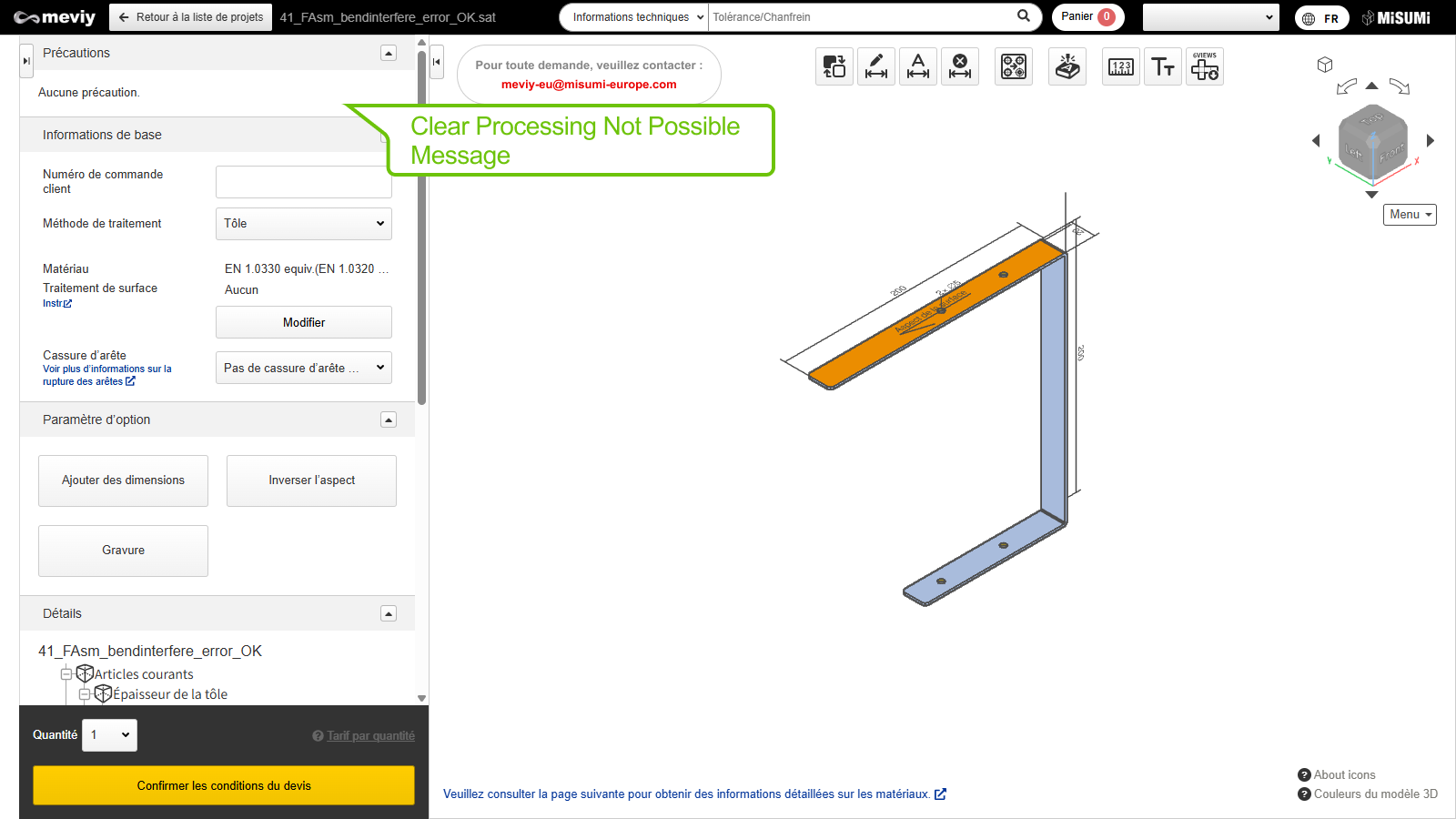

Exemple 2) Bord parallèle à la ligne de pliage [devis automatique disponible]

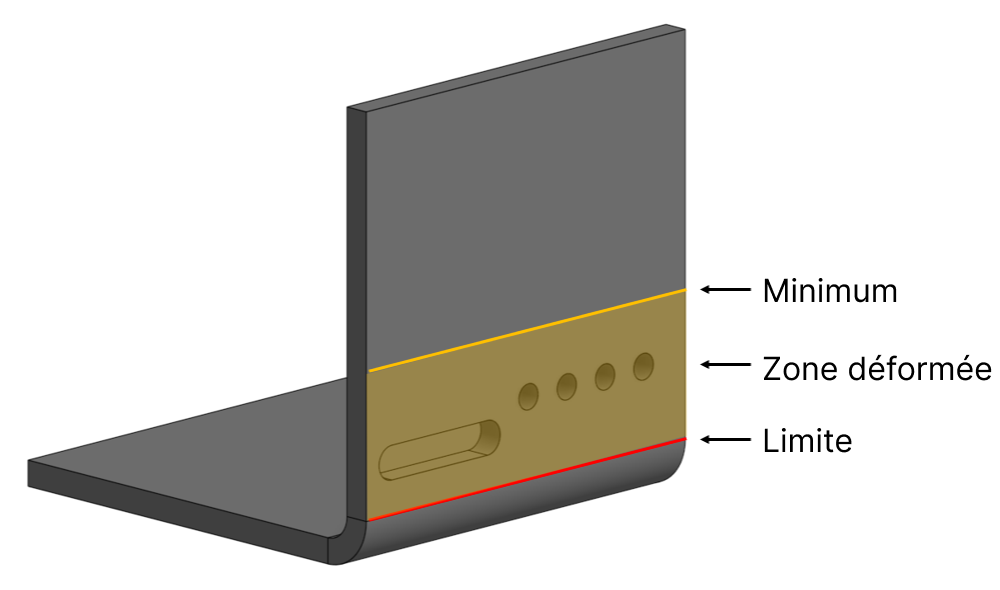

Distance minimale entre la découpe et le pli

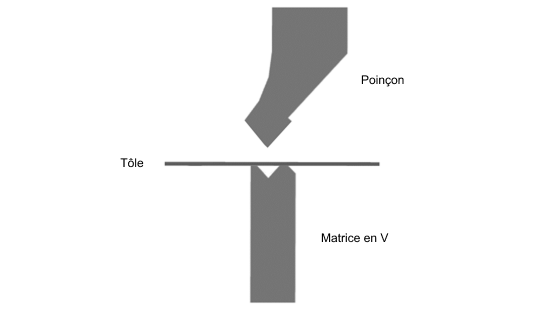

  • Le pliage s’effectue en positionnant la pièce à usiner sur une matrice, puis en appliquant un poinçon par le haut.
  • Cependant, si la forme de la pièce ne repose pas correctement sur les deux extrémités de la matrice, le pliage ne peut pas être réalisé.
  • Pour la distance minimale entre la découpe et le pli, nous recommandons ce qui suit.
  • Veuillez noter que si la valeur est inférieure à la valeur minimale, la ligne de pliage peut se décaler car une partie de la pièce n’est plus couverte par la matrice de pliage.
  • Les dimensions seront inexactes, mais seront traitées telles quelles.
  • Dans le cas d’une pièce qui tombe en dessous de la valeur limite, il peut ne pas être possible de la traiter. Dans ce cas, nous vous contacterons.
Modelling rulesLocation
  • Pour une épaisseur de tôle t, la valeur limite de h doit être la suivante
  • 0,8 ≦ t ≦ 2,0, valeur limite = 5t
  • 2,3 ≦ t ≦ 9,0, la valeur limite = 4t
  • Pour une épaisseur de tôle t, les valeurs minimales et limites de b doivent être les suivantes
  • 0,8 ≦ t ≦2,0, valeur garantie = 2t, valeur limite = t
  • 2,3 ≦ t ≦ 9,0, valeur garantie = aucune, valeur limite = 2t

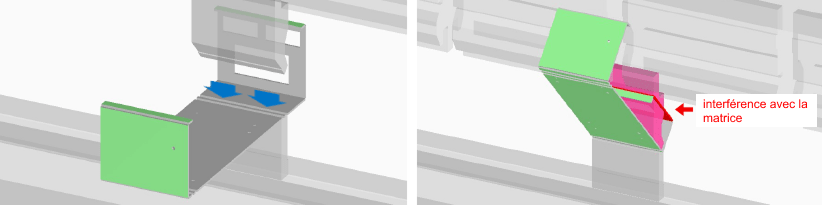

Vérification de l’interférence de l’écrou lors du pliage

  • Dans l’analyse des interférences lors du pliage, l’analyse est effectuée avec la forme 3D de l’écrou reproduite pour la pièce où l’écrou peut être monté.
  • Si l’analyse révèle une interférence avec la matrice, la surface sera considérée comme inadaptée au montage de l’écrou.
