Pliage FR et pliage en R à l’aide d’outillages spéciaux – Vue d’ensemble des matériaux et des dimensions

Épaisseur de tôle cible et rayon R pour les formes de pliage en R

  • Les formes de pliage en R sont généralement réalisées par pliage FR (pliage par avance / feed bending). Lors de ce procédé, des marques continues de l’outillage restent visibles sur la zone pliée. Pour plus de détails, veuillez consulter les « Pliage normal ».
  • Si le pliage FR est difficile, nous proposerons des rayons R permettant l’utilisation d’un pliage standard (pliage en V) ou d’outillages spéciaux pour le pliage en R. Si vous acceptez, la valeur du rayon R sera automatiquement modifiée sur meviy.
  • Pour plus de détails, veuillez vous référer au tableau de conversion des rayons R ci-dessous.

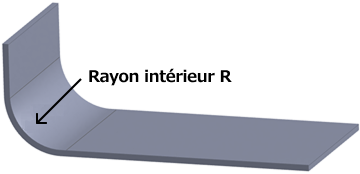

■Plage de rayons intérieurs pouvant être réalisés par pliage par alimentation
ÉpaisseurR intérieur minimalR intérieur maximal
0,810150
1,010150
1,210150
1,510150
1,610150
2,010 *150
2,315150
2,510150
3,030150
3,230150

*Pour les matériaux en acier, le rayon intérieur minimum est de R15.

Tableau de conversion des rayons R lorsque le pliage par alimentation n’est pas réalisable
Rayon intérieur avant conversionRayon intérieur après conversionProcédé de pliage utilisé
Jusqu’au double de l’épaisseur de la tôleÉpaisseur (valeur de référence)Pliage standard (pliage en V)
Moins de R3Épaisseur (valeur de référence)
R3 ≤ R ＜ R6R3Pliage en R à l’aide d’outillages dédiés
R6 ≤ R ＜ R10R6
R10 ≤ R ＜ R12,5R10
R12,5 ≤ R ＜ R15R12,5
R15 ≤ R ＜ R17,5R15
R17,5 ≤ R ＜ R20R17,5
R20 ≤ R ＜ R22,5R20
R22,5 ≤ R ＜ R25R22,5
R25 ≤ R ＜ R30R25
R30 ≤ R
  • Non éligible
  • *Veuillez demander un devis manuel.
ー

Matériaux et traitements de surface compatibles avec les formes de pliage en R

Les matériaux et traitements de surface pris en charge pour le pliage en R sont les suivants.

Matériau : AcierTraitement de surfacePliage en R possible
Pliage par alimentationPliage en R à l’aide d’outillages dédiés
  • EN 1.0330 équiv.
  • [EN 1.0320 équiv. (laminé à chaud)]
–Devis automatisésDevis automatisés
Revêtement en poudre
Peinture
Nickelé (chimique)
Bruni
Chromé (III – précieux, clair)
Chromaté (III – précieux, noir)Devis automatisésDevis manuel

EN 1.0330 équiv. (Galvanisé (chimique))

Revêtement électrolytiqueDevis automatisésDevis automatisés

EN 1.0330 équiv. (Galvanisé)

Galvanisé
Matériau : Acier inoxydable Méthode de finition Pliage en R possible
Pliage par alimentation Pliage en R à l’aide d’outillages dédiés
EN 1.4301 équiv. 2B Devis automatisés Devis automatisés
  • Polissage #400 sur une seule face (face format)
  • avec film de protection unilatéral
 Devis manuel
  • Finition hairline sur une seule face (face esthétique)
  • avec film de protection unilatéral
 Devis manuel Pas pris en charge
EN 1.4016 équiv. 2B Devis automatisés Devis automatisés
Matériau : Aluminium Traitement de surface Pliage en R possible
Pliage par alimentation Pliage en R à l’aide d’outillages dédiés
EN AW-5052 équiv. — Devis automatisés Devis automatisés
Anodisé (clair)
Anodisé (noir)
Anodisé noir (Mat)
Passivation au chromate trivalent (SurTec 650)
  • EN AW-5052 équiv.
  • (plaque anodisée préfinie (clair))
 Anodisé (clair)
  • EN AW-5052 équiv.
  • (plaque anodisée préfinie (noir))
 Anodisé (noir)
Matériau : Produit métallique perforéDiamètre du trou × Distance partielle des trousPliage en R possible
Pliage par alimentationPliage en R à l’aide d’outillages dédiés
  • Tôle perforée ( EN 1.4301 équiv. – Finition BA ) (perforation décalée à 60°)
ø1 × 2pDevis automatisésDevis automatisés
ø2 × 3p
ø3 × 5p
ø5 × 8p
ø8 × 12p
