Spécifications pour filetage extérieur et intérieur, rainures de clavette, trous et poches

Filetage extérieur et Filetage intérieur (mm)

La liste des filetages extérieurs et intérieurs pris en charge est la suivante.

Attention

Les filetages qui ne figurent pas dans le tableau des spécifications ne sont pas pris en charge.

Attention

  • La fonction de reconnaissance automatique du type de trou n’est pas prise en charge pour le diamètre intérieur lors de l’usinage d’objets ronds. Configurez les paramètres dans la Visionneuse 3D.
  • Pour connaître les différences entre les diamètres intérieurs et les trous, cliquez ici.→Directives de conception>Conditions de reconnaissance des pièces tournées>Conditions de reconnaissance des diamètres extérieur et intérieur
  •



〇​Filetage extérieur et Filetage intérieur sont disponibles pour devis automatique
⚫️​Les trous filetés usinés par MC sont disponibles pour devis automatique.
△​
  • Supports pour devis automatique après acceptation de l’accord qualité

  • *Comme il n’y a pas de boulons ni d’écrous à inspecter, les produits sont usinés selon les valeurs cibles des dimensions standard des filetages métriques et expédiés sans inspection.
✖​Cannot be machined

Remarques

La fonction de reconnaissance automatique du type de trou est prise en charge de la même manière que pour l’usinage d’objets à arêtes.

Filetage extérieur et Filetage intérieur (pouces)

La liste des filetages extérieurs et intérieurs pris en charge est la suivante.
Les filetages en pouces sont uniquement compatibles avec les filetages à droite.

◯​Filetage extérieur et Filetage intérieur sont disponibles pour devis automatique
⚫️​Les trous filetés usinés par MC sont disponibles pour devis automatique.
△​
  • Supports pour devis automatique après acceptation de l’accord qualité

  • *Comme il n’y a pas de boulons ni d’écrous à inspecter, les produits sont usinés selon les valeurs cibles des dimensions standard des filetages métriques et expédiés sans inspection.
✖​Ne peut pas être usiné

Filetage extérieur et intérieur conique (ISO)

  • Voici une liste des tailles de filetages coniques disponibles.
  • G (filetage parallèle), Rp (filetage conique interne parallèle), etc. ne sont pas disponibles.
◯​devis automatique disponible
✖​Ne peut pas être usiné (Offre manuelle)

Conseil

La longueur du filetage est automatiquement indiquée dans le devis conformément aux longueurs standard ISO. Les filetages coniques doivent passer un contrôle à l’aide d’un appareil de mesure avant l’expédition du produit.

Veuillez demander une offre manuelle si vous avez besoin d’une longueur autre que la longueur standard.

Attention

Modélisez le cône dans la pièce. L’angle des filetages de tubes coniques peut être spécifié entre 0° et 2,5° par rapport à l’axe central.

Attention

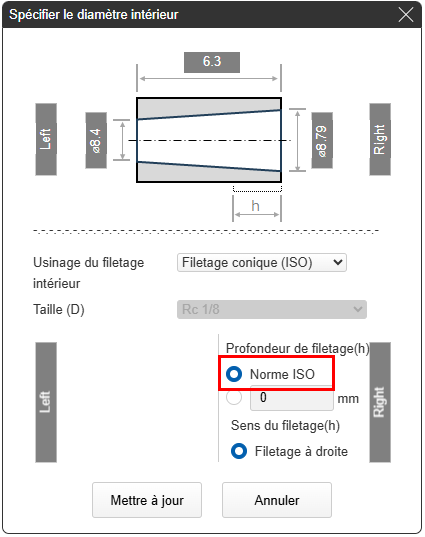

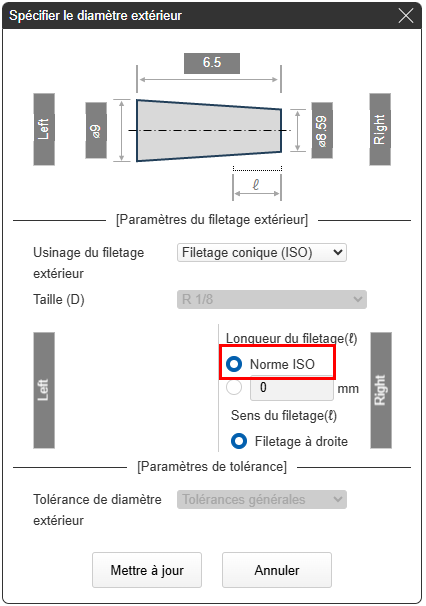

Le diamètre du cône dans le modèle est déterminé comme indiqué dans la figure ci-dessous pour les filetages extérieurs et intérieurs. Les diamètres reconnus par meviy sont conformes aux normes ISO.

Trous pour inserts

  • Lorsque le matériau indiqué est Aluminium・Plastique dans les paramètres pour les trous d’insertion, l’insert peut être sélectionné en utilisant la logique équivalente à celle utilisée pour la reconnaissance du filetage intérieur du diamètre intérieur pour l’usinage d’objets ronds.
  • Le matériau de l’insert est en acier inoxydable 1,4301.
  • Il existe quatre longueurs nominales pour chaque diamètre : 0,5D, 1D, 1,5D et 2D.
  • Les filetages en pouces ne sont pas compatibles.
EN 1.4301 equiv.

Matériau de l’insert : EN 1.4301 équiv.

[mm]

InsertPas
Diamètre nominal
M20,4
M2,50,45
M30,5
M40,7
M50,8
M61,0
M81,25
M101,5
M121,75

Rainures de clavette

  • Pour les Rainures de clavette conformes à la norme JIS (B 1301:1996), les tolérances sont automatiquement définies et peuvent être modifiées dans la boîte de dialogue.
  • *Les paramètres par défaut peuvent être personnalisés dans les paramètres utilisateur.
23563_01_deEN
23563_02_deEN
[mm]
b1 et b2
Dimensions clés
Tolérance b1 Tolérance b2 t1 Dimensions clés t1 Tolérance t2 Dimensions clés t2 Tolérance
P9 N9 H9 P9 Js9 D10
2
  • -0,006
  • -0,031
  • -0,004
  • -0,029
  • +0,025
  • 0
  • -0,006
  • -0,031
±0,0125
  • +0,060
  • +0,020
1,2
  • +0,1
  • 0
1,0
  • +0,1
  • 0
3 1,8 1,4
4
  • -0,012
  • -0,042
  • 0
  • -0,030
  • +0,030
  • 0
  • -0,012
  • -0,042
±0,0150
  • +0,078
  • +0,030
2,5 1,8
5 3,0 2,3
6 3,5 2,8
8
  • -0,015
  • -0,051
  • 0
  • -0,036
  • +0,036
  • 0
  • -0,015
  • -0,051
±0,0180
  • +0,098
  • +0,040
4,0
  • +0,2
  • 0
3,3
  • +0,2
  • 0
10 5,0
12
  • -0,018
  • -0,061
  • 0
  • -0,043
  • +0,043
  • 0
  • -0,018
  • -0,061
±0,0215
  • +0,120
  • +0,050
14 5,5 3,8
16 6,0 4,3
18 7,0 4,4
20
  • -0,022
  • -0,074
  • 0
  • -0,052
  • +0,052
  • 0
  • -0,022
  • -0,074
±0,0260
  • +0,149
  • +0,065
7,5 4,9
22 9,0 5,4
25
28 10 6,4
32
  • -0,026
  • -0,088
  • 0
  • -0,062
  • +0,062
  • 0
-0,026 -0,088 ±0,0310
  • +0,180
  • +0,080
11 7,4

Trous de précision

  • Les trous de précision sont des trous droits avec une tolérance d’ajustement, une tolérance bidirectionnelle ou une tolérance unidirectionnelle sélectionnée pour la tolérance du diamètre du trou.
  • La précision et la profondeur effective utile du diamètre peuvent être spécifiées avec les trous de précision.
Plages de précision prises en charge pour devis automatique
[mm]
Diamètre Plage de précision
> Tolérance d’ajustement Tolérance bidirectionnelle < Valeur minimale Tolérance unidirectionnelle Valeur minimale (plage)
2,999 3 Grade IT7 ou supérieur 0,005 0,01
3 6 0,006 0,012
6 10 0,008 0,015
10 18 0,009 0,018
18 30 0,011 0,021
30 50 0,013 0,025
50 80 0,015 0,03
80 120 0,018 0,035
120 180 0,02 0,04
180 250 0,023 0,046
250 315 0,026 0,052
315 400 0,029 0,057
400 500 0,032 0,064

Trous fraisés

Les trous présentant les formes suivantes sur les faces d’extrémité droite et gauche sont reconnus comme des trous fraisés.

  • *Les formes de trous fraisés sur le côté du cylindre ne sont pas reconnues comme des trous fraisés.
  • ・ L’angle de la fraise (sur une forme conique) est de 90°.
  • ・ d est supérieur ou égal à 3,0 mm
  • ・D/d : lorsque d ≧ 4,0 mm, D > 1,4 d
  •     Lorsque d < 4,0 mm, D > 1,7 d

Poches et trous oblongs

La largeur pouvant être usinée pour les poches et les trous oblongs est de 2,0 mm ou plus.

Poche

Poche

Poche

Bague d'arrêt

Largeur de la rainure nécessaire pour les bagues d’arrêt

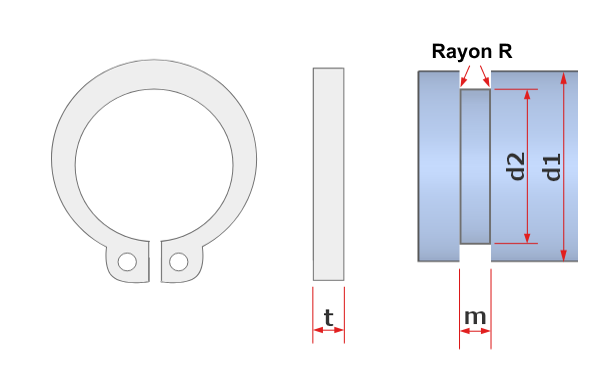

Bagues d’arrêt / Extérieures / Type C
Axe disponible

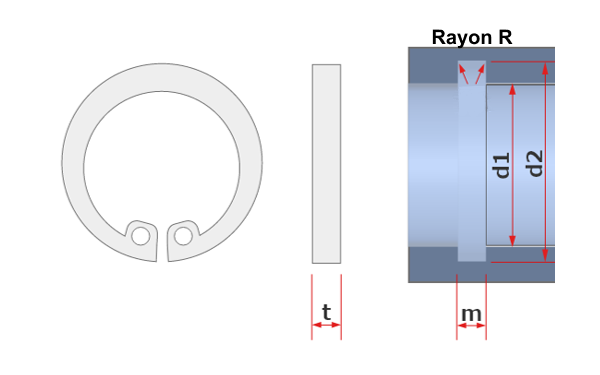

Bagues d’arrêt / Intérieures / Type C
Rainures disponibles
Valeurs de référence pour la bague d’arrêt type C « t », « m » et « R d’angle
t : Largeur de la bague d’arrêt m : Largeur de la rainure requise Coin R
1 1,15 R0,1 ou moins
1,25 1,35
1,5 1,65 R0,15 ou moins
1,75 1,9
2 2,2 R0,2 ou moins
2,5 2,7
3 3,2
4 4,2

Notes

  • It is recommended that diameters d1 and d2 are designed to meet the standard for C-type retaining rings.
  • *E-type rings for small diameters are not available
