Fraisage CNC

L’usinage CNC en tournage est un service qui prend en charge non seulement le tournage pour l’usinage des diamètres intérieur et extérieur, le rainurage et le filetage, mais également l’usinage et la découpe au fil pour les formes nécessitant des opérations supplémentaires.

Matériaux et traitements de surface

Cliquez ici pour consulter toutes les tailles et dimensions.

Matériau		Traitement de surface

Acier	EN 1.0038 équiv. EN 1.0038 équiv. (aciers plats) EN 1.0038 équiv. (matériau recuit) EN 1.1206 équiv.** EN 1.1206 équiv. (20-34 HRC) * EN 1.7220 équiv. (26-32 HRC) EN 1.1191 équiv. (aciers plats) EN 1.1191 équiv. EN 1.2510 équiv. EN 1.1545 équiv.	Aucun Oxyde noir Nickelage chimique (sans courant) Chrome dur Chromatation trivalente (transparente, noire) Traitement de surface LTBC Phosphatation (manganèse) Nitruration
Acier prédurci	NAK55 équiv. EN 1.2379 équiv. DC53 ® (Daido)	–
Aluminium	EN AW-2017 équiv. EN AW-5052 équiv. EN AW-5083 équiv. EN AW-6061 équiv. EN AW-6063 équiv. (aciers plats) EN AW-7075 équiv.	Anodisation (transparente, noire, noire mate, rouge, dorée) Anodisation dure (transparente, mate transparente) Nickelage chimique (sans courant)
Acier inoxydable	EN 1.4305 équiv. EN 1.4305 équiv. (matériau recuit) EN 1.4301 équiv. EN 1.4301 équiv. (matériau recuit) EN 1.4401 équiv. EN 1.4016 équiv. EN 1.4404 équiv.	–
Plastique	POM (Acétal, Standard, blanc) POM (Acétal, Standard, noir) MC Nylon (Standard, bleu) MC Nylon (Standard, ivoire) MC Nylon (Conductivité, noir) MC Nylon (Antistatique, noir) MC Nylon (résistance aux intempéries, cendres noires) Bakelite (Papier, couleur naturelle) Bakelite (Papier, noir) Bakelite (doublure, couleur naturelle) Fluorine (PTFE, Standard, blanc) UHMWPE (Standard, blanc) UHMWPE (Conductivité, noir) ABS (Standard, couleur naturelle) PEEK (Standard, gris-marron) PP (Standard, blanc) PET (rempli de verre, marron) PPS (Standard, couleur naturelle)	–
Cuivre et laiton	EN CW004A équiv. (Cuivre sans oxygène) EN CW008A équiv. (Cuivre électrolytique) EN CW509L équiv. (Laiton, laiton jaune) EN CW614N équiv.	–

*Valeur de référence
**Disponible pour le traitement thermique

Cliquez ici pour plus d’informations sur les propriétés mécaniques telles que la résistance à la traction, la limite d’élasticité et d’autres valeurs.
Cliquez ici pour plus de détails sur les normes des matériaux.

Norme de précision

Normes générales de tolérances par défaut	Les produits standard sont conformes aux normes JIS B 0405:1991 / JIS B 0419:1991. Tandis que les produits International Economy peuvent être conformes aux normes JIS B 0405:1991 / JIS B 0419:1991 ou GB/T 1804-2000 / GB/T 1184-1995. Classe de tolérance: Moyen (m)
Tolérances dimensionnelles	± 0,01 ou plus
Classe de tolérance	Classe IT6 ou supérieur
Tolérance géométrique	Planéité / Perpendicularité / Parallélisme (0,02/100 mm)
Rugosité de surface	Ra 0.4, 0.8, 1.6, 3.2, 6.3

Sauf indication contraire, les dimensions sont en mm.
Dimensions de longueur hors chanfrein.

Cliquez ici pour un aperçu détaillé des tolérances standard pour les pièces fraisées.

Équipement de traitement et informations de base

Selon le matériau et l’épaisseur, la surface peut rester non traitée.

Tolérances dimensionnelles sur la longueur sans chanfrein, sauf indication contraire : JIS B 0405 moyenne (m)
Tolérances dimensionnelles pour le chanfrein, sauf indication contraire : JIS B 0405 grossière (c)
Les modèles avec des angles intérieurs inférieurs ou égaux à 0,5 mm sont finis avec un chanfrein C0,1 mm à 0,5 ou moins
Les modèles avec des angles extérieurs de R0,5 ou moins sont finis avec R0,5 ou moins.
Tolérances pour les dimensions des modèles, à l’exclusion du chanfrein :
JIS B 0419 K
Rugosité de surface, sauf indication contraire : √Ra6,3 [√Rz25]

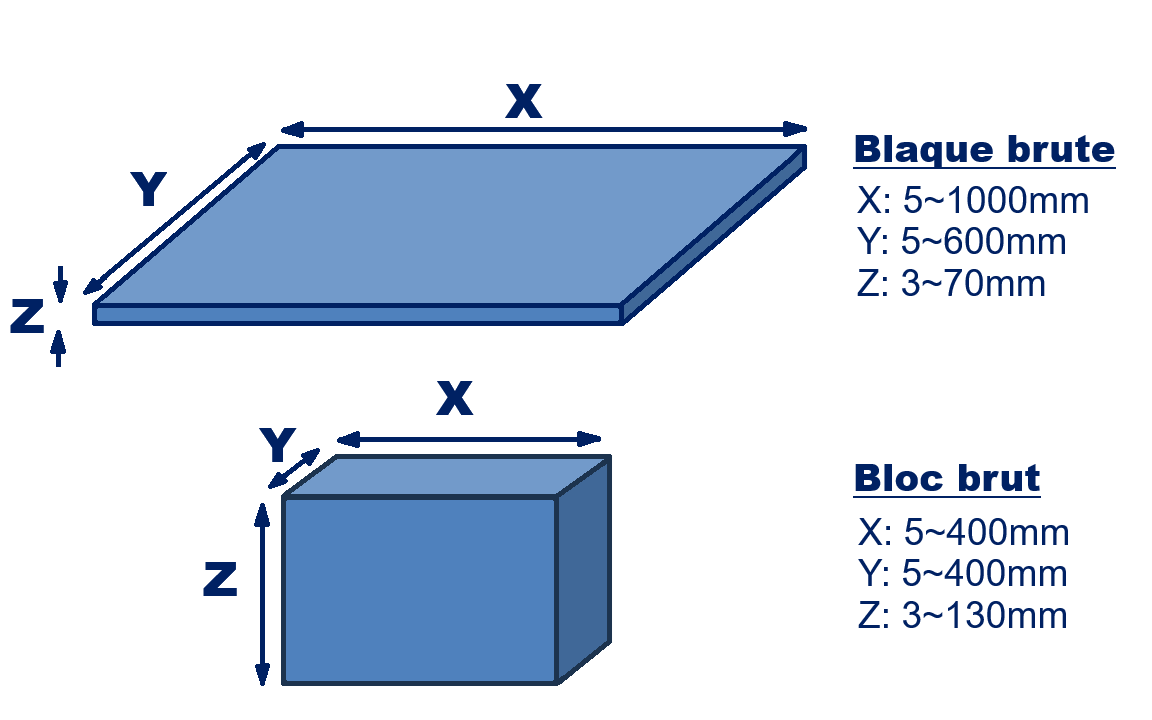

Taille

Délais de livraison

Gamme de produits	Options de livraison	Jours
Standard	Rapid	á partir de 7 jours
	Express	á partir de 9 jours
	Standard	á partir de 11 jours
International Economy		á partir de 17 jours

Produits standards La gamme de produits est conforme aux normes JIS.
Produits en International Economy: La gamme de produits est proposée au prix le plus bas tout en respectant les normes de qualité de Meviy.
Produits conformes aux normes industrielles du pays de fabrication.

Cliquez ici pour un aperçu détaillé des options de livraison pour les pièces fraisées.

Fonctions supplémentaires

Gravure	3 mm – 30 mm, caractères alphanumériques + quelques symboles, numéro de pièce disponible pour gravure
Traitement thermique	Trempe conventionnelle / sous vide (30 – 63 HRC)
Trous filetés	M2 – M36, UNC / UNF, conique, insert fileté

Pas de devis automatique disponible pour cette pièce ? Demandez un devis manuel au support meviy.
Pour plus d’informations sur l’utilisation de meviy, cliquez ici.

Positions d'usinage

Usinage possible dans six directions perpendiculaires ou parallèles à la face du corps rectangulaire, ainsi que pour les trous inclinés.
Positions d’usinage
