Questa sezione fornisce informazioni su come configurare le impostazioni di riconoscimento del tipo di foro per iCAD.

Impostazioni di riconoscimento automatico del tipo di foro

Di seguito sono riportate 3 impostazioni per riflettere il tipo di foro del modello 3D nel preventivo meviy.

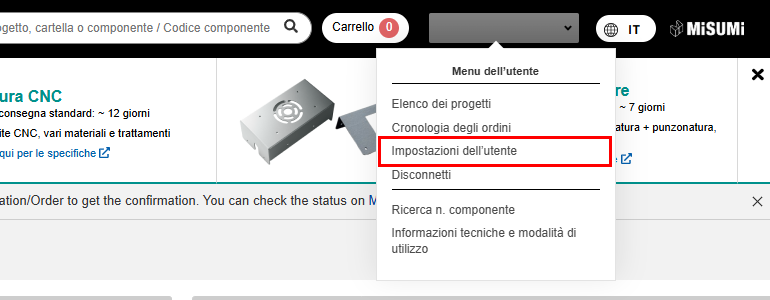

Passa con il mouse sul tuo nome utente e clicca su [Impostazioni utente] dal menu utente.

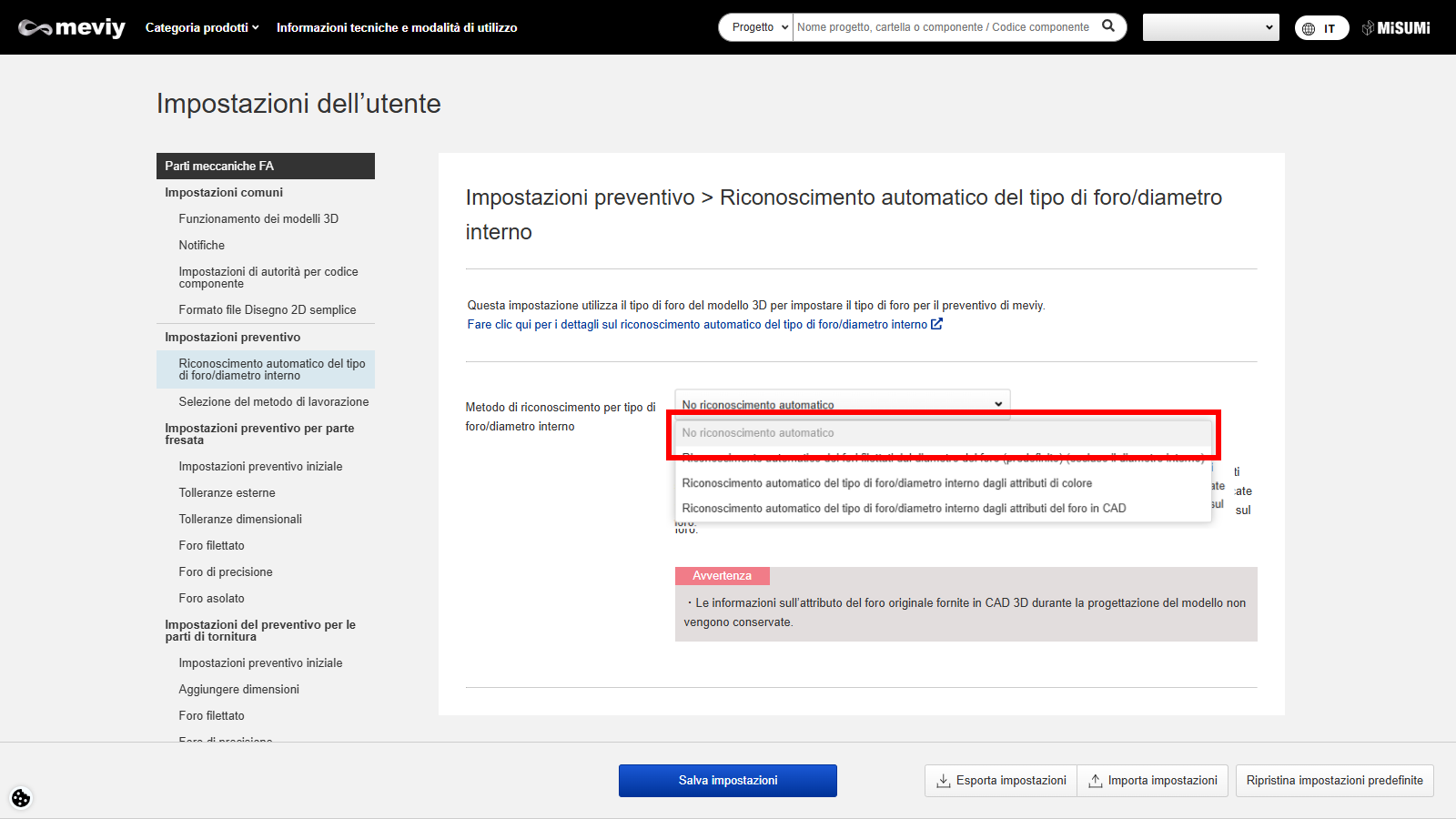

Metodo di configurazione 1: nessun riconoscimento automatico

“Con questa impostazione, tutti i fori cilindrici vengono riconosciuti come fori passanti (nelle lamiere) e come fori diritti senza tolleranza (nelle parti fresate). Le specifiche per fori filettati o di precisione possono essere modificate dopo il caricamento dei dati CAD, aprendo il visualizzatore 3D dalla schermata [Avanti] e facendo doppio clic sul foro.”

Precauzione

Le informazioni sugli attributi dei fori originali fornite nel CAD 3D durante la progettazione del modello non vengono mantenute.

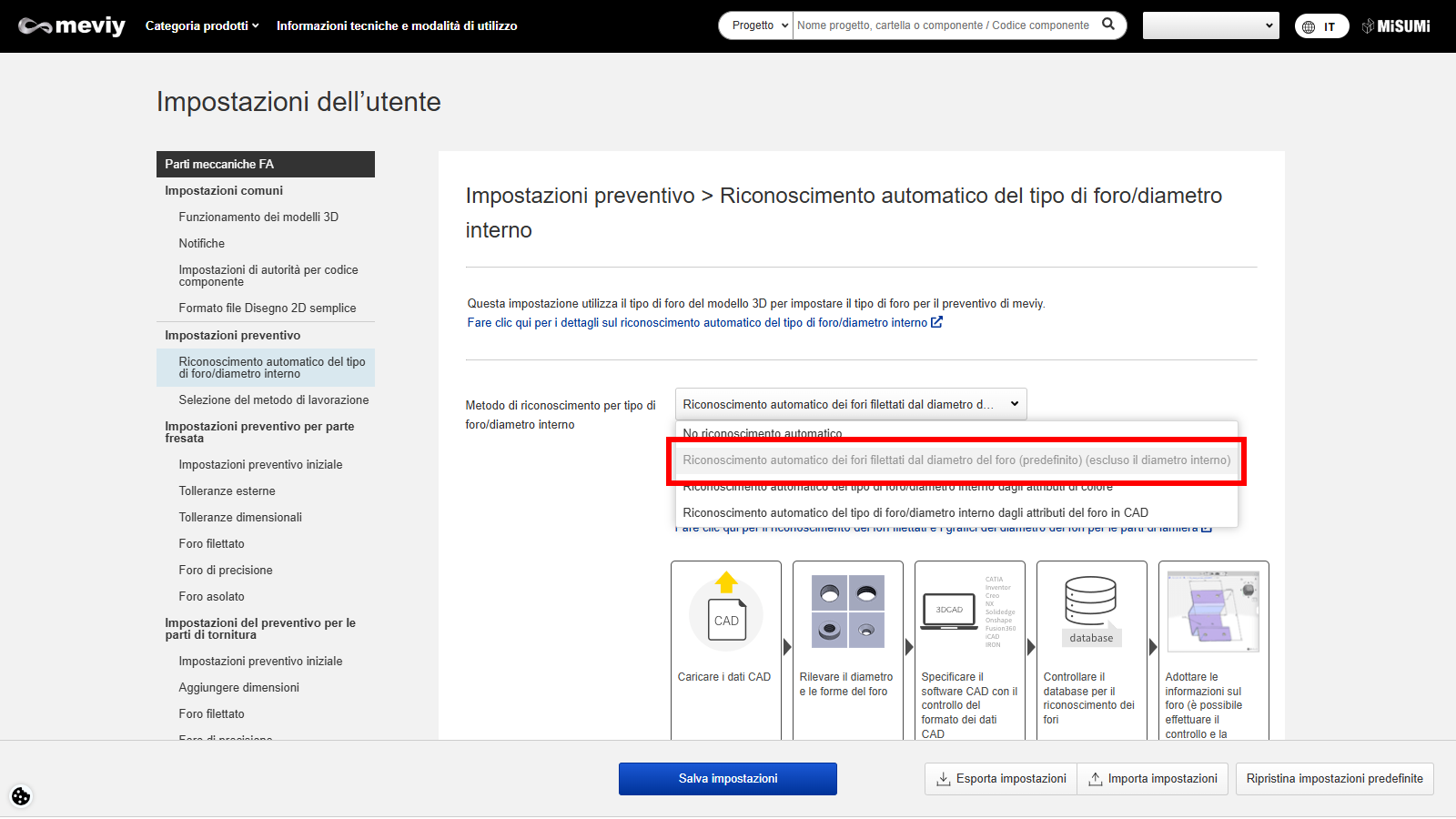

Metodo di impostazione 2: Riconoscimento Automatico dei Fori Filettati in base al Diametro (Predefinito)

  • Questa impostazione rileva la forma e il diametro del foro del modello in base al software CAD e riconosce automaticamente i fori filettati.
  • Si prega di selezionare il proprio software CAD in quanto il requisito di diametro per il riconoscimento dei fori filettati varia a seconda del software. Se si seleziona [Secondo tipo di file], il sistema tenterà di stimare il CAD utilizzato in base all’estensione del file e confronterà il diametro del foro di conseguenza.

Note

Precauzione

Le informazioni relative agli attributi dei fori originali fornite nel CAD 3D durante la progettazione del modello non vengono mantenute.

Metodo di configurazione 3: Riconoscimento Automatico del Tipo di Foro tramite Attributi di Colore

  • Questa impostazione rileva la colorazione della superficie del foro nel modello CAD e riconosce automaticamente fori filettati, di precisione, ecc.
  • È possibile registrare in anticipo un colore per ciascun tipo di foro, e la colorazione della superficie verrà interpretata in fase di preventivazione.

Precauzione

  • Esistono restrizioni sui formati CAD compatibili con l’associazione degli attributi di colore. (Riferimento: “Informazioni CAD per l’associazione degli attributi di colore“) Utilizzare il formato nativo del CAD oppure un formato intermedio Parasolid (.x_t, .x_b, .xmt_txt).
  • Per attivare il riconoscimento automatico dei tipi di fori con questa opzione, è necessario registrare i colori RGB tramite il modulo “Registrazione degli Attributi di Colore” in fondo alla pagina.

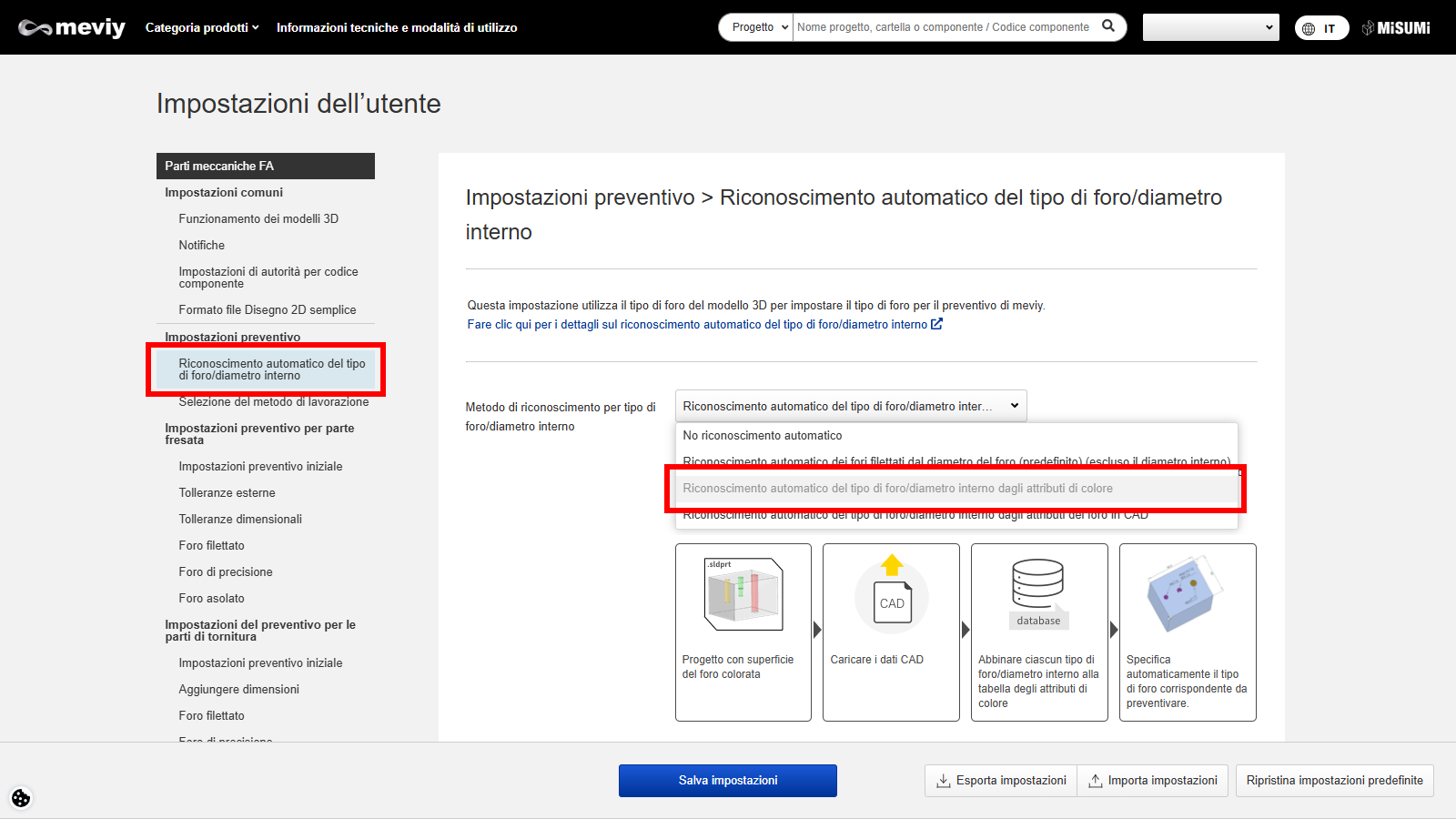

Procedura per il riconoscimento Automatico del Tipo di Foro tramite Attributi di Colore

Se l’impostazione del riconoscimento automatico del tipo di foro è impostata su [Riconoscimento automatico del tipo di foro dagli attributi di colore], è possibile utilizzare l’impostazione RGB per trasferire l’attributo di colore dei dati CAD a meviy.

FASE1:

Selezionare “Impostazioni di riconoscimento automatico del tipo di foro” nelle impostazioni utente.

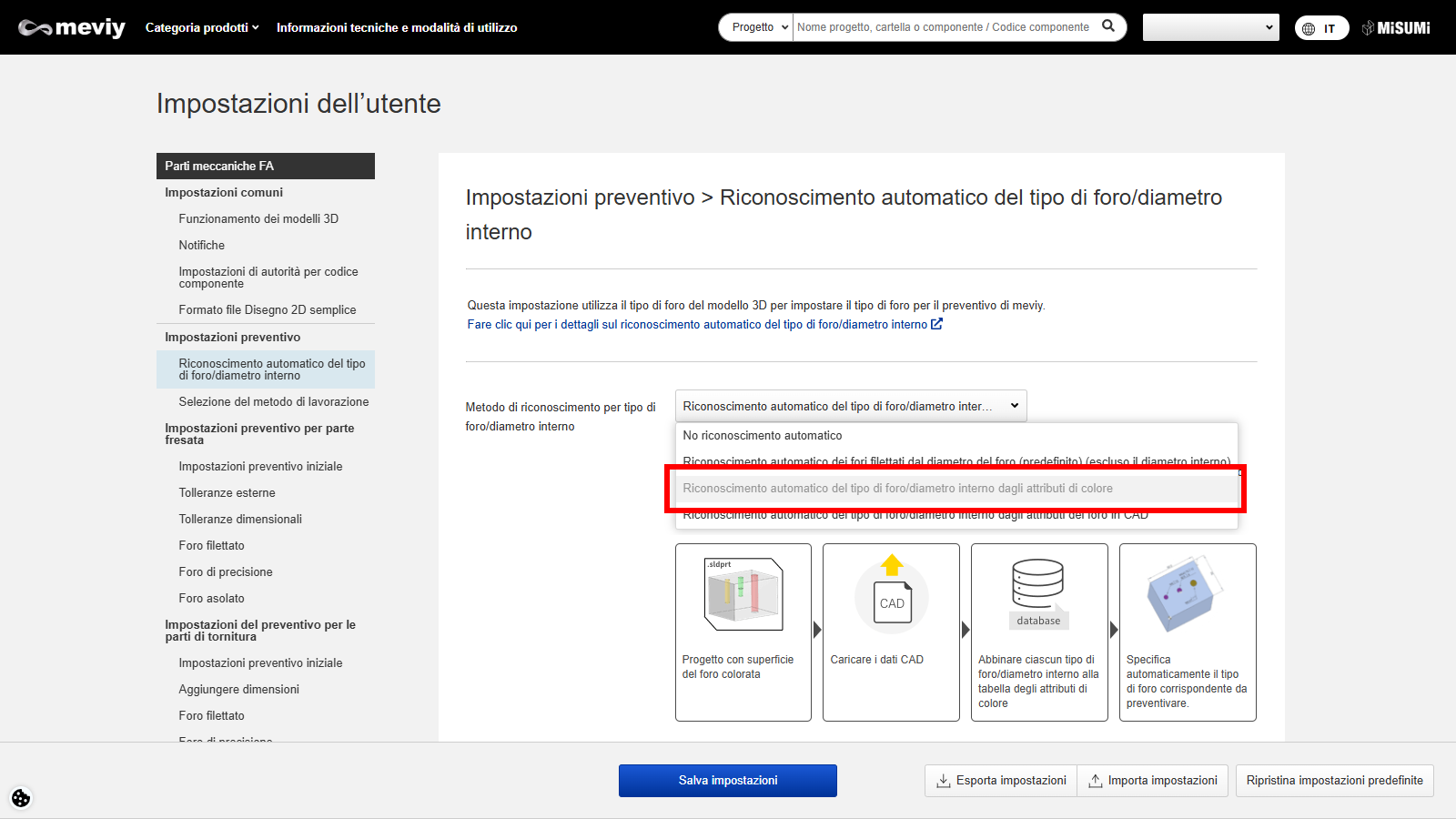

FASE2:
Impostare “Riconoscimento Automatico del Tipo di Foro tramite Attributi di Colore”

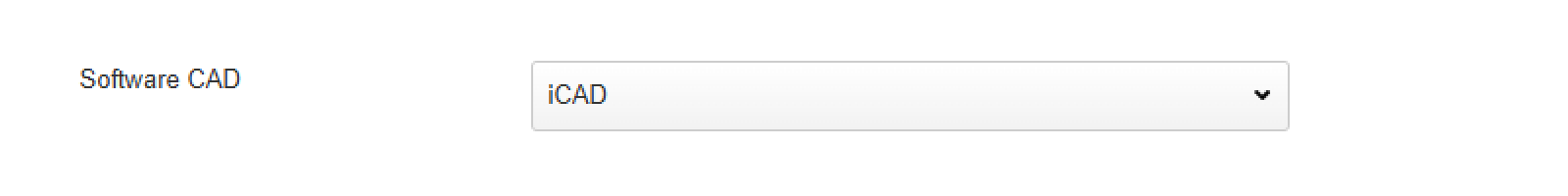

FASE3:

Configurare il CAD utilizzato.

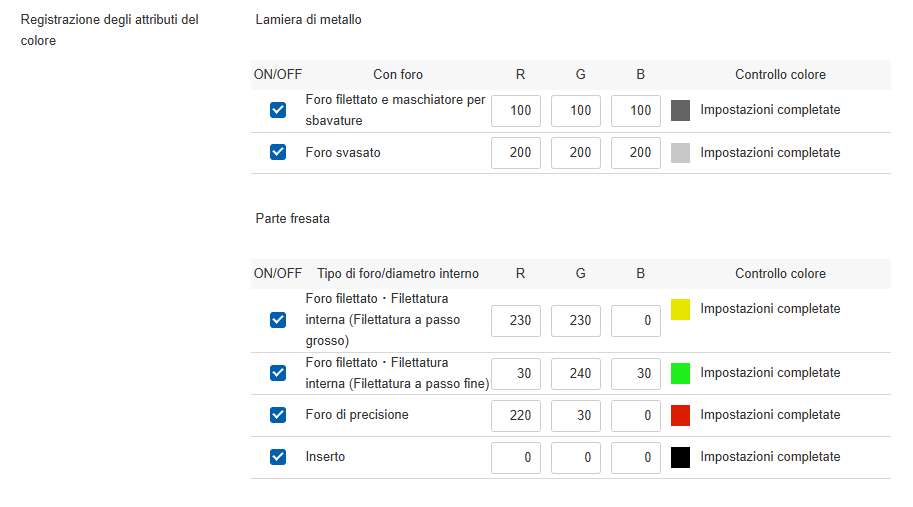

FASE4:

Controllare il pulsante ON/OFF per il tipo di foro che si desidera impostare e attivare il campo di immissione RGB.

FASE5:
  • Inserire i valori in RGB.
  • Nota: RGB deve essere impostato su un valore compreso tra 0 e 255.
FASE6:

Fare clic su “Aggiorna”.

Elementi Dettagli
1 ON/OFF È possibile attivare e disattivare l’impostazione per ogni tipo di foro.
2 Tipo di foro Questo è un elenco dei tipi di foro che possono essere riconosciuti automaticamente tramite il collegamento degli attributi di colore.
3 RGB Questo campo viene utilizzato per registrare gli attributi di colore, con un valore compreso tra 0 e 255 per ogni RGB.
4 Controllo colore Viene visualizzato un messaggio relativo allo stato delle impostazioni RGB.

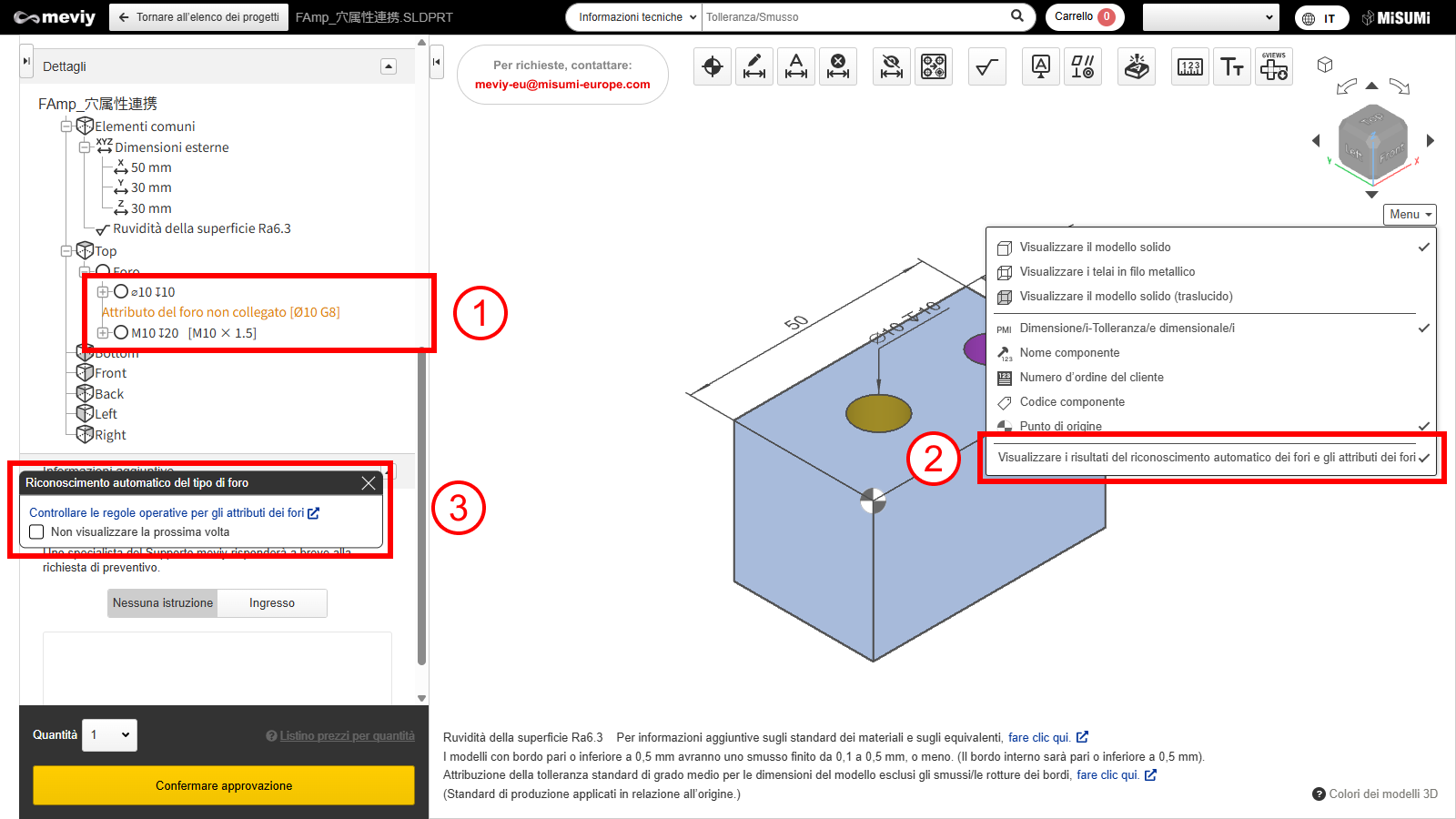

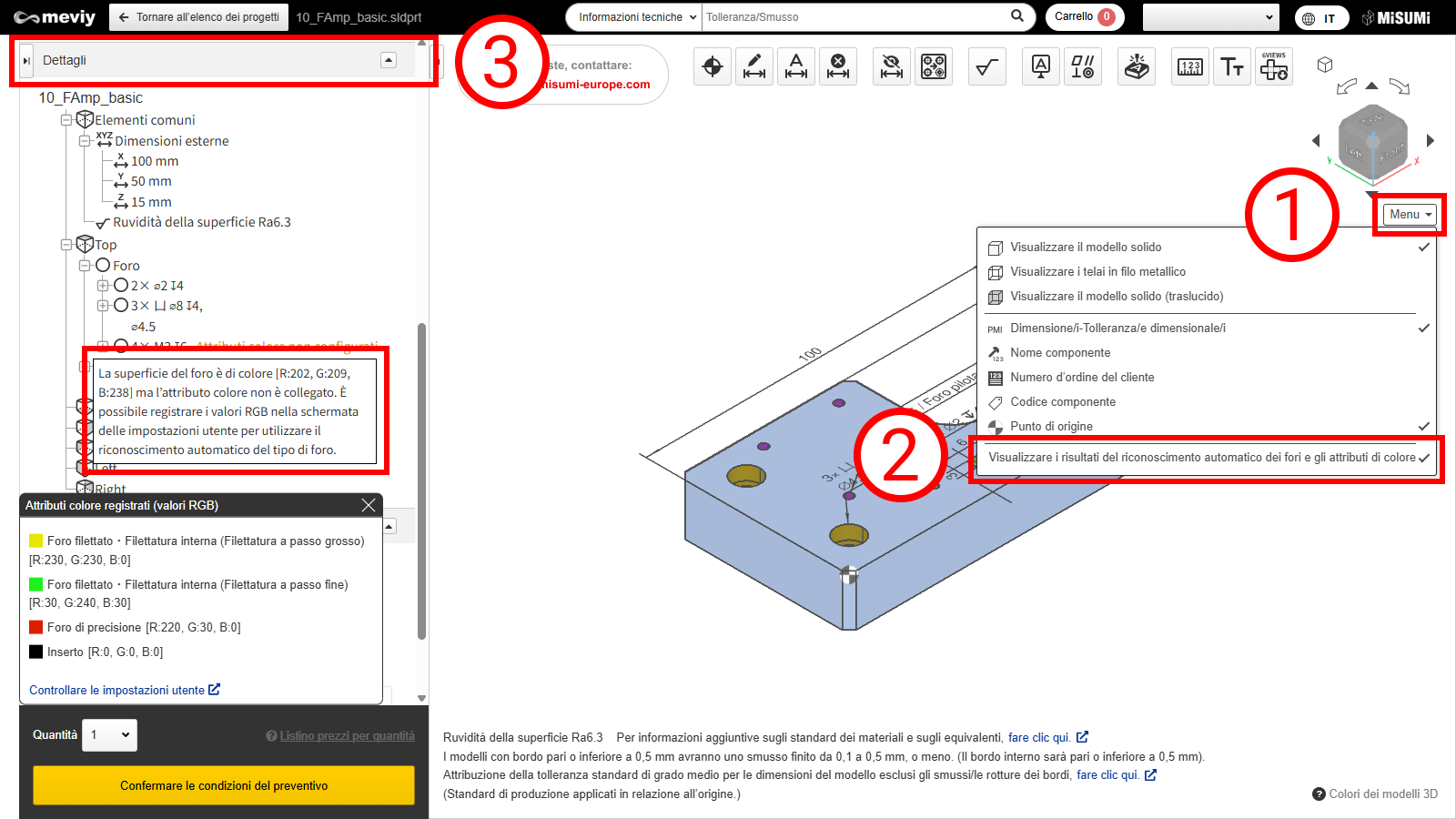

Come Verificare il Riconoscimento Automatico dei Fori e Attributi di Colore

I risultati del riconoscimento automatico dei fori e gli attributi di colore possono essere controllati nella schermata del visualizzatore 3D

FASE1:

Posizionare il cursore su […] nel visualizzatore 3D.

FASE2:
Cliccare su “Visualizza risultati riconoscimento automatico e attributi di colore”
FASE3:
L’elenco dettagliato dei fori mostra gli attributi di colore collegati
Nota: Questi attributi di colore sono il risultato dell’analisi interna di meviy e possono non corrispondere esattamente ai valori RGB impostati nel software CAD. Si raccomanda di controllare sempre i risultati specialmente al primo utilizzo, o dopo modifiche di CAD/versione/configurazione.

Informazioni CAD per l’Associazione degli Attributi di Colore

Per i dati CAD che possono essere collegati agli attributi di colore, fare riferimento alla tabella seguente

Formati CAD
CAD softwares Nativo Formato intermedio (Parasolid)
(.sldprt)(.icd) .x_t .x_b .xmt_txt
SOLIDWORKS 〇 〇 〇 ｰ
iCAD SX 〇 〇 〇 〇
Altri CAD ｰ ｰ ｰ ｰ

Precauzione

Il riconoscimento automatico del tipo di foro in base all’attributo Colore non è garantito per i modelli creati con sistemi CAD o formati non compatibili.

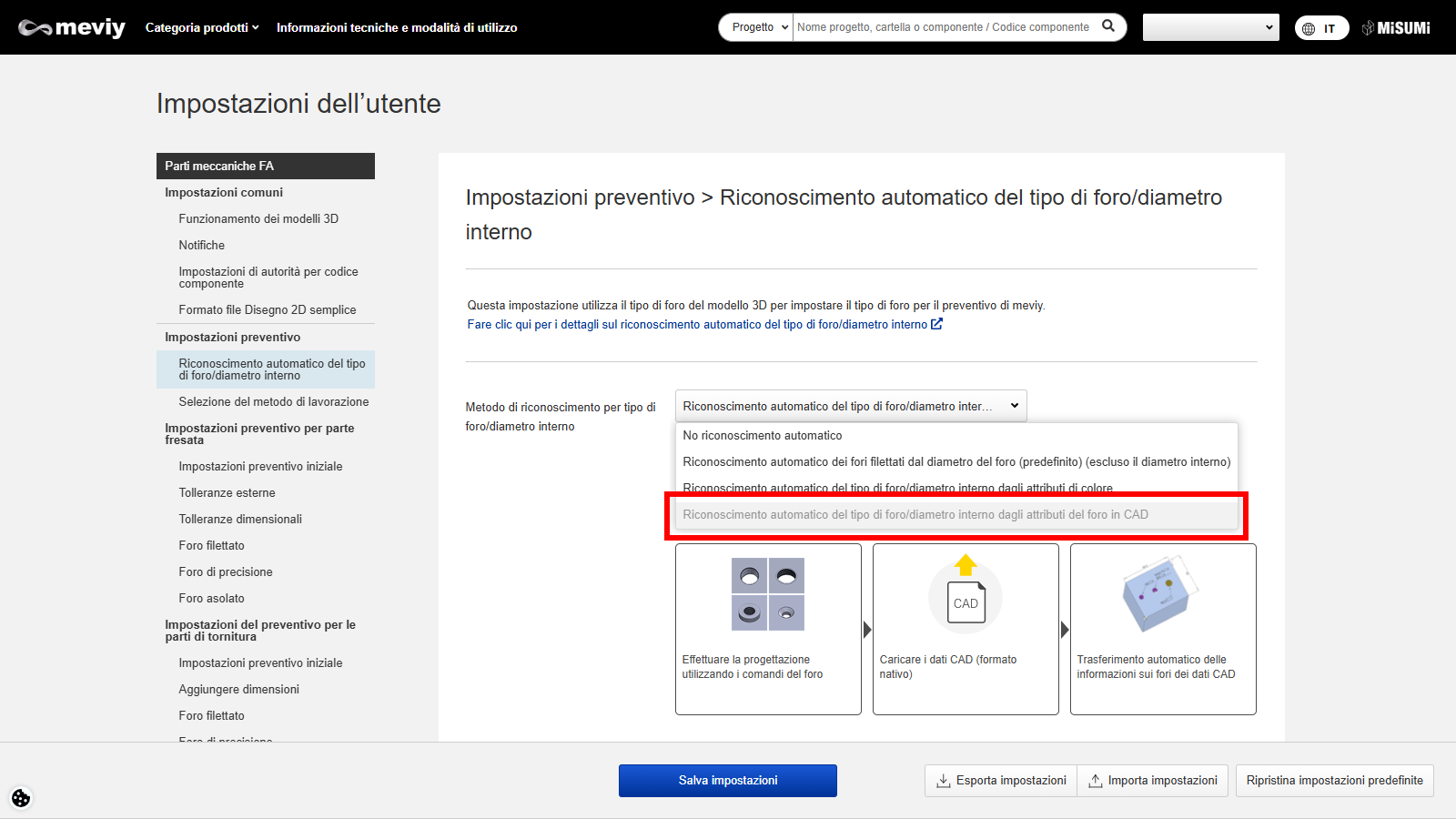

Metodo di configurazione 4: Riconoscimento Automatico dei Tipi di Foro da Attributi CAD

  • Questa configurazione collega gli attributi del foro creati dal comando foro (hole wizard) nel software CAD e riconosce il tipo di foro.
  • Selezionare il software CAD e quindi caricare il formato CAD nativo.

Precauzione

  • Esistono restrizioni sui dati CAD a cui è possibile collegare gli attributi del foro.
  • Fare clic qui per i dettagli sul CAD per il collegamento degli attributi del foro

Requisiti per il Riconoscimento Automatico dei Tipi di Foro da Attributi CAD

Per collegare gli attributi dei fori CAD e riconoscere i tipi di foro, fare riferimento alle seguenti regole.

Software CAD e formato file disponibili

(1) Creare il file utilizzando il CAD software collegabile e caricarlo nel formato originale.

Informazioni sulla creazione di fori CAD

  • (2) I fori devono essere creati con comandi standard (es. Hole Wizard).
  • – I comandi personalizzati non sono garantiti
  • – Fori duplicati con alcuni comandi (solo i cerchiati in rosso nella guida) possono essere collegati
(3) Non garantita la compatibilità con fori creati tramite comandi personalizzati.
  • (4) È possibile collegare solo i fori modellati con i comandi di duplicazione cerchiati in rosso.
  • Tuttavia, solo in SOLIDWORKS, i fori duplicati e poi duplicati nuovamente non vengono riconosciuti come fori creati dal comando foro e non vengono collegati al collegamento tipo foro.
(5) La profondità utile non viene collegata; si applicano le impostazioni utente
(6) Solo fori con filettatura metrica, non pollici
SOLIDWORKS iCAD SX
(2)
(4)
  • Comandi di duplicazione supportati
  • I Copia componenti
  • II Ripeti copia componente
  • III Ruota copia componente
  • IV Specchio componente
  • V Specchio copia componente
(5)

Tabella di corrispondenza dei comandi foro per iCAD

  • Fare riferimento alla tabella seguente per i tipi di foro collegabili e le condizioni per l’impostazione dei comandi foro in iCAD.
  • Se sono stati creati fori utilizzando metodi diversi da quelli descritti qui, essi saranno fori dritti o passanti.
  • Modificare il tipo di foro nel visualizzatore 3D di meviy.
Tipo di foro (meviy) Condizioni per l’impostazione del comando Foro Descrizione Supplemento
Foro dritto/Foro passante
  • 1) Selezionare una delle seguenti opzioni
  • – Foro-02
  • – Foro-02 (penetrante)
  • – Foro-02 (penetrante)_Medio
  • – Foro-02_Medio
  • 2) Se si utilizza un foro personalizzato (user-defined), impostare le seguenti variabili:
  • – l,d
  • Se si impostano valori diversi da quelli previsti, il collegamento non sarà attivo.
  • Entrambi i metodi (1) o (2) permettono il collegamento.
  • Se non vi sono motivi particolari, si consiglia di utilizzare (1).
Foro diritto (foro lamato) *Solo parti fresate
  • 1) Selezionare una delle seguenti opzioni
  • – Foro-01
  • – Foro-01 (penetrante)
  • – Foro-01 (penetrante)_Medio
  • – Foro-01 (Viti a testa cilindrica)
  • – Foro-01 (Viti a testa cilindrica)_Medio
  • 2) Se si utilizza un metodo definito dall’utente, impostare le variabili come segue
  • – l,lz,dn,D
Fori di precisione *Solo parti fresate
  • 1) Selezionare un foro creato dall’utente.
  • Per informazioni su come creare fori definiti dall’utente, fare riferimento alla sezione seguente.
  •  – La profondità effettiva può essere impostata nelle impostazioni utente.
  •  – Il diametro del foro si riferisce al diametro del file CAD 3D e la classe di tolleranza si riferisce all’impostazione del comando foro. Se la tolleranza di adattamento non è impostata, si fa riferimento alla classe di tolleranza utilizzata nelle impostazioni utente.
  •  – Poiché la tolleranza su entrambi i lati (ad es. ±0,02) e la tolleranza su un lato (ad es. +0,02/0) non possono essere collegate, assicurarsi di confermare e impostare nel Visualizzatore 3D. La visualizzazione iniziale si riferisce alla classe di tolleranza impostata nelle impostazioni utente.
Fori filettati & Fori filettati tramite foratura a frizione
  • 1) Selezionare una delle seguenti opzioni
  • – Foro-03
  • – Foro-03 (Chiusura inferiore)
  • – Foro-03 (Chiusura inferiore)_Grado2
  • – Foro-03 (penetrazione)
  • – Foro-03 (penetrazione)_Grado2
  • – Foro-03_Grado3
  • 2)  Se si utilizza un valore definito dall’utente, impostare la variabile come segue
  • – l,d,a
  • – l,lr,d,a,ls
  • – l,ls,d,a
  • – l,lr,d,a
  • Se non è possibile ottenere la dimensione del passo, viene riconosciuto come una filettatura grossa.

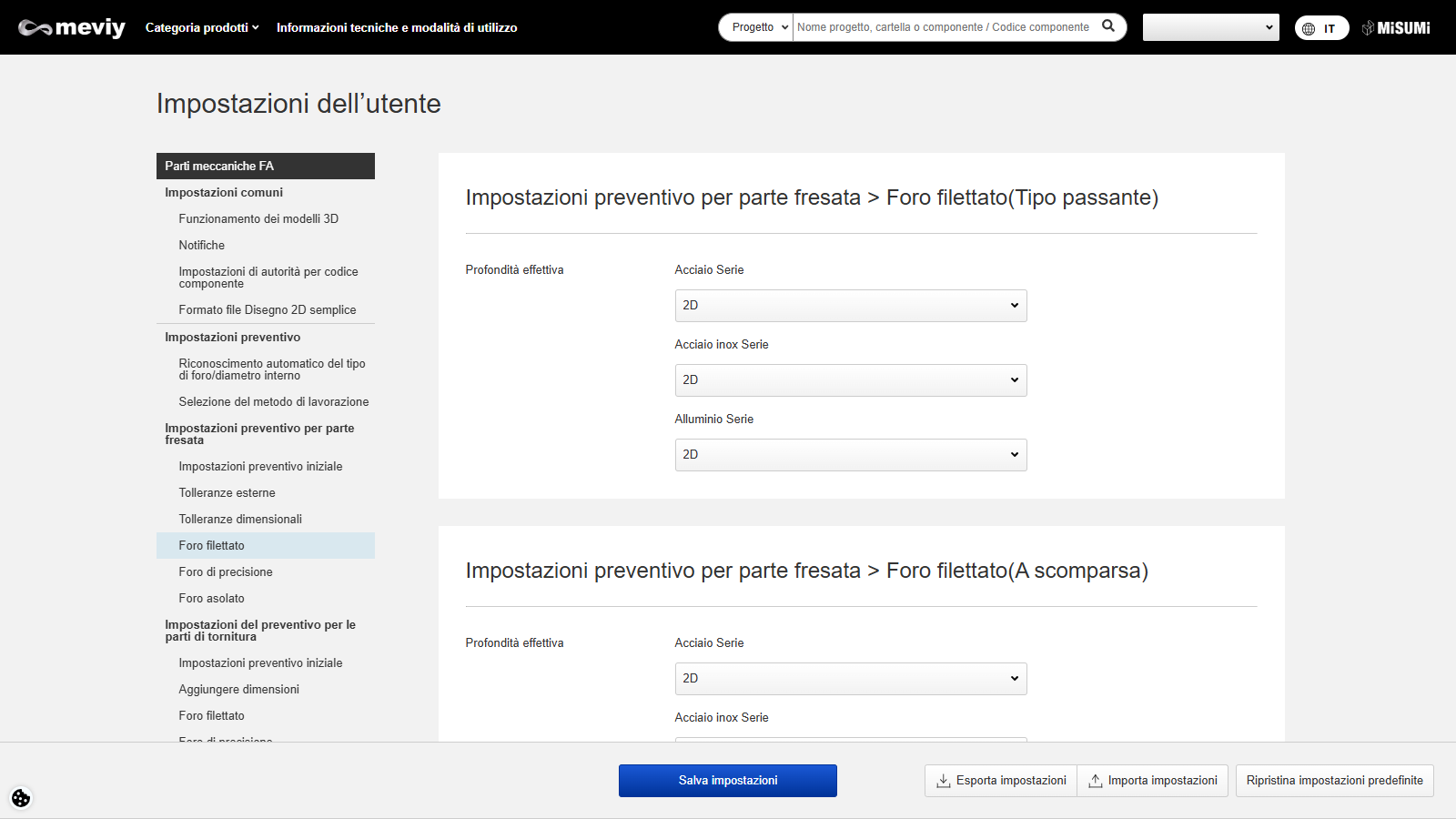

  • La profondità effettiva si applica alle informazioni impostate nella finestra di dialogo Foro definito dall’utente.
  • La forma e le dimensioni si basano sulle regole di maschiatura con sbavatura di meviy.
  • Fare clic qui per le regole di maschiatura con sbavatura per lamiera.
  • 1) e 2) possono essere collegati utilizzando uno dei due. In assenza di motivi particolari, si consiglia di utilizzare 1).
  • Quando si utilizza 2), assicurarsi di inserire il diametro nominale nel campo “Nominale”.
  • In questo caso, se M non è allegato, non verrà riconosciuto come diametro nominale.
Foro svasato
  • (1) Selezionare una delle seguenti opzioni
  • – Svasatura (penetrazione)
  • – Svasatura (penetrazione)_Media
  • 2)  Se si utilizza un valore definito dall’utente, impostare la variabile come segue
  • – l,dk,dn,t
  • – l,dk,d,d,t
Foro non collegato, ad esempio 1
  • I fori che utilizzano i seguenti comandi non possono essere collegati.
  • – Filettatura cilindrica per tubi
  • – Filettatura conica per tubi
 Se i fori sono stati creati con questi comandi, non possono essere collegati
Foro non collegabile, ad esempio 2
  • I fori realizzati con i seguenti comandi non sono supportati per il collegamento:
  • – Sottrazione (Sabtract)
  • – Sottrazione (mantenere entità sottratte)
  • Se si selezionano altre parti meccaniche e si creano fori utilizzando comandi diversi da “Disponi parte”, non verranno collegati.
 Se vengono creati con questi comandi per fori, viene visualizzato il messaggio “Comando foro non utilizzato”.
Tipo di foro (meviy) Condizioni per l’impostazione del comando Foro Descrizione Supplemento
Foro dritto/Foro passante
  • 1) Selezionare una delle seguenti opzioni
  • – Foro-02
  • – Foro-02 (penetrante)
  • – Foro-02 (penetrante)_Medio
  • – Foro-02_Medio
  • 2) Se si utilizza un foro personalizzato (user-defined), impostare le seguenti variabili:
  • – l,d
  • Se si impostano valori diversi da quelli previsti, il collegamento non sarà attivo.
  • Entrambi i metodi (1) o (2) permettono il collegamento.
  • In assenza di esigenze particolari, si consiglia di utilizzare il metodo (1).
Foro diritto (foro lamato) *Solo parti fresate
  • 1) Selezionare una delle seguenti opzioni
  • – Foro-01
  • – Foro-01 (penetrante)
  • – Foro-01 (penetrante)_Medio
  • – Foro-01 (Viti a testa cilindrica)
  • – Foro-01 (Viti a testa cilindrica)_Medio
  • 2) Se si utilizza un metodo definito dall’utente, impostare le variabili come segue
  • – l,lz,dn,D
Fori di precisione *Solo parti fresate
  • 1) Selezionare un foro creato dall’utente.
  • Per informazioni su come creare fori definiti dall’utente, fare riferimento alla sezione seguente.
  •  – La profondità efficace può essere impostata nelle impostazioni utente.
  •  – Il diametro del foro è letto dal file CAD 3D, mentre la classe di tolleranza è definita nel comando foro. Se non viene impostata una tolleranza di accoppiamento, viene utilizzata quella predefinita dell’utente.
  • – Le tolleranze bilaterali (es. ±0,02) e unilaterali (es. +0,02/0) non vengono collegate automaticamente → verificarle manualmente nel visualizzatore 3D. La visualizzazione iniziale fa riferimento alla classe di tolleranza preimpostata.
Fori filettati & Fori filettati tramite foratura a frizione
  • 1) Selezionare una delle seguenti opzioni
  • – Foro-03
  • – Foro-03 (Chiusura inferiore)
  • – Foro-03 (Chiusura inferiore)_Grado2
  • – Foro-03 (penetrazione)
  • – Foro-03 (penetrazione)_Grado2
  • – Foro-03_Grado3
  • 2)  Se si utilizza un valore definito dall’utente, impostare la variabile come segue
  • – l,d,a
  • – l,lr,d,a,ls
  • – l,ls,d,a
  • – l,lr,d,a
  • Se non viene determinato il passo della filettatura, il foro verrà riconosciuto come filettatura grossolana.
  • La profondità utile si basa sulle impostazioni inserite nella finestra di dialogo dei fori personalizzati.
  • La forma e le dimensioni seguono le regole meviy per la filettatura con burring (lamiera).
  • [Clicca qui per le regole di filettatura su lamiera]
  • Entrambi i metodi (1) e (2) consentono il collegamento.
  • È obbligatorio inserire il diametro nominale nel campo “Nominale” quando si usa il metodo (2).
  • Se non si inserisce la lettera “M”, non verrà riconosciuto come diametro nominale.
Foro svasato
  • (1) Selezionare una delle seguenti opzioni
  • – Svasatura (penetrazione)
  • – Svasatura (penetrazione)_Media
  • 2)  Se si utilizza un valore definito dall’utente, impostare la variabile come segue
  • – l,dk,dn,t
  • – l,dk,d,d,t
Foro non collegato, ad esempio 1
  • I fori che utilizzano i seguenti comandi non possono essere collegati.
  • (1)ParallelPipeThreads
  • (2)TaperPipeThreads
 Se i fori sono stati creati con questi comandi, non possono essere collegati
Foro non collegabile, ad esempio 2
  • I fori che utilizzano i seguenti comandi non possono essere collegati.
  • ①Sabtract
  • ②Subtract (Mantieni entità sottratte)
  • Vengono selezionate altre parti della macchina e i fori che non utilizzano “Disponi parte” non vengono collegati.
 Se vengono creati con questi comandi per fori, viene visualizzato il messaggio “Comando foro non utilizzato”.

Impostazione fori definiti dall'utente per iCAD

Impostazione dei gradini Immagine di riferimento Descrizione
Riferimento
  • Per informazioni su come impostare i fori definiti dall’utente, fare riferimento a quanto segue.
  • *La struttura delle cartelle e i nomi dei file nell’immagine a sinistra possono variare a seconda delle impostazioni di installazione.
  • iCADSX\MAN
  • part_regi_guide.PDF
  • Capitolo 5: Impostazione delle voci relative ai fori
1)Copiare i dati originali
  • Copia i dati originali da (1) a (2) per riferimento
  • 1)CADSX\JISPARTS\JIS\3D\04_ScrewHole
  • 2)ICADSX\JISPARTS\USER
2)Rinominare la cartella copiata e i dati in essa contenuti
  • È possibile assegnare al file il nome desiderato.
  • *Tuttavia, solo per i fori di precisione, includere nel nome la classe di tolleranza dell’accoppiamento.
3) Modificare il contenuto del file Excel <?span>
  • Inserire il nome del foro nella colonna accanto alla colonna “ArgNam” e le informazioni dettagliate (tipo di foro, ecc.) nella colonna accanto alla colonna “HOLE_D_VALUE”.
  • Eliminare le righe JISNAME, Attributo disposizione e Informazioni aggiuntive attributo disposizione (telaio rosso).

Come controllare i risultati del riconoscimento automatico dei fori e gli attributi dei fori

I risultati del riconoscimento automatico dei fori e le informazioni sugli attributi dei fori CAD possono essere controllati nel 3DViewer.

FASE1:

Le informazioni sugli attributi dei fori CAD vengono visualizzate sul lato destro di ciascun foro nella visualizzazione ad albero come [testo nero].

Se il collegamento non è riuscito, verrà visualizzato in [testo giallo] con la nota “Attributi foro non collegati”.

FASE2:

È possibile controllare le regole di applicazione per il collegamento degli attributi dei fori.

FASE3:
L’elenco dei fori nei dettagli visualizza le informazioni sugli attributi di colore collegati.

Precauzione

* I risultati si basano sulle regole interne di meviy e potrebbero non coincidere con le definizioni nel CAD. Verifica sempre i risultati quando cambi CAD/versione/ambiente.

Informazioni CAD per il collegamento degli attributi dei fori

Di seguito sono riportati i formati CAD che possono essere collegati agli attributi dei fori

Formati CAD
CAD Name Nativo Formato intermedio
(.sldprt)(.icd) (.x_t)(.x_b)(.xmt_txt)
SOLIDWORKS 〇 ｰ
iCAD SX 〇 ｰ
Altri CAD ｰ ｰ

Precauzione

Per i modelli e i formati CAD non supportati da meviy, non è garantito il riconoscimento automatico del tipo di foro.

Articoli visti di recente

    ↑
