Aggiunta automatica di quote e tolleranze dimensionali

Questa funzione consente di aggiungere automaticamente le quote di distanza e le relative tolleranze dimensionali dall’origine ai fori di precisione al momento del caricamento del modello.

Si tratta di una funzione utile che può essere attivata senza operazioni manuali.

Che cos’è l’aggiunta automatica di quote e tolleranze dimensionali?

Questa funzione consente di aggiungere automaticamente le quote di distanza e le relative tolleranze dimensionali dall’origine ai fori di precisione durante il caricamento del modello.
*Per utilizzare questa funzione è necessario configurare il collegamento degli attributi colore CAD o degli attributi foro.（Riferimento：Riconoscimento Automatico Tipo di Foro）

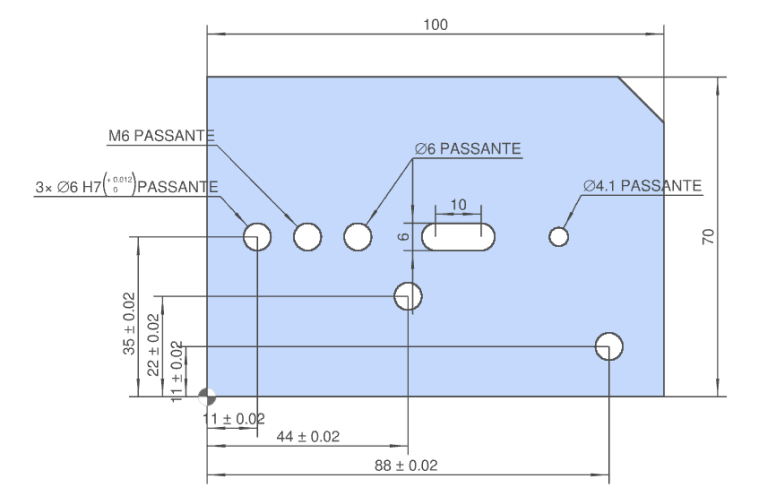

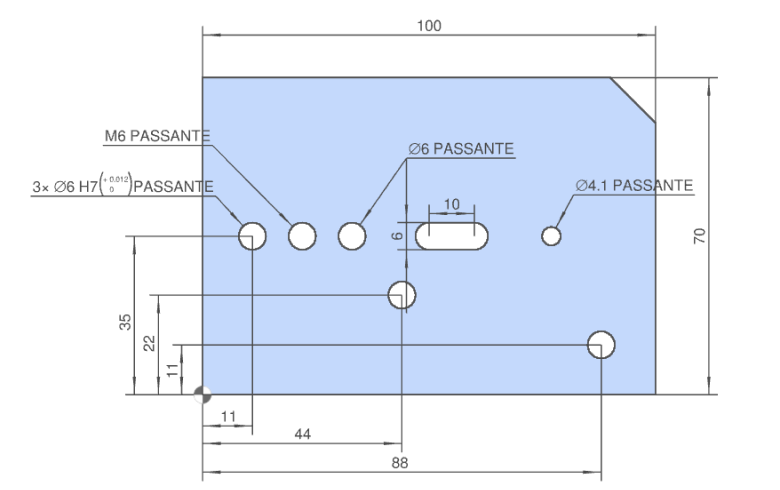

■Quote di distanza dall’origine al foro di precisione
■Tolleranza dimensionale della distanza dall’origine al foro di precisione

Come utilizzare questa funzione

Si prega di configurare preventivamente il collegamento degli attributi colore CAD o degli attributi foro.
Per impostazioni dettagliate, si prega di consultare la pagina del manuale a destra.（Riferimento：Riconoscimento Automatico Tipo di Foro）

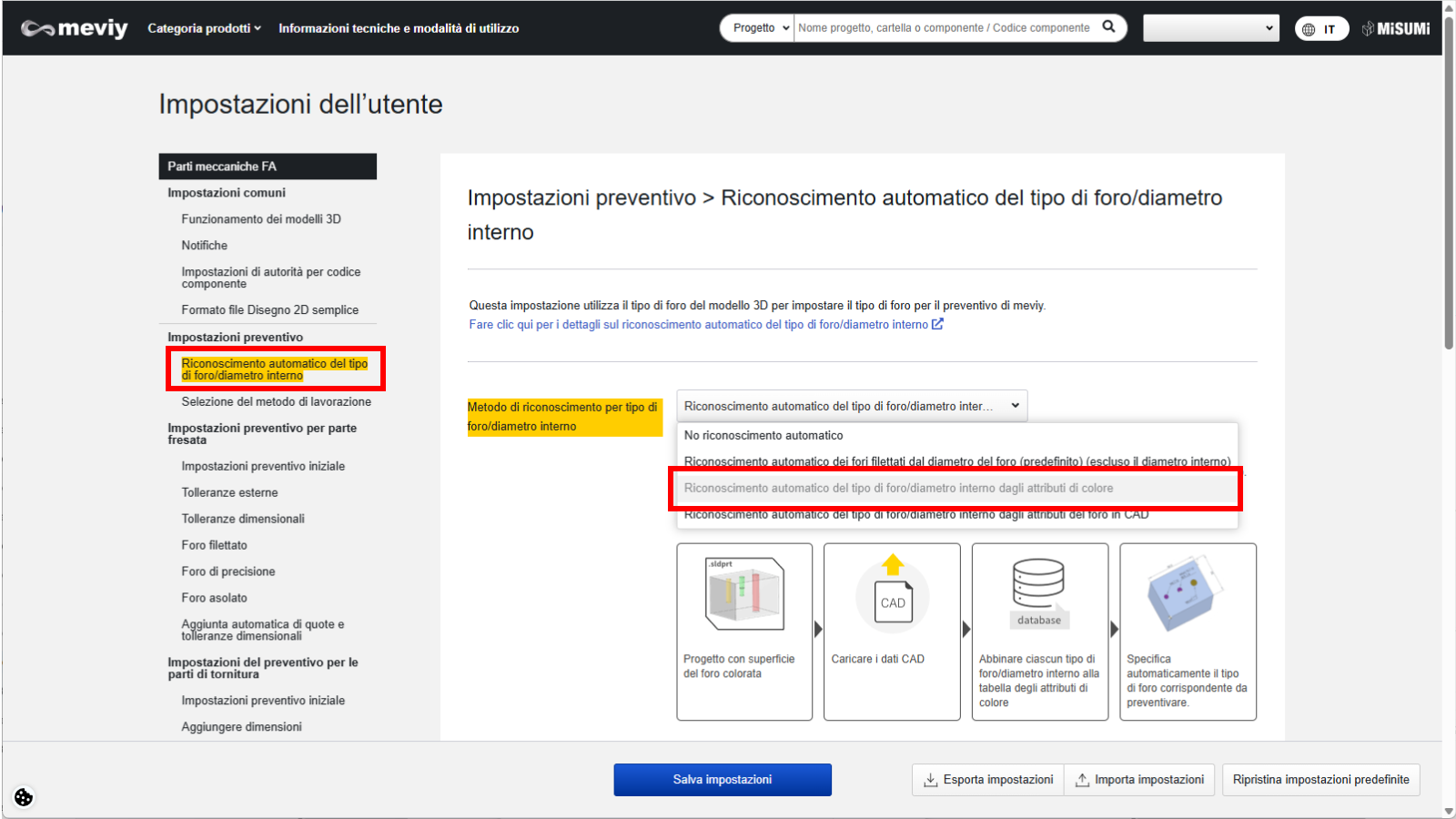

■Collegamento attributi colore

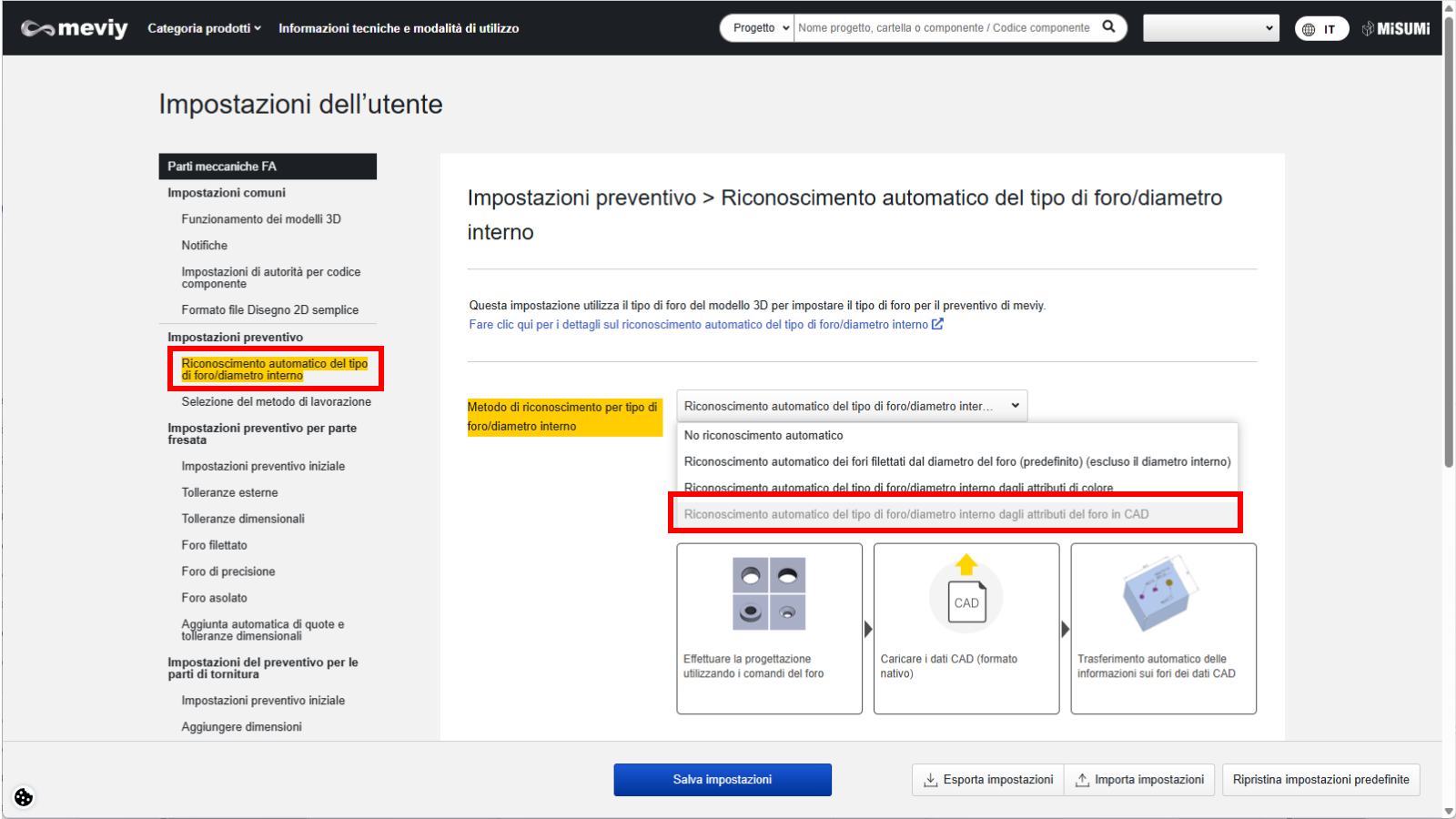

■Collegamento attributi foro
Per prima cosa, è necessario registrare le proprie preferenze utente.

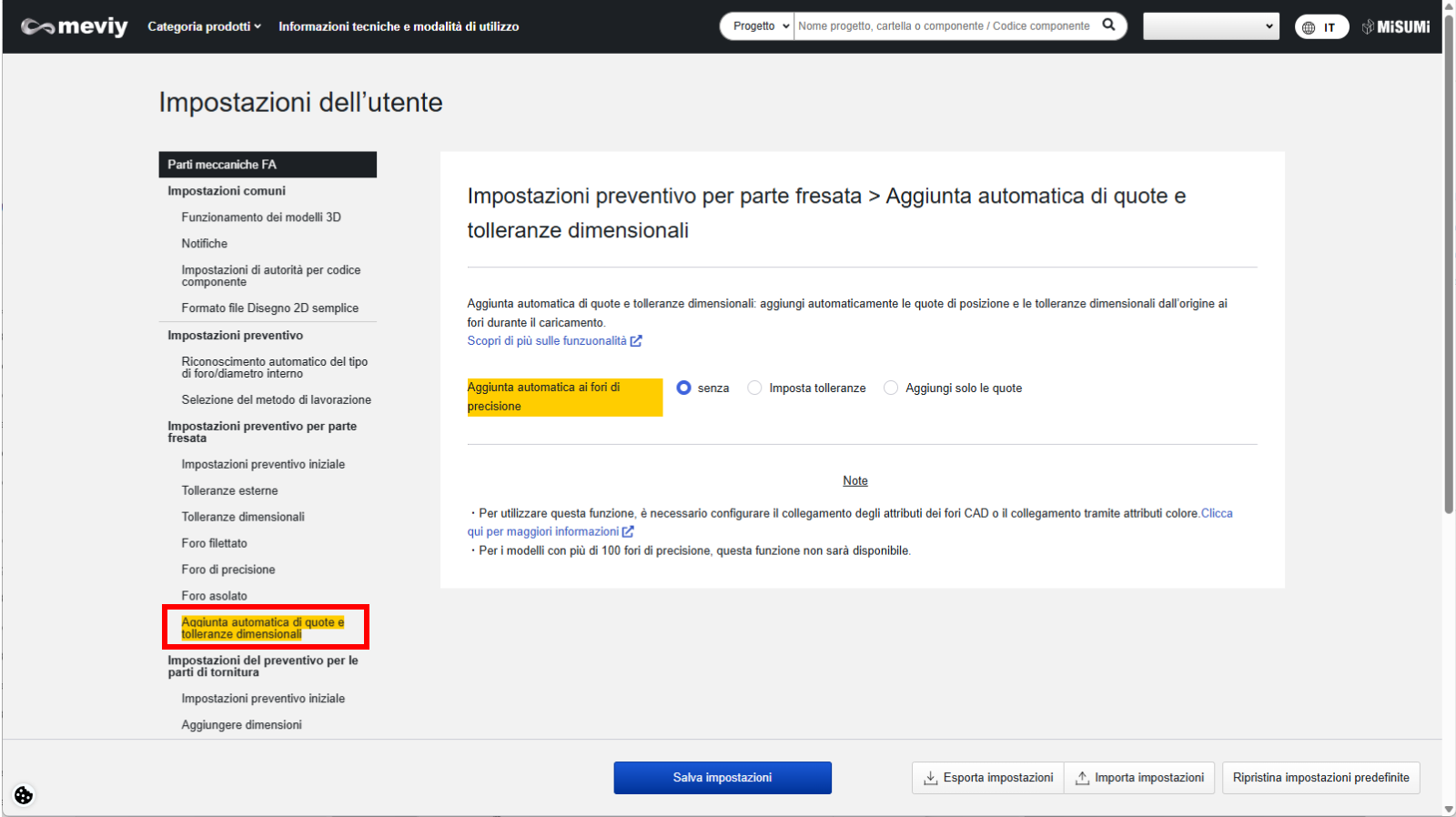

■STEP1： Selezionare [ Aggiunta automatica di quote e tolleranze dimensionali ] nelle impostazioni utente.

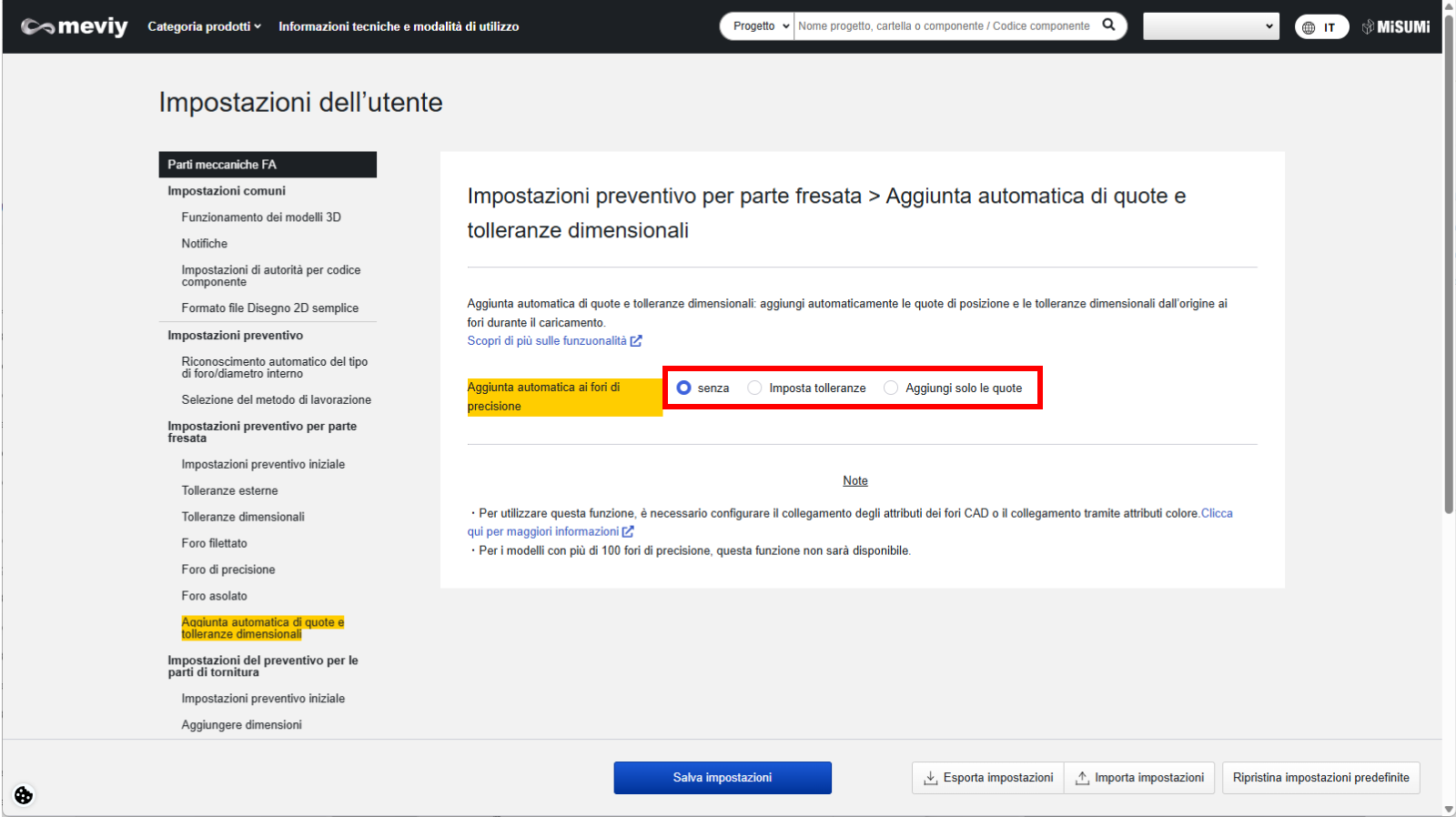

■STEP2： Selezionare “Imposta tolleranze” oppure “Aggiungi solo le quote”.

Note

  • Se si desidera impostare le tolleranze dimensionali, fare clic su Imposta tolleranze.
  • Se si desidera solo aggiungere le quote, selezionare Aggiungi solo le quote.

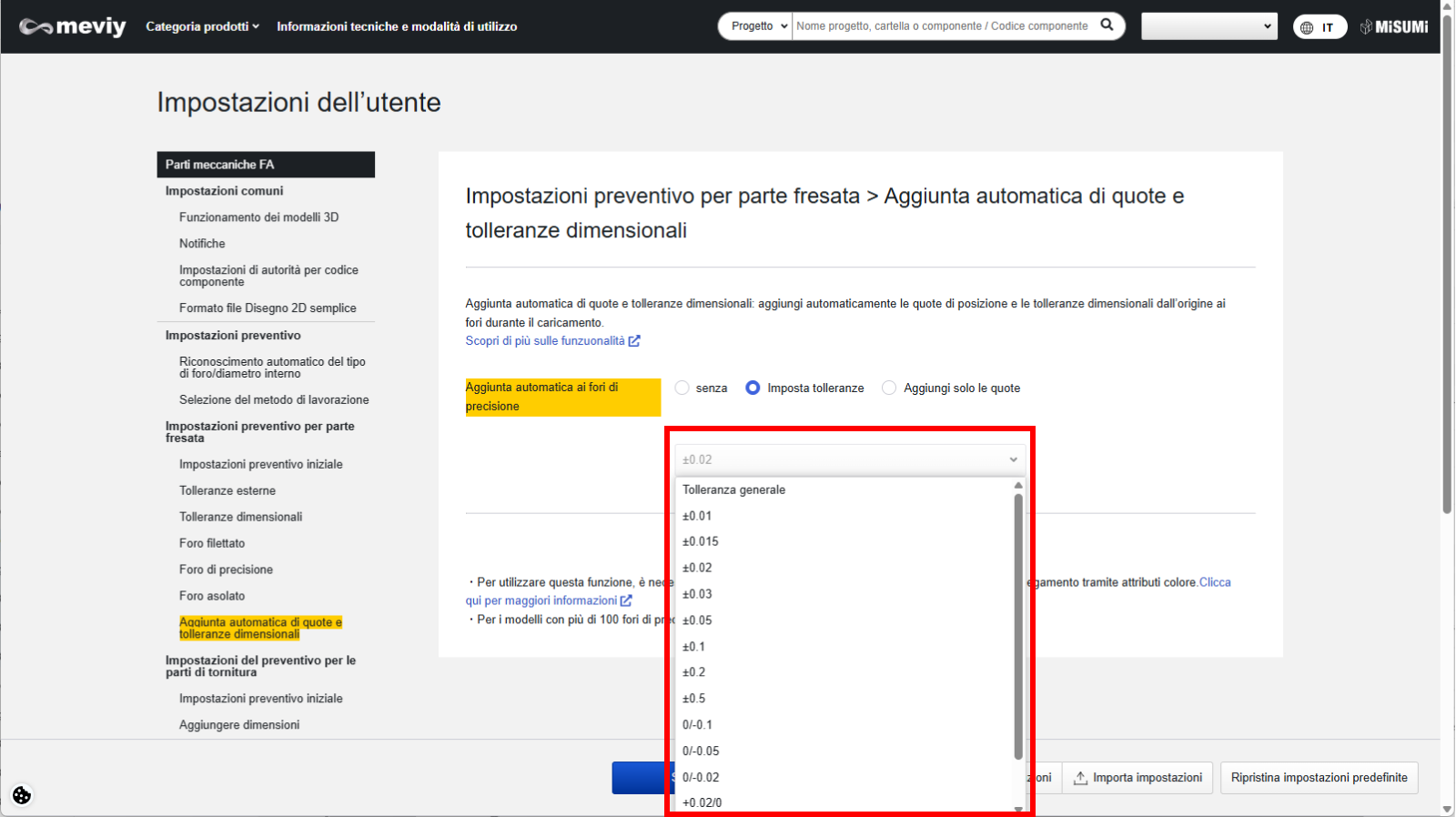

■STEP3： Se si seleziona “Imposta tolleranze”, scegliere il valore di tolleranza.

Note

Se si seleziona “Aggiungi solo le quote”, non sarà possibile selezionare i valori di tolleranza.
■STEP4： Fare clic su “Salva impostazioni”.
Dopo aver registrato le impostazioni utente, caricare il modello su meviy.

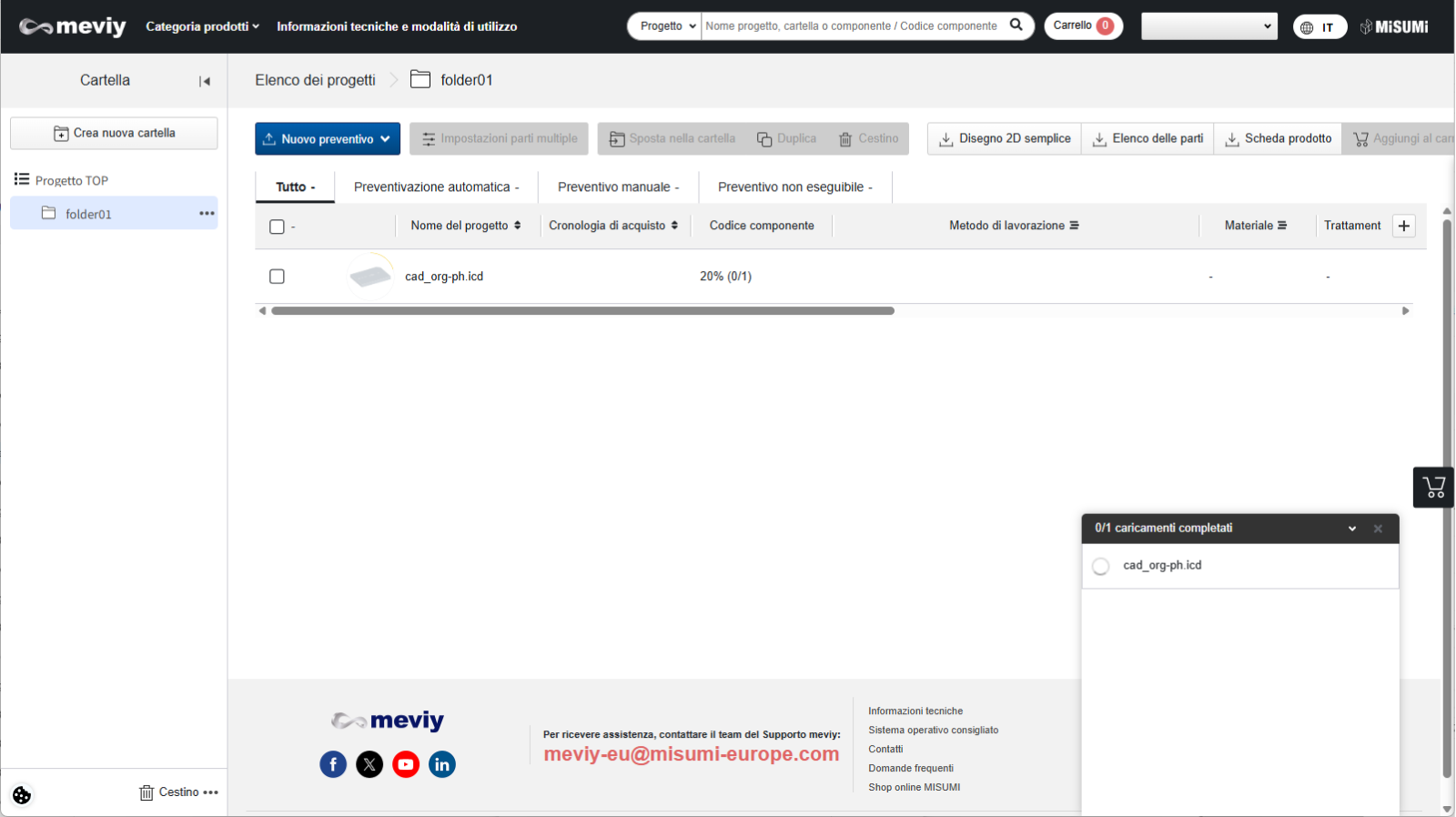

■STEP5： Caricare il modello su meviy.

Precauzione

*Si prega di caricare un modello che utilizzi attributi colore o attributi foro nel CAD.

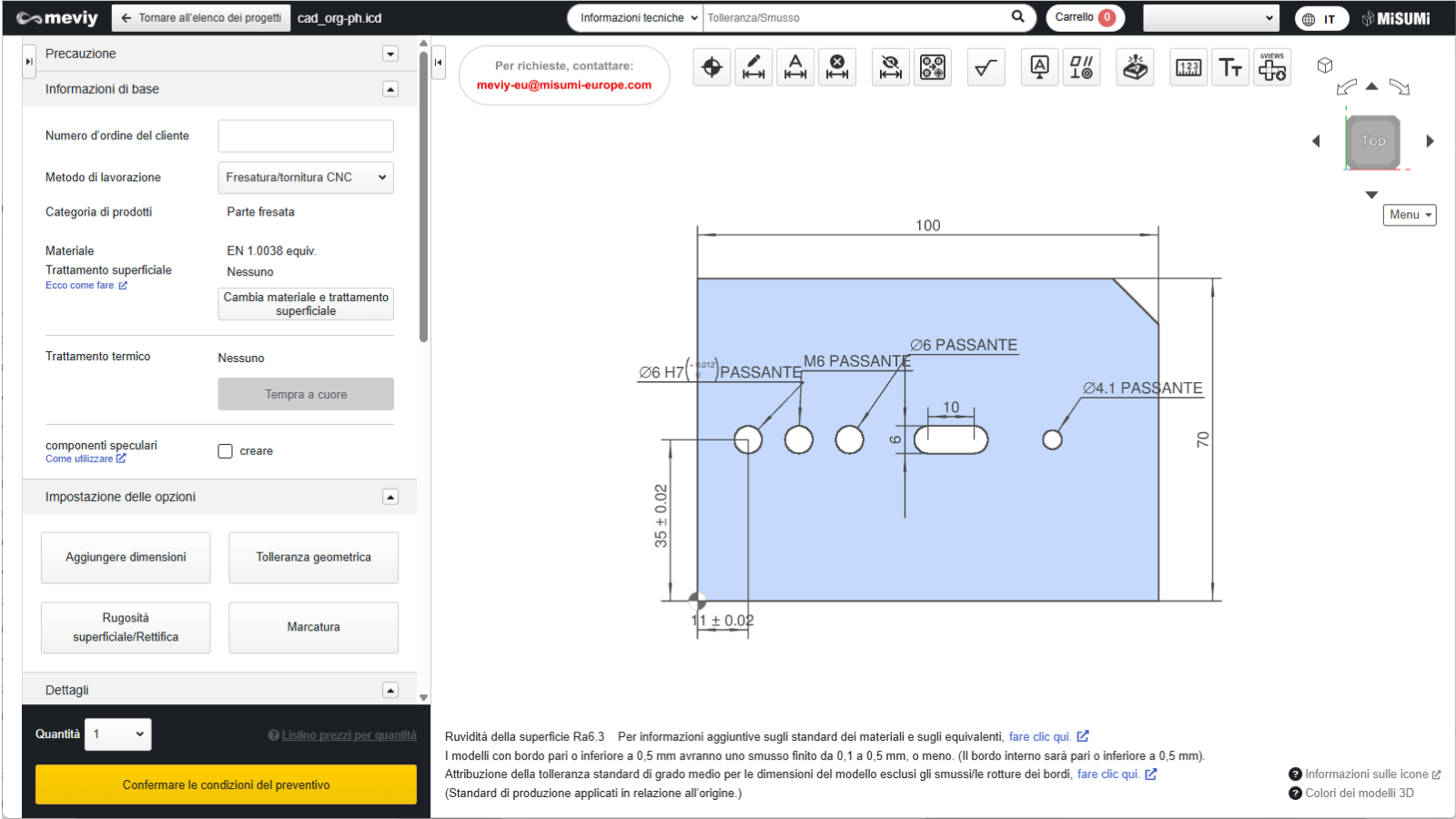

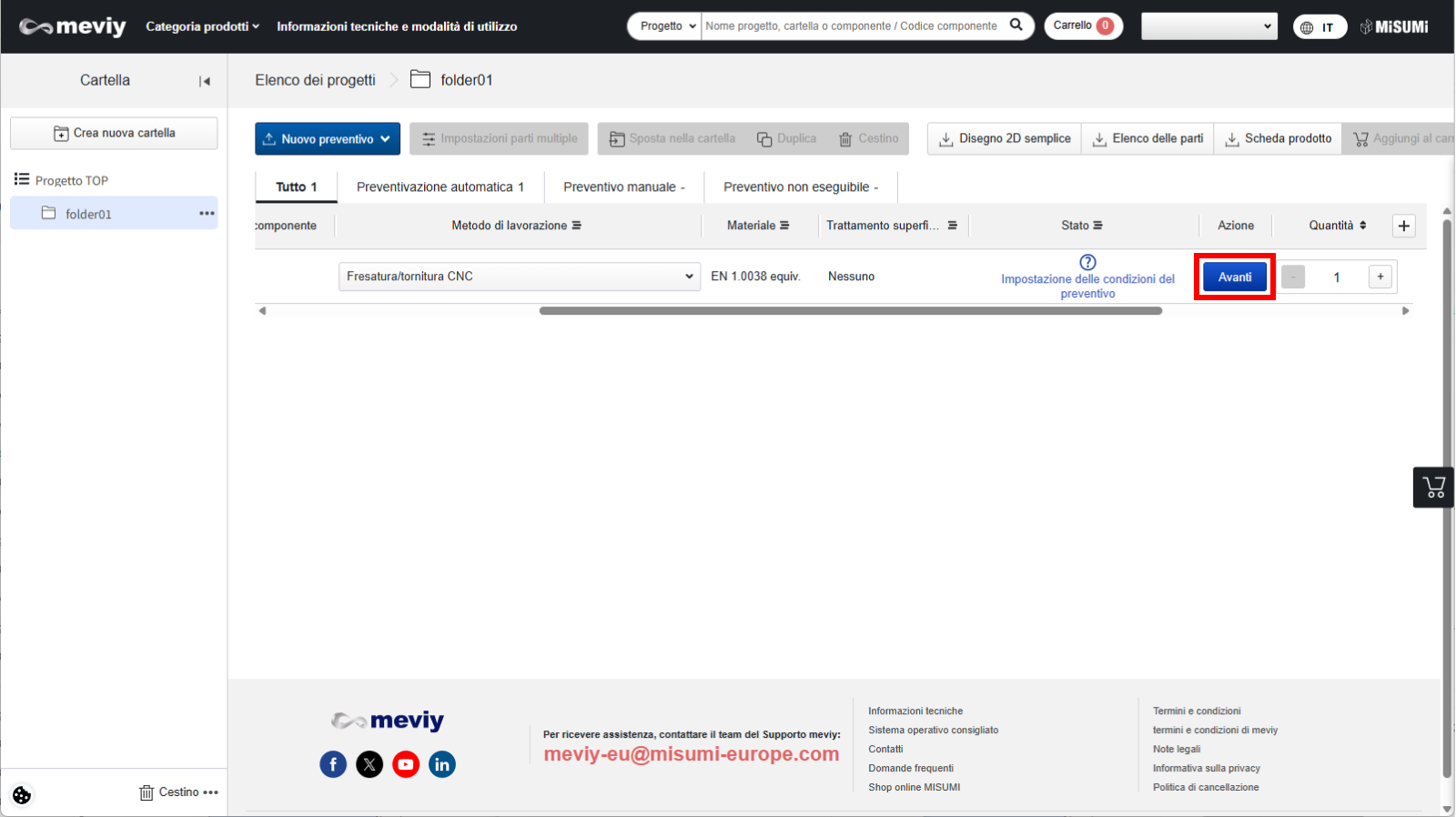

■STEP6： Fare clic su “Avanti” per accedere alla schermata di quotazione.
Una volta entrati nella schermata di quotazione, la tolleranza della quota di distanza registrata nelle impostazioni utente viene impostata automaticamente.

Precauzioni

  • Per utilizzare questa funzione è necessario configurare il collegamento degli attributi colore CAD o degli attributi foro.（Riferimento：Riconoscimento Automatico Tipo di Foro）
  • Se si carica un modello con più di 100 fori di precisione, questa funzione non sarà disponibile.
