W tej sekcji znajdują się informacje dotyczące konfiguracji ustawień rozpoznawania typu otworów dla iCAD.

Ustawienia automatycznego rozpoznawania typów otworów

Oto 3 konfiguracje służące do odzwierciedlenia typów otworów w modelu 3D w ofercie meviy.

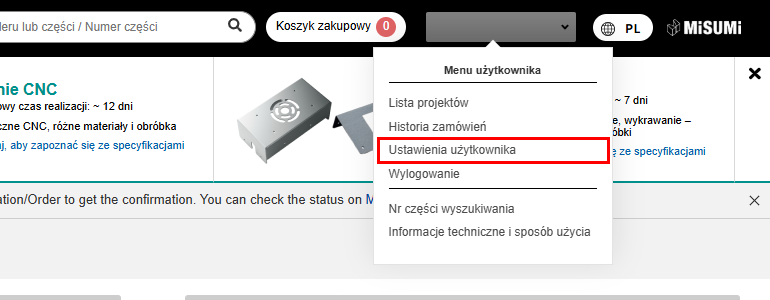

Najedź kursorem na swoją nazwę użytkownika i kliknij [Ustawienia użytkownika] w menu.

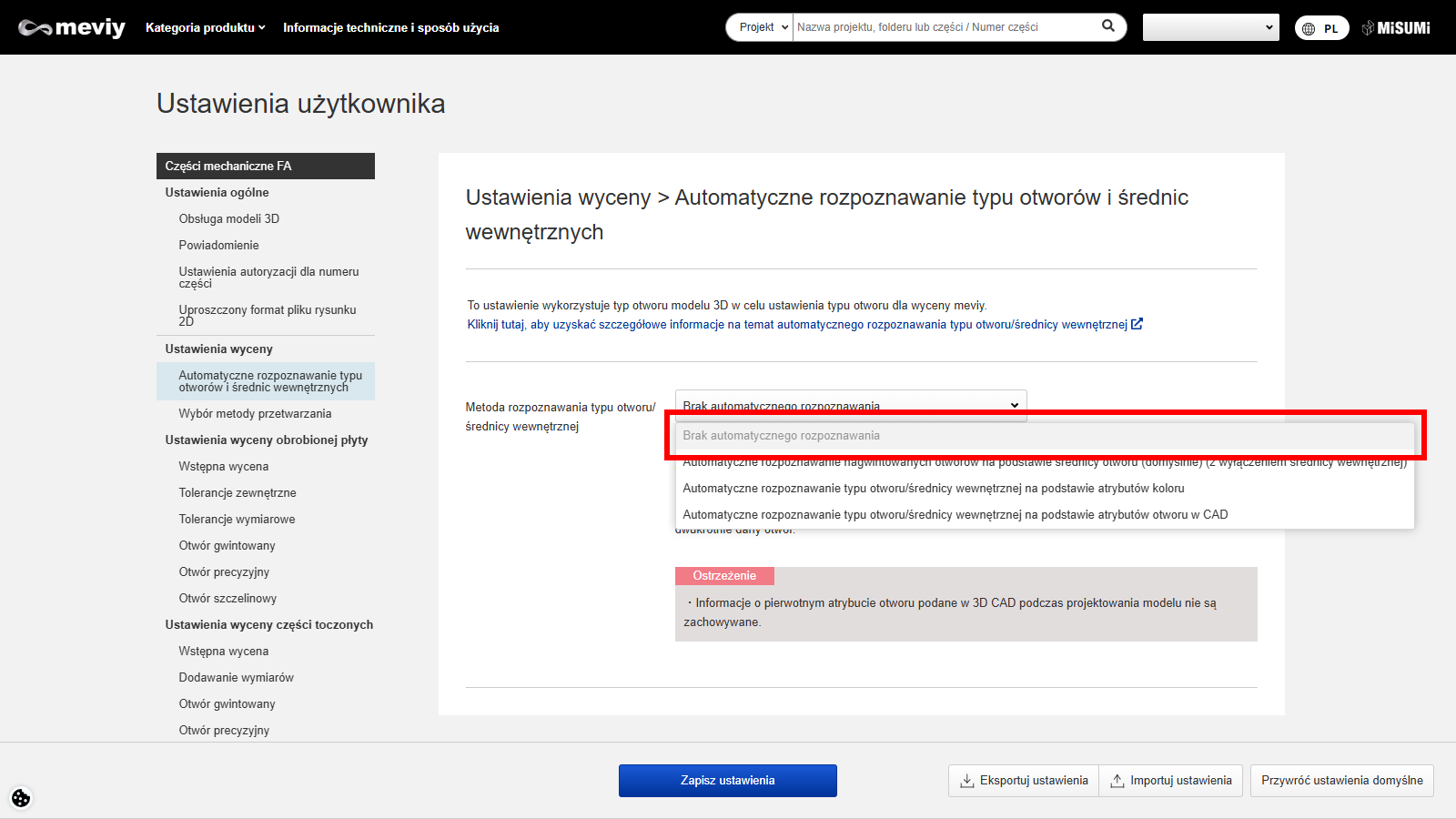

Metoda konfiguracji 1: Brak automatycznego rozpoznawania

W tej konfiguracji wszystkie otwory cylindryczne są rozpoznawane jako przelotowe (dla części blaszanych) oraz jako otwory proste bez tolerancji (obrobione płyty). Specyfikacje otworów gwintowanych lub precyzyjnych można zmienić po przesłaniu danych CAD, otwierając ekran przeglądarki 3D z [Dalej] i klikając dwukrotnie otwór.

Uwaga

Oryginalne atrybuty otworów przypisane w programie CAD 3D podczas projektowania nie są zachowywane.

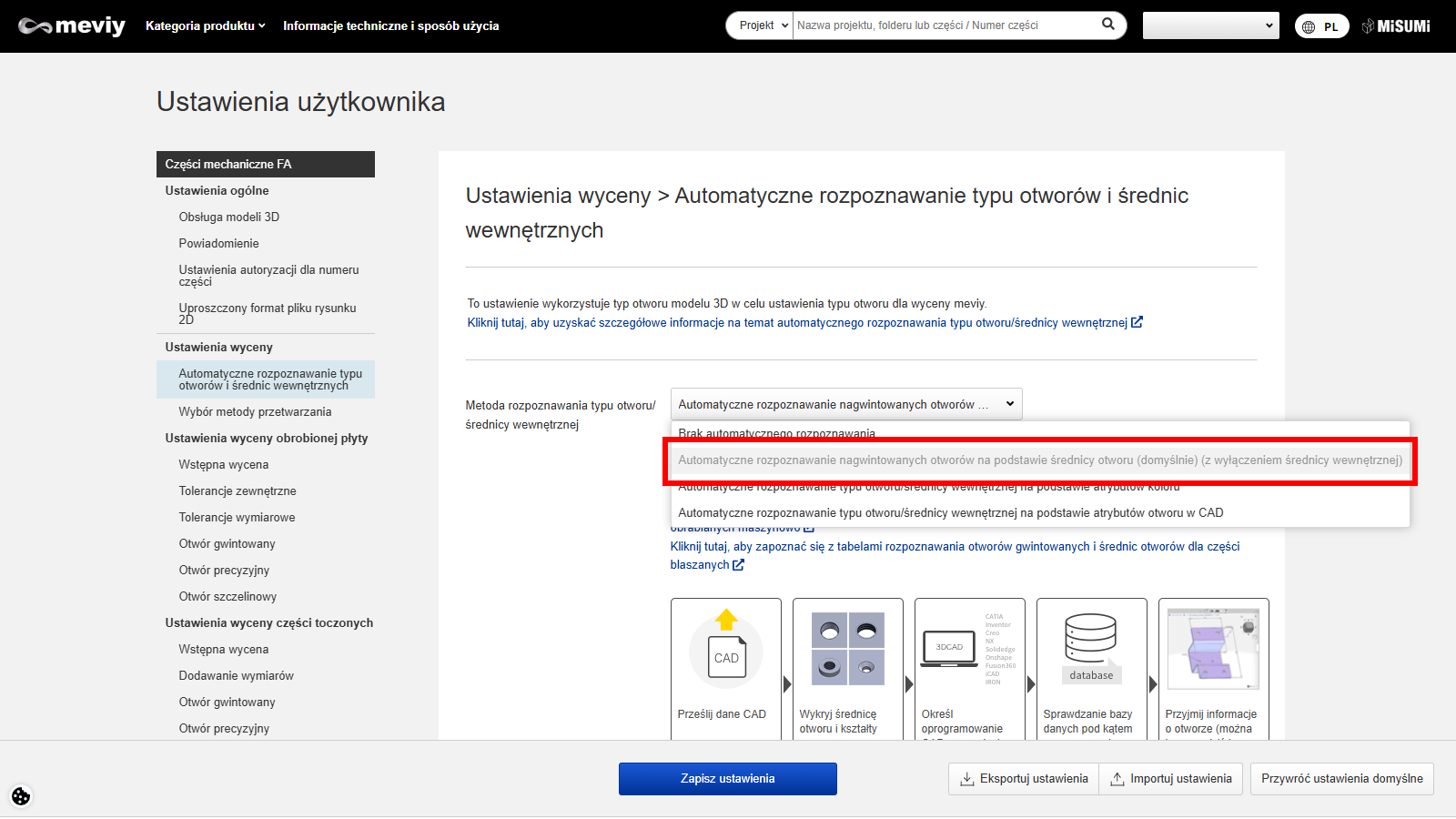

Metoda konfiguracji 2: Automatyczne rozpoznawanie otworów gwintowanych na podstawie średnicy otworu (domyślna)

  • Ta konfiguracja wykrywa kształt oraz średnicę otworu modelu zgodnie z oprogramowaniem CAD i automatycznie rozpoznaje otwór gwintowany.
  • Wybierz oprogramowanie CAD, aby określić sposób interpretacji średnicy otworu podczas rozpoznawania otworów gwintowanych.
  • *Jeśli wybierzesz opcję [Zgodnie z typem pliku], oprogramowanie CAD zostanie określone na podstawie rozszerzenia pliku na podstawie rozszerzenia pliku, a średnica otworu zostanie dopasowana.

Uwagi

Uwaga

Oryginalne informacje o atrybutach otworów podane w CAD 3D podczas projektowania modelu nie są zachowywane.

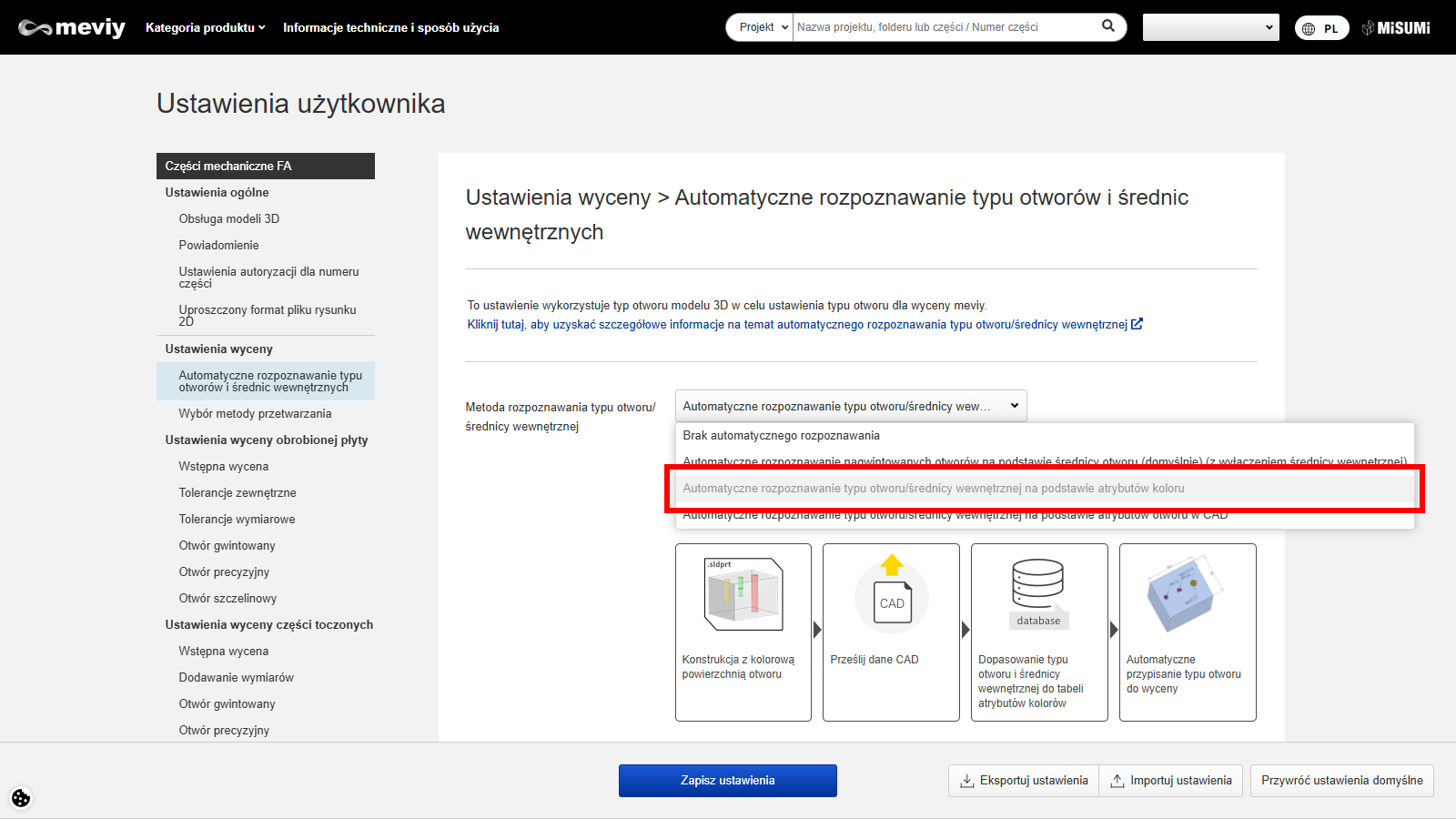

Metoda konfiguracji 3: Automatyczne rozpoznawanie typu otworu na podstawie atrybutów koloru

  • Ta konfiguracja wykrywa kolorową powierzchnię otworu w modelu zgodnie z oprogramowaniem CAD i automatycznie rozpoznaje otwór gwintowany, precyzyjny itp.
  • Kolor przypisany do każdego typu otworu można wcześniej zarejestrować, a każdy typ otworu można odzwierciedlić w warunkach oferty poprzez dopasowanie koloru powierzchni otworu.

Uwaga

  • Istnieją ograniczenia dotyczące danych CAD, do których można powiązać atrybuty kolorów. (Informacje: Informacje CAD dotyczące powiązania atrybutów kolorów) Wybierz oprogramowanie CAD, a następnie prześlij plik w formacie natywnym lub plik pośredni (.x_t, .xmt_txt itp. tylko dla Parasolid) wygenerowany przez wybrane oprogramowanie CAD.
  • Aby umożliwić automatyczne rozpoznawanie typu otworu, wcześniej zarejestruj odpowiedni atrybut koloru za pomocą formularza „Rejestracja atrybutów koloru” na dole strony.

„Rejestracja atrybutów kolorów” do automatycznego rozpoznawania typów otworów w meviy przy użyciu atrybutów kolorów danych CAD

Jeśli ustawienie automatycznego rozpoznawania typu otworu jest ustawione na [Automatyczne rozpoznawanie typu otworu na podstawie atrybutów kolorów], ustawienie RGB może być użyte do przeniesienia atrybutu koloru danych CAD do meviy.

KROK1:

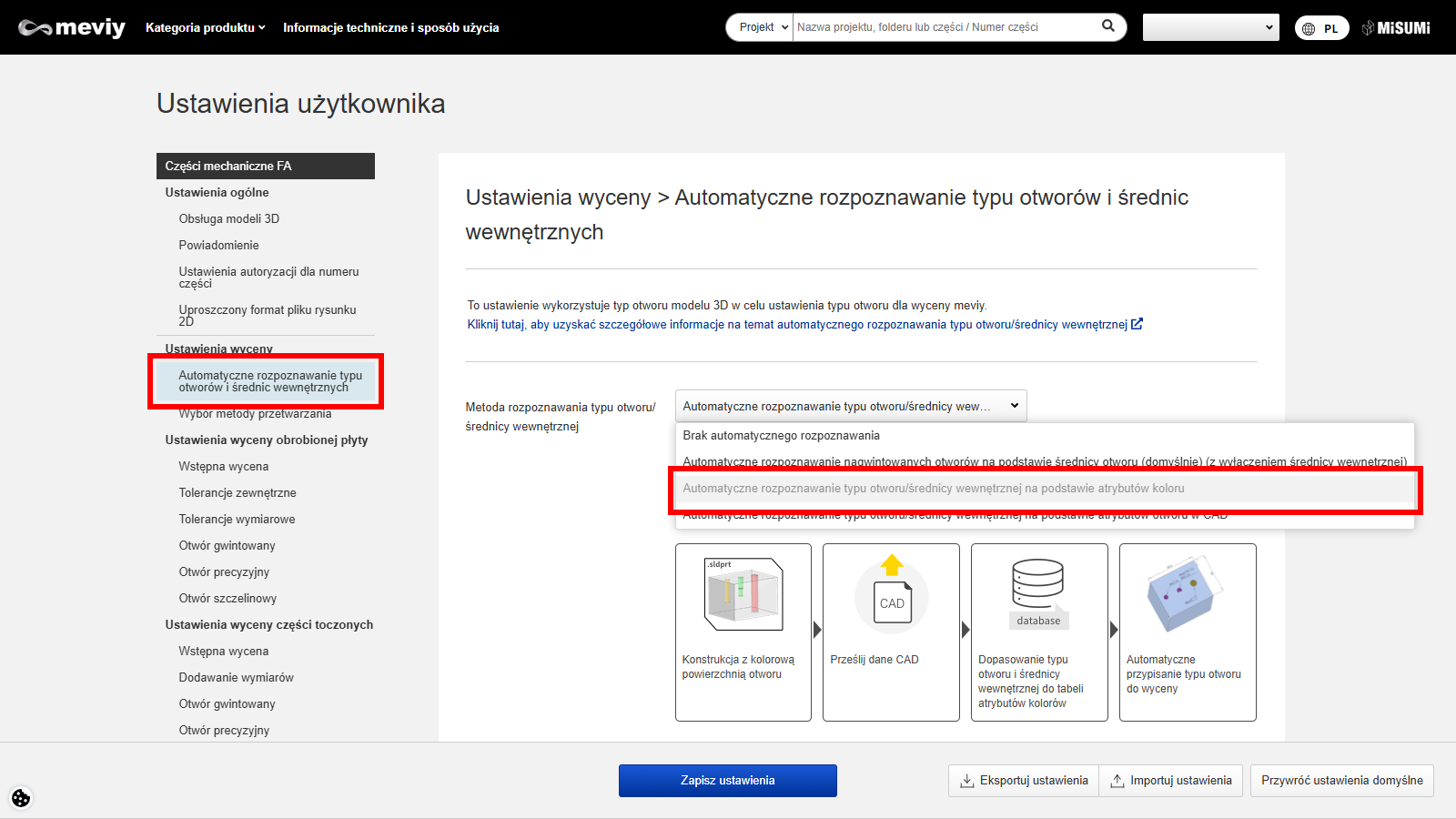

W ustawieniach użytkownika wybierz „Ustawienia automatycznego rozpoznawania typu otworu”.

KROK2:
  • Wybierz metodę „Automatyczne rozpoznawanie typu otworu na podstawie atrybutów kolorów”.
  • * Formularz rejestracji atrybutów koloru można używać tylko wtedy, gdy wybrano opcję „Automatyczne rozpoznawanie typu otworu na podstawie atrybutów koloru”.

KROK3:

Skonfiguruj używany CAD.

KROK4:

Sprawdź ustawienie WŁ./WYŁ. dla wybranego typu otworu, i aktywuj pole wprowadzania RGB.
KROK5:
  • Wprowadź wartości w RGB.
  • Uwaga: Wartości RGB należy podać w zakresie od 0 do 255.
KROK6:
Kliknij przycisk „Aktualizuj”, aby zapisać ustawienia.

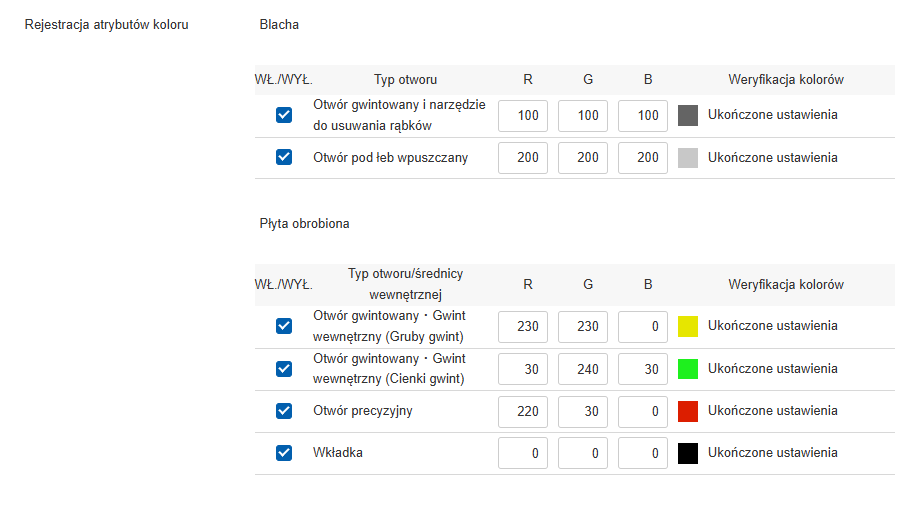

Elementy Szczegóły
1 WŁ/WYŁ Można włączyć lub wyłączyć ustawienie dla poszczególnych typów otworów.
2 Typ otworu Jest to lista typów otworów, które mogą być automatycznie rozpoznawane poprzez powiązanie atrybutów kolorów.
3 RGB Pole służy do rejestrowania wartości RGB w zakresie od 0 do 255 dla każdego koloru.
4 Sprawdź kolor Wyświetlany jest komunikat o stanie ustawień RGB.

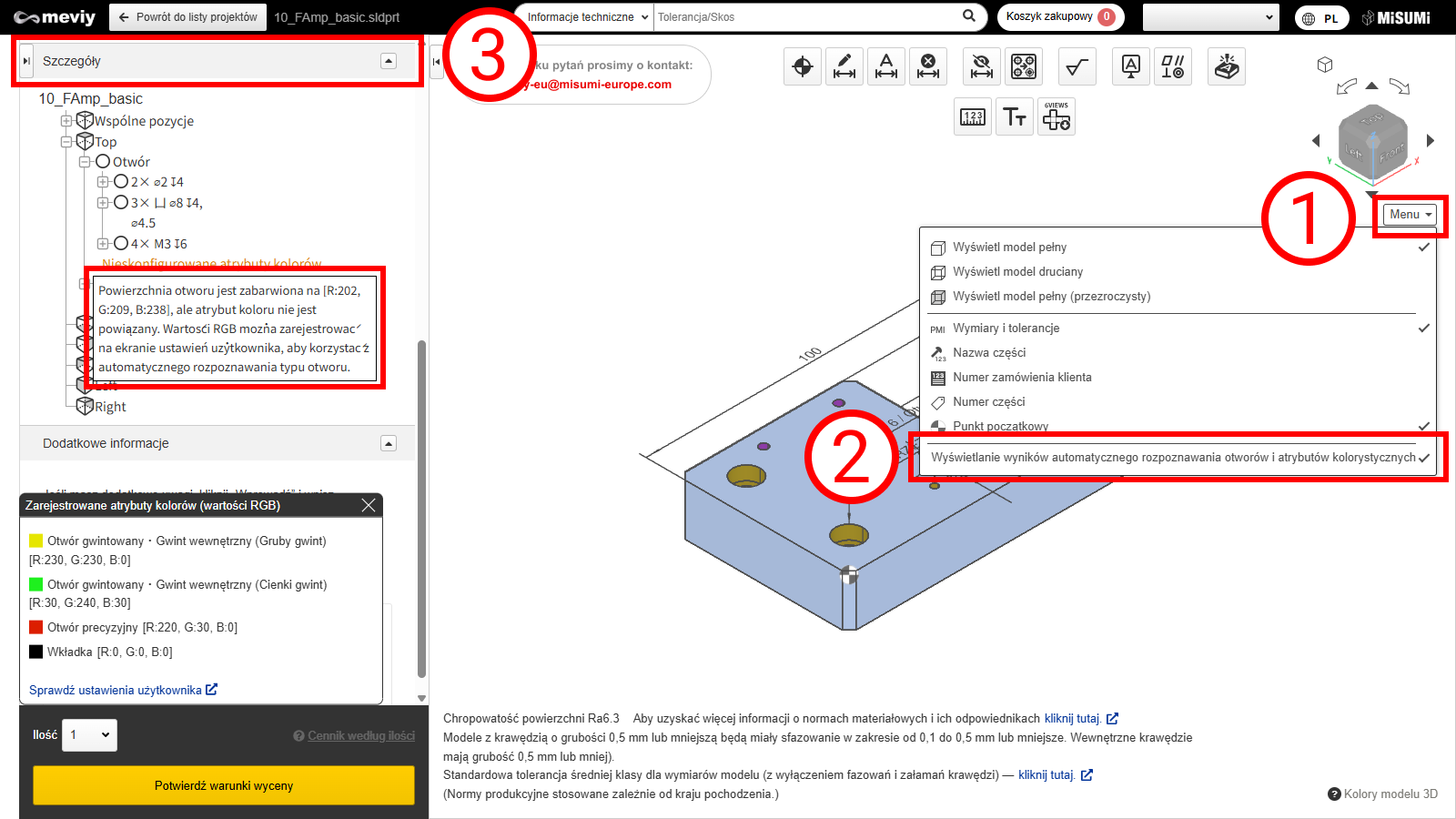

Jak sprawdzić wyniki automatycznego rozpoznania otworów i przypisane kolory

Wyniki automatycznego rozpoznawania otworów i atrybuty kolorów można sprawdzić na ekranie przeglądarki 3D.

KROK1:

Umieść kursor na […] w przeglądarce 3D.

KROK2:
Kliknij „Pokaż wyniki automatycznego rozpoznawania otworów i atrybuty kolorów”.
KROK3:
Szczegóły otworów zawierają informacje o przypisanych atrybutach kolorów.
*Te atrybuty kolorów są wynikiem analizy przeprowadzonej przez firmę meviy i mogą nie odpowiadać wartościom atrybutów kolorów ustawionych w oprogramowaniu CAD. Dlatego przed rozpoczęciem korzystania z funkcji [Automatyczne rozpoznawanie typu otworu na podstawie atrybutu koloru] lub przed zmianą oprogramowania CAD, wersji lub ustawień środowiska należy sprawdzić wynik automatycznego rozpoznawania otworów przy użyciu tego ustawienia. Należy również używać wyłącznie obsługiwanych formatów CAD i formatów opisanych poniżej.

Informacje CAD dotyczące powiązania atrybutów kolorów

W poniższej tabeli przedstawiono dane CAD, które można powiązać z atrybutami kolorów.

Formaty CAD
Oprogramowanie CAD Natywne Format pośredni (Parasolid)
(.sldprt)(.icd) .x_t .x_b .xmt_txt
SOLIDWORKS 〇 〇 〇 ｰ
iCAD SX 〇 〇 〇 〇
Inne CAD ｰ ｰ ｰ ｰ

Uwaga

Automatyczne rozpoznawanie typu otworu na podstawie atrybutu koloru nie jest gwarantowane w przypadku modeli utworzonych w niezgodnych systemach CAD lub formatach.

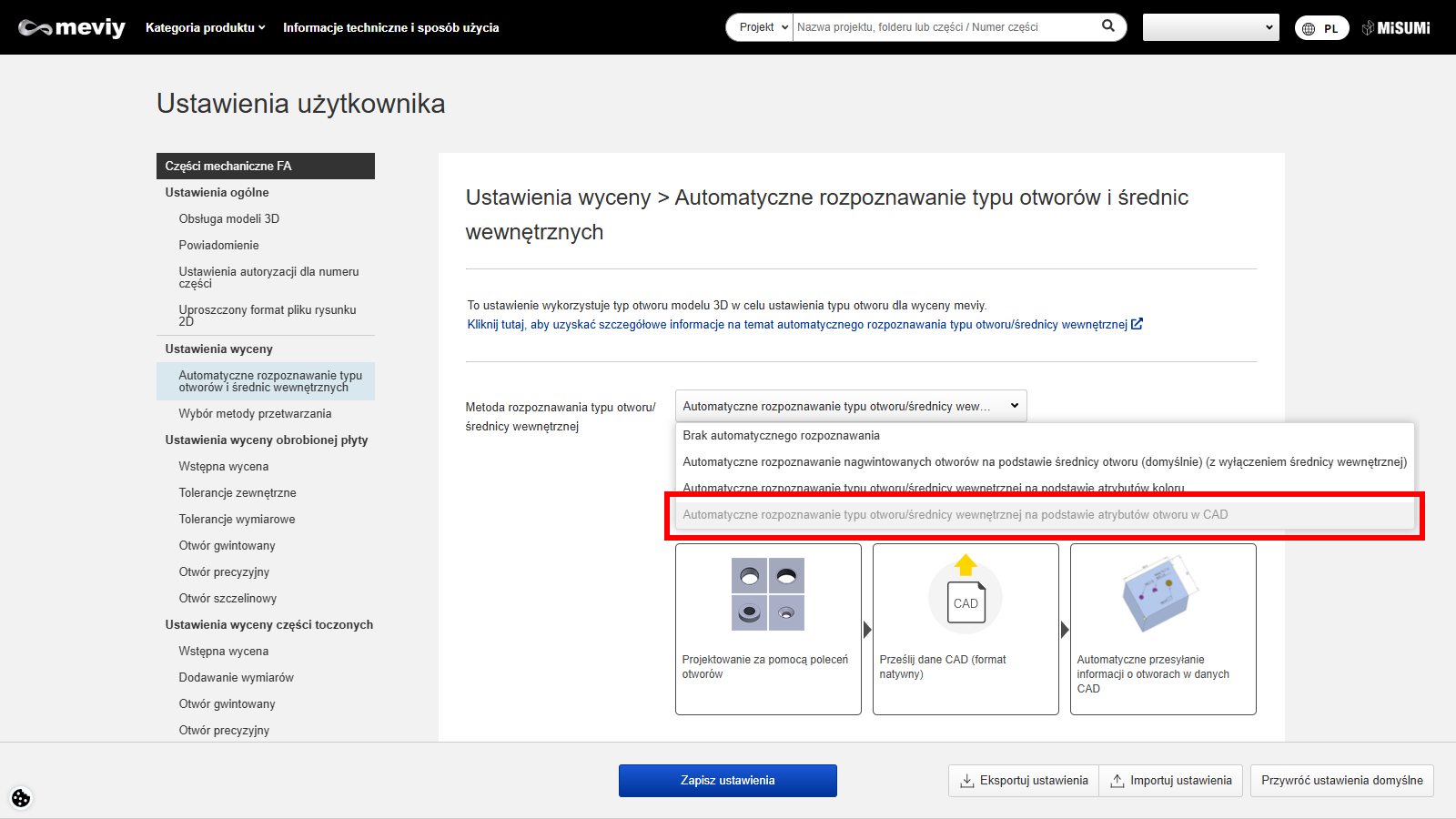

Metoda konfiguracji 4: Automatyczne rozpoznawanie typu otworu na podstawie atrybutów otworu CAD

  • Ta konfiguracja łączy atrybuty otworu utworzone za pomocą polecenia otworu (kreatora otworów) w oprogramowaniu CAD i rozpoznaje typ otworu.

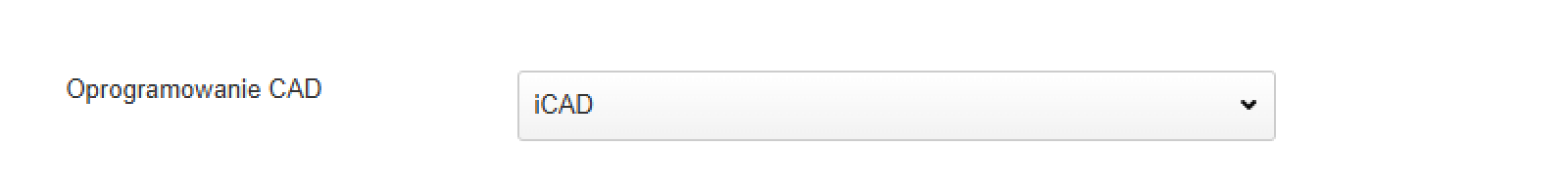

  • Wybierz oprogramowanie CAD, a następnie prześlij natywny format CAD.

Uwaga

  • Istnieją ograniczenia dotyczące danych CAD, z którymi można powiązać atrybuty otworów.
  • Kliknij tutaj, aby uzyskać szczegółowe informacje na temat CAD dla powiązań atrybutów otworów.

Zasady stosowania powiązań atrybutów otworów CAD

Aby powiązać atrybuty otworów CAD i rozpoznać typy otworów, należy zapoznać się z poniższymi zasadami.

Obsługiwane oprogramowanie CAD i format plików

(1) Proszę utworzyć plik przy użyciu oprogramowania CAD, który można połączyć, i przesłać go w formacie natywnym.

Informacje dotyczące tworzenia otworów CAD

  • (2) Otwory, które można połączyć, to otwory utworzone za pomocą polecenia otworu (kreatora otworów) w programie CAD.
  •  (Informacje na temat łączenia otworów i atrybutów można znaleźć w tabeli zgodności poleceń otworów według programu CAD.)
  • Jeśli nie zastosowano polecenia otworu, nie będzie możliwości przypisania atrybutu otworu.
  • (3) Nie gwarantujemy poprawnego powiązania otworów utworzonych za pomocą niestandardowych poleceń, ponieważ operacja nie została przetestowana.
  • (Dostosowanie: wprowadzanie zmian do istniejących standardów lub wymiarów, tworzenie nowych standardów itp.)
  • (4) Tylko otwory utworzone za pomocą poleceń powielania oznaczonych na czerwono mogą być powiązane.
  • Jednak tylko w SOLIDWORKS otwory, które zostały powielone, a następnie ponownie powielone, nie są rozpoznawane jako otwory utworzone za pomocą polecenia otwory i nie są powiązane z powiązaniem typu otworów.
(5) Efektywna głębokość otworów gwintowanych i precyzyjnych nie zostanie powiązana, a zastosowane zostaną informacje z okna dialogowego ustawień użytkownika.
(6) Obsługiwane są wyłącznie otwory z gwintem metrycznym; otwory z gwintem calowym nie są obsługiwane.
SOLIDWORKS iCAD SX
(2)
(4)
  • Obsługiwane polecenia powielania
  • I Kopiuj komponenty
  • II Powtórz kopiowanie komponentu
  • III Obróć kopiowany komponent
  • IV Lustro komponentu
  • V Lustro kopiowanego komponentu
(5)

tabeli zgodności poleceń otworów według programu CAD

  • Poniżej znajdują się typy otworów, które można połączyć, oraz warunki ustawienia polecenia otworu w iCAD.
  • Jeśli otwory zostały utworzone metodami innymi niż opisane tutaj, będą to otwory proste lub przelotowe.
  • Proszę zmienić typ otworu w przeglądarce 3D programu meviy.
Typ otworu (meviy) Warunki ustawienia polecenia otworu Opis Uzupełnienie
Otwór prosty/przelotowy
  • 1) Wybierz jedną z następujących opcji
  • – Otwór-02
  • – Otwór-02 (przenikający)
  • – Otwór-02 (przenikający)_Średni
  • – Otwór-02_Średni
  • 2) W przypadku użycia wartości zdefiniowanej przez użytkownika należy ustawić zmienną w następujący sposób
  • – l,d
  • Ustawienie wartości innej niż zmienna określona w definicji użytkownika spowoduje brak powiązania.
  • W przypadku użycia metody (1) lub (2) powiązanie zostanie utworzone.
  • Jeśli nie ma szczególnych powodów, zalecamy użycie metody (1).
Otwór prosty (otwór z pogłębieniem) *Tylko obrobione płyty
  • 1) Wybierz jedną z poniższych opcji
  • – Otwór-01
  • – Otwór-01 (przechodzący)
  • – Otwór-01 (przechodzący)_Średni
  • – Otwór-01 (śruby z łbem gniazdowym)
  • – Otwór-01 (śruby z łbem gniazdowym)_Średni
  • 2) W przypadku użycia wartości zdefiniowanych przez użytkownika należy ustawić następujące zmienne
  • – l,lz,dn,D
Precyzyjny otwór *Tylko obrobione płyty
  • 1) Wybierz otwór utworzony przez użytkownika.
  • Informacje na temat tworzenia otworów zdefiniowanych przez użytkownika znajdują się poniżej.
  •  – Efektywną głębokość można ustawić w ustawieniach użytkownika.
  •  – Średnica otworu odnosi się do średnicy w pliku CAD 3D, a klasa zakresu tolerancji odnosi się do ustawień polecenia otworu. Jeśli tolerancja dopasowania nie jest ustawiona, odnosi się ona do klasy zakresu tolerancji użytej w ustawieniach użytkownika.
  •  – Ponieważ tolerancji po obu stronach (np. ±0,02) i tolerancji po jednej stronie (np. +0,02/0) nie można połączyć, należy potwierdzić i ustawić w przeglądarce 3D. Początkowe wyświetlenie odnosi się do klasy zakresu tolerancji ustawionej w ustawieniach użytkownika.
Otwór gwintowany i otwory wiercone z gwintem/gwintowane
  • 1) Wybierz jedną z poniższych opcji
  • – Otwór-03
  • – Otwór-03 (Dolny zamknięty)
  • – Otwór-03 (Dolny zamknięty)_Stopień 2
  • – Otwór-03 (przenikający)
  • – Otwór-03 (przenikający)_Klasa2
  • – Otwór-03_Klasa3
  • 2)  W przypadku użycia wartości zdefiniowanej przez użytkownika należy ustawić zmienną w następujący sposób
  • – l,d,a
  • – l,lr,d,a,ls
  • – l,ls,d,a
  • – l,lr,d,a
  • Jeśli nie można uzyskać rozmiaru skoku, jest on rozpoznawany jako gwint gruboziarnisty.

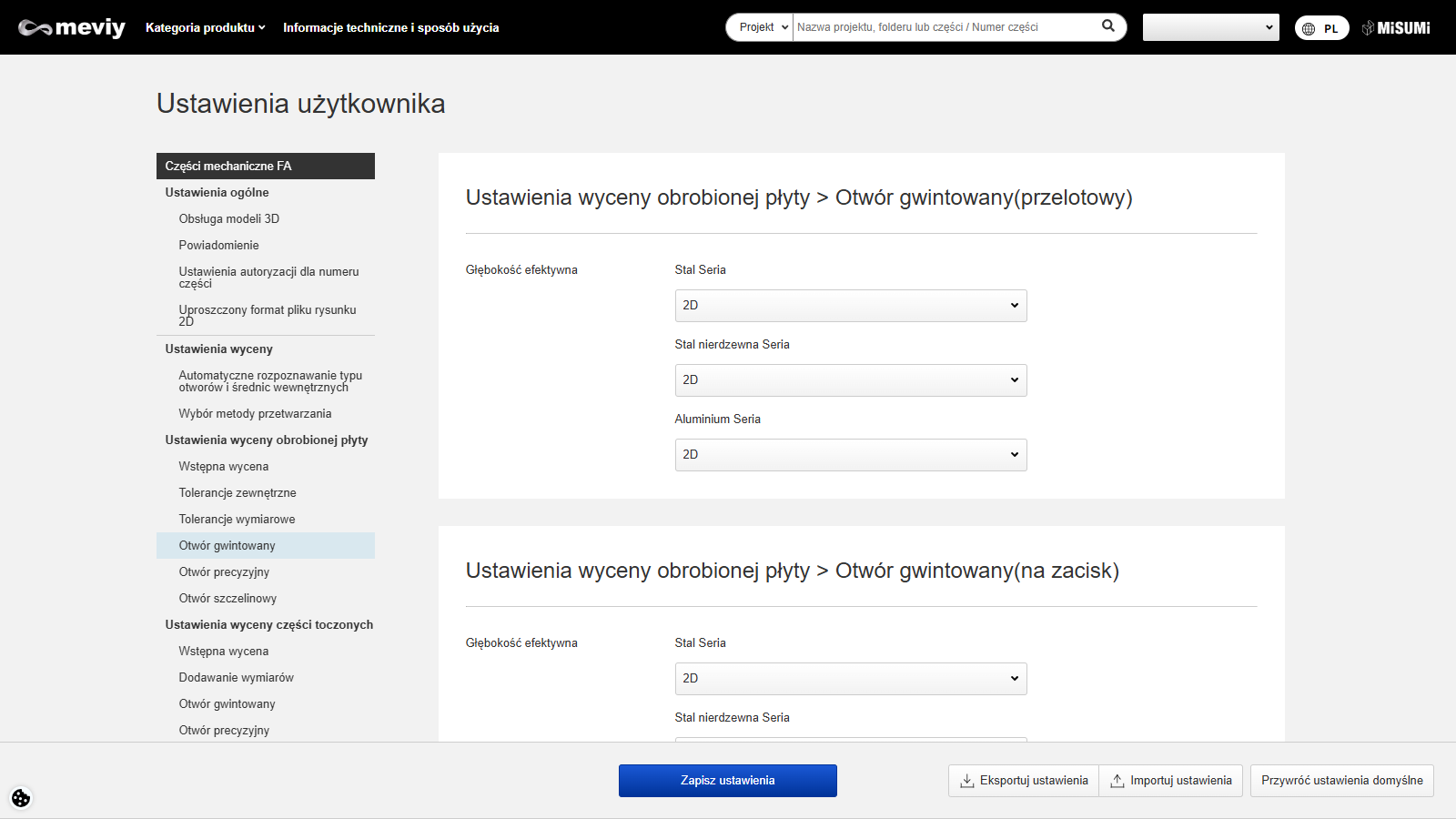

  • Efektywna głębokość dotyczy informacji ustawionych w oknie dialogowym Otwór zdefiniowany przez użytkownika.
  • Kształt i rozmiar są oparte na zasadach gwintowania z gratowaniem firmy meviy.
  • Kliknij tutaj, aby wyświetlić zasady gwintowania blach.
  • 1) i 2) można połączyć za pomocą dowolnego z nich. Jeśli nie ma żadnych szczególnych powodów, zalecamy użycie 1).
  • W przypadku użycia opcji 2) należy wprowadzić średnicę nominalną w polu „Nominal”.
  • W takim przypadku, jeśli nie zostanie dołączona litera M, nie zostanie to rozpoznane jako średnica nominalna.
Otwór z łbem stożkowym
  • (1)Wybierz jedną z następujących opcji
  • – Złoże stożkowe (przenikające)
  • – Złoże stożkowe (przenikające)_Średnie
  • 2)  Jeśli używasz ustawień zdefiniowanych przez użytkownika, ustaw zmienną w następujący sposób
  • – l,dk,dn,t
  • – l,dk,d,d,t
Otwór bez połączenia, np. 1
  • Otwory wykonane za pomocą poniższych poleceń nie mogą być łączone.
  • (1)ParallelPipeThreads
  • (2)TaperPipeThreads
 Jeśli otwory zostały wykonane za pomocą tych poleceń, nie mogą być łączone
Otwory nielączalne, np. 2
  • Otwory wykonane za pomocą poniższych poleceń nie mogą być łączone.
  • ①Sabtract
  • ②Subtract (Zachowaj odjęte elementy)
  • Wybrane są inne części maszyny, a otwory wykonane przy użyciu poleceń innych niż „Arrange Part” nie mogą być łączone.
 Jeśli otwory zostaną wykonane przy użyciu tych poleceń, zostanie wyświetlony komunikat „Polecenie otworu nie zostało użyte”.

Konfiguracja otworów zdefiniowana przez użytkownika dla iCAD

Kroki ustawiania Obraz referencyjny Opis
Odniesienie
  • Informacje na temat konfigurowania otworów zdefiniowanych przez użytkownika można znaleźć poniżej.
  • *Struktura folderów i nazwy plików na obrazku po lewej stronie mogą się różnić w zależności od ustawień instalacji.
  • iCADSX\MAN
  • part_regi_guide.PDF
  • Rozdział 5: Ustawianie elementów związanych z otworami
1)Skopiuj oryginalne dane
  • Skopiuj oryginalne dane do celów referencyjnych z (1) do (2)
  • 1)CADSX\JISPARTS\JIS\3D\04_ScrewHole
  • 2)ICADSX\JISPARTS\USER
2)Zmień nazwę skopiowanego folderu i danych w nim zawartych
  • Można nadać plikowi dowolną nazwę.
  • *Jednak w przypadku otworów precyzyjnych w nazwie należy podać klasę zakresu tolerancji pasowania.
3) Zmiana zawartości pliku Excel
  • W kolumnie obok kolumny „ArgNam” należy wpisać nazwę otworu, a w kolumnie obok kolumny „HOLE_D_VALUE” – szczegółowe informacje (typ otworu itp.).
  • Usuń wiersze JISNAME, Arrangement Attribute i Arrangement Attribute Additional Information (ramka czerwona).

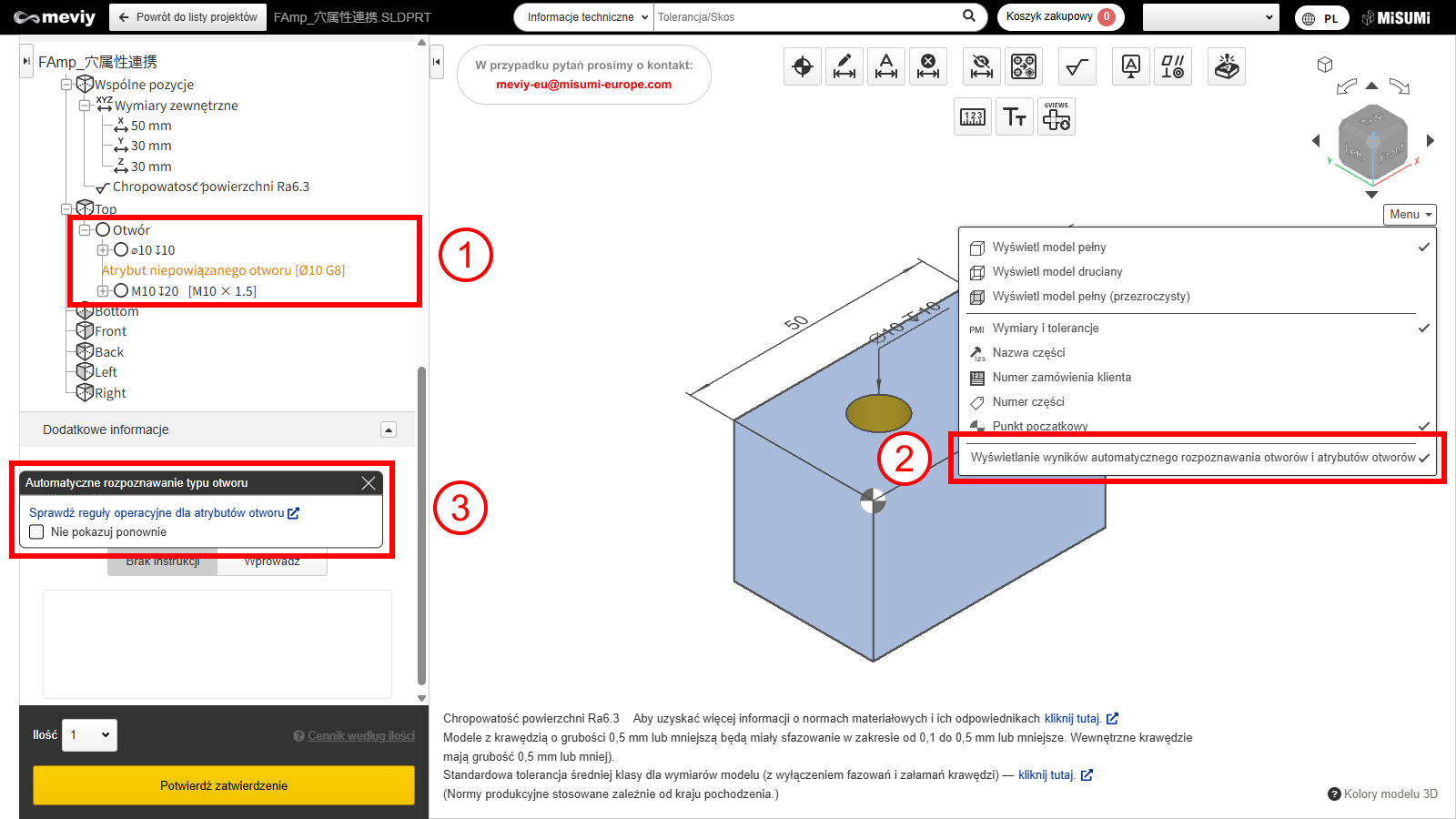

Jak sprawdzić wyniki automatycznego rozpoznawania otworów i atrybuty otworów

Wyniki automatycznego rozpoznawania otworów i informacje o atrybutach otworów CAD można sprawdzić w przeglądarce 3DViewer.

KROK1:

Informacje o atrybutach otworów CAD są wyświetlane po prawej stronie każdego otworu w drzewie jako [czarny tekst]. Jeśli połączenie nie powiodło się, zostanie to wyświetlone jako [żółty tekst] z adnotacją „Atrybuty otworów niepowiązane ”.
KROK2:

Można sprawdzić reguły stosowania dla połączeń atrybutów otworów.

KROK3:
Szczegóły otworów zawierają dane o przypisanych kolorach.

Uwaga

*Te atrybuty otworów są wynikiem powiązania opartego na własnych regułach meviy i mogą nie odpowiadać wartościom atrybutów otworów ustawionym w oprogramowaniu CAD. Należy sprawdzić wyniki automatycznego rozpoznawania otworów po uruchomieniu funkcji [Automatyczne rozpoznawanie typów otworów na podstawie atrybutów otworów CAD] oraz po zmianie oprogramowania CAD, wersji lub ustawień środowiska.

Informacje CAD dotyczące powiązania atrybutów otworów

Poniżej znajdują się formaty CAD obsługujące powiązanie z atrybutami otworów
Formaty CAD
Nazwa CAD Natywny Format pośredni
(.sldprt)(.icd) (.x_t)(.x_b)(.xmt_txt)
SOLIDWORKS 〇 ｰ
iCAD SX 〇 ｰ
Inne CAD ｰ ｰ

Uwaga

W przypadku modeli lub formatów CAD nieobsługiwanych przez meviy rozpoznawanie typów otworów nie jest gwarantowane.
