Modyfikacja informacji o otworach
Wybór otworów do modyfikacji
Przeglądarka 3D

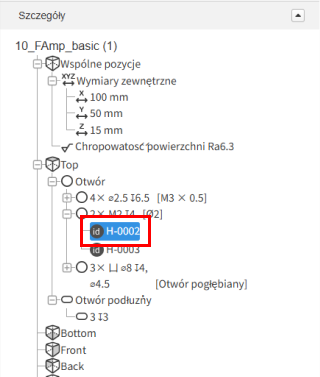

Widok drzewa

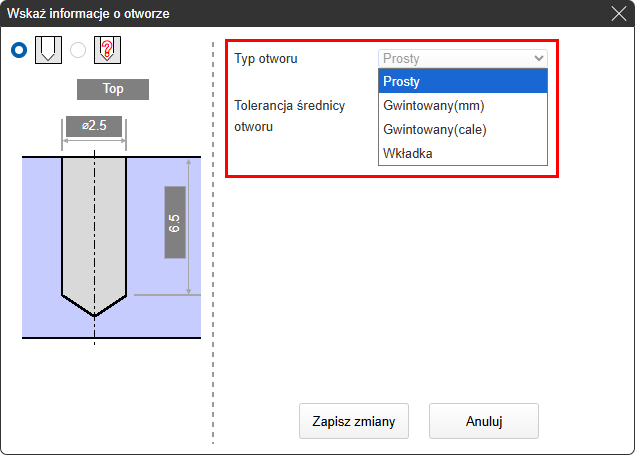

Wybór i aktualizacja typów otworów
Uwaga
Pamiętaj, aby sprawdzić typ otworu w przeglądarce 3D lub w widoku drzewa.
- Otwory dokładne nie są rozpoznawane. Upewnij się, że zostały poprawnie skonfigurowane.
- W zależności od używanego systemu CAD 3D postrzeganie typów otworów może się różnić.
- Jeśli możliwe są zarówno otwory gwintowane, jak i proste, system rozpozna je jako otwory gwintowane.
Wskazówka
- Dokładność rozpoznawania typów otworów można poprawić, ustawiając opcję [Ustawienia metody identyfikacji gwintów] w [Ustawieniach użytkownika]. → Procedura uzyskiwania wyceny
- Zmiana typu otworu dotyczy całej grupy. Jeśli chcesz przypisać różne typy otworów poszczególnym elementom w grupie, najpierw Rozdzielanie otworów zgrupowanych.
- Dokładność otworów prostych można dostosować, zmieniając typ tolerancji średnicy otworu.
Określanie kształtu dna otworu

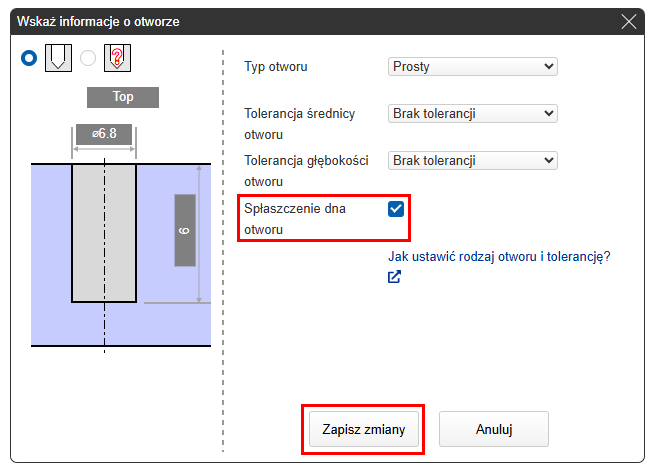

W oknie dialogowym [Instrukcja informacji o otworze] zaznacz opcję „Spłaszcz dno otworu” i kliknij [Aktualizuj].
Uwaga
Upewnij się, że sprawdziłeś określony kształt dna otworu w oknie dialogowym Instrukcji informacji o otworze, w przeglądarce 3D oraz w widoku drzewa.
- Określenie kształtu dna otworu nie powoduje zmiany modelu w przeglądarce 3D.
- Gwinty, wkładki, otwory prowadzące, długie otwory oraz otwory stożkowe nie mogą mieć definiowanego kształtu dna.

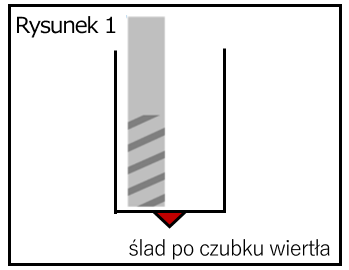

- Jeśli otwór o średnicy Φ5 lub mniejszej zostanie określony jako płaski, końcówka wiertła („pępek”) może pozostać z powodu ograniczeń obróbki.
- Jeśli kształt dna otworu nie zostanie określony, dno modelu może być płaskie, ale ze względu na charakterystykę obróbki wykończenie może być stożkowe – i odwrotnie.
Wskazówka

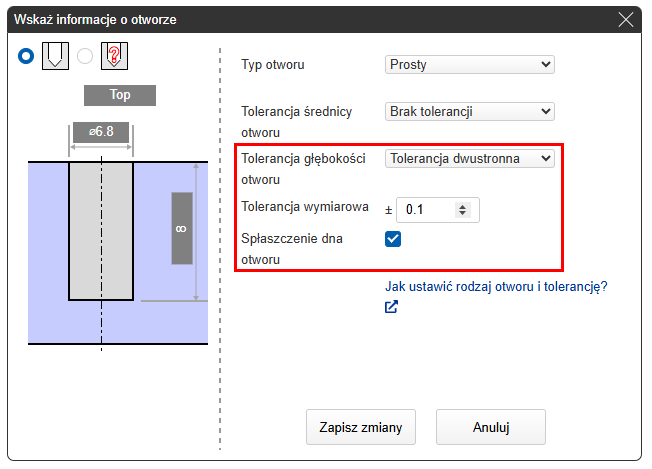

Jeśli określisz kształt dna otworu prostego w ograniczniku jako „płaski”, możesz ustawić tolerancję głębokości otworu.
Określanie tolerancji głębokości otworu lub efektywnej tolerancji głębokości

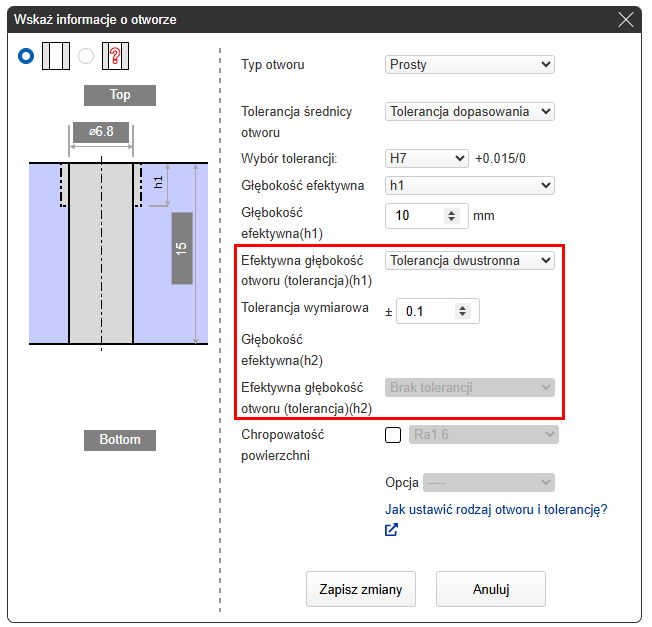

W oknie dialogowym Instrukcje informacji o otworze wybierz tolerancję głębokości otworu lub efektywną tolerancję głębokości, a następnie kliknij [Aktualizuj].
Uwaga
Jeśli ustawisz tolerancję głębokości otworu prostego w ograniczniku, kształt dna otworu zostanie automatycznie określony jako płaski.
