Ändern von Bohrungsinformationen

Bohrungsausführungen können je nach Bohrungsdurchmesser geändert werden.

Achtung

Überprüfen Sie die Bohrungsausführung im 3D-Viewer oder in der Strukturansicht.
  • Präzisionsbohrungen werden nicht identifiziert. Stellen Sie sicher, dass Sie die Einstellungen entsprechend konfigurieren.
  • Die Identifizierung der Bohrungsausführung kann je nach CAD-Paket variieren.
  • Wenn eine Bohrung sowohl eine Gewindebohrung als auch eine gerades Bohrung sein könnte, wird sie als Gewindebohrung gekennzeichnet.

Tipp

Sie können die Genauigkeit der Bohrungsidentifikation erhöhen, indem Sie [Einstellungen für die Identifikation von Gewindebohrungen] in den [Benutzereinstellungen] konfigurieren. → Angebotsverfahren

Auswahl der zu ändernden Bohrungen

Doppelklicken Sie im 3D-Viewer oder in der Strukturansicht auf die zu ändernde Bohrung.

3D-Viewer

Strukturansicht

Strukturansicht

Tipp

Änderungen an der Bohrungsausführung werden auf eine ganze Gruppe angewendet. Wenn Sie also für jede Bohrung in der Gruppe eine andere Bohrungsausführung angeben möchten, müssen Sie zuerst Aufteilung von gruppierten Bohrungen.

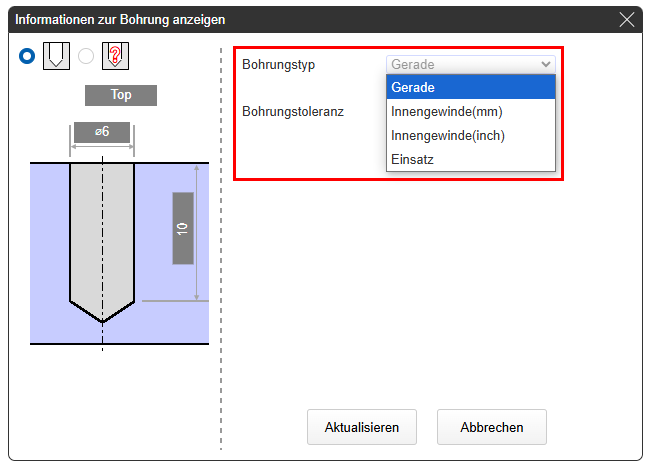

Auswählen und Aktualisieren von Bohrungsausführungen

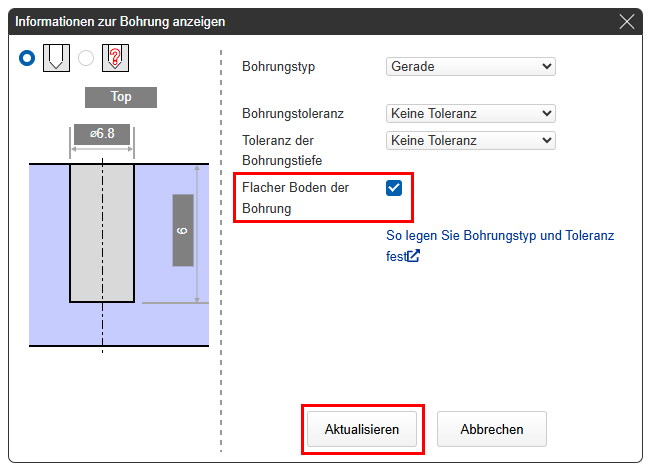

Wählen Sie im angezeigten Dialogfeld [Anzeige der Bohrungsinformationen] die Bohrungsausführung aus, und klicken Sie auf [Aktualisieren].

Auswählen und Aktualisieren von Bohrungsausführungen

Tipp

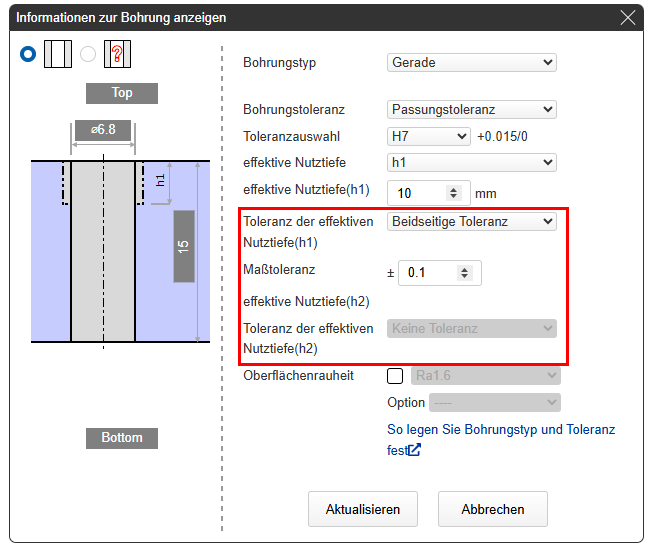

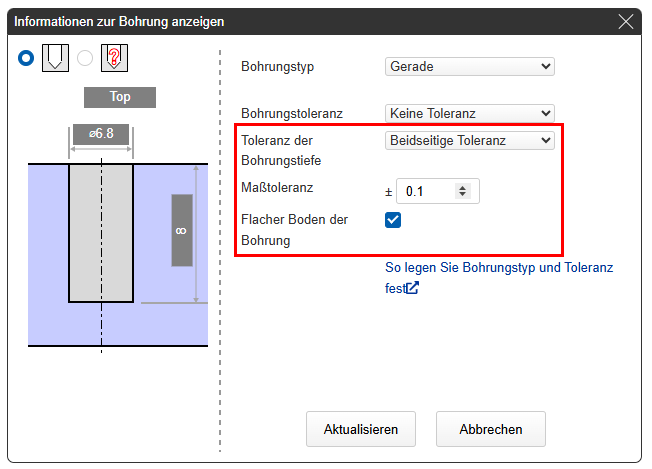

Die Genauigkeit gerader Bohrungen kann durch Änderung des Toleranztyps des Bohrungsdurchmessers geändert werden.
