Automatyczne dodawanie wymiarów i tolerancji

Funkcja automatycznie dodaje wymiary odległości oraz tolerancje od punktu bazowego do otworów precyzyjnych podczas przesyłania modelu.

Jest to wygodna funkcja, która nie wymaga ręcznej konfiguracji.

Czym jest automatyczne dodawanie wymiarów i tolerancji?

Funkcja automatycznie dodaje wymiary odległości oraz tolerancje od punktu bazowego do otworów precyzyjnych podczas przesyłania modelu.
*Aby skorzystać z tej funkcji, należy wcześniej skonfigurować powiązanie atrybutów koloru CAD lub atrybutów otworów.（Patrz：Typ automatycznego rozpoznawania otworu / wewnętrznej średnicy）

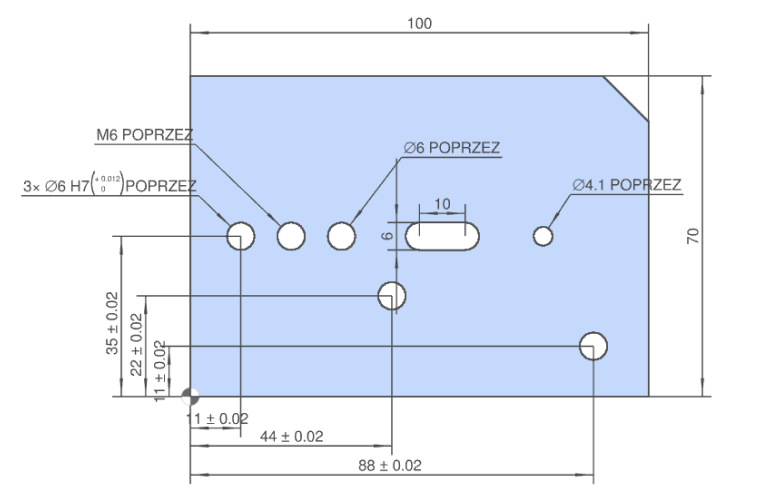

■Wymiar odległości od punktu bazowego do otworu precyzyjnego
■Tolerancja wymiaru odległości od punktu bazowego do otworu precyzyjnego

Jak korzystać z tej funkcji

Przed użyciem funkcji skonfiguruj powiązanie atrybutów koloru CAD lub atrybutów otworów.
Szczegółowe ustawienia opisano na stronie instrukcji po prawej stronie.（Patrz：Typ automatycznego rozpoznawania otworu / wewnętrznej średnicy）
■Powiązanie atrybutów koloru

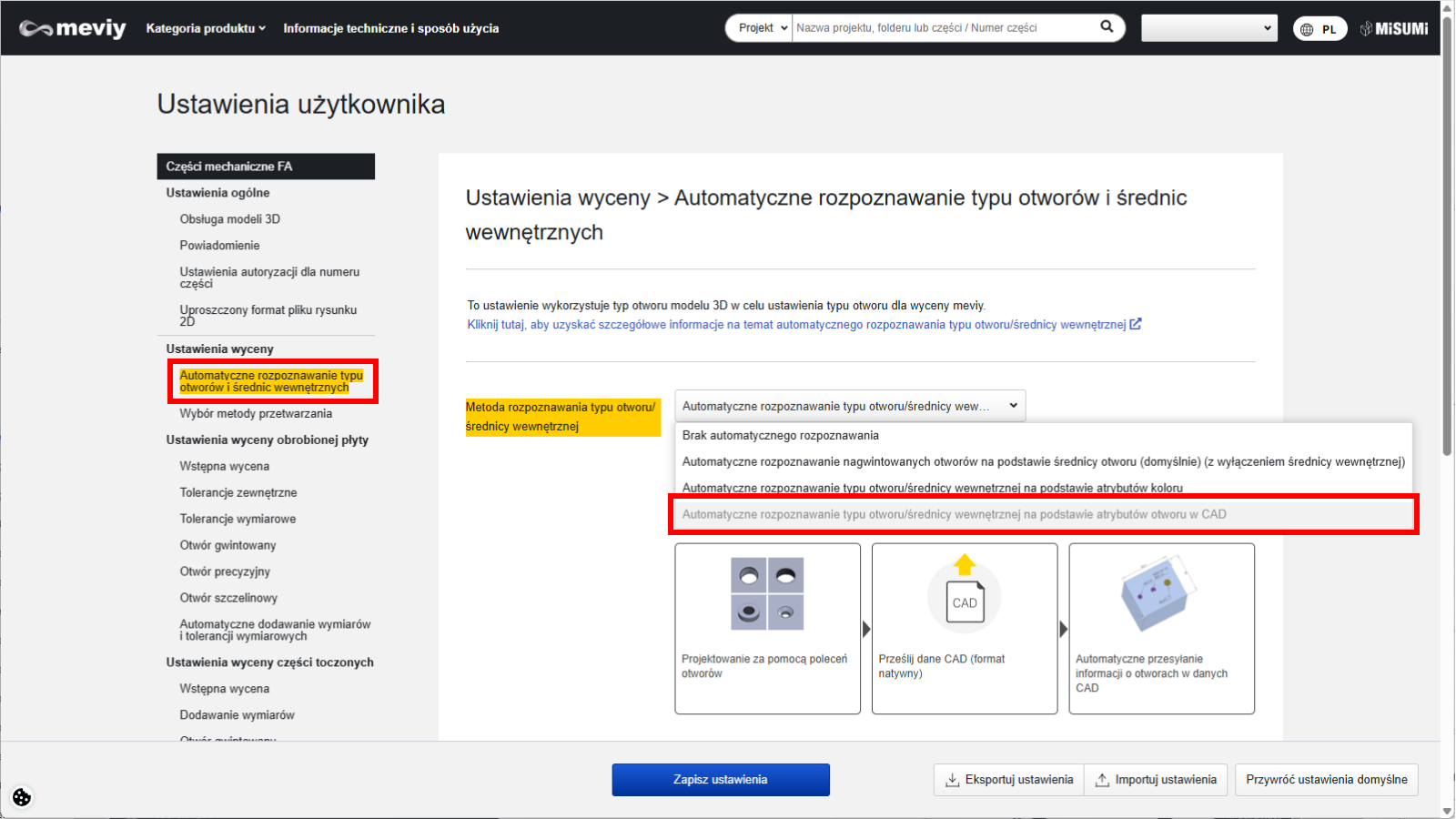

■Powiązanie atrybutów otworów
Aby skorzystać z tej funkcji, należy najpierw zapisać ustawienia użytkownika.

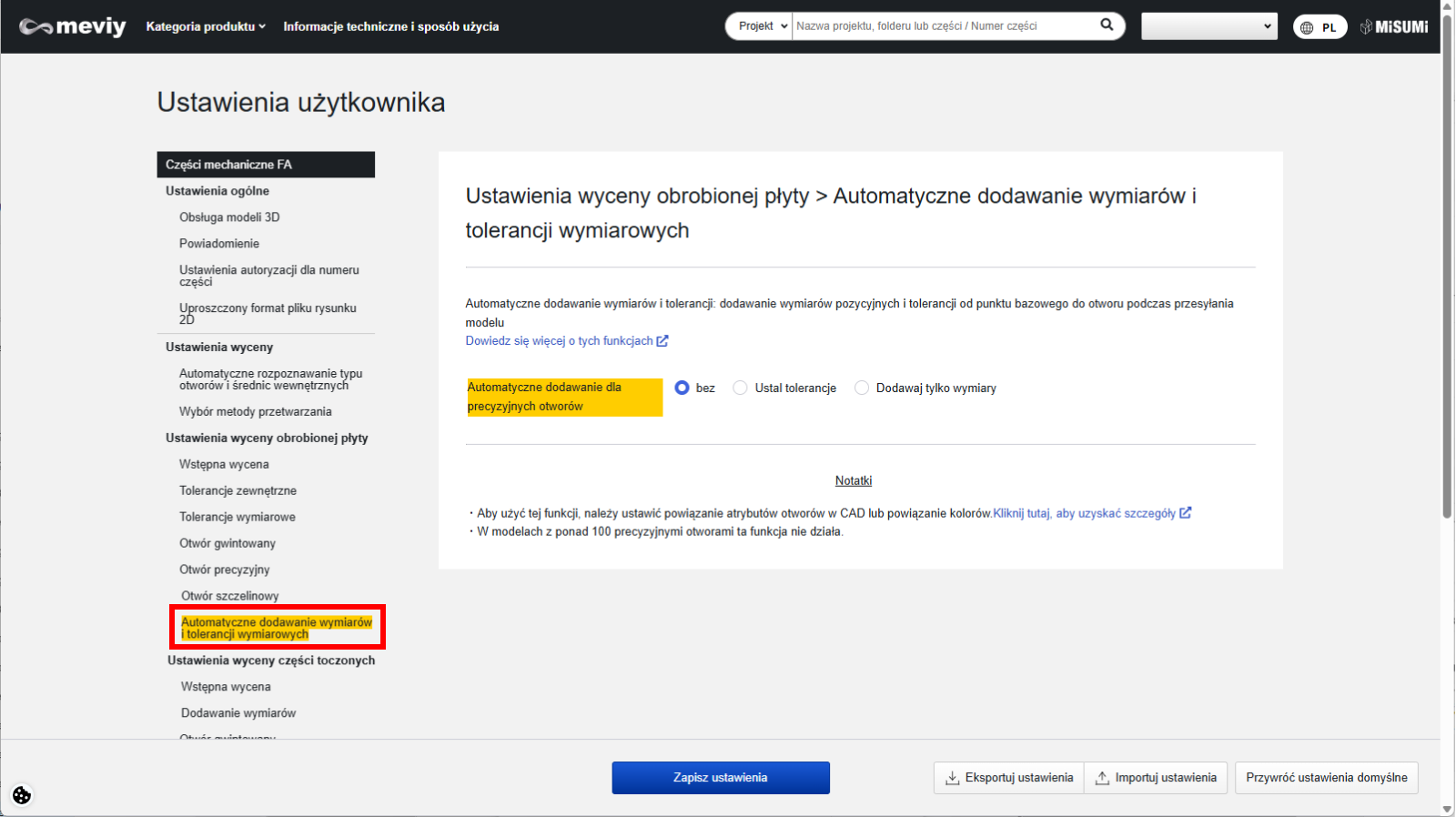

■Krok1： W ustawieniach użytkownika wybierz opcję „Automatyczne dodawanie wymiarów i tolerancji wymiarowych”.

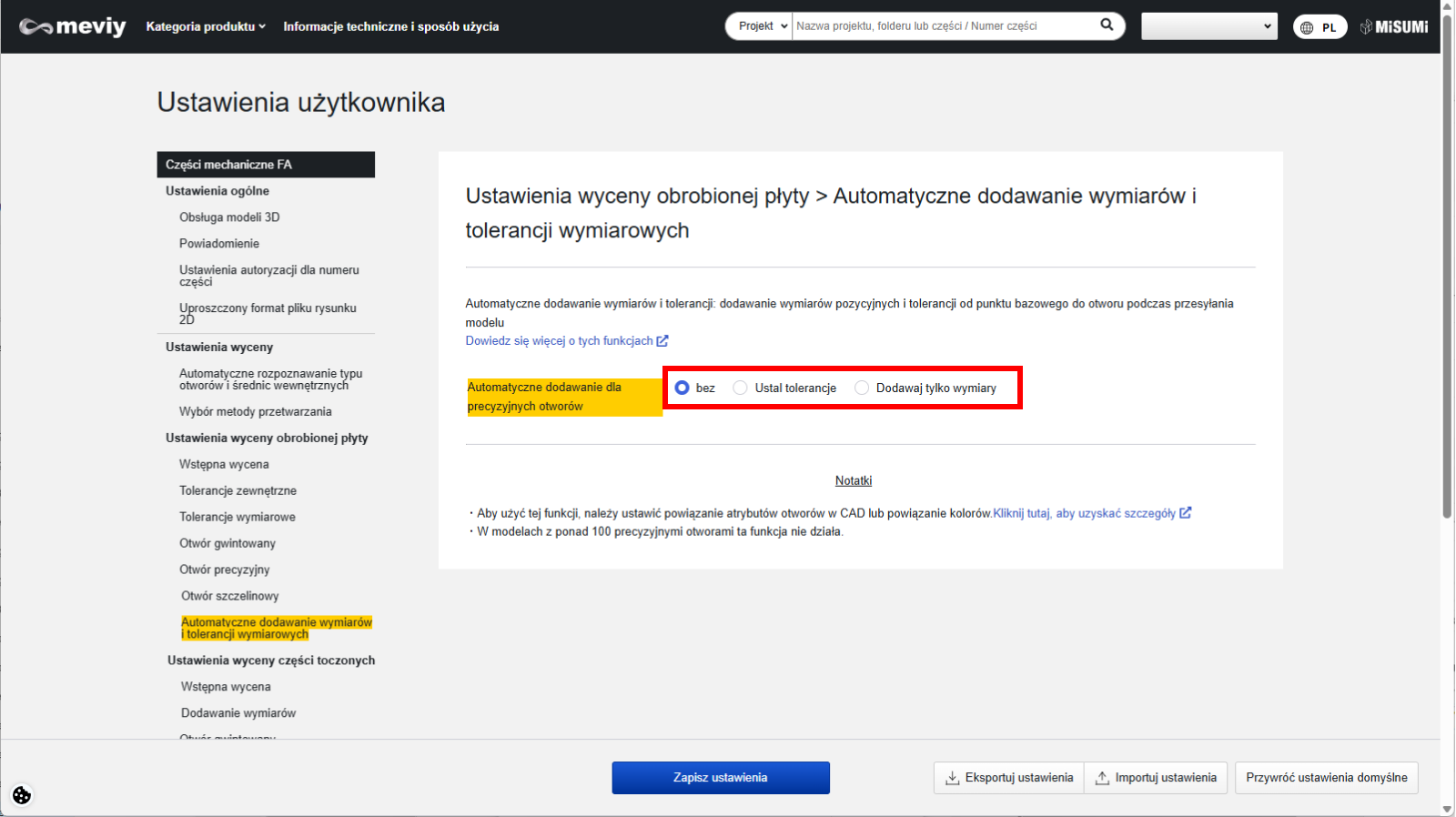

■Krok2： Wybierz opcję „Ustal tolerancje” lub „Dodawaj tylko wymiary”.

Uwagi

  • Aby ustawić tolerancję wymiarową, kliknij „Ustal tolerancje”.
  • Aby dodać tylko wymiary, wybierz „Dodawaj tylko wymiary”.

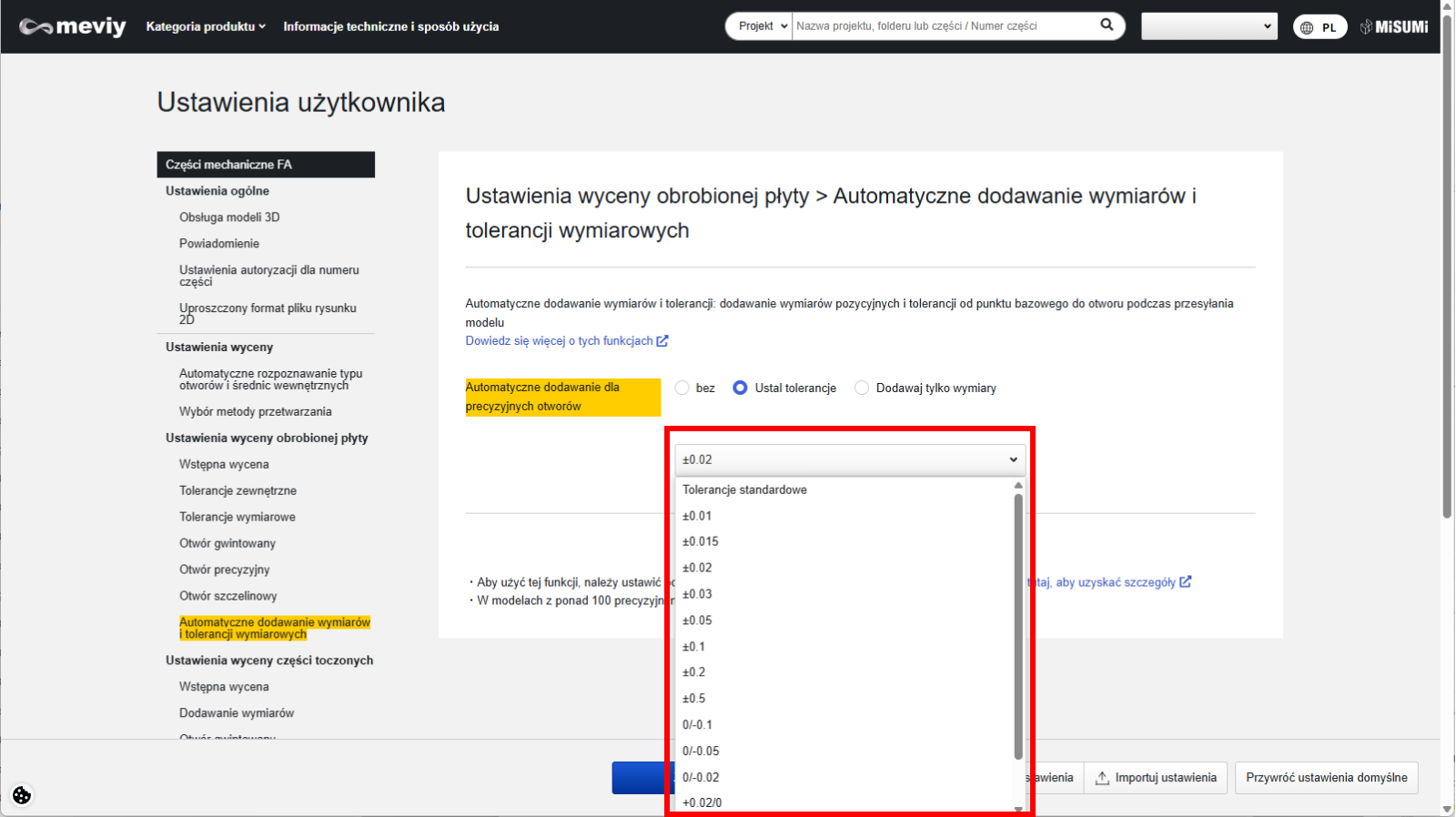

■Krok3： Jeśli wybrano „Ustal tolerancje”, wybierz wartość tolerancji.

Uwagi

Po wybraniu opcji „Dodawaj tylko wymiary” nie można ustawić wartości tolerancji.

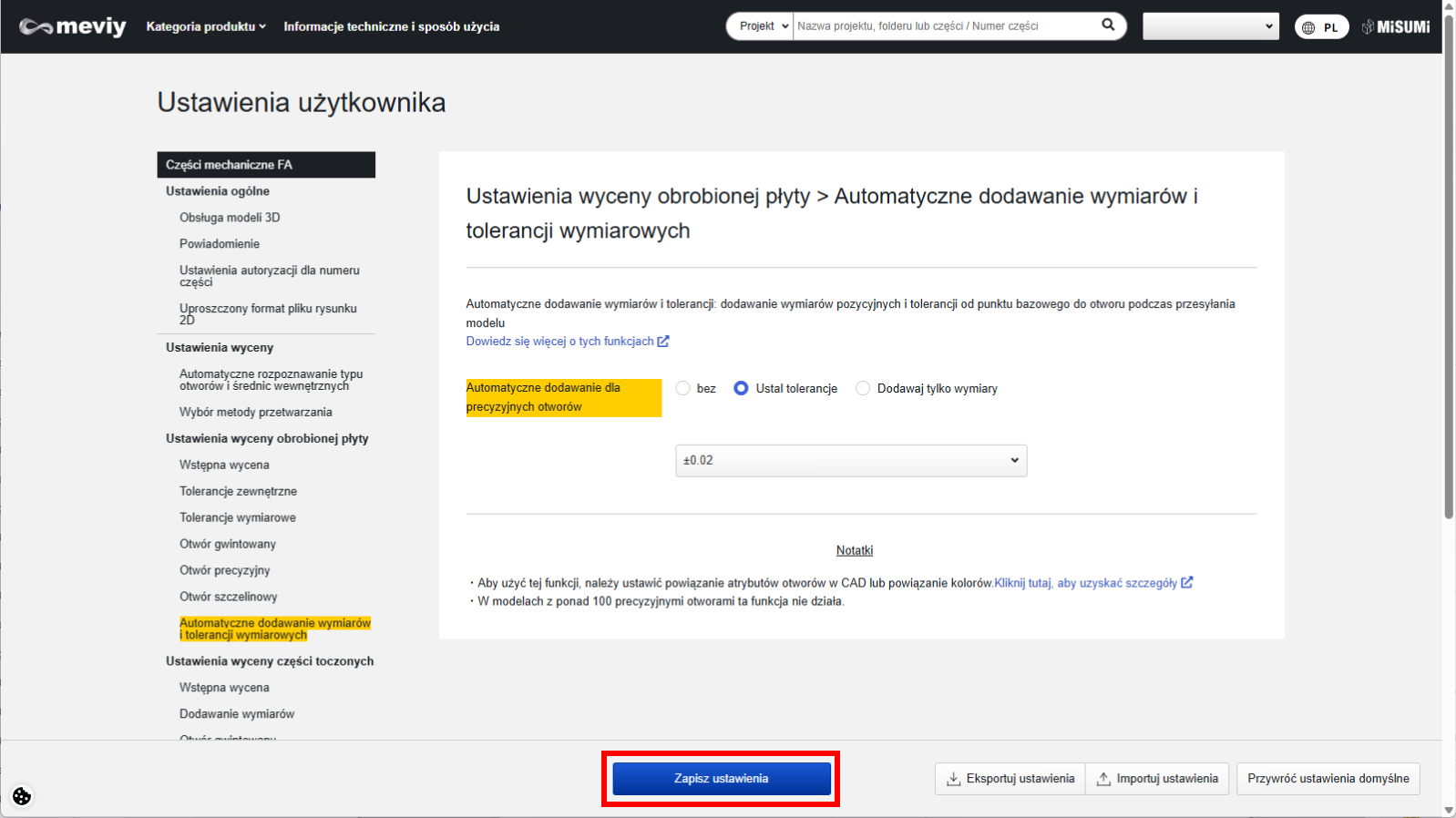

■Krok4： Kliknij „Zapisz ustawienia”.
Po zapisaniu ustawień użytkownika prześlij model do serwisu meviy.

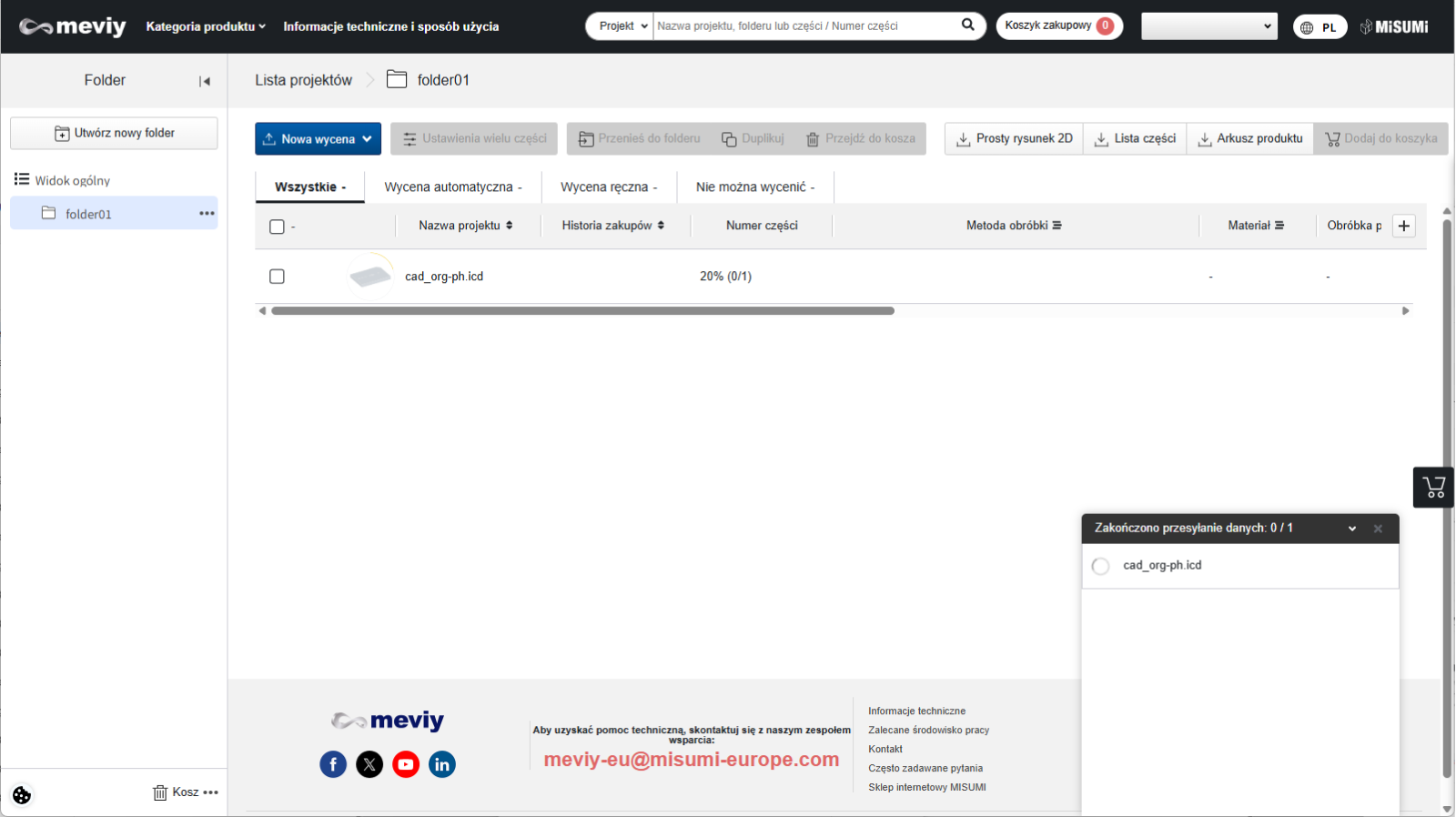

■Krok5： Prześlij model do serwisu meviy.

Uwaga

*Prześlij model CAD z atrybutami koloru lub otworów.

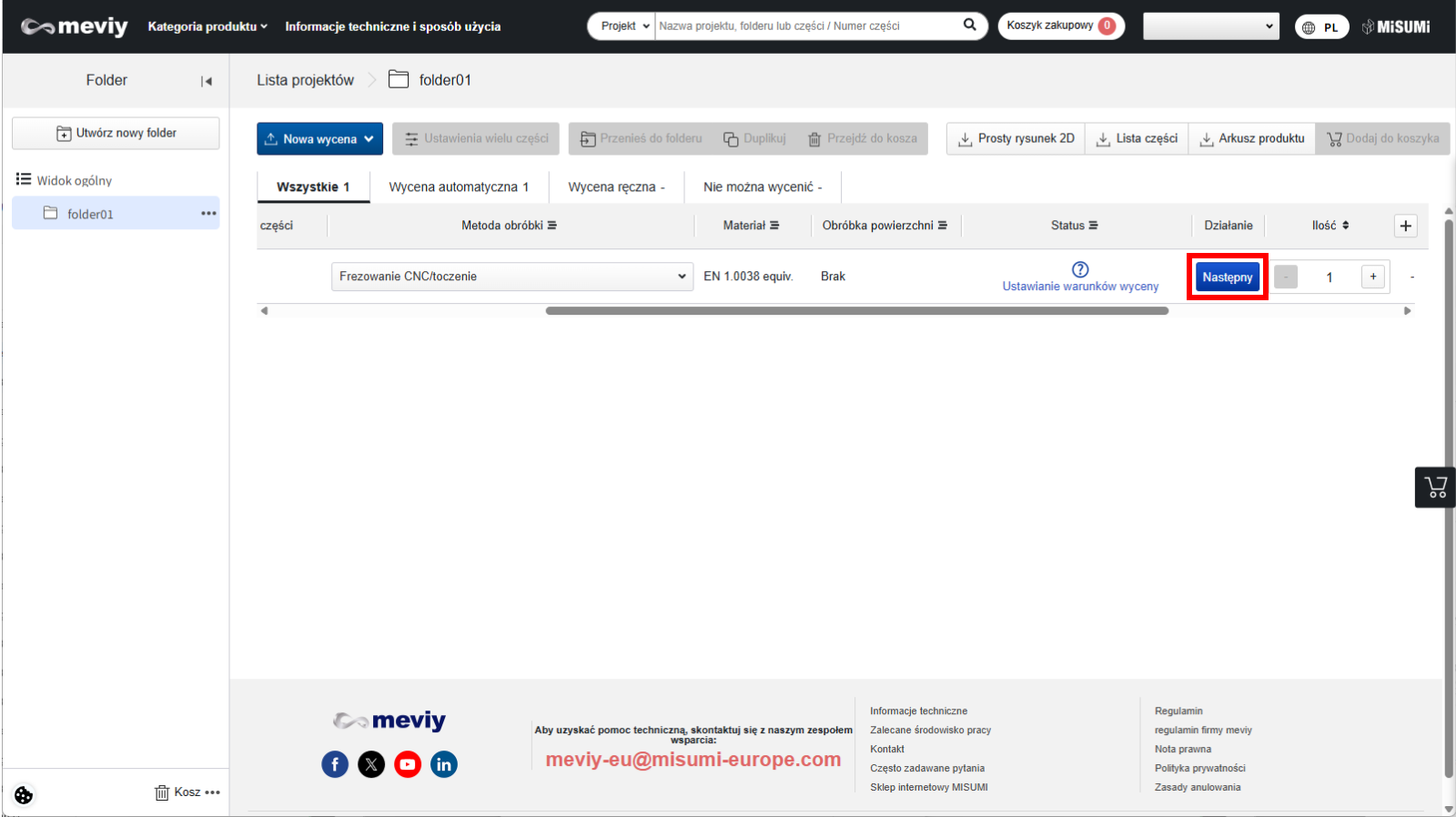

■Krok6： Kliknij „Następny”, aby przejść do ekranu wyceny.

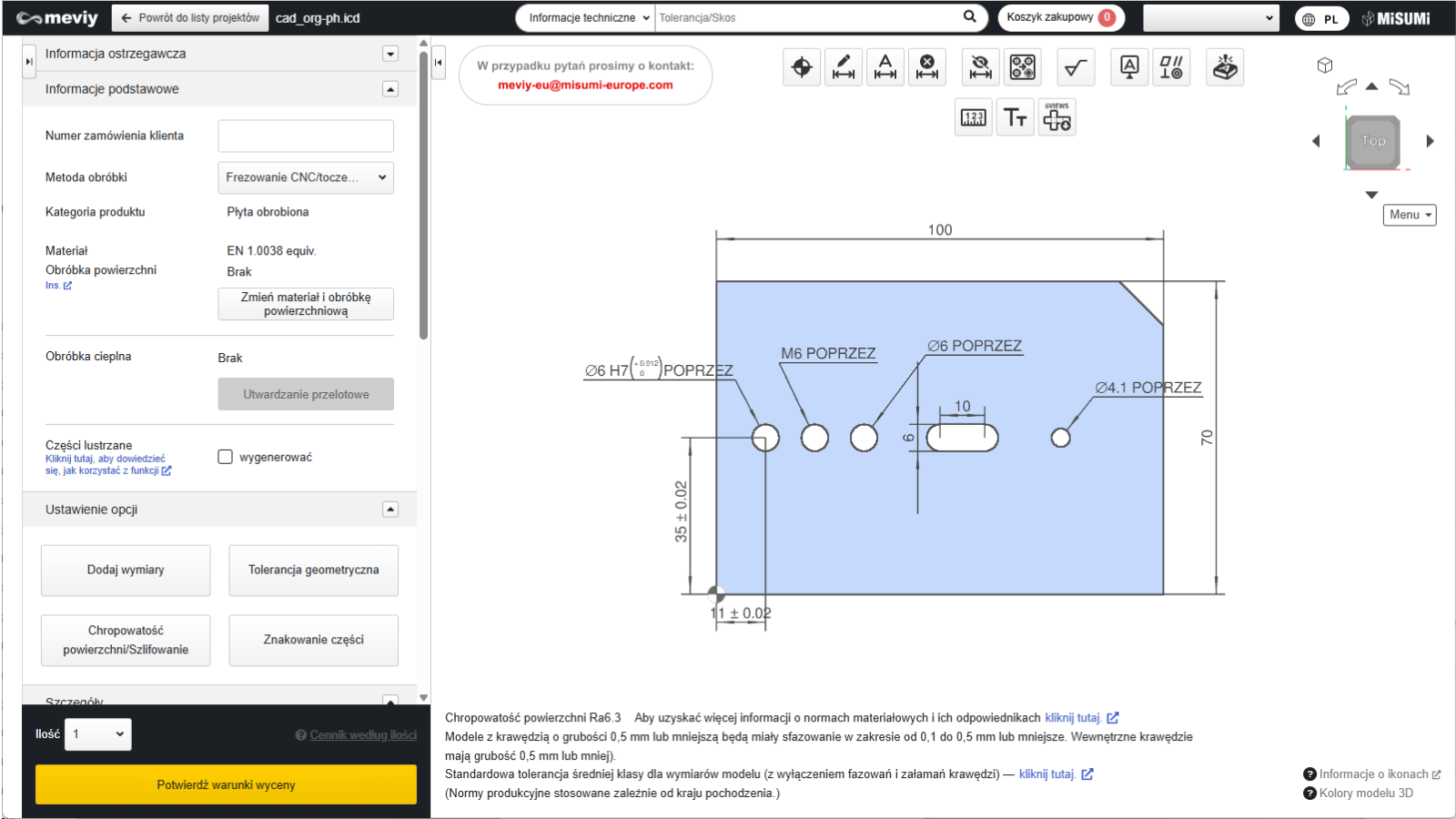

Po otwarciu ekranu wyceny automatycznie ustawiana jest tolerancja wymiaru odległości zapisana w ustawieniach użytkownika.

Uwagi
