Różnice między modelem 3D a wykonanym elementem
Z reguły gotowy wyrób odpowiada modelowi CAD 3D. Jednak w następujących przypadkach mogą wystąpić rozbieżności między danymi CAD 3D a rzeczywistym produktem:
Ostre narożniki wewnętrzne/zewnętrzne
· Jeśli zewnętrzny narożnik jest ostry lub ma promień mniejszy niż C0.5, wykończenie będzie następujące:
- – Zewnętrzny narożnik: C0.1 do maks. 0.5
- – Wewnętrzny narożnik: R0.1 do maks. R0.5
Kształt dna otworu nieprzelotowego
- Nawet jeśli dno modelu jest płaskie, w rzeczywistości może mieć kształt stożkowy z powodu ograniczeń technologicznych – i odwrotnie. Może to skutkować przebiciem otworu, kolizją z innymi elementami modelu, deformacją lub uwypukleniem.
- Jeśli to nieakceptowalne, nalezy wpisać w komentarzu do otworu: „średnica (ø), głębokość, płaskie dno” i poprosić o ręczną wycenę w dziale wsparcia meviy.

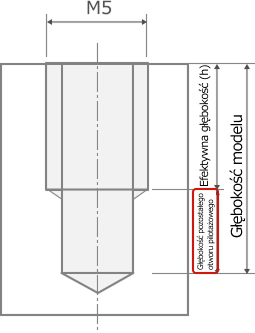

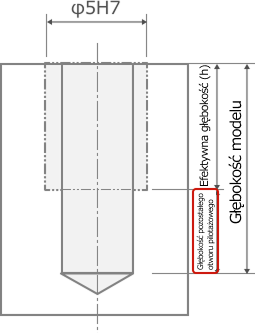

Otwory pilotażowe pod gwintowanie lub otwory precyzyjne
Głębokość otworu pilotażowego może odbiegać od modelu. Jeżeli efektywna głębokość (h) przekracza wartość referencyjną [głębokość modelu minus głębokość pozostała otworu pilotażowego], otwór może się przebić.
 |
| Wartość referencyjna głębokości otworu pilotażowego = skok × 2.5 + 2 mm |
 |
| Wartość głębokości pozostałej otworu pilotażowego = 2.7 mm |
Kształt odciążenia narożników przy obróbce kieszeni
W przypadku wskazania szlifowania powierzchni wewnętrznej kieszeni, w narożnikach tworzony jest kształt odciążający.

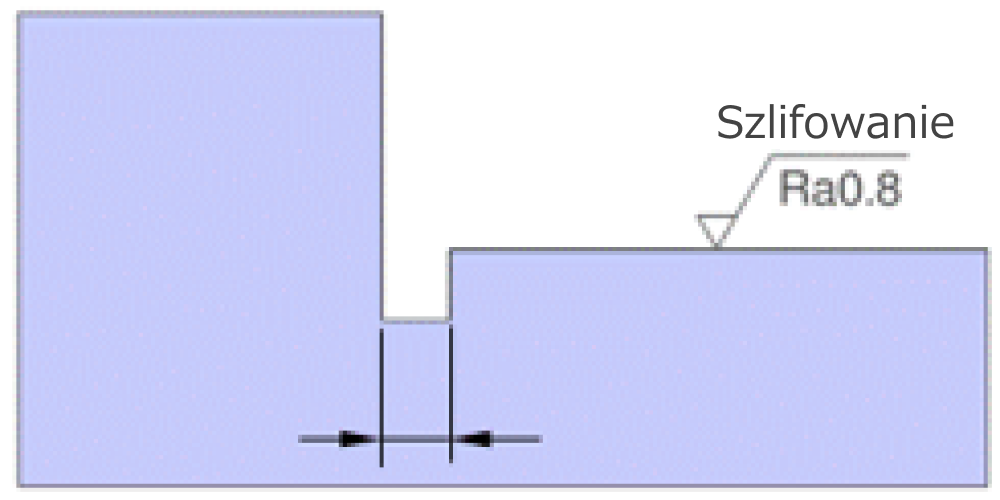

Szerokość rowka odciążającego: 2–3 mm, maks. 4 mm

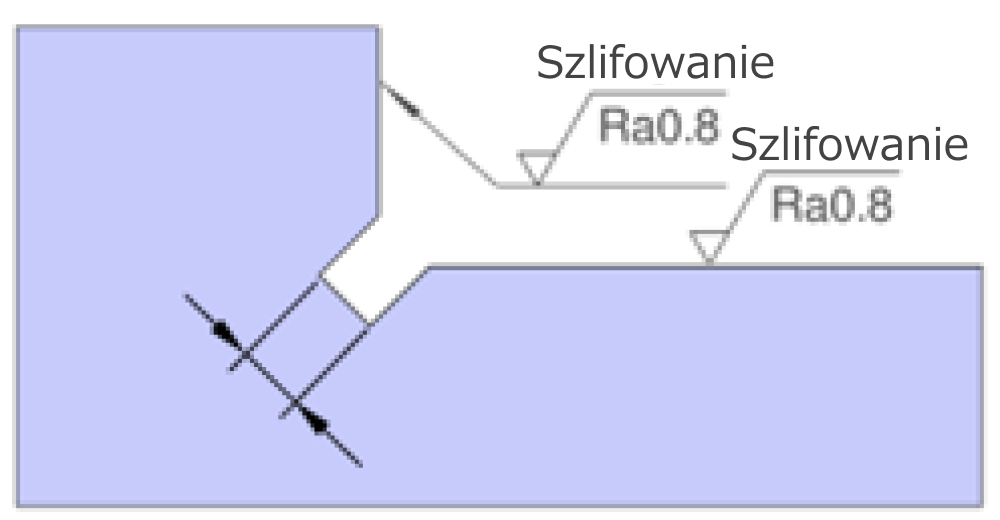

Otwór odciążający: Ø2–3, maks. Ø4
