Medición de modelos 3D

Esta función permite la medición de los modelos cargados.

Introducción en pantalla de las funciones de medición

Esta sección presenta las distintas ventanas que aparecen tras ejecutar la función de medición.

La funzione può misurare tre tipi di valori: distanza, valore R e angolo.

Haga clic en el icono
Dependiendo de los elementos que se vayan a medir, se pueden seguir los siguientes procedimientos.

– Para medir la distancia
→Se seleccionan los dos puntos (resaltados en amarillo-verde) que se desean medir, XYZ aparecerá en una ventana respectivamente.
-Si se desea medir el valor R
→Si se pasa el ratón por encima de los elementos que se desean medir (aristas y caras del modelo), el valor R aparecerá en la ventana
cuando el elemento seleccionado esté resaltado en azul.
– Para medir ángulos
→Si pasa el ratón por encima de los elementos que desea medir (bordes y caras del modelo),
seleccione los dos elementos resaltados en azul claro y los ángulos aparecerán en la ventana.

	Nombre del artículo	Dettagli
①	Icono de medición	Activar la función de medición
②	Ventana de cambio de modo de medición	Cambia entre la distanza massima e minima
③	Ventana de medición por elemento	La ventana que muestra información sobre el elemento medido
④	Objetos seleccionados	Se utiliza para seleccionar el punto central o el eje central de un orificio
⑤	Línea de componentes de medición	Muestra el objetivo de medición según el modo de medición, y el componente XYZ también se muestra como un segmento de línea al mismo tiempo.

Función para pasar de la medición de la distancia más larga a la más corta para los elementos seleccionados.

Distanza più lunga	Distanza più breve

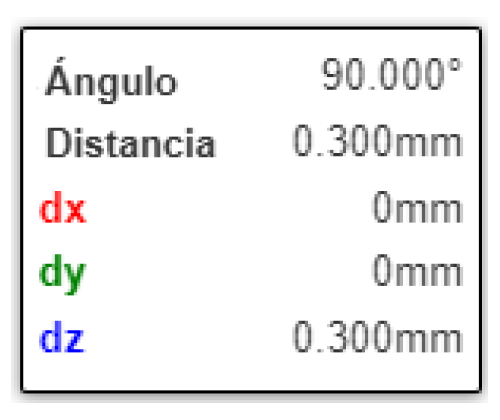

Ventana que muestra información sobre el objeto que se va a medir y los valores numéricos de los componentes XYZ descompuestos.

Medición de la distancia	Valor R	Ángulo

Se muestran varios elementos que permiten seleccionar el elemento que se desea medir.

Consejo

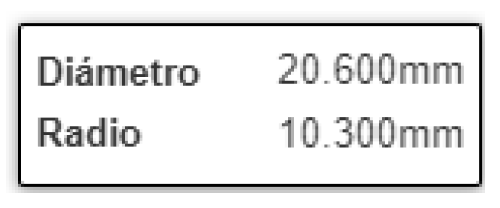

Objeto esférico	Punto central del borde R
Objeto cilíndrico	Eje central de una superficie curva

Muestra los componentes XYZ que configuran la distanza medida en mm.
