Información sobre el agujero de fijación

Precaución

Actualizar información sobre el orificio

1. Haga doble clic en «Valor» en Detalles o en «Dimensiones» o «Orificio» correspondiente en el Visualizador 3D.

Consejo

El tipo de agujero se determina por grupo, por lo que si desea especificar un tipo de agujero diferente para cada agujero del grupo, primero debe dividir los agujeros agrupados.

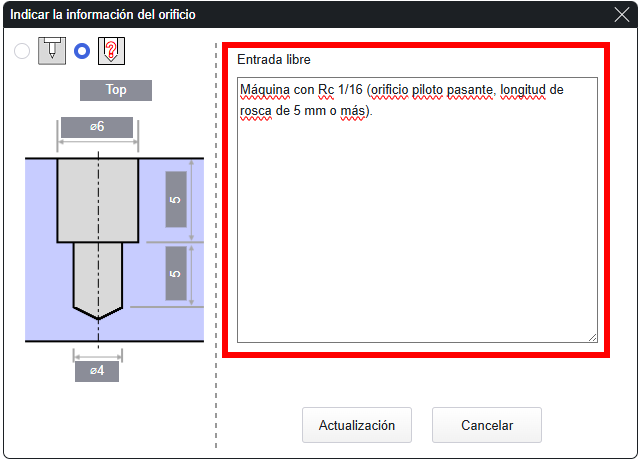

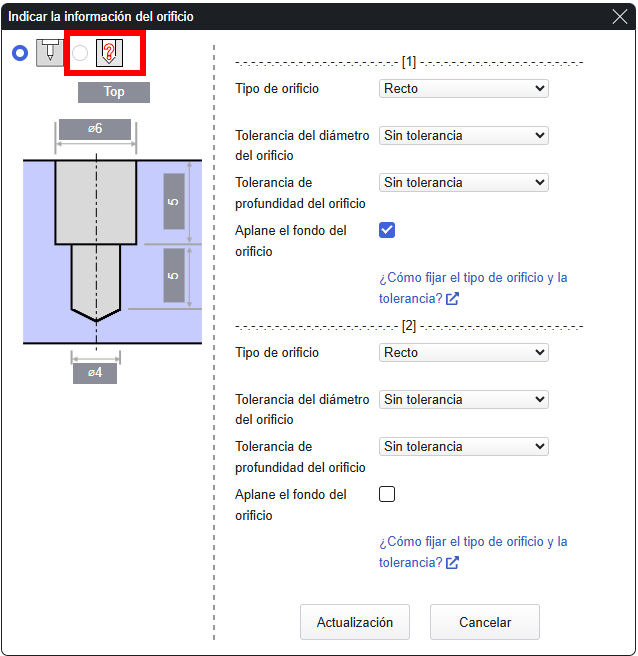

2. En el cuadro de diálogo [Instrucciones sobre los agujeros que aparece, seleccione el tipo de agujero y haga clic en [Actualizar].

Los tipos de agujeros son «rectos», «roscados (mm)», «roscados (pulgadas)» o «insertables».

Orificio recto

Las tolerancias del diámetro del agujero son «tolerancia de ajuste», «tolerancia en ambos lados» y «tolerancia en un lado».

Orificio riscado

Si el diámetro del agujero es aplicable a una norma, se mostrará «Roscado» en el tipo de agujero.

Consulte aquí la tabla de normas para agujeros roscados

Notas

  • Si solo hay una opción para «Dimensione (D)», aparecerá en gris.
  • Si hay varias opciones, se mostrará una lista desplegable.

Insertar orificios

Si el diámetro del agujero es aplicable a una norma, se mostrará «Insertar» en el tipo de agujero.

Consulte aquí la tabla de normas de los agujeros de inserción

Notas

  • Si solo hay una opción para «Dimensione (D)», aparecerá en gris.
  • Si hay varias opciones, se mostrará una lista desplegable.
