Configuración de usuario (piezas de torneado)

Configuración del presupuesto para piezas de torneado

Configure los materiales, los tratamientos superficiales y la rugosidad superficial (rugosidad, símbolo) para los presupuestos iniciales.

Configuración del usuario

Información básica y detalles

Añadir dimensiones

Establezca tolerancias dimensionales para las ubicaciones de dimensiones añadidas. Las tolerancias se pueden establecer en el cuadro de diálogo (lista desplegable).

Configuración del usuario

Visor 3D

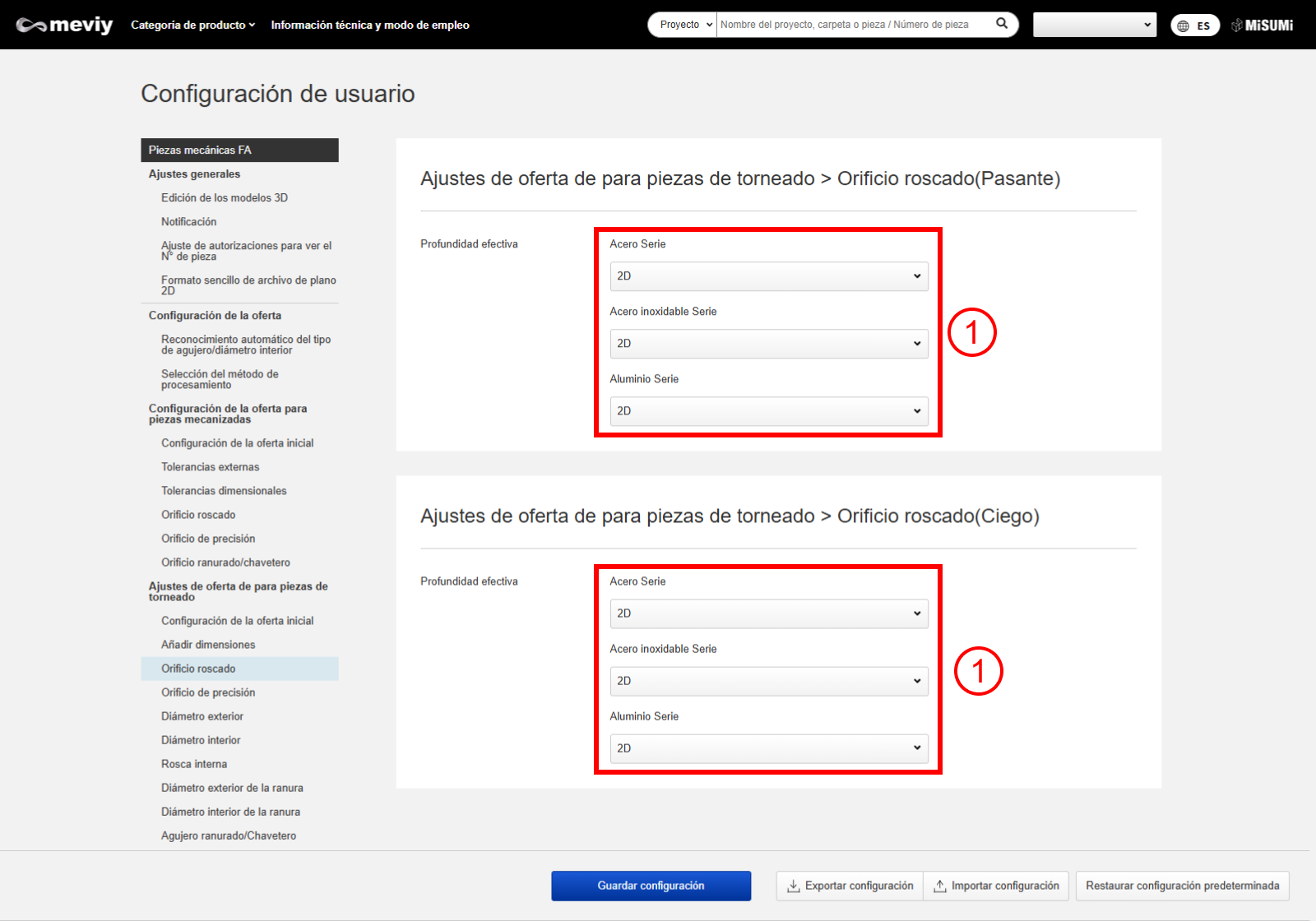

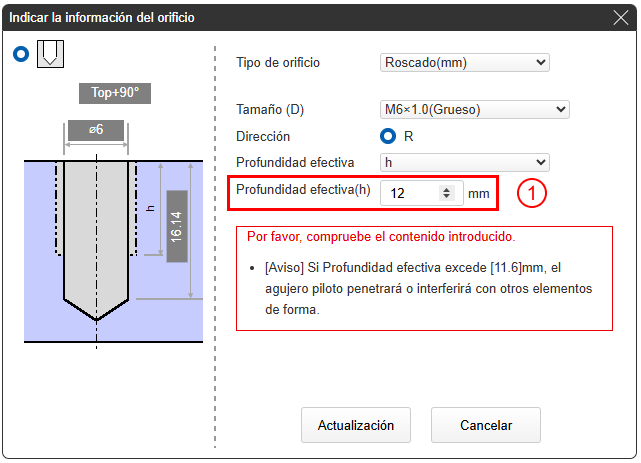

Agujero roscado

La profundidad efectiva inicial (h) del agujero roscado se puede modificarse en el cuadro de diálogo «Instrucciones sobre la información de los agujeros».

Configuración del usuario

Visor 3D

Consejo

Método de cálculo y método de visualización de la «Profundidad efectiva (h)»

1DSi el tamaño (D) es M6, el valor inicial es 1 × 6, 6 mm
1.5DSi el tamaño (D) es M6, el valor inicial es 1,5 × 6, 9 mm
2DSi el tamaño (D) es M6, el valor inicial es 2 × 6, 12 mm
2.5DSi el tamaño (D) es M6, el valor inicial es 2,5 × 6, 15 mm
Longitud totalProfundidad del modelo = 16,14 mm

Agujeros de precisión

Puede cambiar el rango de tolerancia, los rangos de tolerancia utilizados con frecuencia, la profundidad efectiva y la rugosidad superficial (ninguna/presente) que se muestran en la lista del cuadro de diálogo «Indicar información del agujero».

Configuración del usuario

Visor 3D

Consejo

(6) Método de cálculo y método de visualización de la «Profundidad efectiva (h)»

1DSi el diámetro es ø6, el valor inicial es 1 × 6, 6 mm
1.5DSi el diámetro es ø6, el valor inicial es 1,5 × 6, 9 mm
2DSi el diámetro es ø6, el valor inicial es 2 × 6, 12 mm
2.5DSi el diámetro es ø6, el valor inicial es 2,5 × 6, 15 mm
Longitud totalProfundidad del modelo = 16,14 mm

Diámetro exterior

Puede cambiar el rango de tolerancia y los rangos de tolerancia utilizados con frecuencia que se muestran en la lista del cuadro de diálogo «Instrucciones sobre el diámetro máximo/diámetro exterior».

Configuración del usuario

Cuadro de diálogo Visor 3D

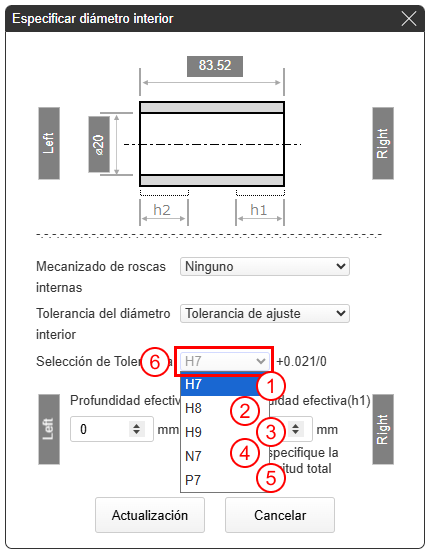

Diámetro interior

Puede cambiar el rango de tolerancia y los rangos de tolerancia utilizados con frecuencia que se muestran en la lista del cuadro de diálogo «Instrucciones sobre el diámetro interno».

Configuración del usuario

Cuadro de diálogo Visor 3D

Rosca interior

Puede cambiar la profundidad del filete y la dirección del filete que se muestran en la lista del cuadro de diálogo «Instrucciones sobre el diámetro interior».

Configuración del usuario

Cuadro de diálogo Visor 3D

Consejo

Método de cálculo y método de visualización de la «Profundidad efectiva (h)»

1DSi el tamaño (D) es M9, el valor inicial es 1 × 9, 9 mm
1.5DSi el tamaño (D) es M9, el valor inicial es 1,5 × 9, 13,5 mm
2DSi el tamaño (D) es M9, el valor inicial es 2 × 9, 18 mm
2.5DSi el tamaño (D) es M9, el valor inicial es 2,5 × 9, 22,5 mm
Longitud totalProfundidad del modelo = 50 mm

Diámetro exterior de la ranura

Puede cambiar la tolerancia seleccionada en el cuadro de diálogo «Añadir dimensiones del diámetro exterior de la ranura».

Configuración del usuario

Cuadro de diálogo Visor 3D

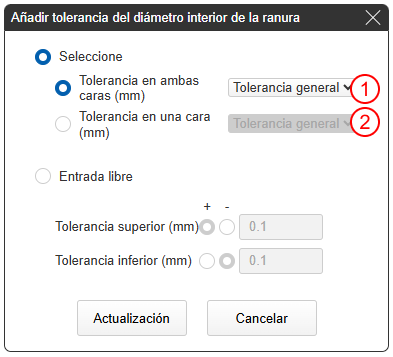

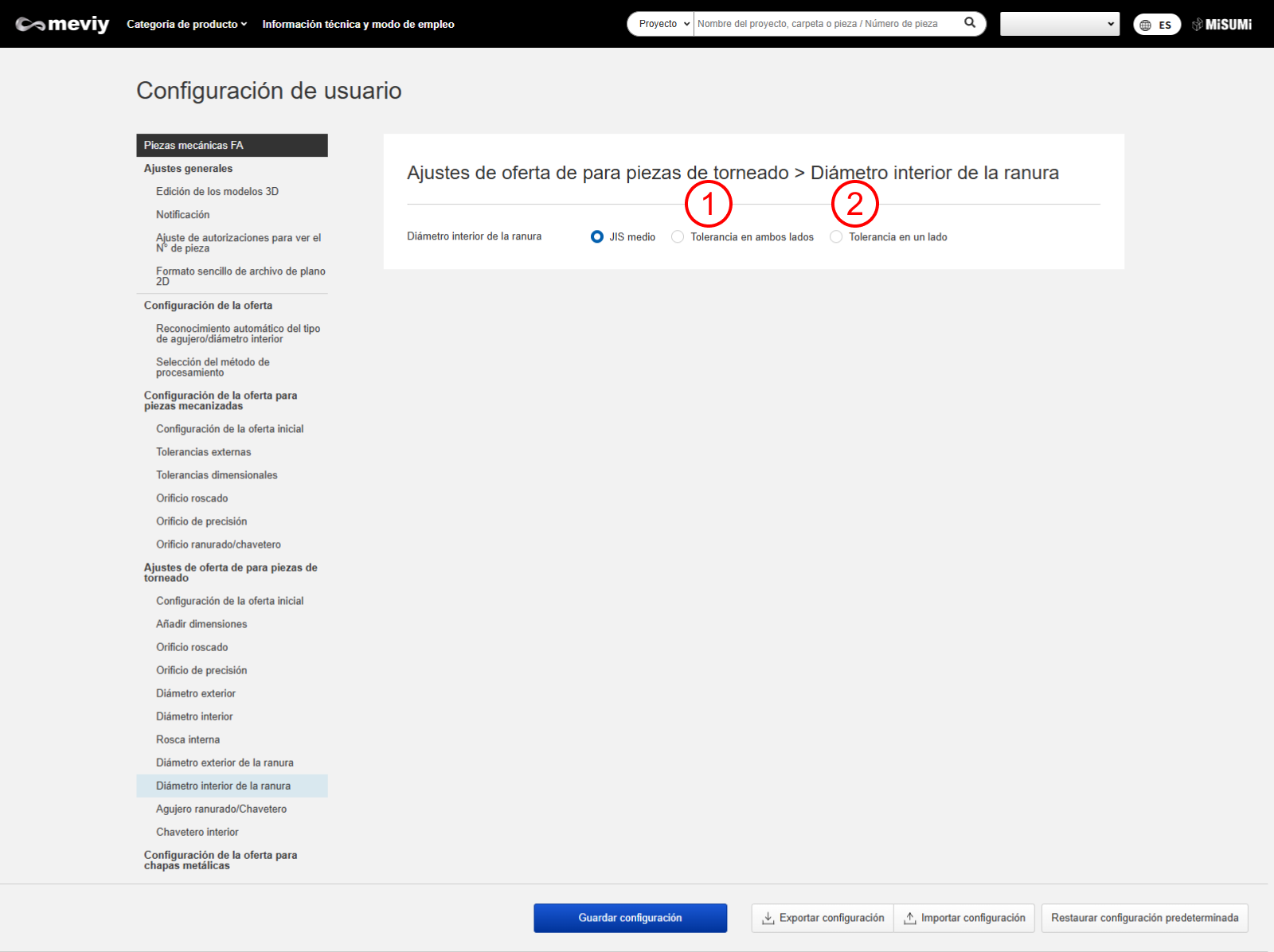

Diámetro interior de la ranura

Puede cambiar la tolerancia seleccionada en el cuadro de diálogo «Añadir dimensiones del diámetro interior de la ranura».

Configuración del usuario

Cuadro de diálogo Visor 3D

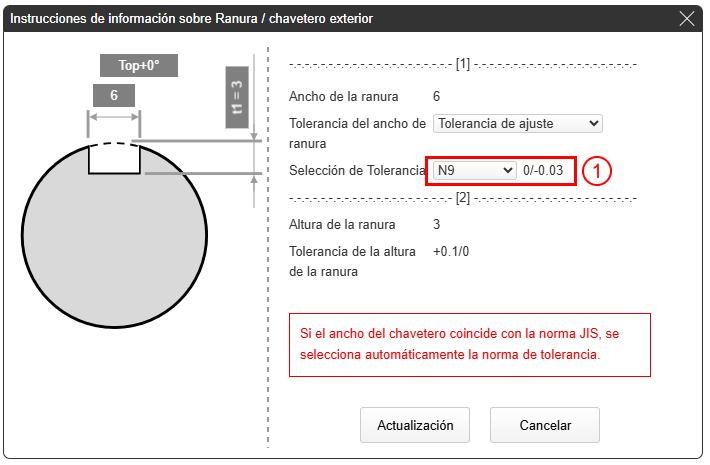

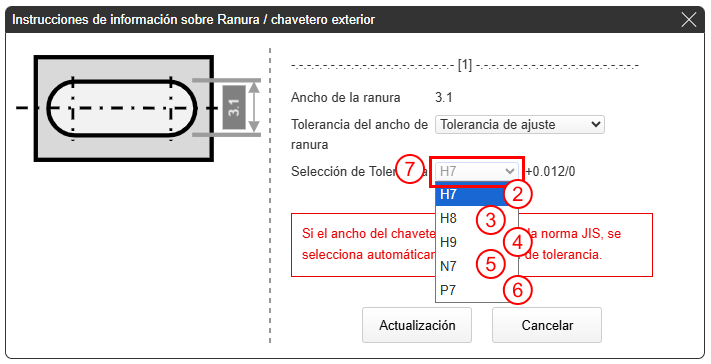

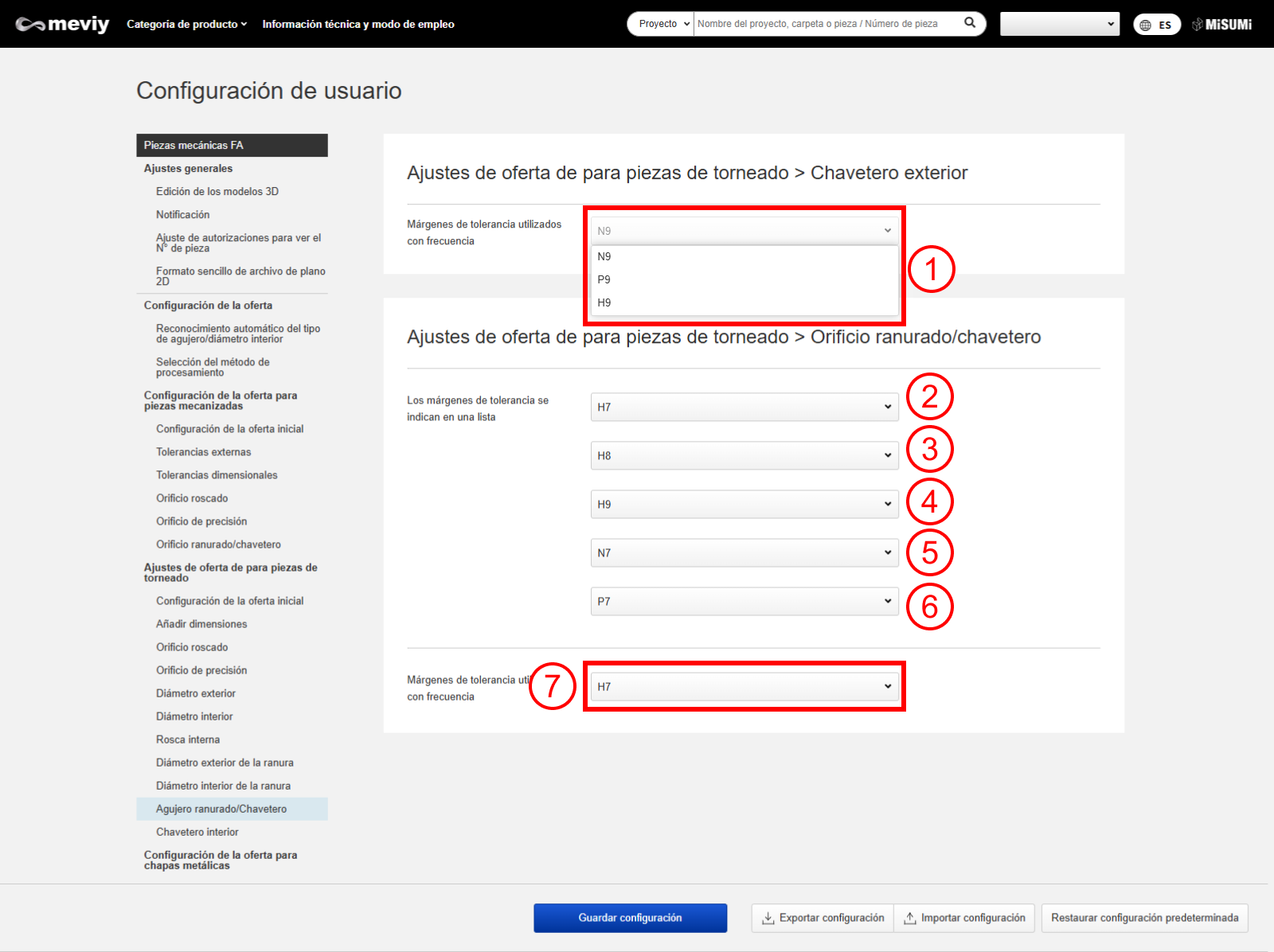

Agujeros ranurados/chaveteros

Es posible modificar el rango de tolerancia y los rangos de tolerancia utilizados con frecuencia que se muestran en la lista «Instrucciones sobre orificios asolados/chavetas».

Configuración del usuario

Consejo

Si la anchura de la ranura cumple las normas JIS (B 1301:1996), se reconoce como una chaveta.

Si la anchura de la ranura no se ajusta a las normas JIS (B 1301:1996), se considera un orificio ranurado.

Consulte aquí la tabla de normas de chavetas.

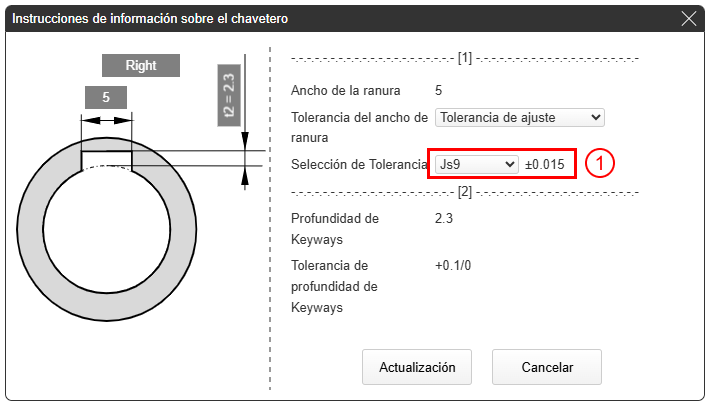

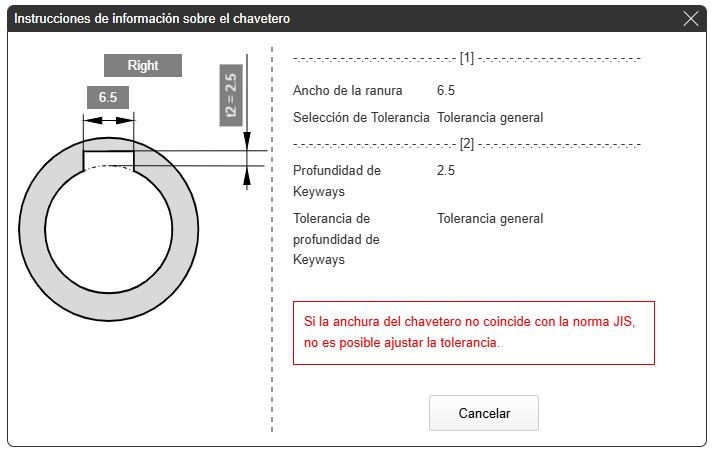

Chavetero interior

Puede cambiar los rangos de tolerancia utilizados con frecuencia que se muestran en la lista del cuadro de diálogo «Instrucciones sobre chavetas de diámetro interior».

Configuración del usuario

Consejo

Si la anchura de la ranura cumple con las normas JIS (B 1301:1996), se reconoce como una chaveta.

Si la anchura de la ranura no coincide con las normas JIS (B 1301:1996), se trata como «Tolerancia general» y no se puede seleccionar la tolerancia.

Consulte aquí la tabla de normas de chavetas.
