Tolerancia dimensional especificable

Tolerancia dimensional

Al cargar datos CAD 3D, puede especificar cualquier dimensión/tolerancia para las piezas en las que no se muestran las dimensiones y tolerancias.
Los rangos mínimos especificables para las tolerancias dependen de la combinación de elementos de forma.
Dependiendo de otros ajustes, es posible que el servicio no cubra la precisión dentro del rango.

Elementos de forma y rangos de valores mínimos para tolerancias

[mm]

Acero, acero preendurecido, acero inoxidable, aluminio
Elemento de forma ①/Elemento de forma ②	Superficie en blanco	Cavidades	Orificios de precisión/Otros tipos de orificios	Orificios ranurados de precisión	Orificios rectos (sin precisión) Orificios roscados/Orificios avellanados/Orificios ranurados
Superficie en blanco *1	0,1	0,04	0,04	0,04	0,2
Bolsillos *2	–	0,04
Orificios de precisión/Otros tipos de orificios		–
Orificios ranurados de precisión			–

*Si el rango es inferior a 0,2, el cromato trivalente (transparente) no estará disponible como trattamento superficiale a través del servicio.

[mm]

Resina
Elemento de forma ①/Elemento de forma ②	Superficie en blanco	Cavidades	Orificios de precisión/Otros tipos de orificios	Orificios ranurados de precisión	Orificios rectos (sin precisión) Orificios roscados/Orificios avellanados/Orificios ranurados
Superficie en blanco *1	0,1	0,1	0,1	0,1	0,2
Bolsillos *2	–	0,1
Orificios de precisión/Otros tipos de orificios		–
Orificios ranurados de precisión			–

[mm]

Barra plana pulida (EN 1.0038 equiv. (barra plana), EN 1.1191 equiv. (barra plana), EN 1.4301 equiv. (barra plana), EN AW-6063 equiv. (barra plana))
Elemento de forma ①/Elemento de forma ②	Superficie en blanco	Cavidades	Orificio de precisión/Otros tipos de orificio	Orificios ranurados de precisión	Orificios rectos (sin precisión) Orificios roscados/Orificios avellanados/Orificios ranurados
Superficie en blanco *1	0,2	0,2	0,2	0,2	0,2
Bolsillos *2	ー	0,2
Orificios de precisión/Otros tipos de orificios		ー
Orificios ranurados de precisión			ー
Orificios rectos (sin precisión) Orificios roscados/Orificios avellanados/Orificios ranurados			ー	ー

*1 Superficie en blanco: toda la superficie utilizada para las dimensiones externas.

*2 Cavidad: superficie de corte distinta a una superficie en blanco.

Adición de tolerancias dimensionales a agujeros agrupados

El servicio de corte no reconocerá que se han introducido dimensiones
aunque existan otras características en línea recta desde características con tolerancias dimensionales (agujeros, cavidades, etc.).
(No se consideran dimensiones duplicadas).
Insertar siempre la tolerancia en los lugares donde sea necesaria.

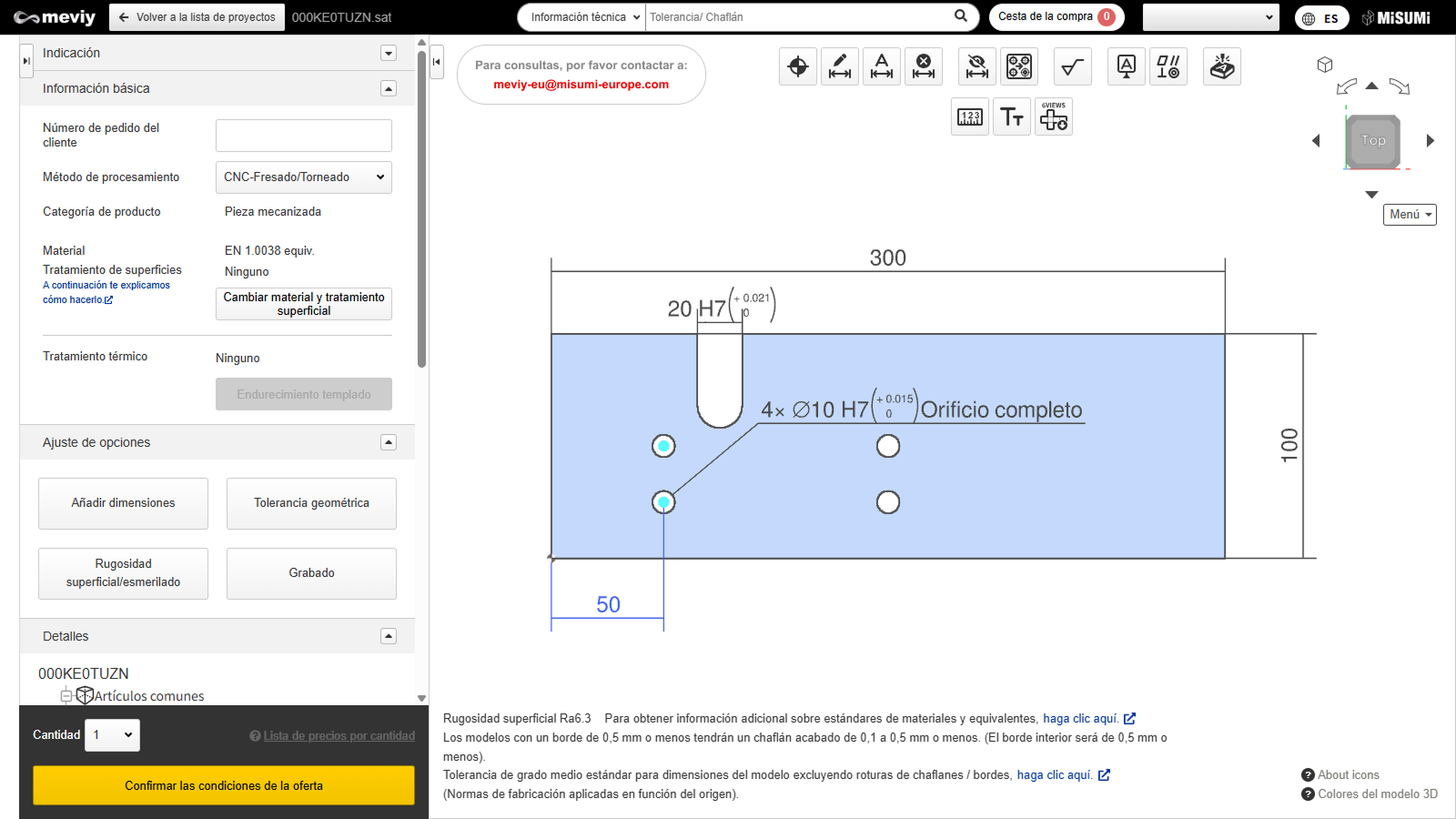

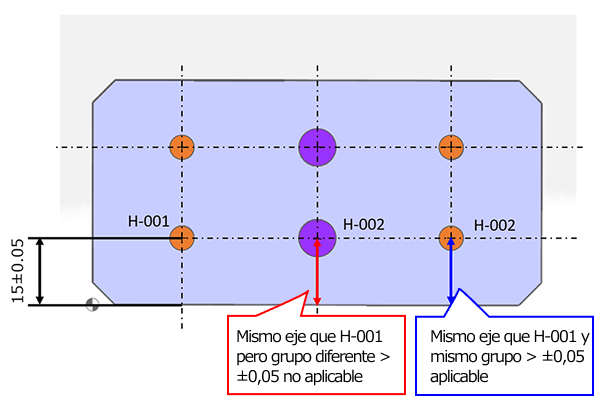

Por ejemplo, si se especifica una tolerancia dimensional para H-001, las tolerancias dimensionales también se aplicarán a H-002, que se encuentra en el mismo eje y en el mismo grupo.

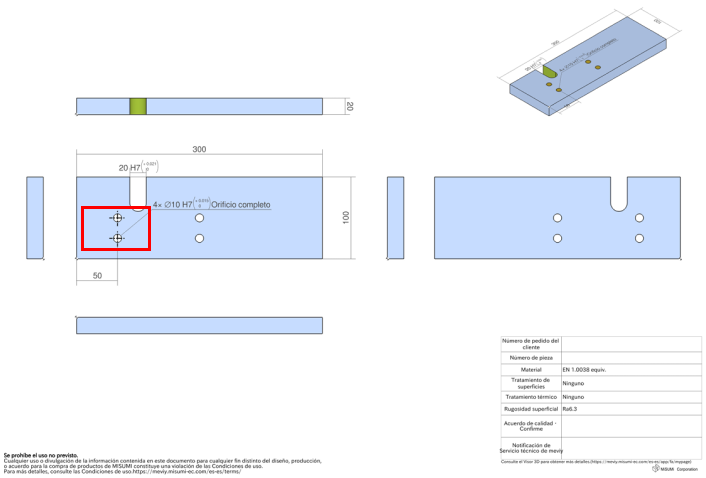

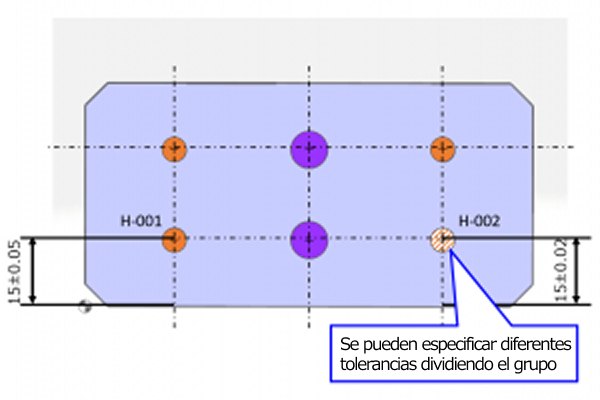

Si desea especificar tolerancias de dimensión diferentes para H-001 y H-002, primero debe dividir el grupo.

*Tenga en cuenta que la regla anterior no se aplica si se especifica una tolerancia dimensional entre los agujeros.

Cuestiones importantes al especificar tolerancias dimensionales para fori di precisione

Como se ha mencionado anteriormente en «Tolleranza dimensionale», al especificar la tolerancia dimensional para un foro de precisión, el valor mínimo de tolerancia (rango) es generalmente 0,04.
Sin embargo, hay una excepción en la que el valor mínimo de tolerancia (rango) es 0,2.
*El área naranja es el rango de profundidad efectiva de un foro de precisión.

Orificios de 0 pasos/1 paso (orificios avellanados), ciegos

0-Step/1-Step hole (counterbored hole), blind

⇒ Valor mínimo de tolerancia (rango): 0,04

Orificios de 0 pasos, Passante

Especificación de tolerancia dimensional en el lado de la profundidad efectiva ⇒ valor mínimo de tolerancia (rango): 0,04

Especificación de tolerancia dimensional en el lado de la profundidad efectiva y en el lado opuesto ⇒ valor mínimo de tolerancia (rango): 0,2

Especificación de tolerancia dimensional en orificios de profundidad efectiva y longitud total ⇒ valor mínimo di tolerancia (rango): 0,04

Orificios de 1 paso (avellanados), Passante

Especificación de tolerancia dimensional en la parte superior ⇒ valor mínimo de tolerancia (rango): 0,04

Si el escalón inferior es la longitud total de la profundidad efectiva, tolerancia dimensional del lado del escalón inferior ⇒ valor mínimo de tolerancia (intervalo): 0,04

Si el escalón inferior no tiene la longitud total de la profundidad efectiva, tolerancia dimensional del lado del escalón inferior ⇒ valor mínimo de tolerancia (intervalo): 0,2

Orificios de 2 pasos

Especificación de tolerancia dimensional en el lado del paso con una profundidad efectiva definida ⇒ valor mínimo de tolerancia (rango): 0,04


Especificación de tolerancia dimensional en la profundidad efectiva del escalón central y en el lado opuesto ⇒ valor mínimo de tolerancia (rango): 0,04


Especificación de tolerancia dimensional en la profundidad efectiva del escalón central y en el lado opuesto ⇒ valor mínimo de tolerancia (rango): 0,04

Tolerancia dimensional especificada sobre la profundidad efectiva del escalón central y el lado opuesto ⇒ valor mínimo de tolerancia (rango): 0,2

Especificación de tolerancia dimensional en pasos con profundidad efectiva definida y lado opuesto ⇒ valor mínimo de tolerancia (rango): 0,2
