Reglas básicas de modelado

Reglas de modelado: Doblado Ejemplo
El espesor de la lamiera debe ser uniforme.

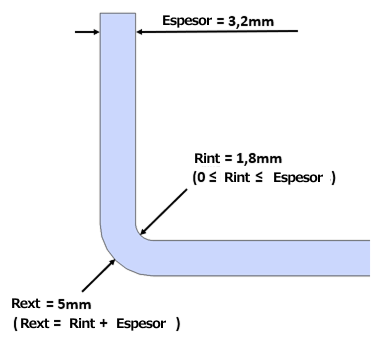

  • Diseñe el radio interior (Rinterior) de un codo de la siguiente manera:
  • 0 ≤ Radio interior ≤ Espesor Diseñe el radio exterior (Rexterior) de la siguiente manera: Radio interior Rinterior + Espesor
  • *No es posible realizar presupuestos automáticos para modelos con espesores no uniformes. La función de modificación de modelos se puede utilizar para corregir estos modelos y puede permitir la realización de presupuestos automáticos.
Para obtener más información, haga clic aquí.

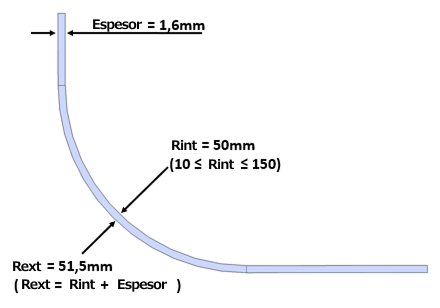

Doblado de alimentadores (doblado FR)

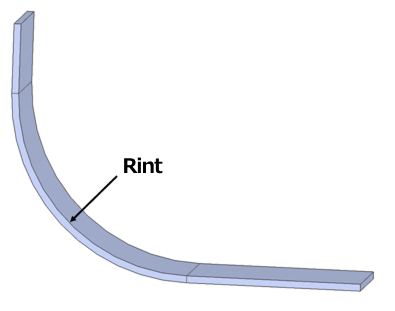

  • El radio de curvatura interior debe ser de 10 o más. El radio de curvatura exterior debe ser el radio interior + el grosor.
  • Consulte la siguiente sección para conocer el rango del radio de curvatura.

Espesor Radio interior Rmin Radio exterior Rmáx
0,8 10 150
1,0
1,2
1,5
1,6
2,0 10 (Acero Rmin=15)
2,3 15
2,5 10
3,0 30
3,2
