Placas de ajuste
- Para la selección de las cuñas, deben cumplirse determinadas condiciones en cuanto a los elementos de forma, el materiale y el espesor de la pieza. A continuación se encuentran las especificaciones detalladas.
Formas disponibles para placas de calce

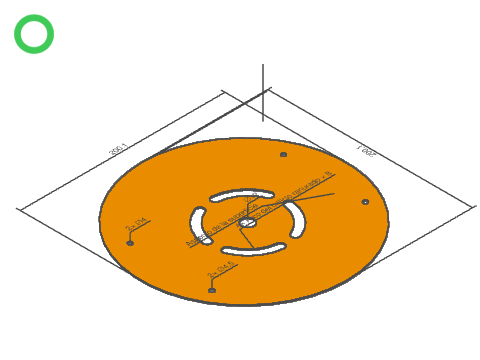

Disponible: Recorte/Agujeros pasantes/Agujero de forma libre

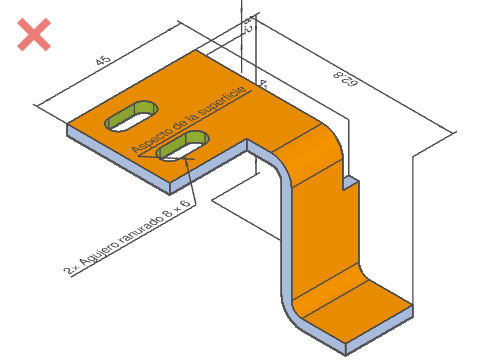

No disponible: Cuñas dobladas
Disponible: Orificios recortados/Passante (Orificios rectangulares, agujero ranurado, etc.)

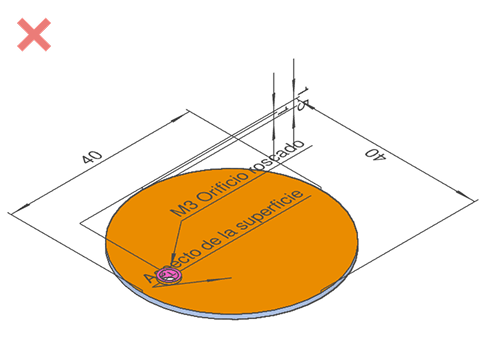

No disponible: agujeros específicos
Material / Espesores de las placas para placas de ajuste
- La tolerancia varía en función del espesor y del material.
- Hay disponibles otros aceros inoxidables con un espesor de placa de 0,8 mm o 1,0 mm. El 1.4301 equiv. (H) tiene una mayor precisione. (La tolerancia del espesor de la placa para los materiales estándar es de ±10 % [valor de referencia]).
| Acero | Espesor | Tolerancia |
|---|---|---|
| EN 1.0330 equiv. | 0,1 | ±0,03 |
| 0,2 | ±0,03 | |
| 0,3 | ±0,04 | |
| 0,5 | ±0,06 |
| Acero inoxidable | Espesor | Tolerancia |
|---|---|---|
| EN 1.4301 equiv (H) | 0,05 | ±0,005 |
| 0,1 | ±0,02 | |
| 0,2 | ±0,03 | |
| 0,3 | ±0,035 | |
| 0,5 | ±0,04 | |
| 0,8 | ±0,04 | |
| 1,0 | ±0,05 |
