Réglage de la rugosité de surface d’une surface non spécifiée

Ajouter Rugosité de surface

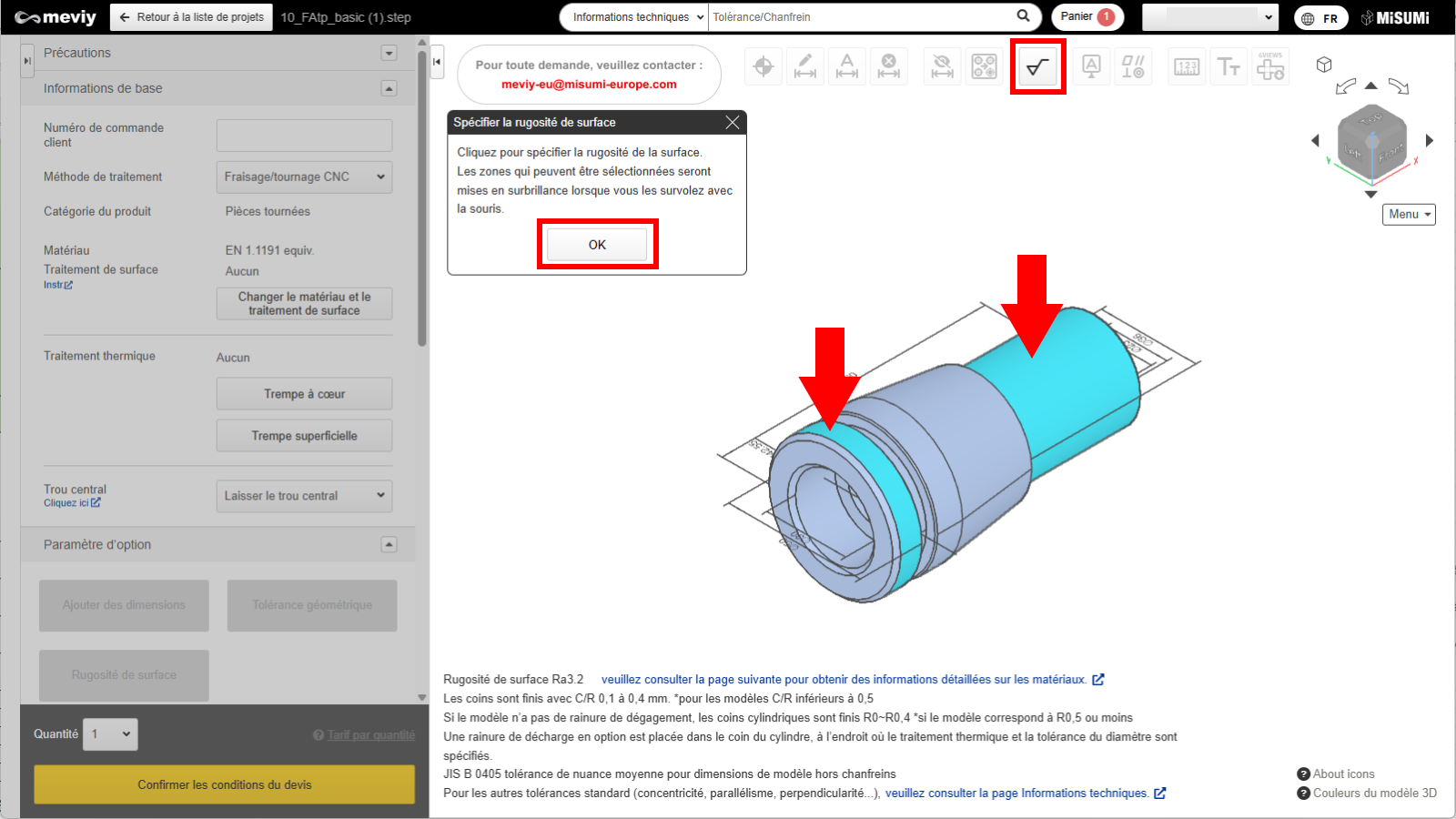

1. Cliquez sur , sélectionnez la surface disponible, puis cliquez sur « OK ».
Plusieurs surfaces disponibles peuvent être sélectionnées.

Conseil

L’icône not-allowed  s’affiche « Ne peut pas être sélectionné. »

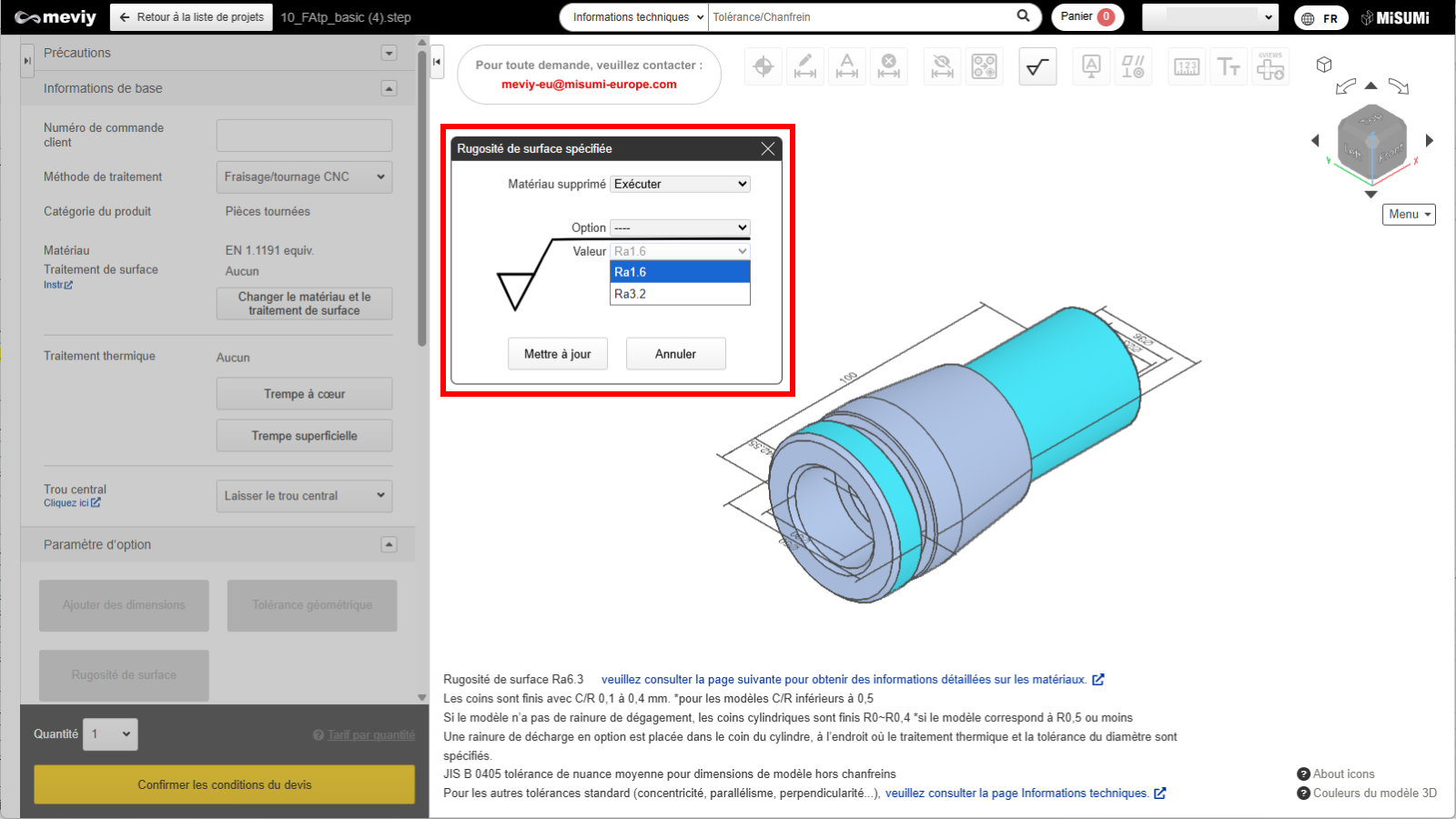

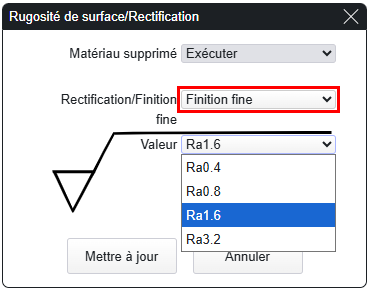

2. Sélectionnez la « Valeur » dans la boîte de dialogue [Rugosité de surface spécifiée] qui s'affiche, puis cliquez sur [Mettre à jour].
*La rugosité de surface avec un « Type » différent ne peut pas être spécifiée.

Remarques

La même « Valeur » que « Type » peut être sélectionnée pour la rugosité de surface.
Type Ra Rz
Valeur 1.6 6.3 ▽▽▽
3.2 12.5 ▽▽

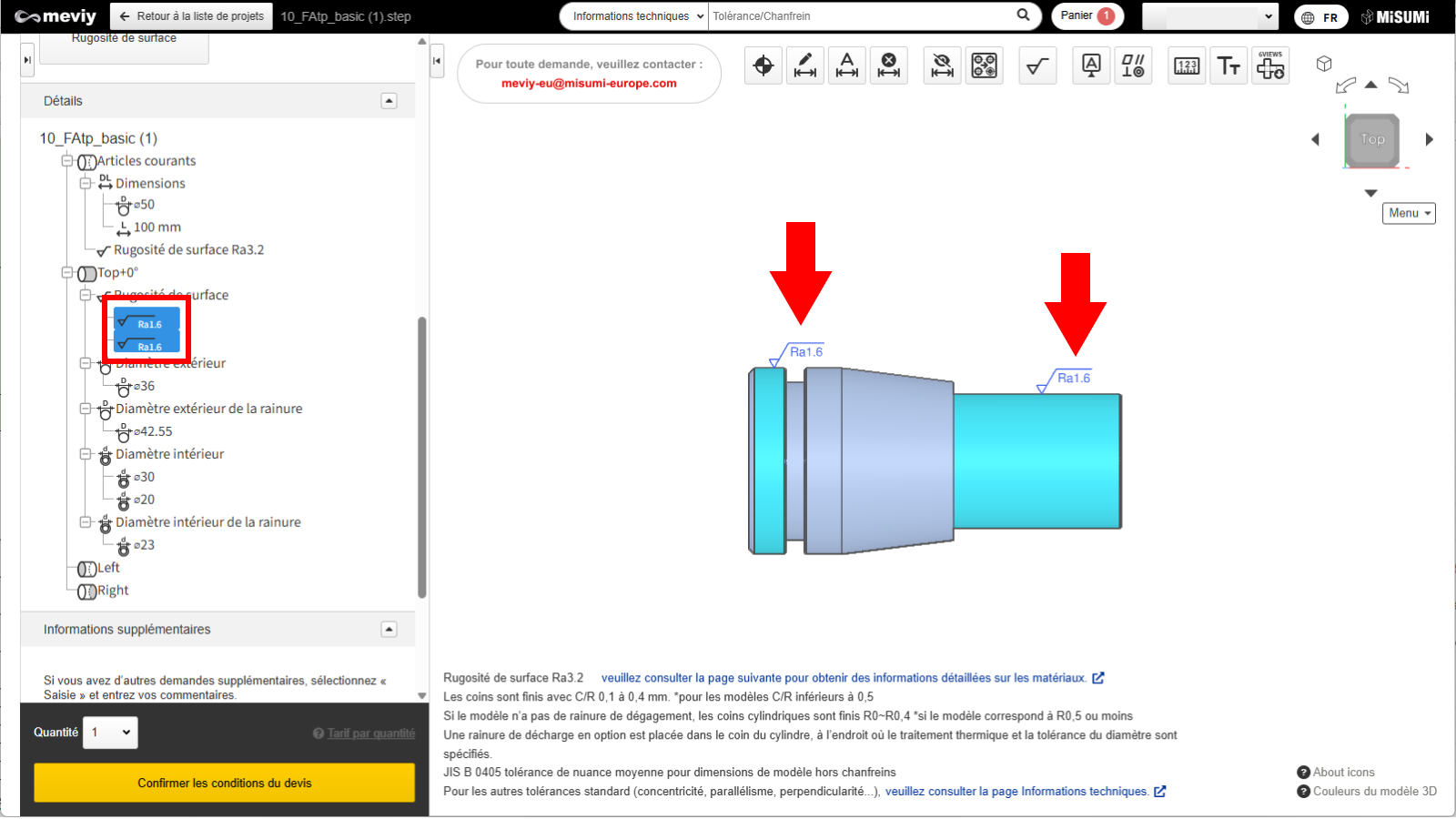

3. La rugosité de surface ajoutée peut être vérifiée dans le modèle 3D ou dans Détails.

Supprimer la rugosité de surface

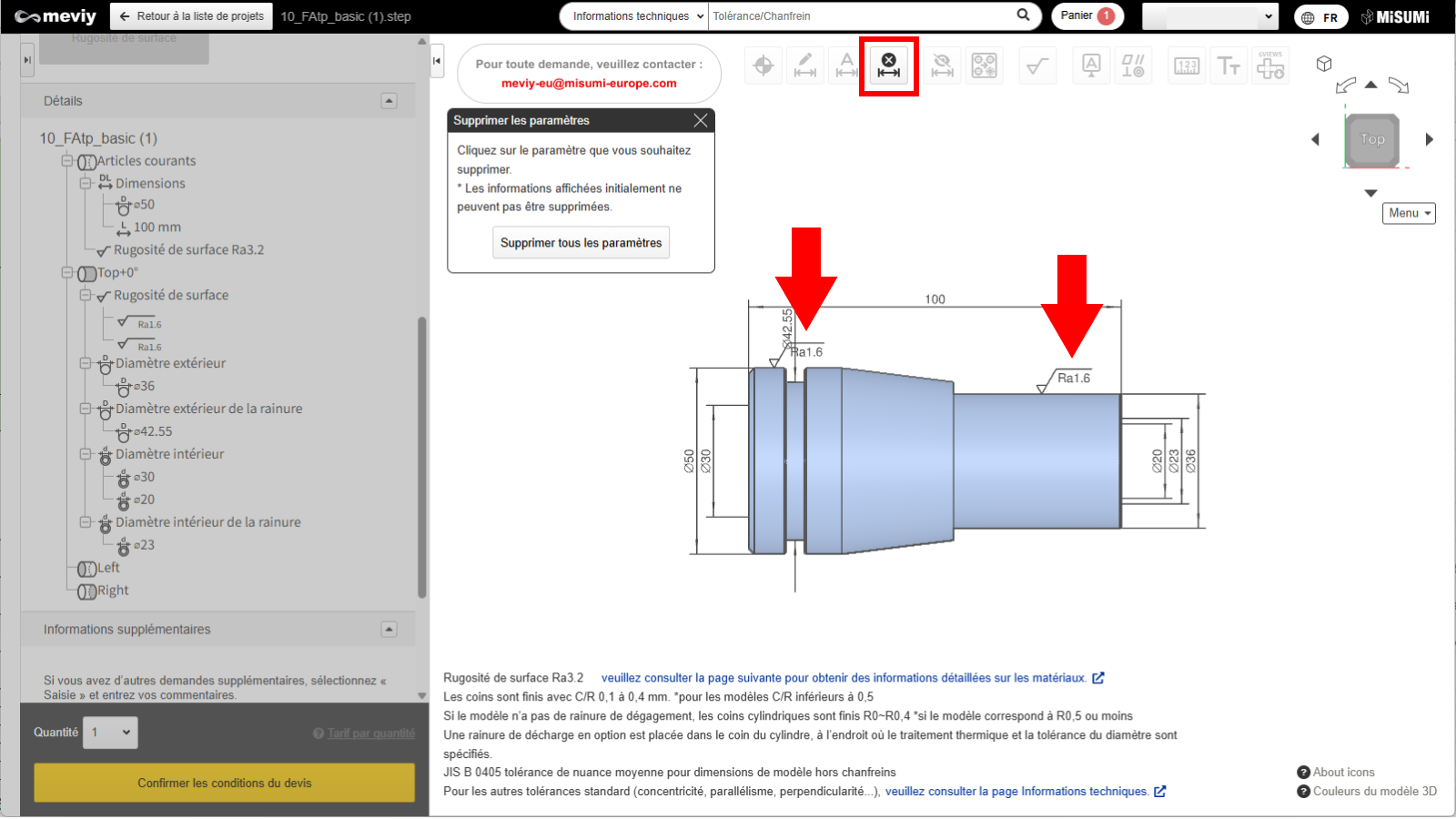

1. Cliquez sur [IMAGE] Supprimer PMI, puis sélectionnez la rugosité de surface à supprimer.

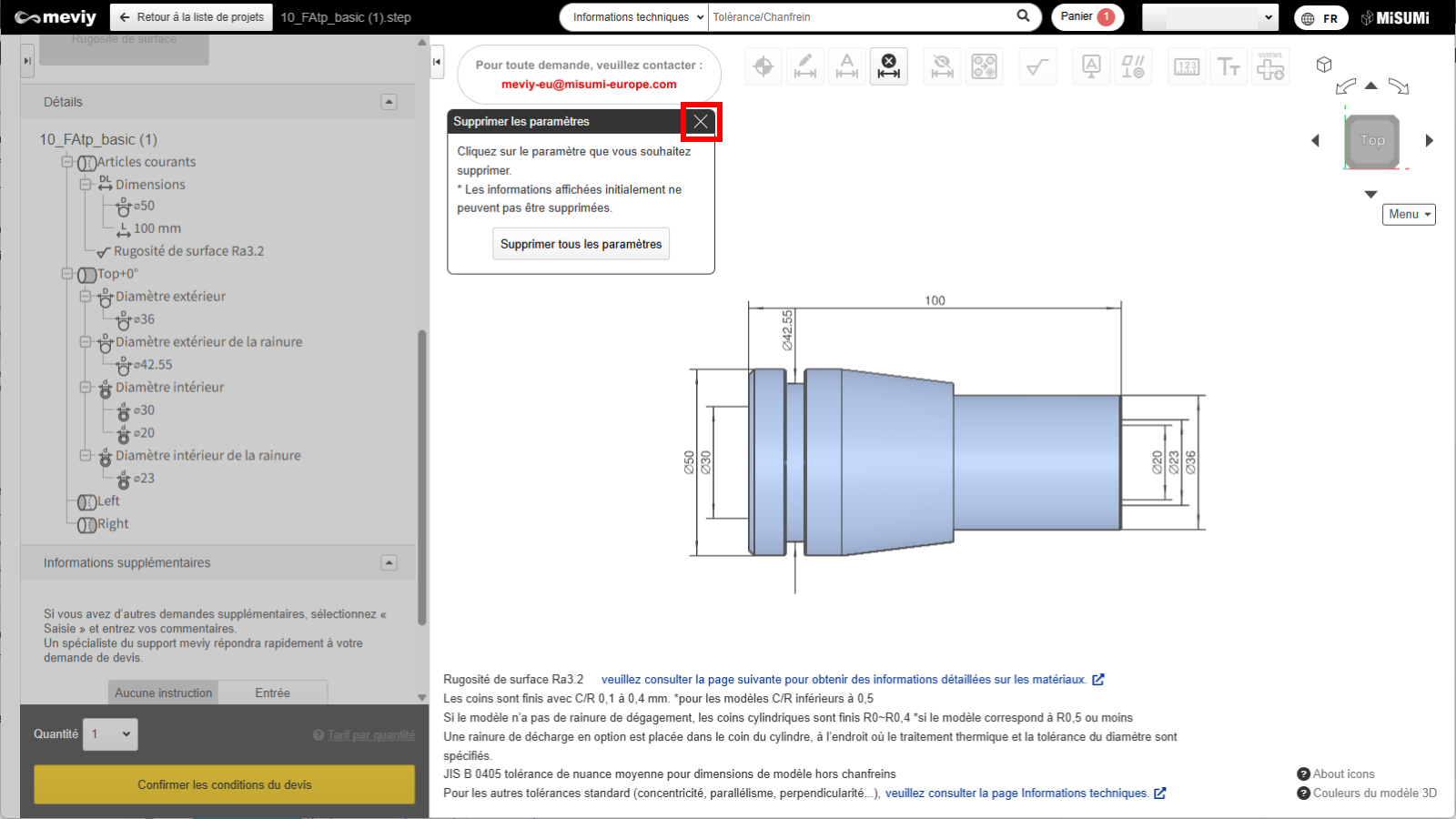

2. La suppression est terminée. Appuyez sur la touche Échap ou sur le bouton × pour quitter la fonction Supprimer PMI.

Attention

Veuillez noter que cliquer sur le bouton « Supprimer tous les paramètres » supprimera tous les paramètres que vous avez définis.
