Esta sección proporciona información sobre cómo configurar los ajustes de reconocimiento del tipo de orificio para iCAD.

Configuración del reconocimiento automático del tipo de orificio

Aquí hay 3 ajustes para reflejar el tipo de agujero del modelo 3D en la cotización de meviy.

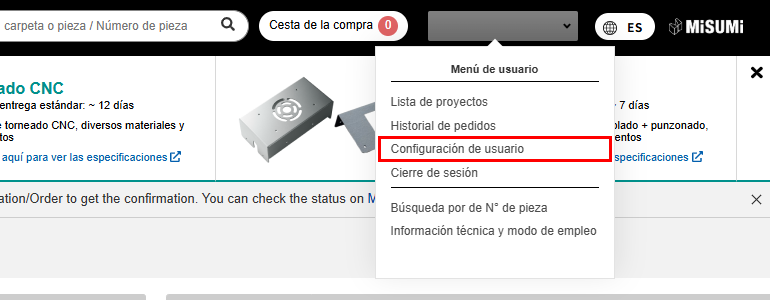

Pase el cursor sobre su nombre de usuario y haga clic en [Configuración del usuario] en el menú de usuario.

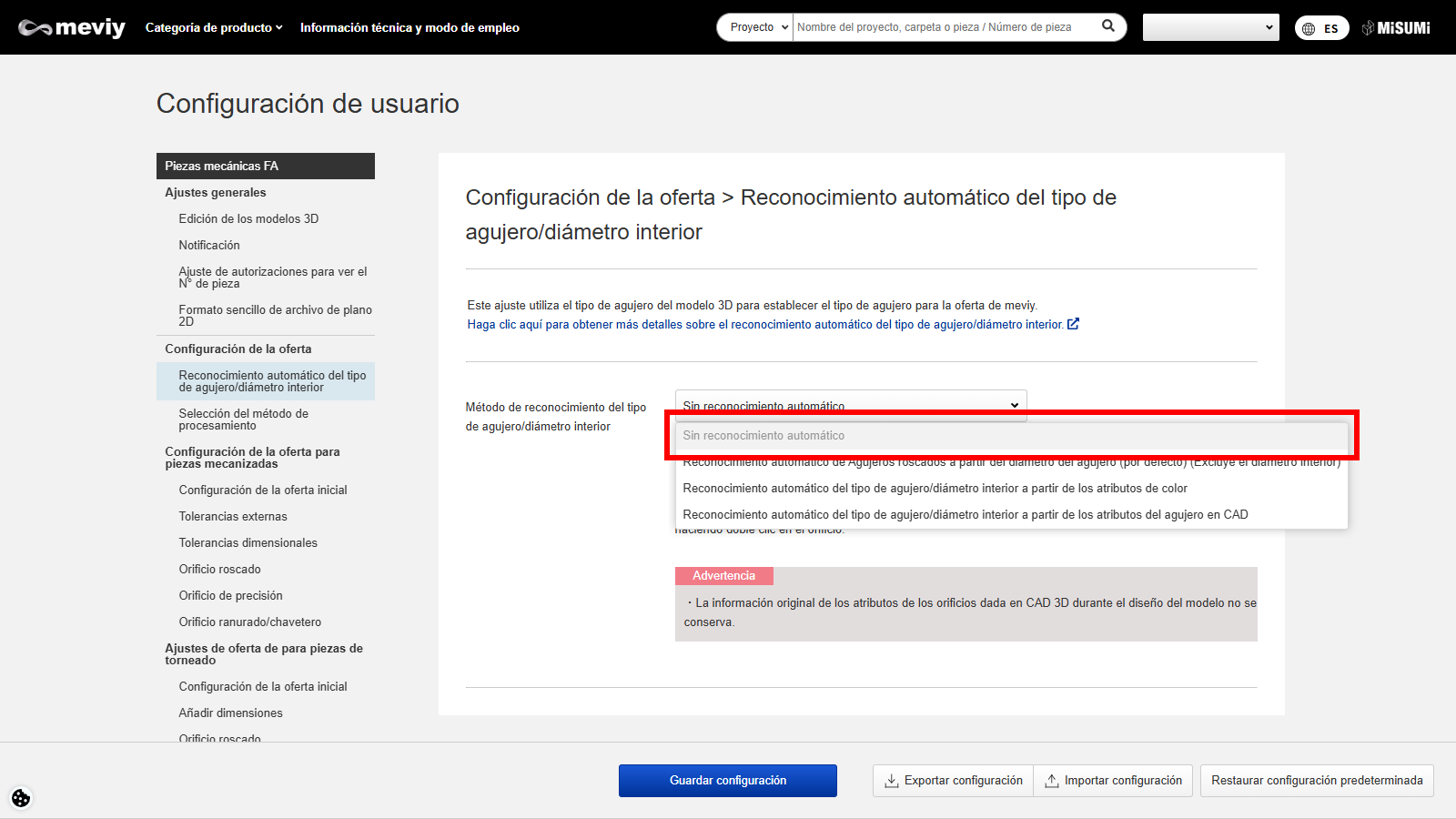

Método de configuración 1: Sin reconocimiento automático

  • Con esta configuración, todos los orificios cilíndricos se reconocen como orificios pasantes (piezas de chapa metálica) y como orificios rectos sin tolerancia (placas mecanizadas). Las especificaciones para los orificios roscados o de precisión pueden modificarse después de cargar los datos CAD abriendo la pantalla del Visor 3D desde [Siguiente] y haciendo doble clic en el orificio.

Precaución

La información original sobre los atributos de los agujeros proporcionada en el CAD 3D durante el diseño del modelo no se conserva.

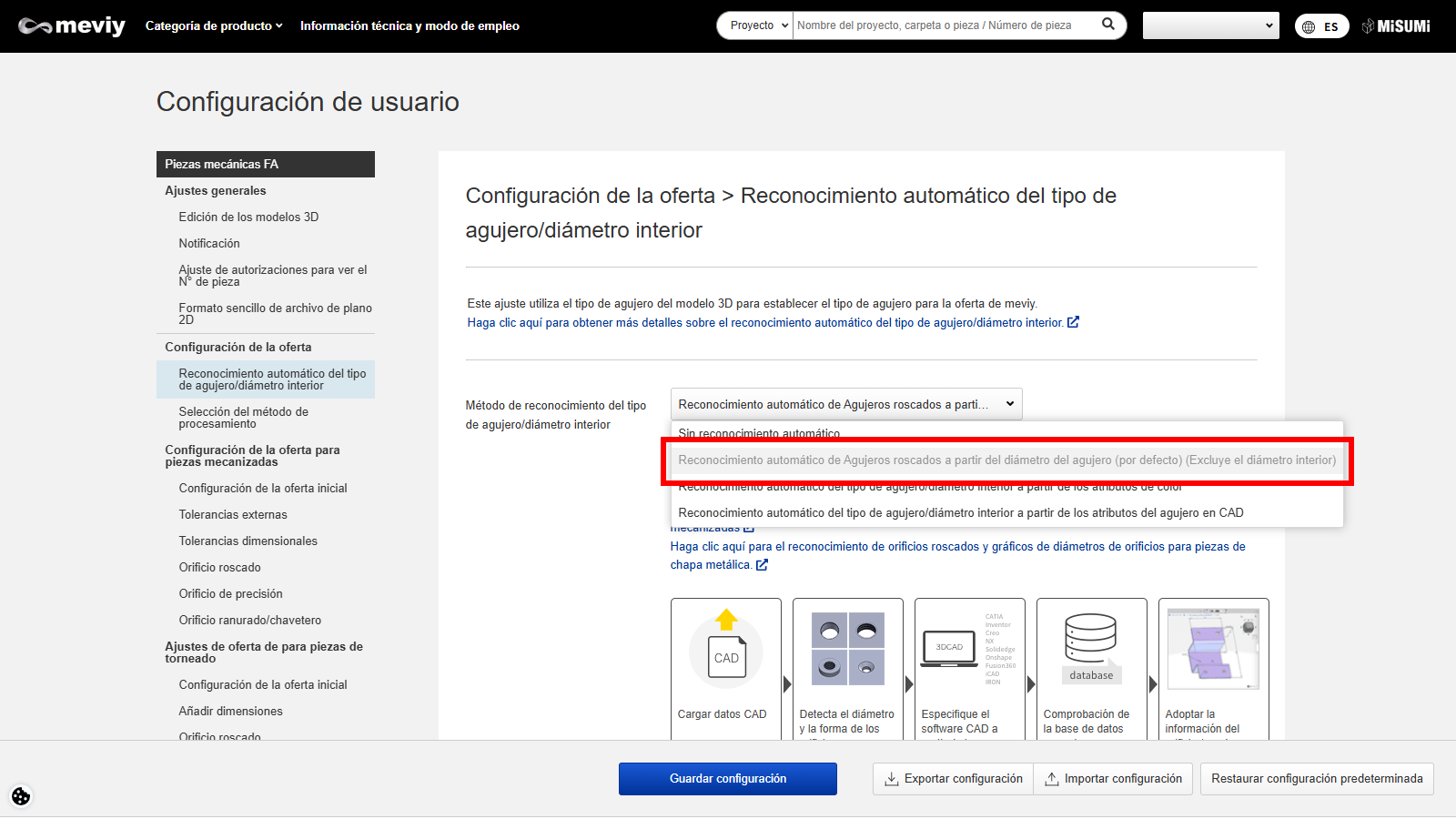

Método de configuración 2: Reconocimiento automático de Agujeros roscados a partir del diámetro del orificio (predeterminado)

  • Esta configuración detecta la forma del orificio y el «diámetro del orificio» del modelo según su software CAD y reconoce automáticamente el orificio roscado.
  •
  • Seleccione su software CAD como requisito de diámetro del orificio para el reconocimiento de orificios roscados.
  • *Si ha seleccionado [Según el tipo de archivo], el CAD utilizado en el diseño se estimará en función de la extensión del archivo y se ajustará el diámetro del orificio.

Notas

Precaución

La información original sobre los atributos de los agujeros proporcionada en el CAD 3D durante el diseño del modelo no se conserva.

Método de configuración 3: Reconocimiento automático del tipo de orificio a partir de los atributos de color

  • Esta configuración detecta la superficie coloreada del orificio en el modelo según su software CAD y reconoce automáticamente el agujero roscado, el orificio de precisión, etc.
  • El atributo de color de cada tipo de orificio se puede registrar de antemano, y cualquier tipo de orificio se puede reflejar en las condiciones de la cotización haciendo coincidir la coloración de la superficie del orificio.

Precaución

  • Existen restricciones en los datos CAD a los que se pueden vincular los atributos de color. (Referencia: Información CAD para la vinculación de atributos de color)
  • Seleccione su software CAD y, a continuación, cargue el formato nativo o un archivo intermedio (.x_t, .xmt_txt, etc., solo para Parasolid) generado por el software CAD seleccionado para su uso.
  • Si desea que el tipo de orificio se reconozca automáticamente, registre previamente el atributo de color utilizando el formulario «Registro de atributos de color» que se encuentra en la parte inferior de la página.

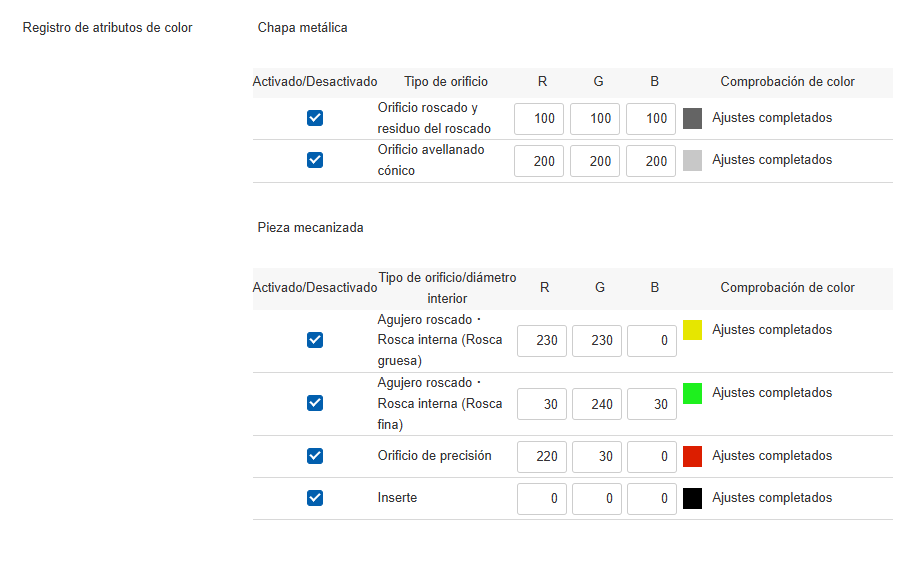

«Registro de atributos de color» para el reconocimiento automático de tipos de agujeros en meviy utilizando atributos de color de datos CAD.

Si el ajuste de reconocimiento automático del tipo de agujero está establecido en [Reconocimiento automático del tipo de agujero a partir de los atributos de color], se puede utilizar el ajuste RGB para transferir el atributo de color de los datos CAD a meviy.

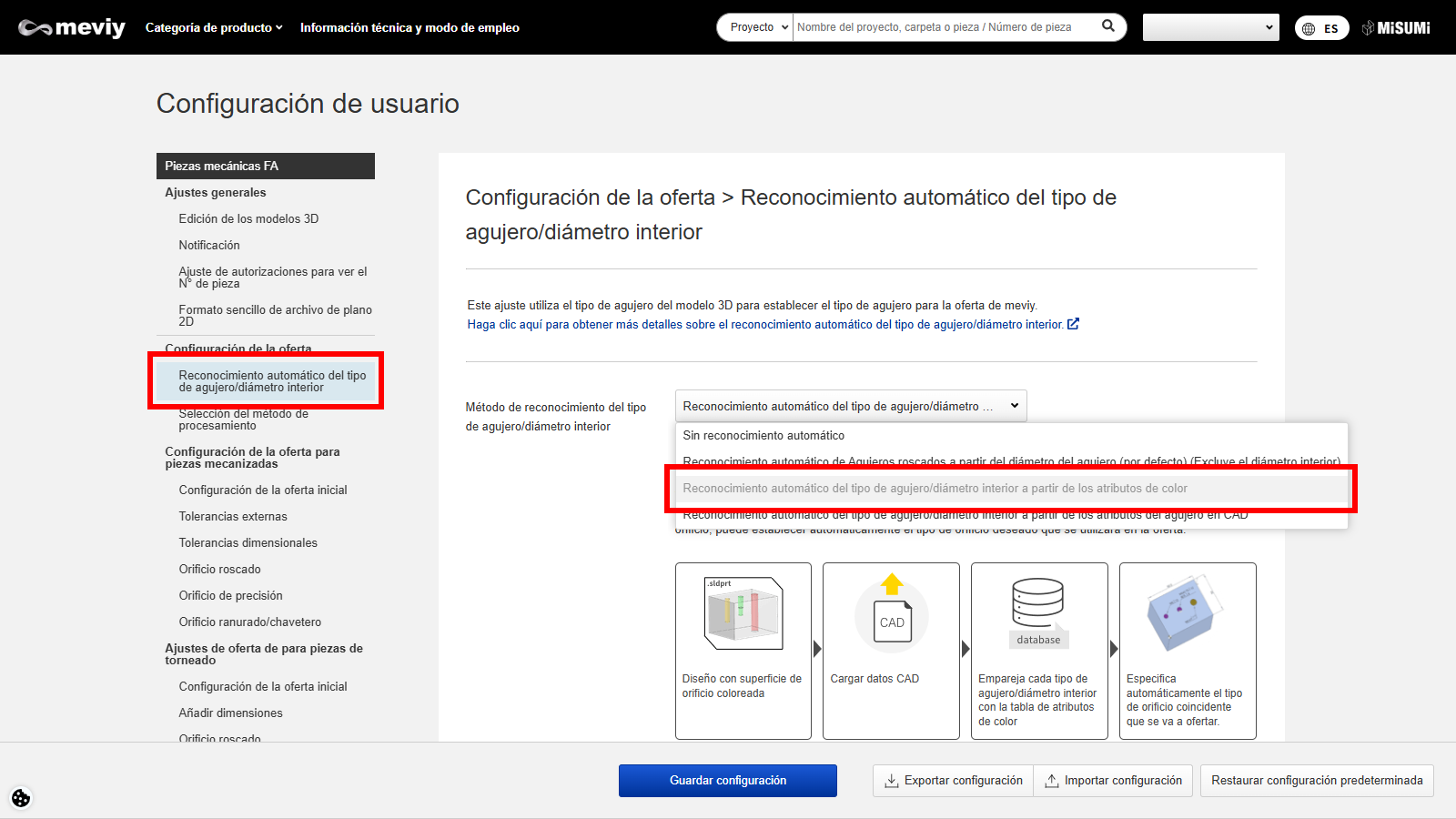

PASO 1:

Seleccione «Impostazioni riconoscimento automatico tipo de orificio» en Configuración del usuario (Configuración del usuario).

PASO 2:
  • Establezca el método de reconocimiento del tipo de agujero en «Reconocimiento automático del tipo de agujero a partir de los atributos de color».
  • * Solo puede utilizar el formulario de registro de atributos de color si ha seleccionado «Reconocimiento automático del tipo de agujero a partir de los atributos de color».

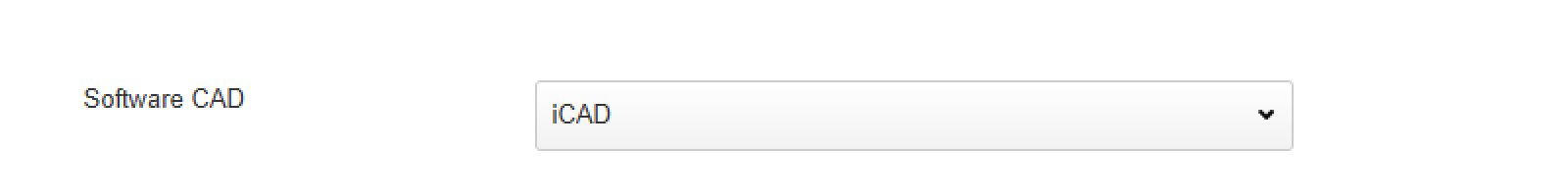

PASO 3:

Configure el CAD utilizado.

PASO 4:

Marque el botón ON/OFF para el tipo de agujero que desea configurar y active el campo de entrada RGB.
PASO 5:
  • Introduzca los valores en RGB.
  • Nota: RGB debe establecerse en un valor de 0 a 255.
PASO 6:

Haga clic en «Actualizar».

 ArtículosDetalles
1ENCENDIDO/APAGADOEs posible activar y desactivar el ajuste para cada tipo de hoyo.
2Tipo de agujeroEsta es una lista de tipos de agujeros que pueden reconocerse automáticamente mediante la vinculación de atributos de color.
3RGBEste campo se utiliza para registrar los atributos de color, con un valor entre 0 y 255 para cada RGB.
4Controllo del colorSe muestra un mensaje sobre el estado de la configuración RGB.

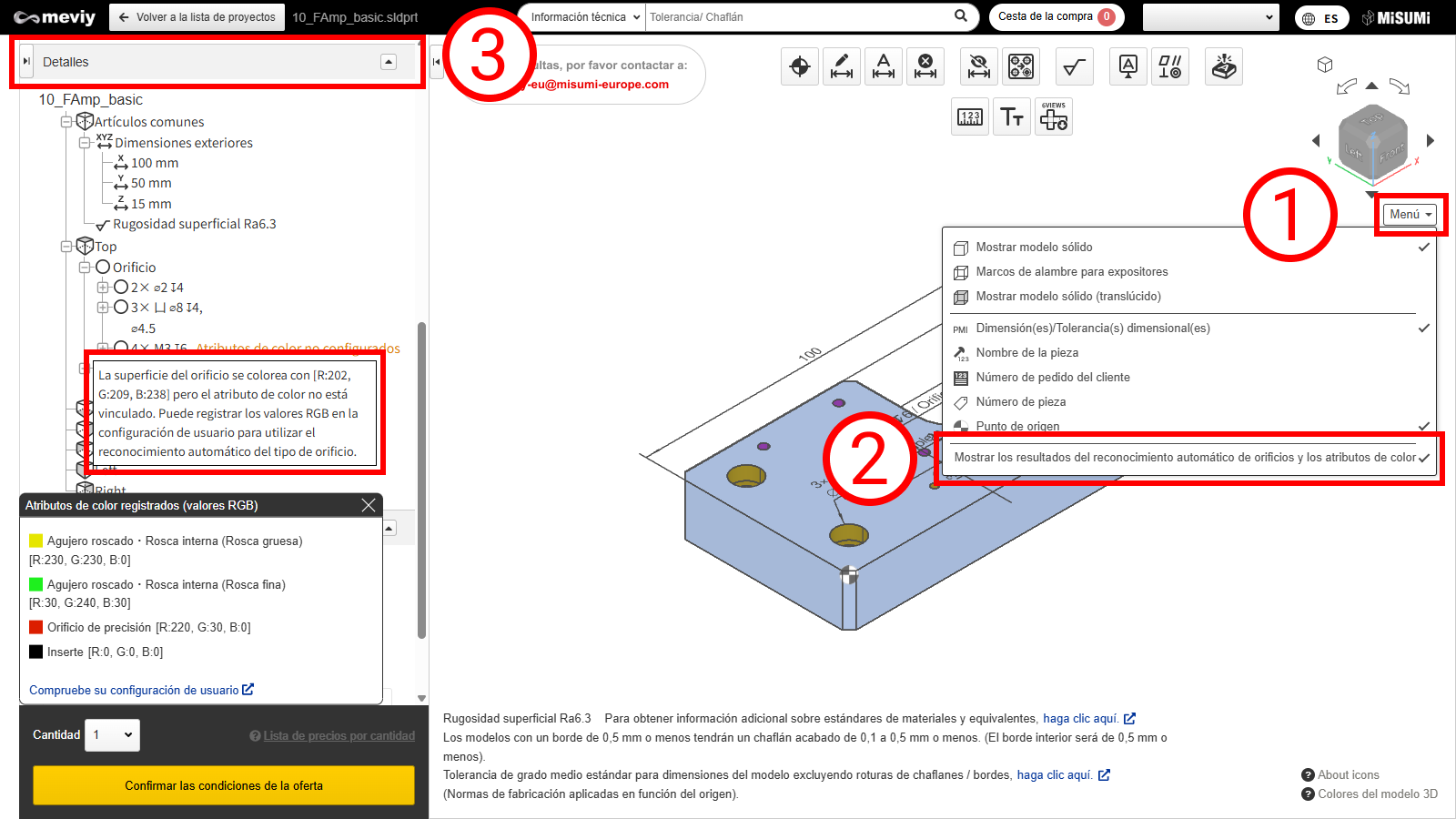

Cómo controlar los resultados del reconocimiento automático de agujeros y los atributos de color

Los resultados del reconocimiento automático de los orificios y los atributos de color pueden comprobarse en la pantalla del Visor 3D.

PASO 1:

Coloque el cursor sobre […] en el visor 3D.

PASO 2:

Haga clic en «Mostrar resultados automáticos de reconocimiento de agujeros y atributos de color».

PASO 3:

La lista de agujeros en los detalles muestra información sobre los atributos de color vinculados.

  • *Estos atributos de color son el resultado del análisis propio de meviy y pueden no coincidir con los valores de los atributos de color establecidos en su software CAD.
  • Por lo tanto, cuando empiece a utilizar [Reconocimiento automático del tipo de orificio a partir del atributo de color], o cuando cambie su software CAD, versión o configuración del entorno, asegúrese de comprobar el resultado del reconocimiento automático de orificios con esta configuración.
  • Además, utilice únicamente el CAD y los formatos compatibles que se describen a continuación.

Información CAD para la vinculación de atributos de color

Consulte la siguiente tabla para obtener los datos CAD que se pueden vincular a los atributos de color.

Formatos CAD
Programas de CADNativoFormato intermedio (Parasolid)
(.sldprt)(.icd).x_t.x_b.xmt_txt
SOLIDWORKS
iCAD SX
Otro CAD

Precaución

El reconocimiento automático del tipo de orificio a partir del atributo de color no está garantizado para los modelos creados con sistemas o formatos CAD no compatibles.

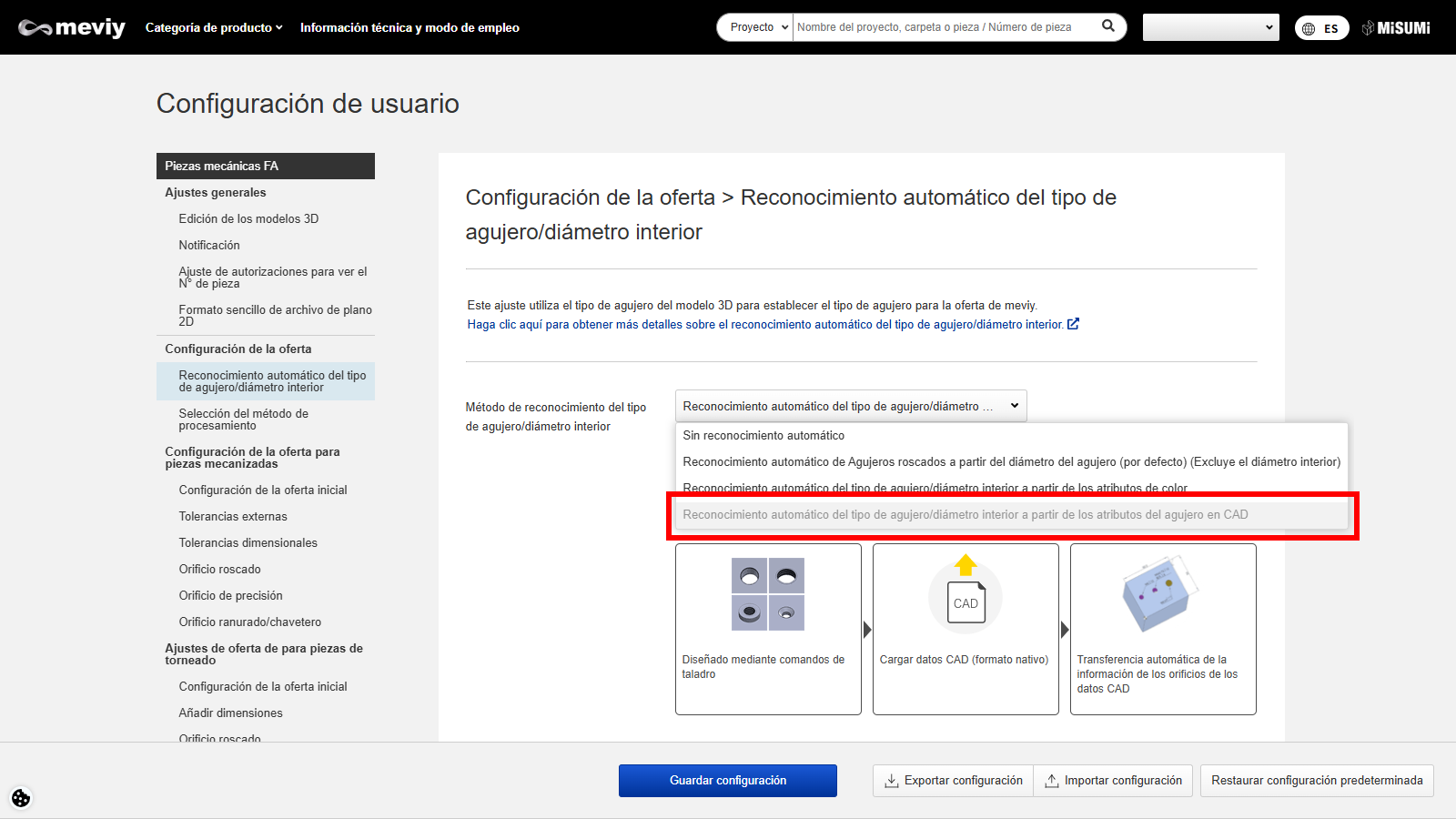

Método de configuración 4: Reconocimiento automático del tipo de orificio a partir de los atributos de orificio CAD

  • Esta configuración vincula los atributos de los agujeros creados con el comando «agujero» (asistente para agujeros) en su software CAD y reconoce el tipo de agujero.
  • Seleccione su software CAD y, a continuación, cargue el formato CAD nativo.

Precaución

  • Existen restricciones en los datos CAD a los que se pueden vincular los atributos de los orificios.
  • Haga clic aquí para obtener más información sobre CAD para la vinculación de atributos de agujeros.

Normas de aplicación para la vinculación de atributos de agujeros

Para vincular los atributos de los orificios CAD y reconocer los tipos de orificios, consulte las siguientes reglas.

Software CAD y formato de archivo aplicables

(1) Cree el archivo utilizando el software CAD que se puede vincular y cárguelo en su formato original.

Acerca de cómo crear agujeros CAD

  • (2) Los agujeros enlazables son aquellos creados mediante el comando «agujero» (asistente de agujeros) en CAD.
  • (Consulte la Tabla de correspondencia de comandos de agujeros por CAD para ver los agujeros y los atributos enlazables).
  • Si no se utiliza el comando «agujero», el atributo de agujero no se enlazará.
  • (3) No podemos garantizar la correcta vinculación del comando de agujero personalizado, ya que no se ha probado su funcionamiento.
  • (Personalizar: realizar cambios en los estándares o dimensiones existentes, crear nuevos estándares, etc.)
  • (4) Solo se pueden vincular los agujeros modelados mediante comandos de duplicación marcados con un círculo rojo.
  • Sin embargo, solo en SOLIDWORKS, los agujeros que se duplican y luego se duplican de nuevo no se reconocen como agujeros creados por el comando Agujero y no se vinculan a la vinculación de tipos de agujeros.

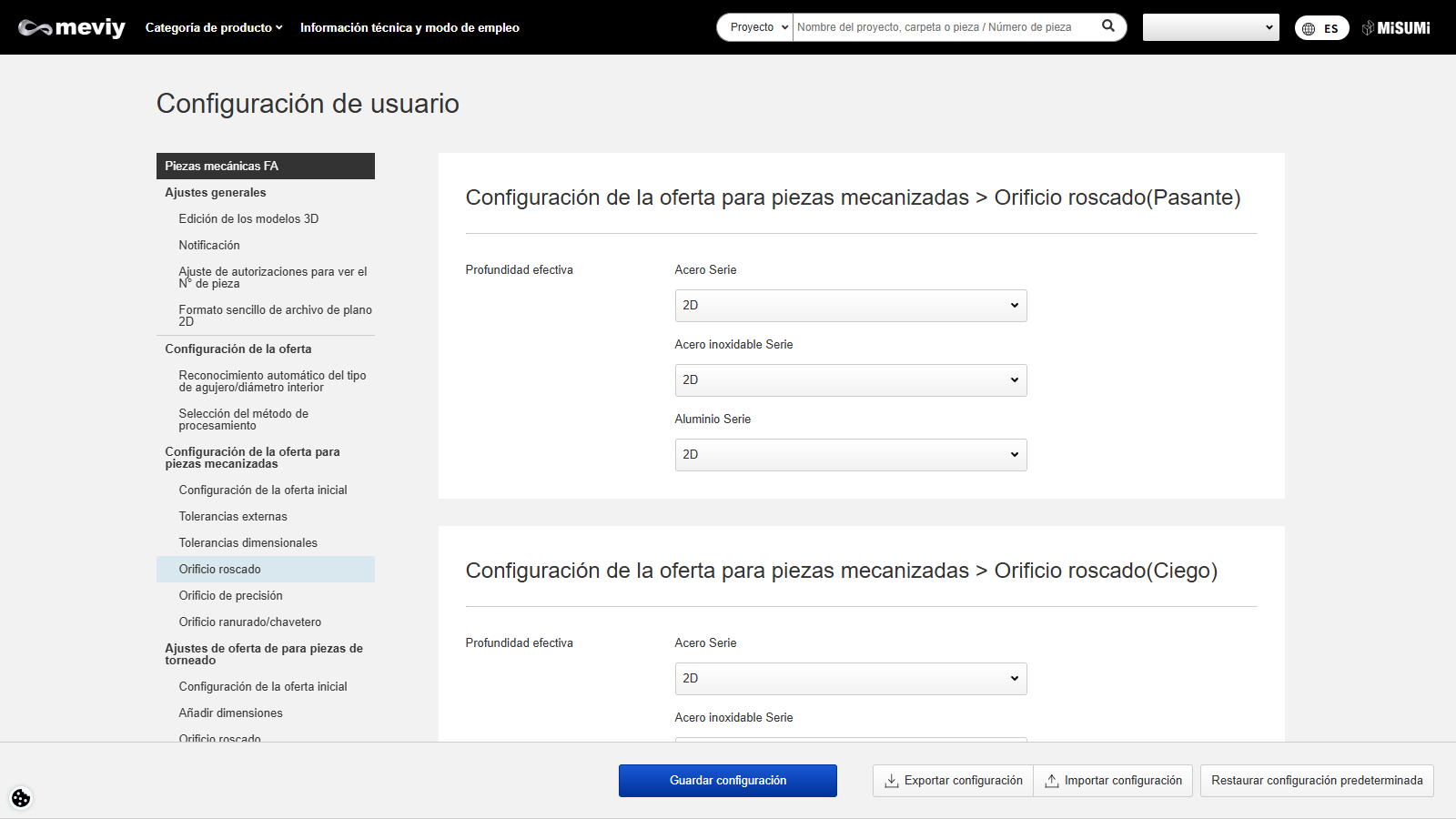

(5) Las profundidades efectivas de los orificios roscados y de precisión no se vincularán y se aplicará la información configurada en el cuadro de diálogo de configuración del usuario.

(6) Hay disponibles orificios con rosca métrica, pero no con rosca en pulgadas.

Tabla de correspondencias de comandos de agujeros para iCAD

  • Consulte a continuación los tipos de agujeros enlazables y las condiciones para la configuración del comando de agujeros en iCAD.
  • Si ha creado agujeros utilizando métodos distintos a los descritos aquí, serán agujeros rectos o pasantes.
  • Cambie el tipo de agujero en el Visor 3D de meviy.
Tipo de orificio (meviy) Condiciones para el ajuste del comando de agujero Descripción Suplemento
Agujero recto/agujero pasante
  • 1) Seleccione una de las siguientes opciones
  • – Agujero-02
  • – Agujero-02 (penetrar)
  • – Agujero-02 (penetrar)_Medio
  • – Agujero-02_Medio
  • 2) Si utiliza una definición de usuario, establezca la variable de la siguiente manera
  • – l,d
  • Si se establece un valor distinto al de la variable especificada en la definición de usuario, no se vinculará.
  • Si se utiliza cualquiera de los métodos (1) o (2), se vinculará.
  • Si no hay ninguna razón especial, se recomienda utilizar (1).

Orificio recto (orificio avellanado)

*Solo Placas mecanizadas

  • 1) Seleccione una de las siguientes opciones
  • – Agujero-01
  • – Agujero-01 (penetrar)
  • – Agujero-01 (penetrar)_Medio
  • – Agujero-01 (tornillos de cabeza hueca)
  • – Agujero-01 (tornillos de cabeza hueca)_Medio
  • 2) Si utiliza valores definidos por el usuario, establezca las variables de la siguiente manera
  • – l,lz,dn,D

Orificios de precisión

*Solo piastre lavorate

  • 1) Seleccione un orificio creado por el usuario.
  • Consulte la sección siguiente para saber cómo crear orificios definidos por el usuario.
  • La profundidad efectiva puede configurarse en la configuración del usuario
  • – El diámetro del orificio se refiere al diámetro del archivo CAD 3D y la clase de rango de tolerancia se refiere a la configuración del comando de orificio. Si no se establece la tolerancia de ajuste, se refiere a la clase de rango de tolerancia utilizada en la configuración del usuario.
  • – Dado que la tolerancia en ambos lados (por ejemplo, ±0,02) y la tolerancia en un solo lado (por ejemplo, +0,02/0) no se pueden vincular, asegúrese de confermare y configurarlo en Visor 3D. La pantalla inicial se refiere a la clase de rango de tolerancia que se ha establecido en las Configuración del usuario.
Orificio roscado
  • 1) Seleccione una de las siguientes opciones
  • – Agujero-03
  • – Agujero-03 (cerrado inferior)
  • – Agujero-03 (cierre inferior)_Grado 2
  • – Agujero-03 (penetrar)
  • – Agujero-03 (penetrar)_Grado 2
  • – Agujero-03_Grado 3
  • 2) Si utiliza valores definidos por el usuario, establezca la variable de la siguiente manera
  • – l,d,a
  • – l,lr,d,a,ls
  • – l,ls,d,a
  • – l,lr,d,a
  • 1) y 2) se pueden vincular utilizando cualquiera de los dos.
    A menos que exista una razón especial, recomendamos utilizar 1).
  • Cuando utilice 2), asegúrese de introducir el diámetro nominal en el campo «Nominal».
  • En este caso, si no se añade M, no se reconocerá como diámetro nominal.
Agujero avellanado
  • (1) Seleccione una de las siguientes opciones
  • – Avellanado (penetrar)
  • – Avellanado (penetrar)_Medio
  • 2) Si utiliza valores definidos por el usuario, establezca la variable de la siguiente manera
  • – l,dk,dn,t
  • – l,dk,d,d,t
Orificio sin conexión, por ejemplo, 1.
  • Los agujeros que utilizan los siguientes comandos de agujero no son aptos para el enlace.
  • (1)ParallelPipeThreads
  • (2)TaperPipeThreads
Si se crean agujeros con estos comandos, no deben unirse.
Orificio sin conexión, por ejemplo, 2.
  • Los orificios que utilizan los siguientes comandos de orificios no son aptos para la vinculación.
  • ①Sustraer
  • ②Sustraer (mantener entidades sustraídas)
  • Se seleccionan otras piezas de la máquina y no se enlazan los agujeros que no se hayan creado con «Organizar pieza».
Si se crea con estos comandos de agujero, aparecerá el mensaje «Comando de agujero no utilizado».

Configuración de orificios definida por el usuario para iCAD

Pasos de configuración Imagen de referencia Descripción
Referencia
  • Consulte lo siguiente para obtener información sobre cómo configurar los agujeros definidos por el usuario.
  • *La estructura de carpetas y los nombres de los archivos de la imagen de la izquierda pueden variar en función de la configuración de la instalación.
  • iCADSX\MAN
  • part_regi_guide.PDF
  • Capítulo 5: Configuración de elementos relacionados con los agujeros
1) Copie los datos originales
  • Copie los datos originales para referencia de (1) a (2)
  • 1)CADSX\JISPARTS\JIS\3D\04_ScrewHole
  • 2)ICADSX\JISPARTS\USER
2) Renombre la carpeta copiada y los datos que contiene
  • Puede nombrar el archivo como prefiera.
  • *Sin embargo, solo para el orificio de precisión, incluya en el nombre la clase de rango de tolerancia del ajuste.
3) Cambie el contenido del Excel <?span>
  • Introduzca el nombre del agujero en la columna situada junto a la columna «ArgNam» y la información detallada (tipo de agujero, etc.) en la columna situada junto a la columna «HOLE_D_VALUE».
  • Elimine las líneas JISNAME, Atributo de disposición e Información adicional del atributo de disposición (marco rojo).

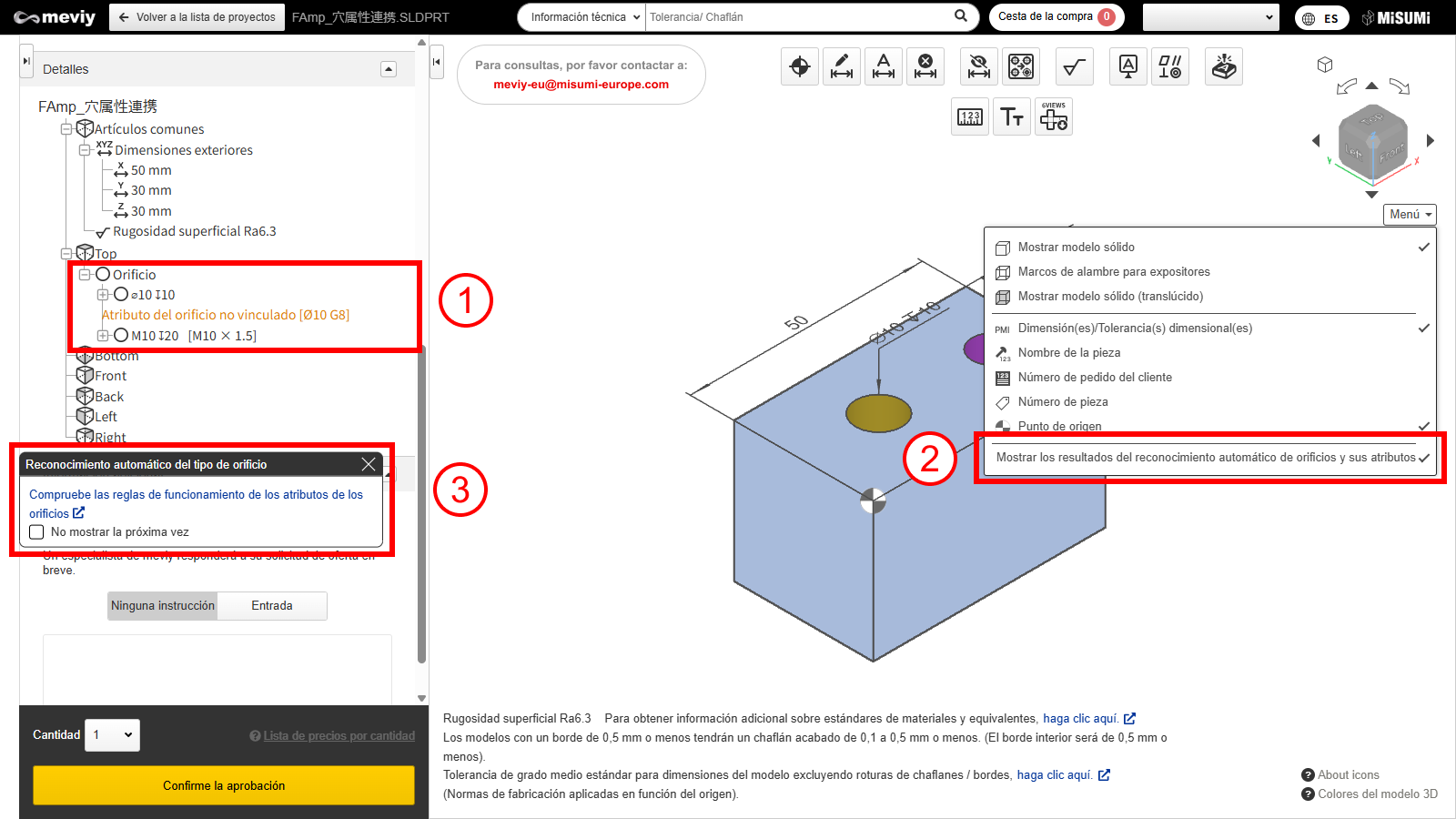

Cómo controlar los resultados del reconocimiento automático de agujeros y los atributos de los agujeros

Los resultados del reconocimiento automático de agujeros y la información sobre los atributos de los agujeros CAD se pueden controlar en el 3DViewer.

PASO 1:

  • La información sobre los atributos CAD de los agujeros se muestra en la parte derecha de cada agujero en la vista de árbol como [texto negro].
  • Si el enlace ha fallado, se mostrará en [texto amarillo] con la nota «Atributos de agujeros sin enlazar».
PASO 2:

Se pueden controlar las reglas de aplicación para la vinculación de atributos de agujeros.

PASO 3:

La lista de agujeros en los detalles muestra información sobre los atributos de color vinculados.

Precaución

  • *Estos atributos de agujero son el resultado de una vinculación basada en las propias reglas de meviy y pueden no coincidir con los valores de los atributos de agujero establecidos por su software CAD.
  • Asegúrese de comprobar los resultados del reconocimiento automático de agujeros cuando empiece a utilizar [Reconocimiento automático de tipos de agujeros a partir de atributos de agujeros CAD] y cuando cambie su software CAD, su versión o la configuración del entorno.

Información CAD para la vinculación de atributos de orificios

A continuación se indican los formatos CAD que se pueden vincular a los atributos de los orificios.

Formatos CAD
Nombre CADNativoFormato intermedio
(.sldprt)(.icd)(.x_t)(.x_b)(.xmt_txt)
SOLIDWORKS
iCAD SX
Otro CAD

Precaución

Para los modelos y formatos CAD que no son compatibles con meviy, no se garantiza el reconocimiento automático del tipo de orificio.
