Establecer grabado

Cómo configurar un grabado

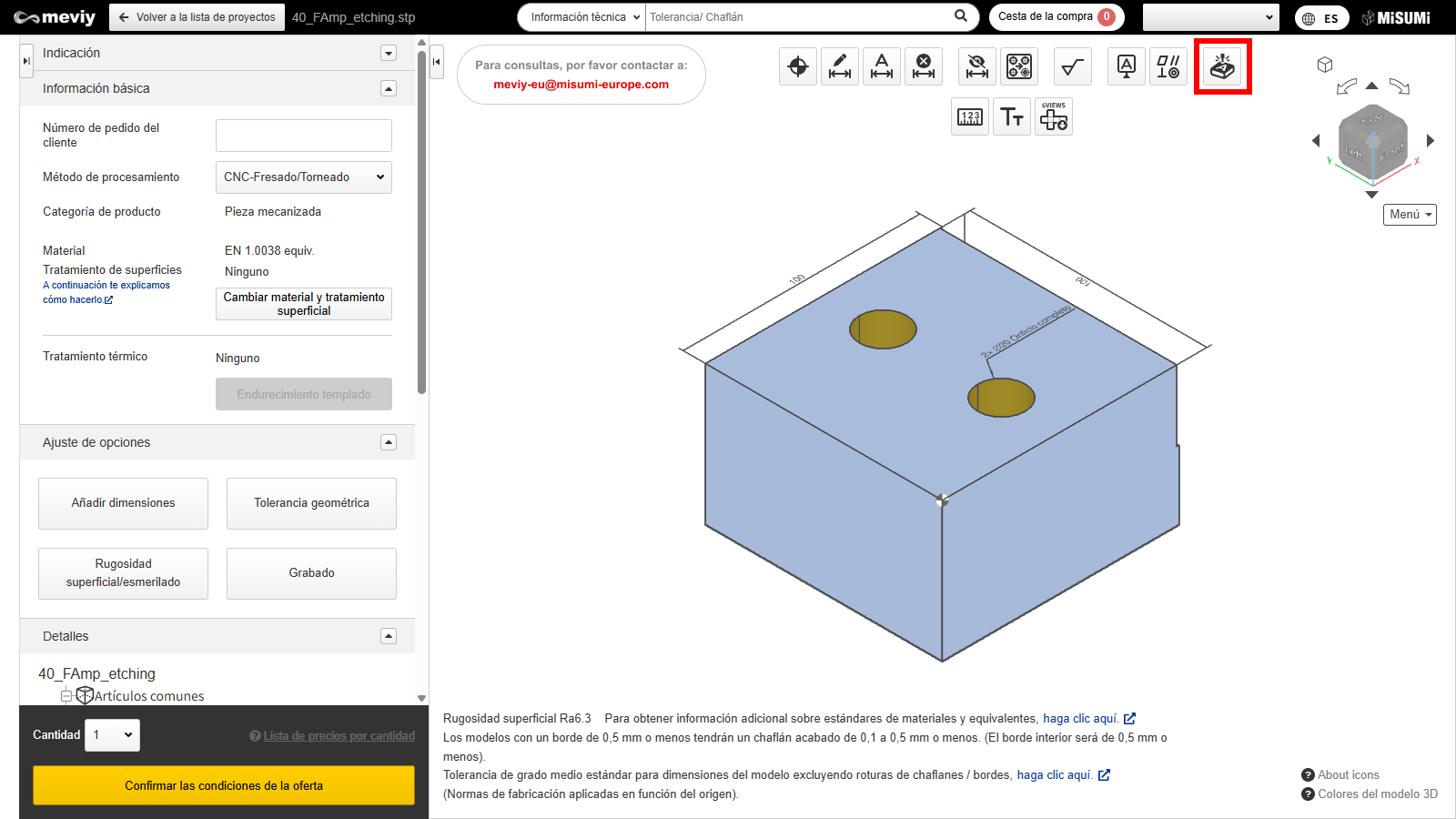

PASO 1: Seleccionar el icono

  • Seleccione el icono  de los iconos situados arriba.
  • También puede utilizar la tecla de acceso rápido (E).

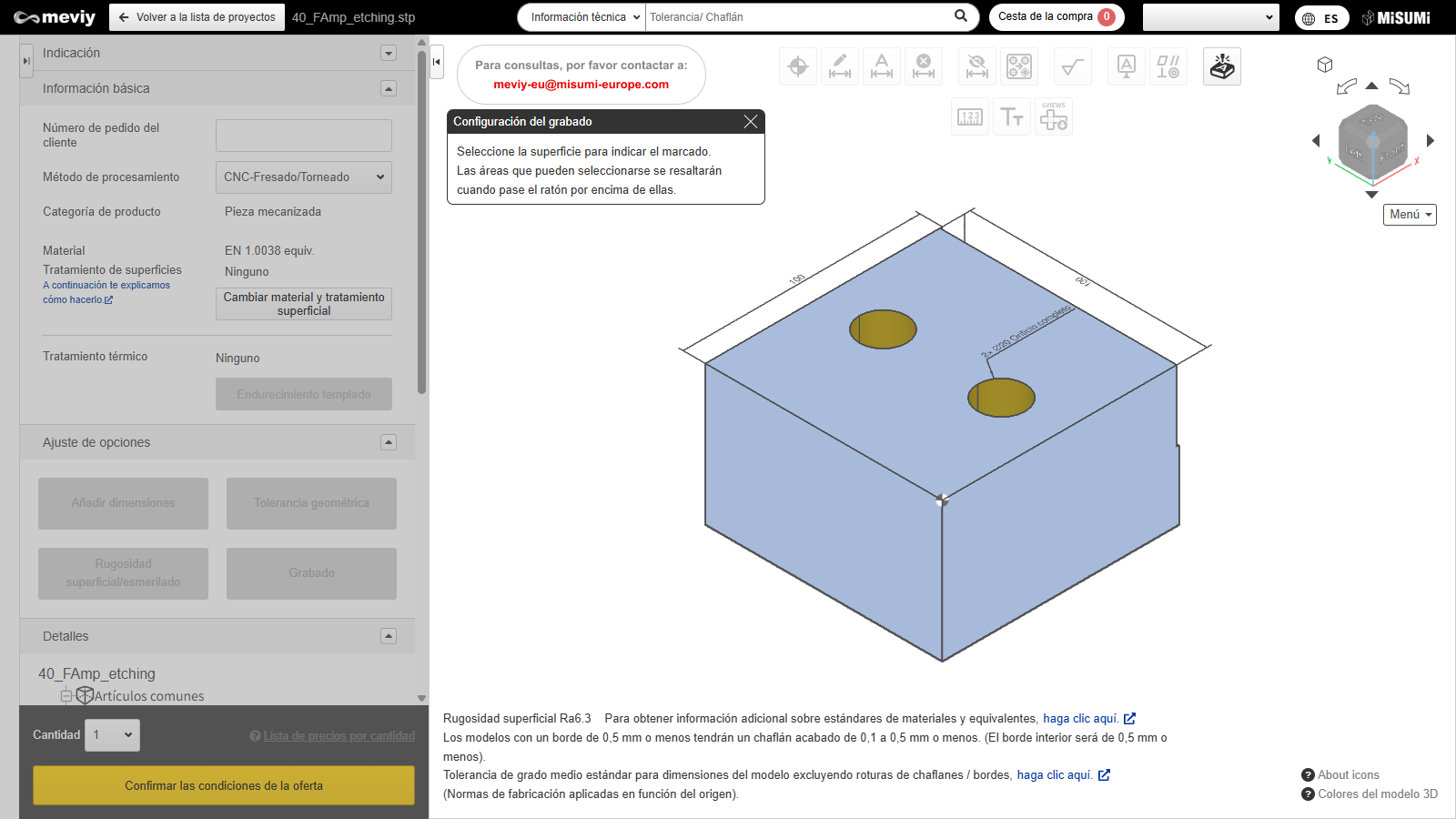

PASO 2: Selección del área de grabado

  • Seleccione la superficie en la que desee establecer el grabado.
  • Cuando pase el puntero del ratón por encima de una superficie seleccionable, esta se resaltará.

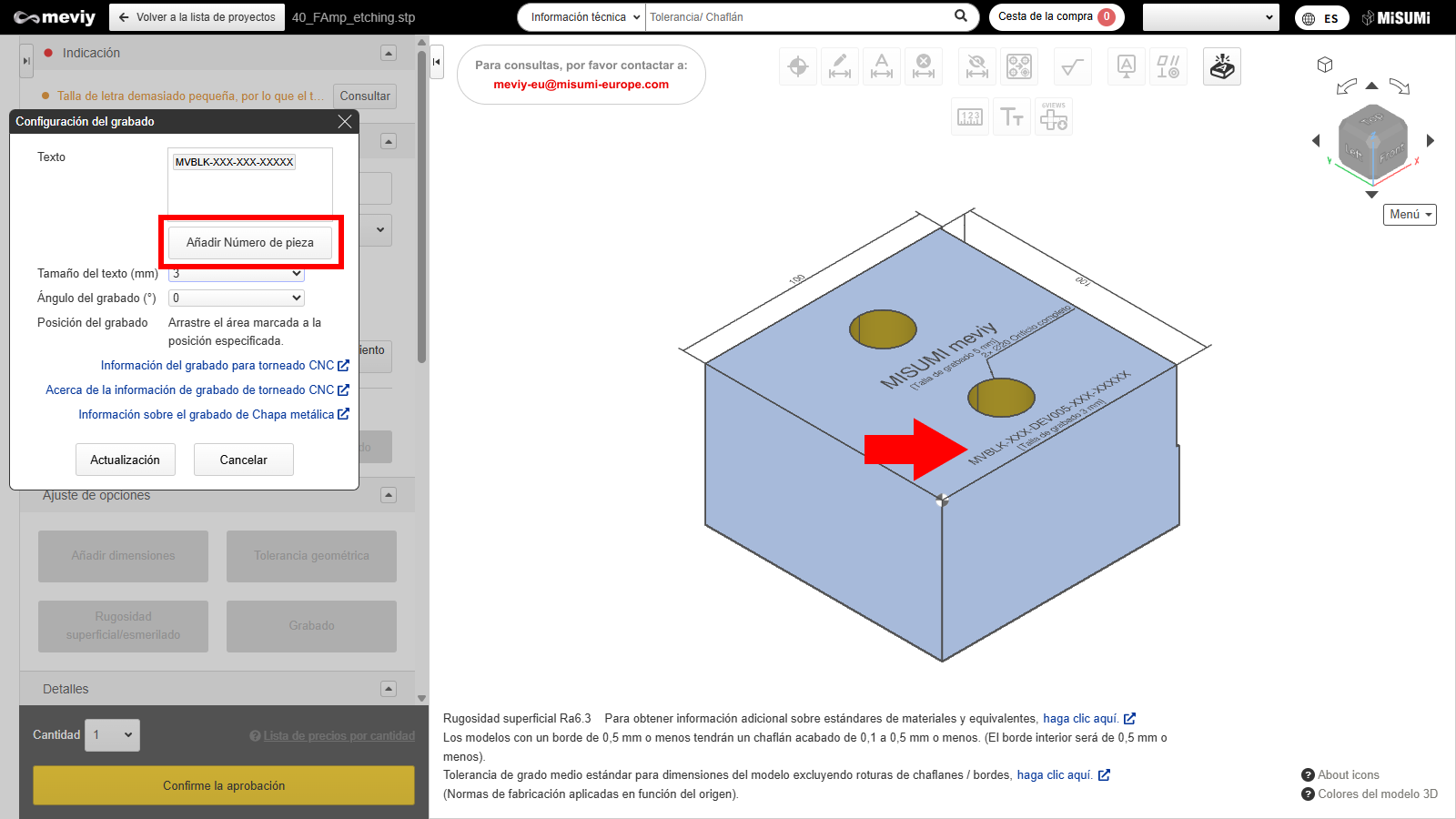

PASO 3: Configuración de las especificaciones de grabado

  • Introduzca el texto que desea grabar.
    Para especificar el grabado del código de componente, haga clic en «Añadir código de componente». Se generará un código de componente temporal (MVBLK-XXX-XXX-XXX-XXX) que se mostrará en el Visor 3D.
    Es posible mover la posición, el tamaño del texto y el ángulo del grabado. Después de introducir el texto, haga clic en «Actualizar».

Precaución

  • Los caracteres que se pueden introducir en el cuadro de diálogo son caracteres alfanuméricos de un solo byte y algunos símbolos (+-. #$%&()=*:? /_~).
  • El número completo de la pieza se mostrará después de hacer clic en «Confermare le condizioni dell’offerta».

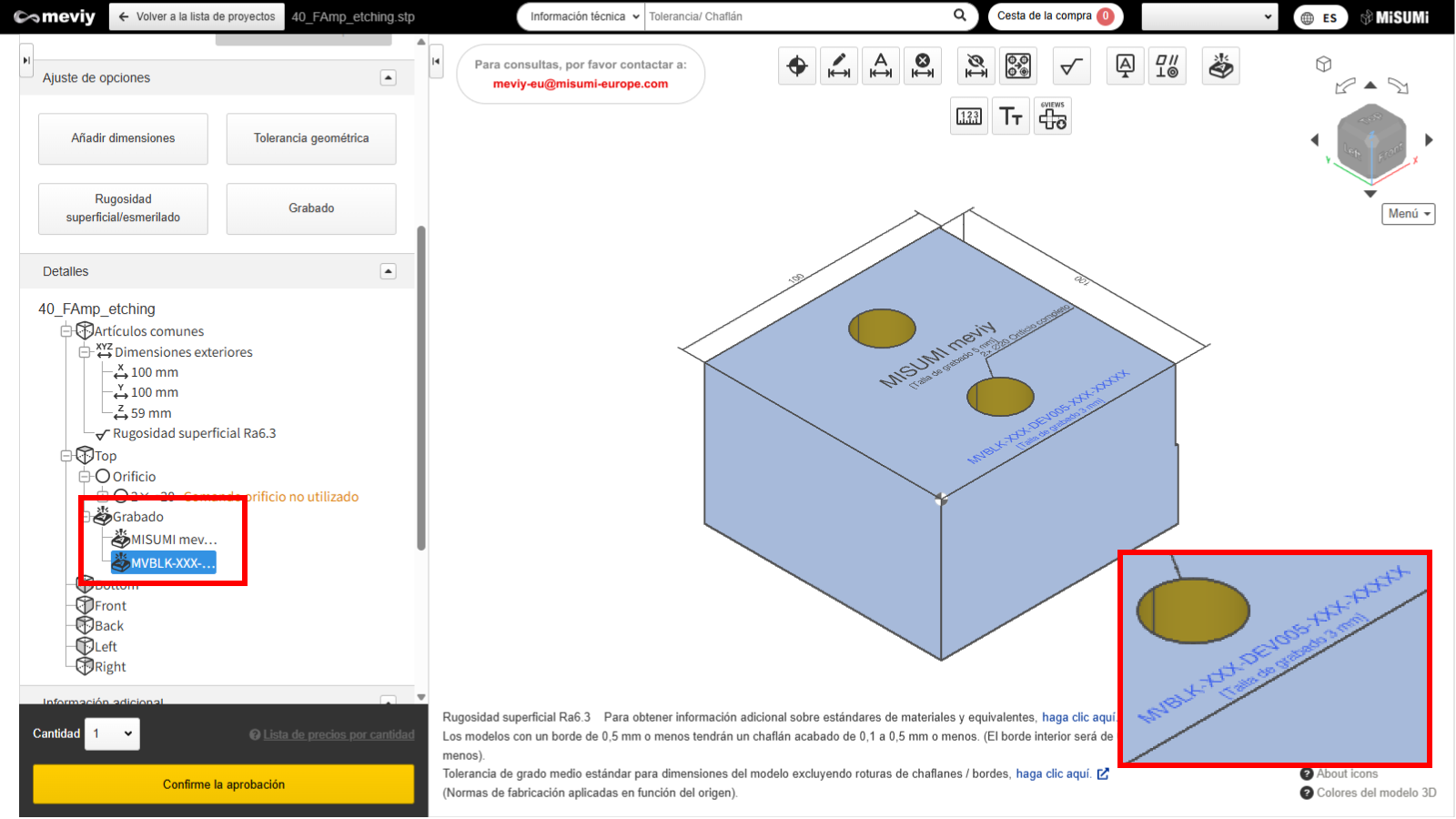

PASO 4: Finalización del grabado

Puede ver el grabado especificado en el modelo del visualizzatore 3D y en la vista en árbol.

Cómo eliminar

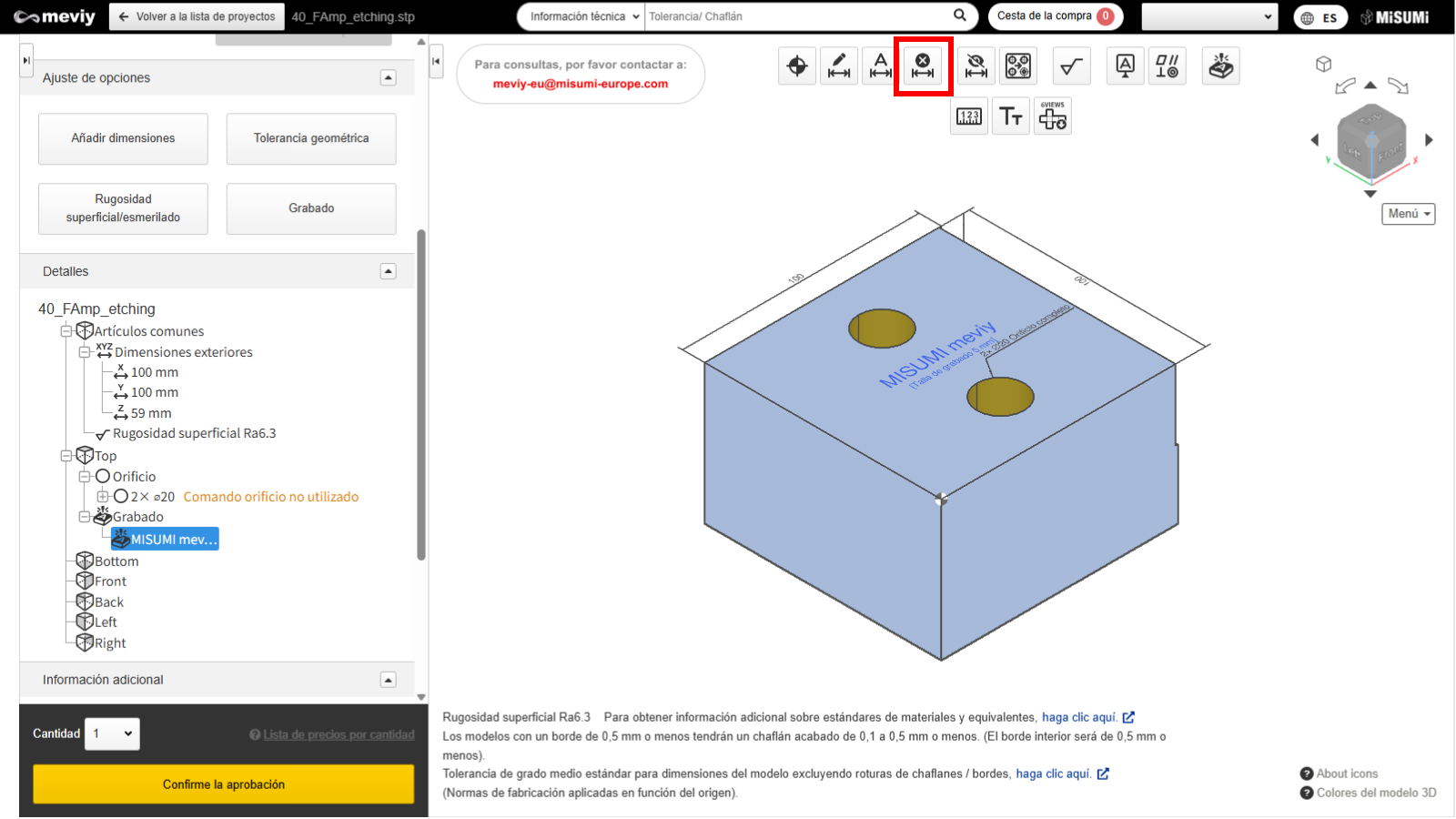

PASO 1: Seleccionar el icono

  • Seleccione el icono  de los iconos situados arriba.
  • También puede utilizar la tecla de acceso rápido (D).

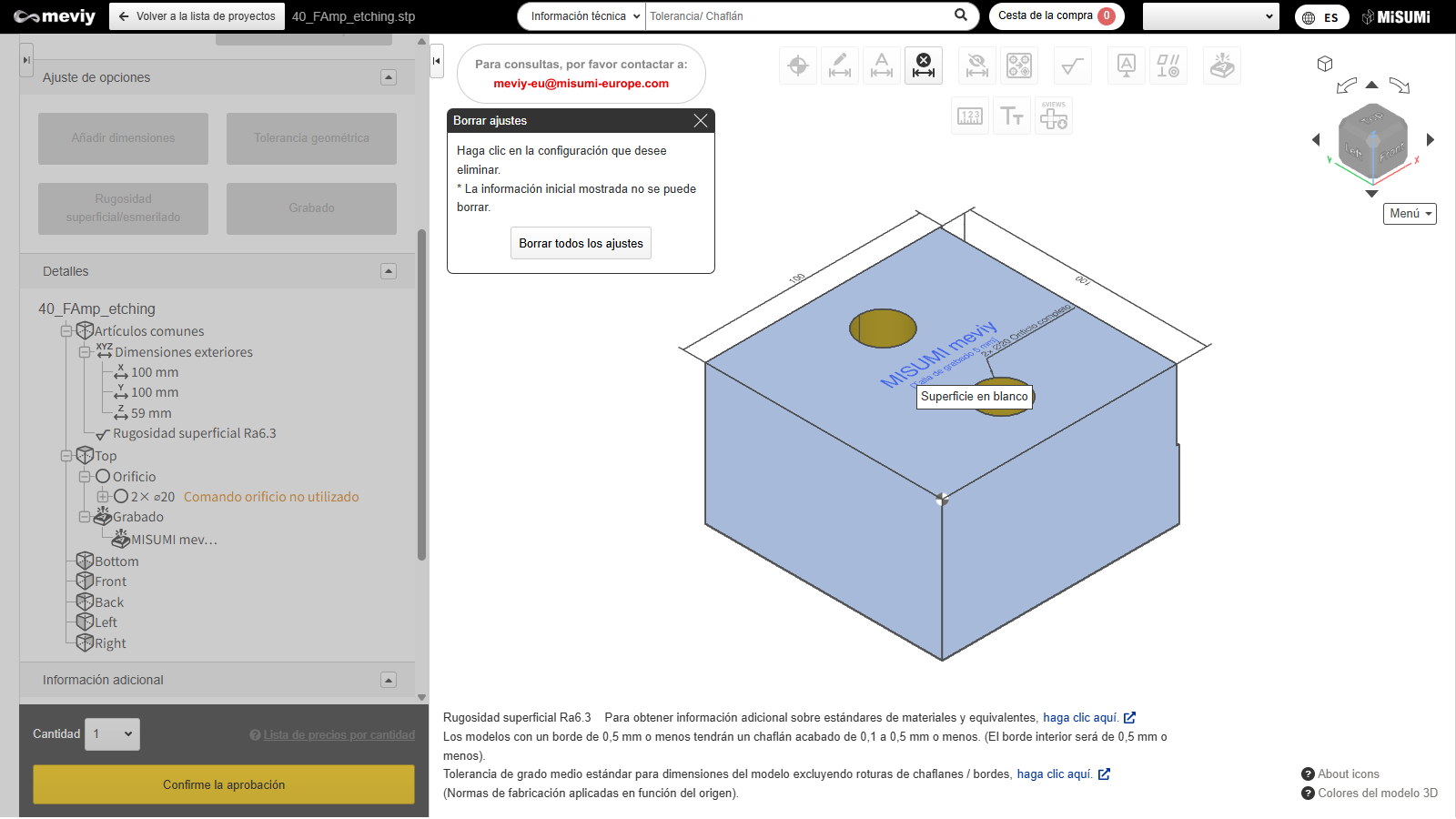

PASO 2: Seleccionar grabado

  • Aparece el mensaje «Haga clic en Eliminar configuración». A continuación, seleccione el grabado que desea eliminar. El grabado correspondiente se iluminará en azul.
  • Se eliminará al hacer clic.

Precaución

Tenga en cuenta que, al hacer clic en el botón «Eliminar todos los ajustes», se eliminarán todos los ajustes que haya definido.

PASO 3: Finalización de la eliminación

Eliminación realizada.

PASO 4: Fin de la eliminación de la configuración

Pulse la tecla Esc o el botón X para salir de Eliminar ajustes.
