Cambiar la información del agujero

Selección de agujeros para modificar

Haga doble clic en el agujero que desea modificar en el visor 3D o en la vista en árbol.

Visualizzatore 3D

Vista en árbol

Selección y actualización de tipos de agujeros

En el cuadro de diálogo [Indicación de información sobre el agujero] que aparece, seleccione el tipo de agujero y haga clic en [Actualizar].

Precaución

Asegúrese de comprobar el tipo de orificio en el visor 3D o en la vista de árbol.

  • No se reconocen los orificios de precisión. Asegúrese de configurarlo.
  • Dependiendo del tipo de CAD 3D que esté utilizando, la percepción de los tipos de orificios puede variar.
  • Cuando sea posible tanto un orificio roscado como un orificio recto, se reconocerá como un orificio roscado.

Consejo

  • Puede mejorar la precisión de la identifación del tipo de orificio configurando [Ajustes del método de identificación de roscas] en [Ajustes de usuario]. → Procedimiento de realización de presupuestos
  • Los cambios en el tipo de agujero se aplican a todo un grupo, por lo que, si desea especificar un tipo de agujero diferente para cada agujero del grupo, primero debe División de grupos de agujeros.
  • La precisión de los orificios rectilíneos puede modificarse cambiando el tipo de tolerancia del diámetro del orificio.

Especifique la forma del fondo del orificio

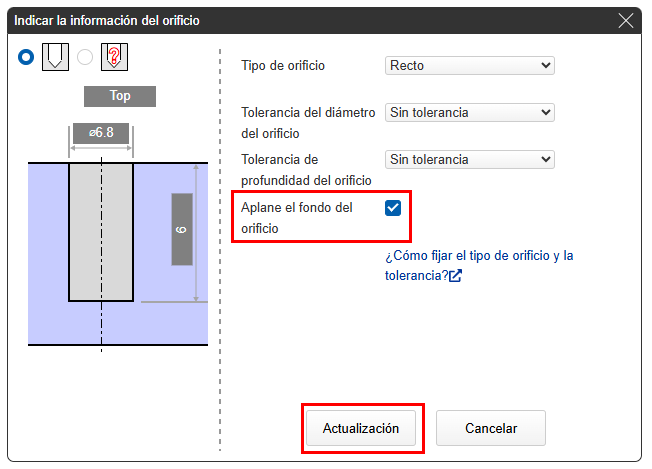

En el cuadro de diálogo [Instrucción de información del orificio], marque “Aplanar fondo del orificio” y haga clic en [Actualizar].

Precaución

Asegúrese de verificar la forma del fondo del orificio especificada en el cuadro de diálogo de instrucciones de información del orificio, la instrucción del orificio en el visor 3D y la vista de árbol.

  • La especificación de la forma inferior del orificio no cambia el modelo en el visor 3D.
  • No se puede especificar la forma del fondo de machos, insertos, diversos orificios piloto, orificios ranurados y orificios avellanados.

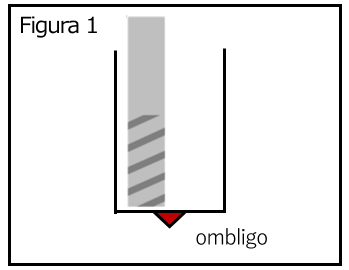

  • Para orificios de Φ5 o menores, cuando se especifica un acabado plano, es posible que quede el filo de corte (muesca) de la broca debido a las limitaciones del mecanizado. (Véase la figura 1).
  • Si no se especifica la forma del fondo del orificio, el fondo del modelo puede ser plano, pero debido a las características de procesamiento, el acabado puede ser cónico. Y viceversa.

Consejo

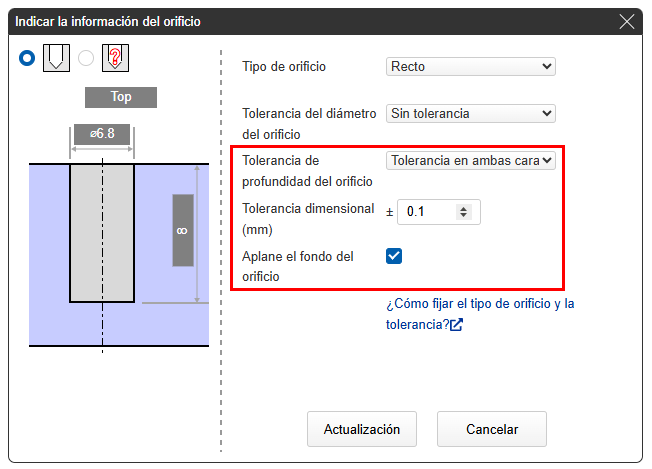

Si especifica la forma del fondo del orificio recto en el tope como «plano», puede establecer la tolerancia de profundidad del orificio.

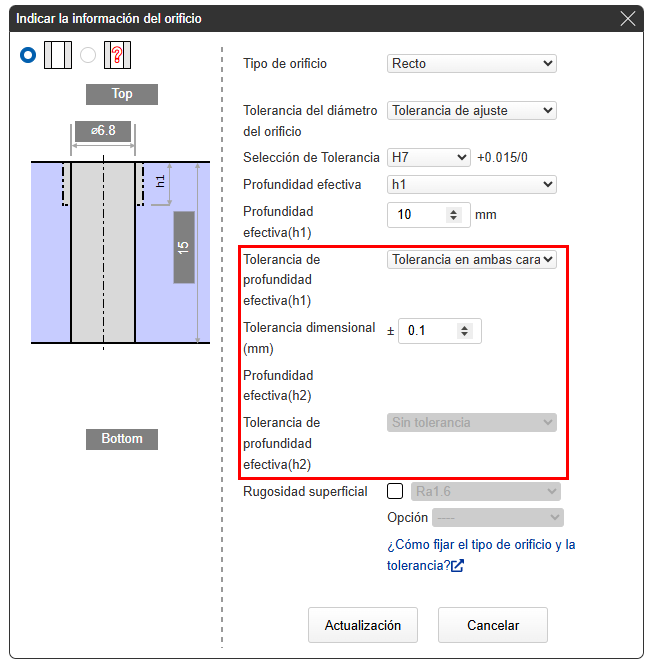

Especificar la tolerancia de profundidad del orificio o la tolerancia de profundidad efectiva.

En el cuadro de diálogo Instrucciones sobre información del orificio, seleccione la tolerancia de profundidad del orificio o la tolerancia de profundidad efectiva y, a continuación, haga clic en Actualizar.

Precaución

Cuando se establece una tolerancia de profundidad para un orificio recto con tope, la forma del fondo del orificio se especifica automáticamente como plana.
