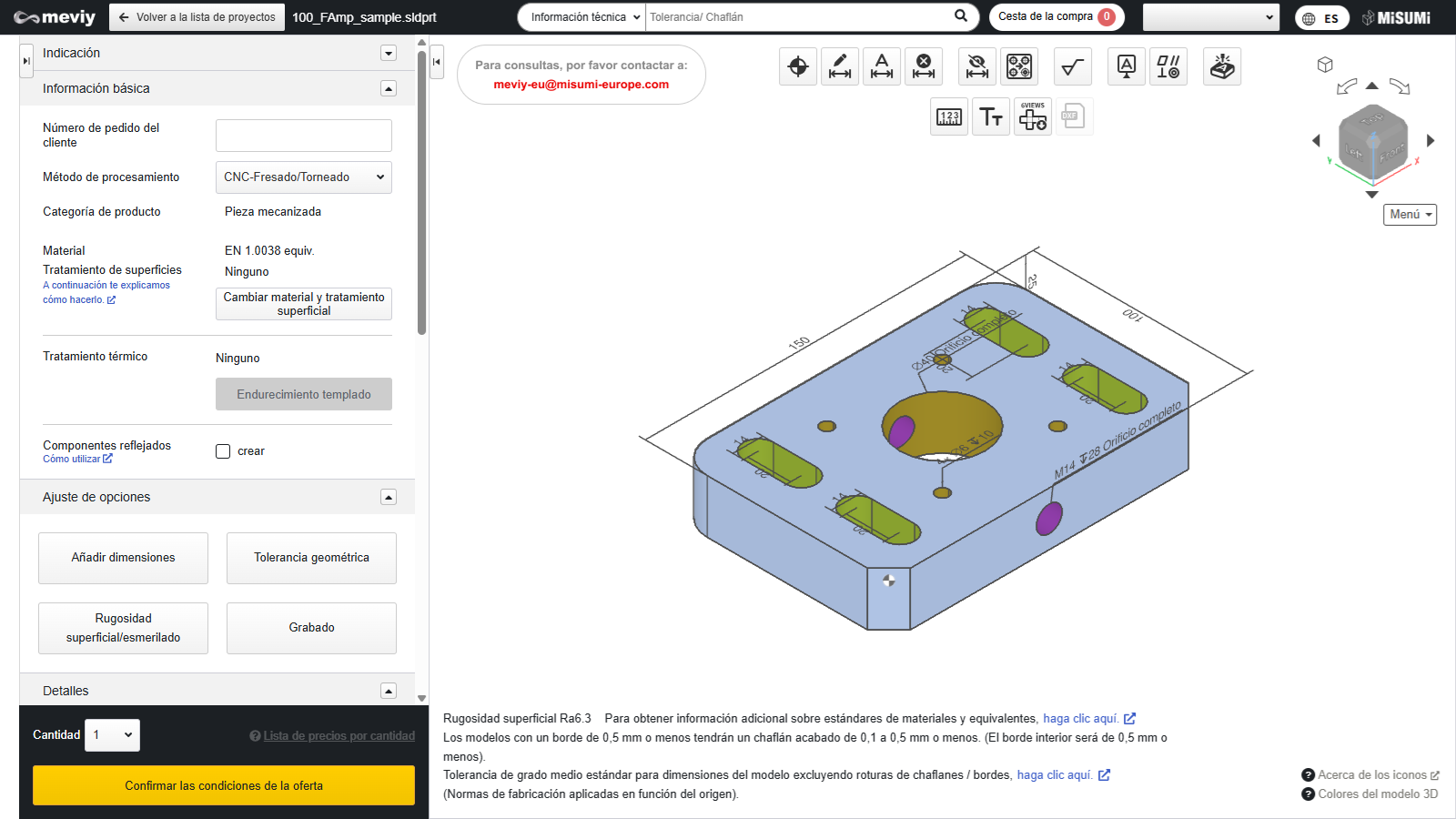

Cómo utilizar el visor 3D

(1) Barra de herramientas

A continuación se especifican los nombres de cada herramienta y lo que se puede hacer con ellas.

Nombre de la funciónQué se puede hacer
  • Designar origen del diseño
Mueve el punto de origen del diseño. → Cambiar el origen de un diseño
  • Añadir dimensiones
Añade dimensiones y tolerancias dimensionales. → Añadir/Eliminar dimensiones y tolerancias dimensionales
  • Añadir dimensiones por lotes
Añade por lotes dimensiones de coordenadas basadas en el punto de origen. → Añadir/Eliminar dimensiones y tolerancias dimensionales*Esta función no está disponible cuando se establece un agujero de precisión como origen.
  • Eliminar ajustes
Elimina las dimensiones añadidas. → Añadir/Eliminar dimensiones y tolerancias dimensionales
  • Ocultar dimensiones
Oculta las tolerancias dimensionales garantizadas por «Estándares generales de tolerancia predeterminados para dimensiones mecanizadas».
  • Dividir agujeros agrupados
Puede dividir los agujeros agrupados durante el reconocimiento de formas. → Dividir agujeros agrupados
  • Rugosidad superficial



Es posible configurar la rugosità superficiale, el rectificado y la lucidatura. → Rugosità superficiale
Nombre de la funciónQué se puede hacer
  • datum
Se puede establecer el datum.→ Establecer tolerancias del datum/de referencia
  • Tolerancia geométrica



  •

Se pueden configurar tolerancias geométricas. → Establecer tolerancias del datum/de referencia

  • Marcado de piezas
Añade un grabado. → Establecer grabado
  •  Medición
Esta función permite medir los modelos cargados.→Misurazione modelli 3D
  • Cambiar tamaño de fuente
Puede cambiar el tamaño de la fuente de la pantalla de la PMI. → Cambiar el tamaño de la fuente
  • Dibujo 2D simple
Descarga archivos de imagen que capturan cada dirección ortogonal de los modelos 3D y los organiza mediante proyección de tercer ángulo.

(2) Cubo

キューブ
  • Gire el cubo para cambiar la orientación de las piezas que se muestran actualmente.
  • Haga clic en [Vista isométrica] para volver a la vista isométrica (orientación predeterminada).

(3) Menú

Al pasar el ratón sobre el botón «Menú», aparecerá un menú que permite alternar la visualización del modello 3D y mostrar/ocultar la información de texto en el visor 3D.

(4) PMI

PMI es la abreviatura de «Product Manufacturing Information» (información sobre la fabricación del producto) y hace referencia a la información textual sobre dimensiones y agujeros. La posición de la visualización de la PMI se puede mover arrastrándola.
