Règles de modélisation de base

Règles de modélisation : Pliage Exemple
L’épaisseur de la tôle doit être uniforme.

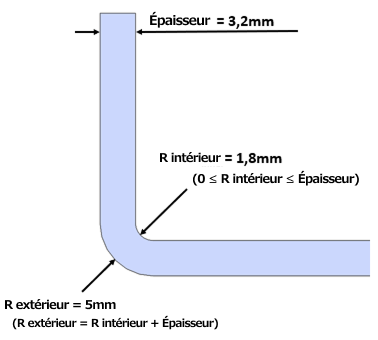

  • Concevez le rayon intérieur (Rintérieur) d’un coude comme suit :
  • 0 ≤ Rayon intérieur ≤ Épaisseur Concevez le rayon extérieur (Rextérieur) comme suit : Rayon intérieur (Rintérieur) + Épaisseur
  • *Le devis automatique n’est pas possible pour les modèles dont l’épaisseur n’est pas uniforme. La fonction de modification du modèle peut être utilisée pour corriger ces modèles et permettre ainsi le devis automatique.
    Pour plus d’informations, veuillez cliquer ici.

Pliage

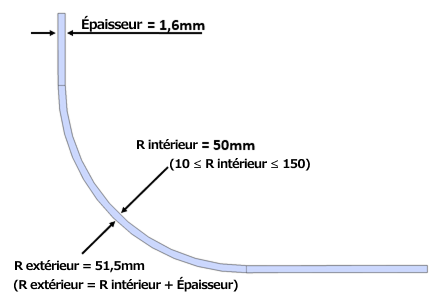

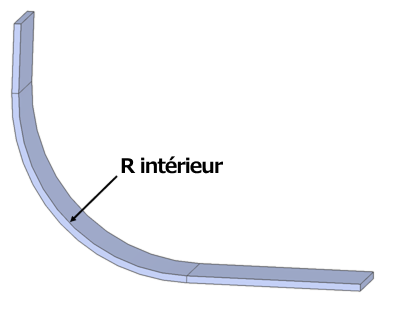

  • Le rayon de courbure intérieur doit être de 10 ou plus. Le rayon de courbure extérieur doit être égal au rayon intérieur + l’épaisseur.
  • Veuillez vous reporter à la section suivante pour connaître la plage de Rayon de courbure.

Épaisseur Rayon intérieur Rmin Rayon extérieur Rmax
0,8 10 150
1,0
1,2
1,5
1,6
2,0 10 (Acier Rmin=15)
2,3 15
2,5 10
3,0 30
3,2
