Tolérances dimensionnelles spécifiables

  • Lors du téléchargement de données CAO 3D, vous pouvez spécifier toutes les tolérances dimensionnelles pour les pièces dont les dimensions et les tolérances ne sont pas affichées.
  • La plage de tolérance minimale spécifiable pour les tolérances dépend de la combinaison de la forme de la pièce.
  • En fonction d’autres paramètres, la précision dans la plage peut ne pas être couverte par le service.

Tolérances d'ajustement

Les tolérances d’ajustage pouvant être définies pour l’usinage de tournage et l’usinage secondaire sont les suivantes.

Type d’usinage Tolérances d’ajustement
Tournage Métal : Grade IT6 ou supérieur
Plastique : Grade IT7 ou supérieur
  • MC
  • (Usinage secondaire)
Métal : Grade IT7 ou supérieur Plastique : Grade IT7 ou supérieur MC (Usinage secondaire)

Attention

  • « Les traitements de surface suivants ne peuvent pas être spécifiés avec une plage de tolérance inférieure à 0,1. »
  • Traitement de surface|Chromé trivalent (clair), Chromé trivalent (noir), Nitruration en bain de sel, Anodisé dur (clair)

Tolérances dimensionnelles pour la longueur totale (L) et la longueur (ℓ)

Les tolérances suivantes peuvent être spécifiées pour la longueur totale et la longueur des différentes pièces.

[mm]

MétalLongueur totale (L) et longueur (ℓ)
Exemple de tolérance minimaleGamme
L,ℓ ≦ 200 *±0,020,04
200 <L,ℓ ≦ 500±0,050,1
500 < L,ℓ±0,20,4

*La plage pouvant être réglée varie pour les plaques minces suivantes.

MétalLongueur totale (L) et longueur (ℓ)
Exemple de tolérance minimaleGamme
L ≦ 5150<D±0,10,2
L<1050 ≦ D
Resin​ Full Length (L) and Length (ℓ)​
Example of Minimum Tolerance​ Range​
L,ℓ ≦ 100​ ±0.05 0.1​
100< L,ℓ ≦ 200​ ±0.1​ 0.2
200< L,ℓ ≦ 300 ±0.2 0.4
23564_01_A_deEN
23564_02_A_deEN

[mm]

PlastiqueLongueur totale (L) et longueur (ℓ)
min. ToléranceGamme
L,ℓ ≦ 100±0,050,1
100 < L, ℓ ≦ 200±0,10,2
200 < L, ℓ ≦ 300±0,20,4
Resin​ Full Length (L) and Length (ℓ)​
Example of Minimum Tolerance​ Range​
L,ℓ ≦ 100​ ±0.05 0.1​
100< L,ℓ ≦ 200​ ±0.1​ 0.2
200< L,ℓ ≦ 300 ±0.2 0.4
23564_03_A_deEN

Tolérances pour le diamètre extérieur de la rainure (D), la largeur de la rainure (w) et les dimensions de position (ℓ)

Les tolérances pouvant être définies pour le diamètre extérieur sont les suivantes.

[mm]

Tolérances pour le diamètre extérieur de la rainure (D)Tolérance minimaleGamme​
Uniforme±0,02​0,04
Largeur de la rainure (w) ​Tolérance minimaleGamme​
Uniforme±0,05​0,1​
Dimensions de la position (ℓ)Tolérance minimaleGamme
ℓ≦150±0,050,1
150<ℓ≦400±0,150,3
400<ℓ±0,30,6
23564_04_deEN

*La tolérance entre les surfaces du diamètre intérieur et extérieur ne peut pas être ajoutée.

Tolérances pour le diamètre extérieur de la rainure (D), la largeur de la rainure (w) et les dimensions de position (ℓ)

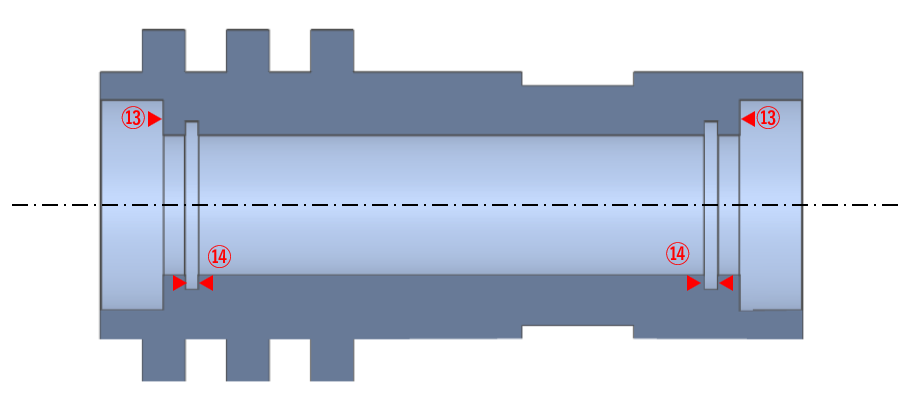

Les tolérances pouvant être définies pour le diamètre intérieur sont les suivantes.

[mm]

Tolérances pour le diamètre intérieur de la rainure (d)Tolérance minimaleGamme​
±0,05​0,1
Largeur de la rainure (w)Tolérance minimaleGamme​
±0,070,14​
Dimensions de la position (ℓ)Tolérance minimaleGamme​
±0,1​0,2​
23564_05_deEN
  • *La tolérance entre la rainure interne et les autres éléments ne peut pas être ajoutée.
  • Cependant, les dimensions de position à partir de la face d’extrémité de la pièce ℓ sont exclues.

Tolérances pour chaque pièce

Les tolérances pouvant être définies entre chaque élément de forme sont les suivantes.

23564_06_deEN
23564_07_deEN

[mm]

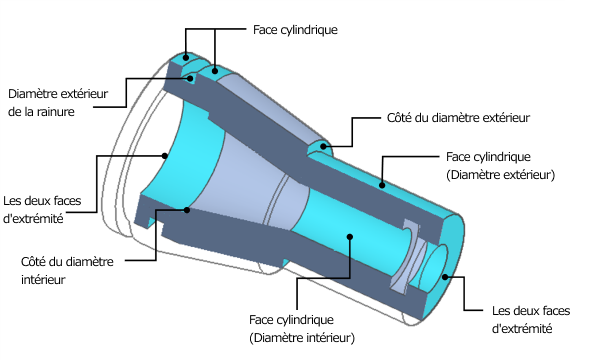

NoÉlément de forme(2) Diamètre extérieur côté(3) Côté rainure extérieure(4) Surface de la poche(5) Diamètre intérieur en bas(6) Côté rainure interne
(1)Les deux faces d’extrémité0,04~0,04~0,1~0,04~0,2~
(2)Diamètre extérieur Côté
(3)Côté Rainure externe0,2~
(4)Surface de poche0,04~
(5)Diamètre intérieur fond0,04~
(6)Côté Rainure interne0,2~
23564_08_A_deEN

[mm]

Elément de forme(5)Centre du trou de précision(6)Centre du trou droit(7)Centre du trou taraudé(8)Centre du trou d’insert(9)Centre du trou fraisé(10)Trou fendu/Rainure de clavette
(1)Les deux faces d’extrémité/axe central0,1~0,2~0,2~0,2~0,2~0,2~
(2)Côté diamètre extérieur
(3)
Côté rainure extérieure
0,2~
(4)
Surface de la poche
0,04~
(5)
Centre du trou de précision
(6)
Centre du trou droit
(7)
Centre du trou fileté
(8)
Centre du trou pour inserts
(9)
Centre du trou fraisé
(10)
Trou oblong/Rainure de clavette

Conseil

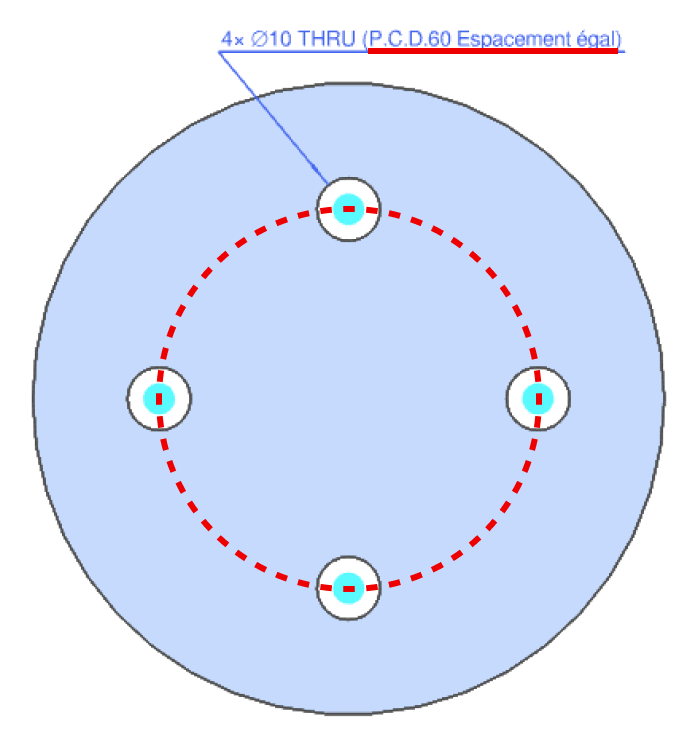

  • (1) Les trous situés sur la même circonférence sont appelés P.C.D. (diamètre du cercle de perçage). Les perçages transversaux ne sont pas pris en charge.
  • (2) Le P.C.D. est reconnu même avec des types de trous différents.
  • (3) Le P.C.D. est reconnu que les positions des trous soient réparties de manière égale ou inégale.

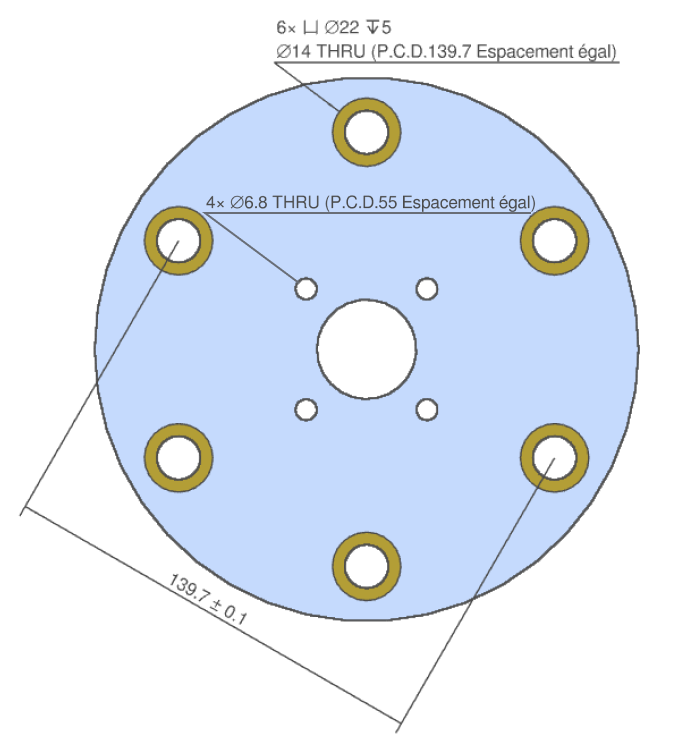

  • (4) Il est possible d’ajouter des dimensions diagonales qui indiquent la distance entre les trous et le P.C.D.

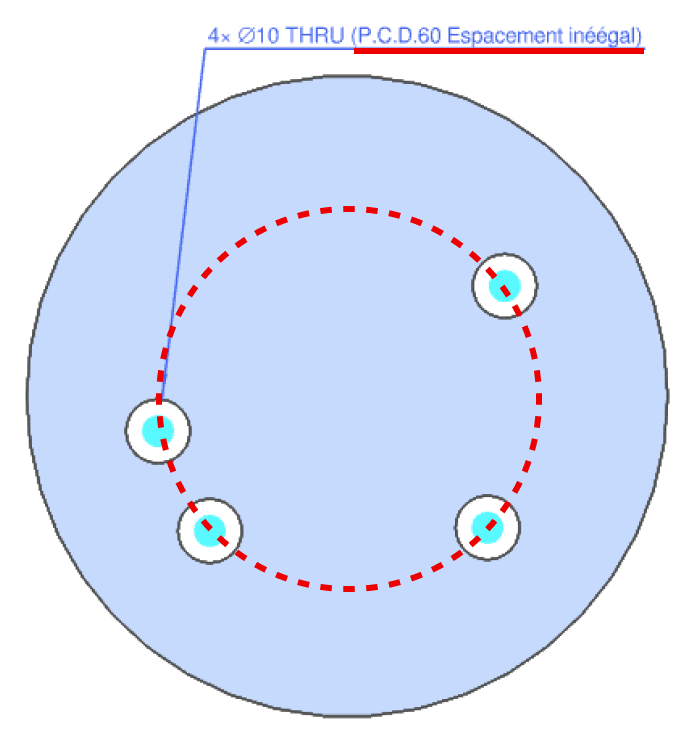

P.C.D. Divisé en parts égalesP.C.D. Divisé de manière inégaleLa distance entre les trous P.C.D.

Attention

  • La reconnaissance P.C.D. est une information supplémentaire et de référence dans meviy pour les pièces tournées.

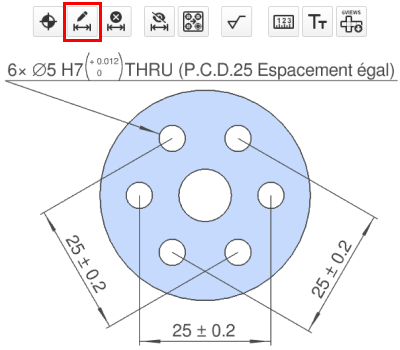

  • Si vous devez spécifier la tolérance entre les trous, veuillez sélectionner l’icône « Ajouter une tolérance » et spécifier la tolérance pour la position cible.

Conseil

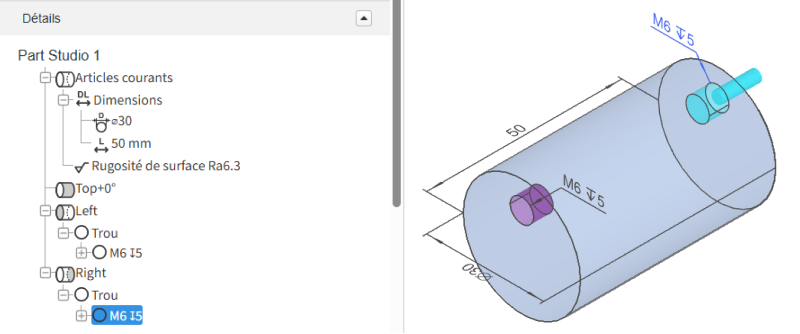

  • La relation de position des trous sur les deux faces d’extrémité du modèle de référence dans la figure ci-dessous est une tolérance générale.

Remarques

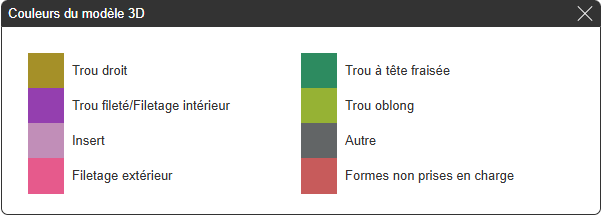

  • Modèle 3D Couleurs
  • Si une palette de couleurs pour une forme non prise en charge s’affiche, le devis automatique n’est pas disponible.

Tolérance géométrique

Les conditions possibles de réglage de la tolérance géométrique sont les suivantes.

avion configurable
  • Les trous, les rainures de clavette (diamètre intérieur/diamètre extérieur), les encoches (y compris les poches), les rainures de diamètre intérieur et les rainures d’extrémité ne peuvent pas être spécifiés.
  • Si une tolérance géométrique ou une référence est spécifiée pour la pièce filetée, nous la garantissons sur la base de la valeur mesurée avant le filetage.
Tolérances géométriques configurables
*En fonction du matériau et de la taille, le devis peut être fourni par le responsable.
Type de tolérance géométrique Symbole Plan Surface cylindrique Référence Zone cible de référence Valeur de tolérance
Planéité Surface 0,01 à 0,1
Parallélisme nécessaire surface 0,01~0,1
Perpendicularité nécessaire surface 0,01 à 0,1
Circularité Surface 0,01~0,1
Concentricité nécessaire ligne d’axe 0,01~0,1
Rectitude Surface 0,01~0,1
Cylindricité Surface 0,01 à 0,1
Rondeur circulaire nécessaire ligne d’axe 0,01~0,1
Total runou nécessaire ligne d’axe 0,01~0,1
Tableau de compatibilité (matériau, traitement de surface, traitement thermique)
Tableau de compatibilité (traitement de surface)
