Powierzchnia widoczna i ustawienia kierunku spawania

Ustawiając odwrócenie orientacji i kierunek spawania dla każdej części składowej, można określić lokalizację spawania lub powierzchnię spawania zgodnie z potrzebami.

Wyświetlanie układu

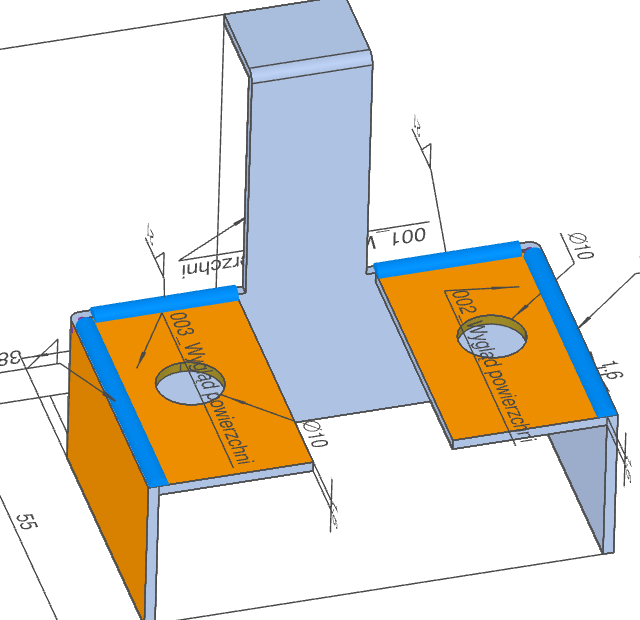

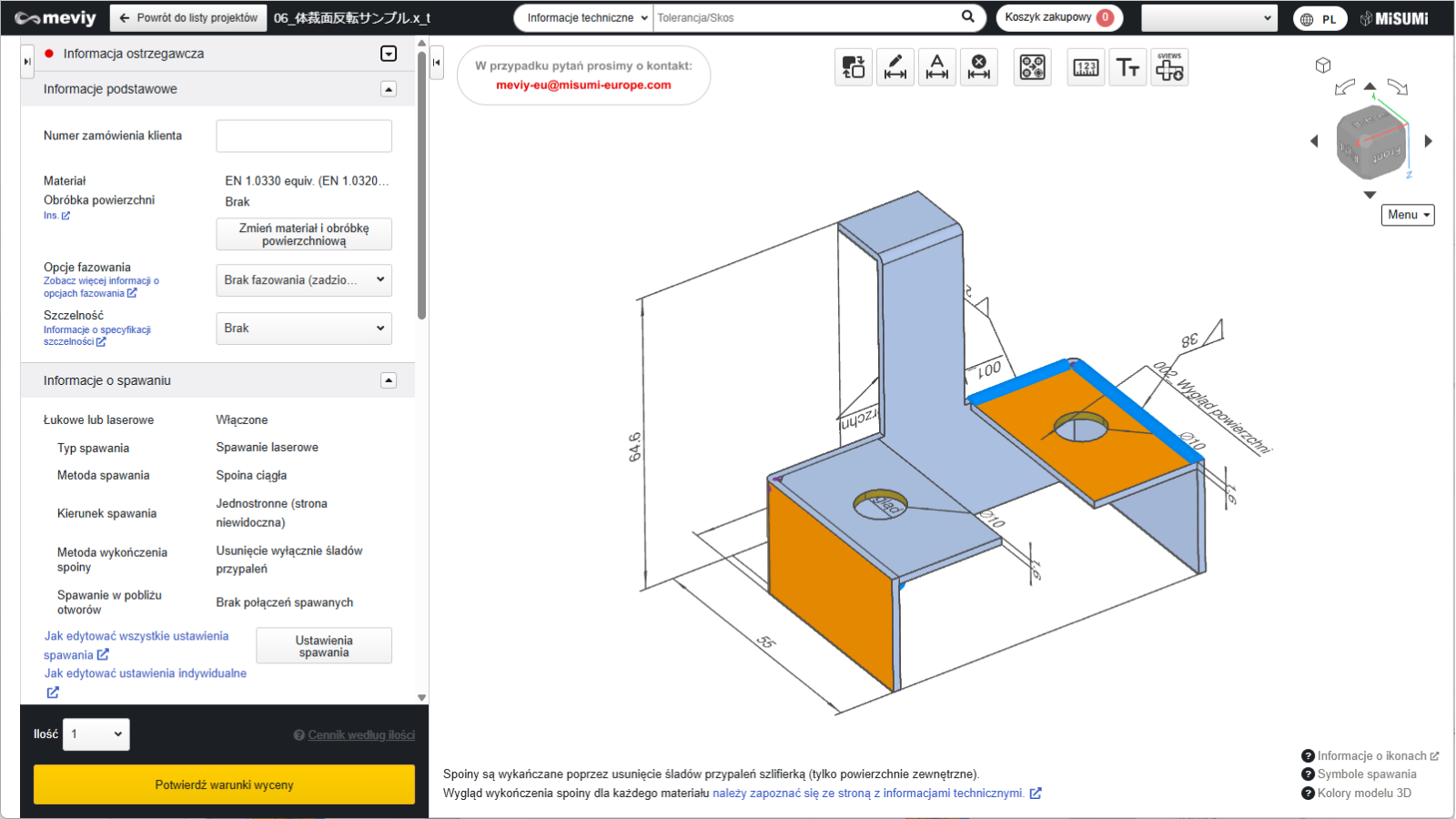

Powierzchnie układu dla każdej części są wyświetlane na pomarańczowo.

Odwracanie układu

W module meviy do spawanych elementów z blachy można odwrócić orientację każdej części osobno.

Kliknij ikonę

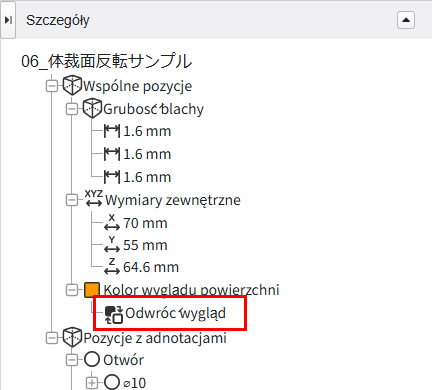

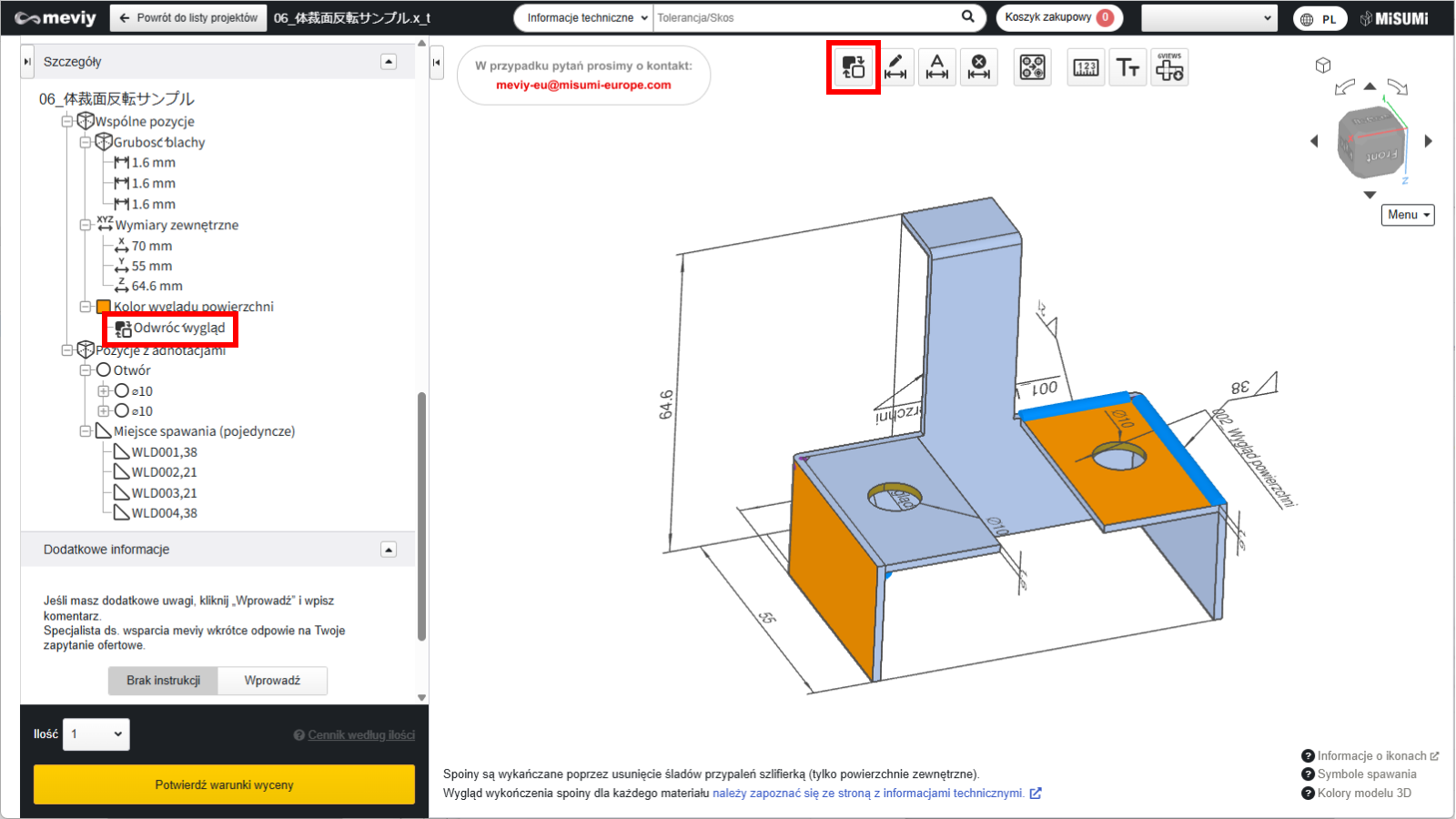

  • Kliknij dwukrotnie opcję „Odwróć układ” w widoku drzewa lub kliknij ikonę „Odwróć układ” na pasku narzędzi u góry przeglądarki 3D, aby otworzyć okno dialogowe odwracania układu.

Pojawi się okno dialogowe odwracania układu.

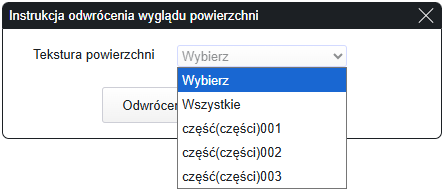

  • Kliknij odpowiednią pozycję z listy rozwijanej „Wybierz”.
  • Numer części można sprawdzić w przeglądarce 3D.

Wskazówka

  • Wybranie opcji „Wszystkie” spowoduje jednoczesne odwrócenie orientacji wszystkich części.
  • Odwracanie części jest operacją wykonywaną dla każdej części osobno. Wielokrotny wybór nie jest możliwy.
  • Trzycyfrowy numer zapisany na linii odniesienia wychodzącej od powierzchni to numer części.

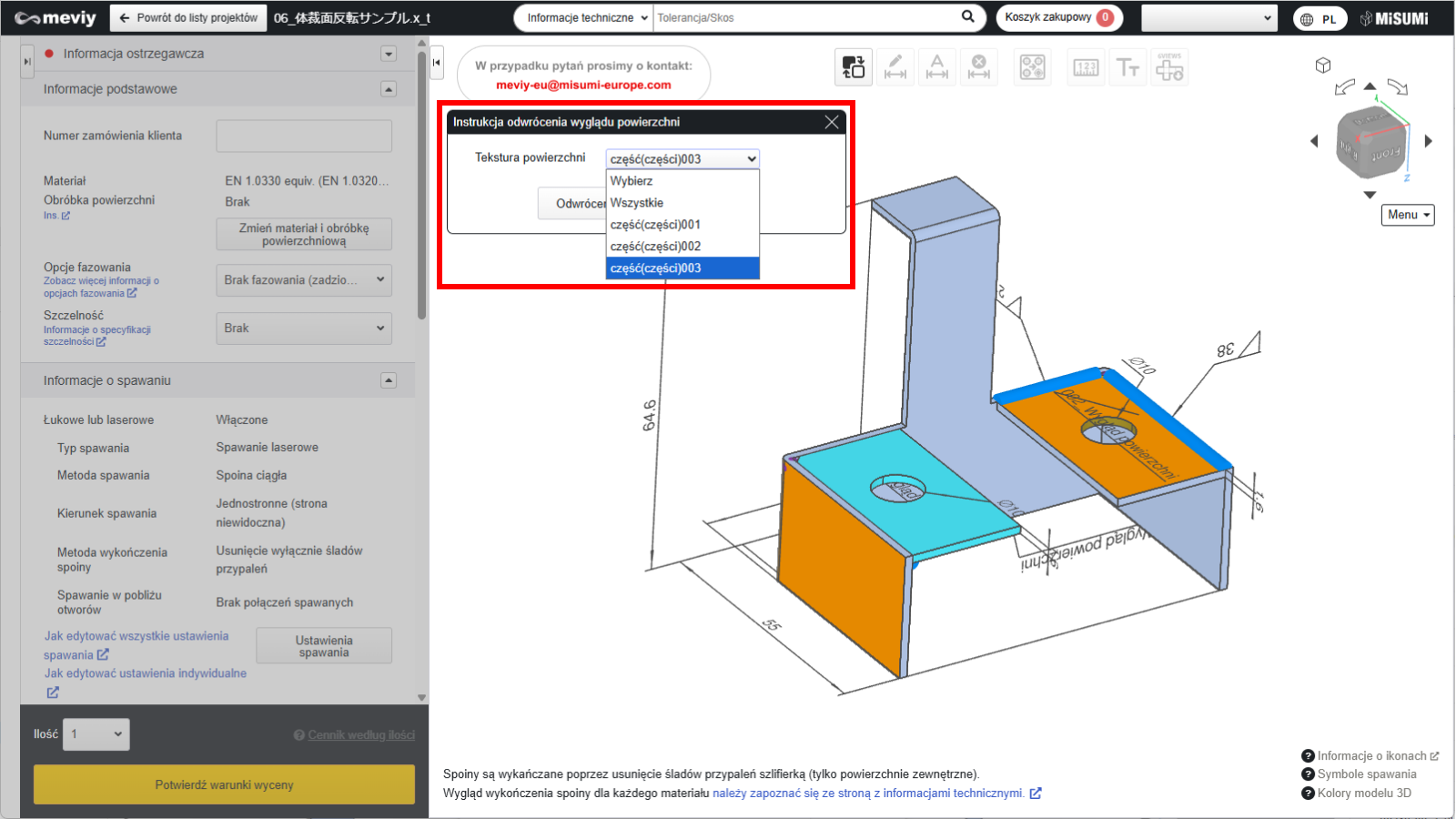

  • Wybrane części zostaną podświetlone na niebiesko.
  • Kliknij przycisk „Odwróć” w oknie dialogowym odwracania układu, aby odwrócić orientację części.

Uwaga

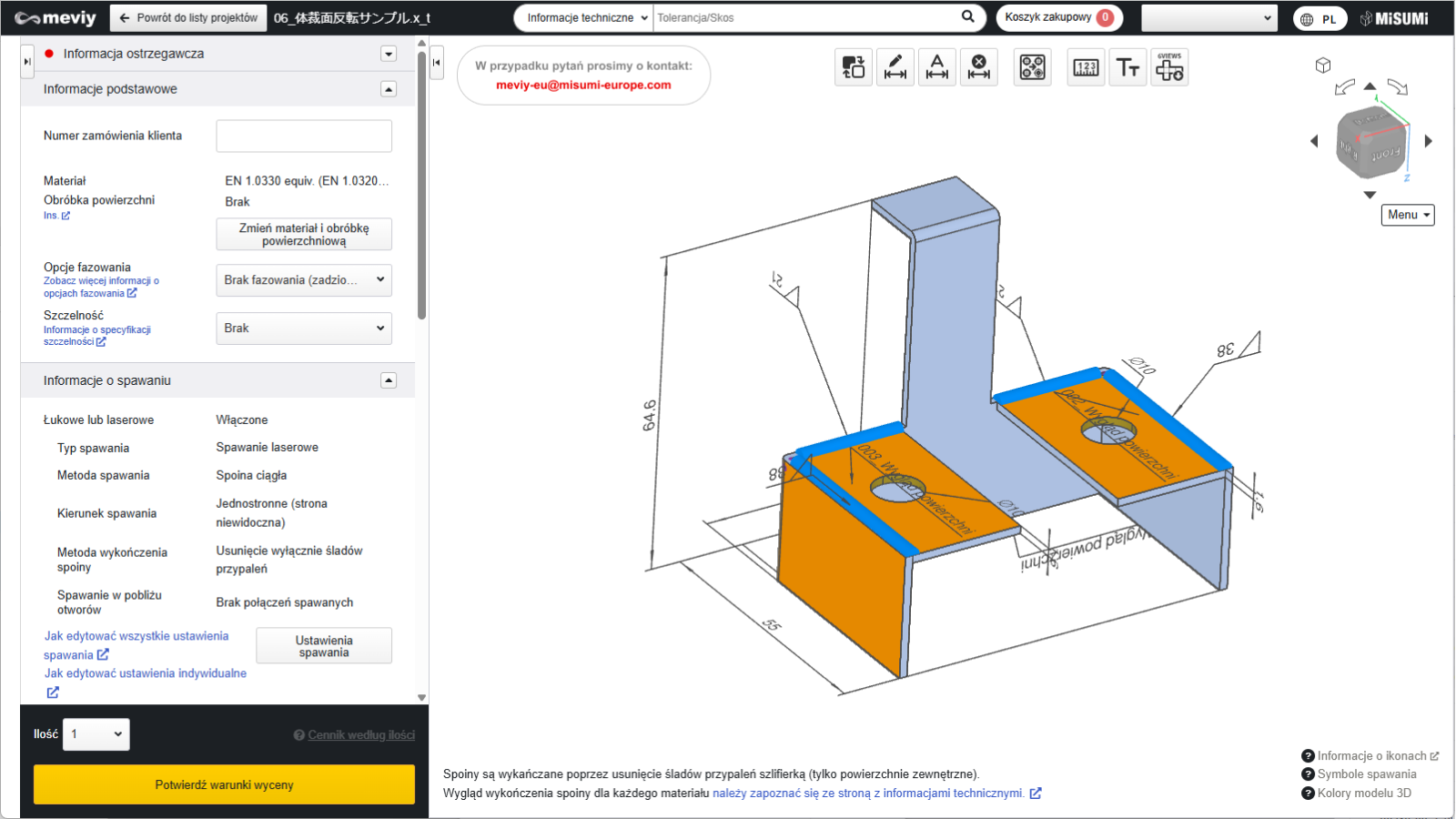

  • Po odwróceniu części miejsca spoiny również zostaną odwrócone.
  • Spoiny dwustronne (fioletowe linie spawania) nie zostaną odwrócone.
  • Okno dialogowe wyświetlania informacji o spawaniu: Kierunek spawania można zmienić tylko w pozycji „Kierunek spawania”.
