Automatyczne rozpoznawanie otworów gwintowanych na podstawie średnicy

System może wykrywać geometrię otworów i ich średnice w modelu na podstawie danych z danego systemu CAD, automatycznie rozpoznawać otwory gwintowane, a następnie odzwierciedlać je w meviy.

Metoda

KROK1：

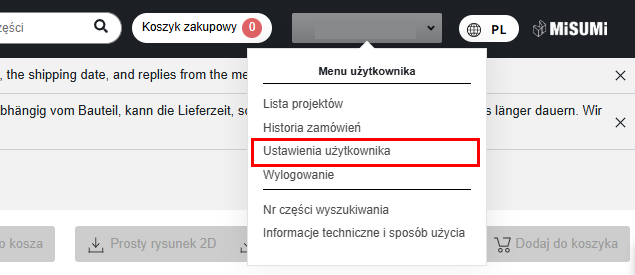

Otwórz ekran ustawień użytkownika w meviy.

KROK2：

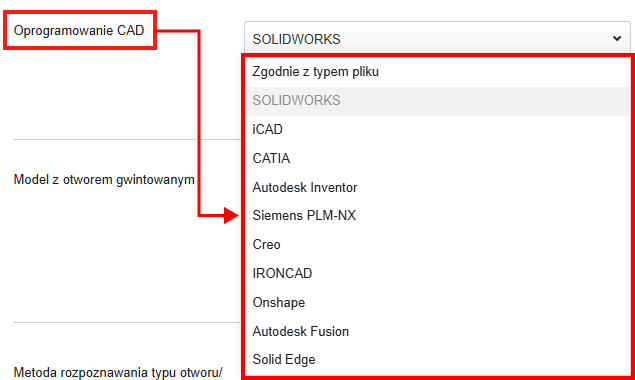

Z listy rozwijanej wybierz system CAD, którego chcesz używać.

KROK3：

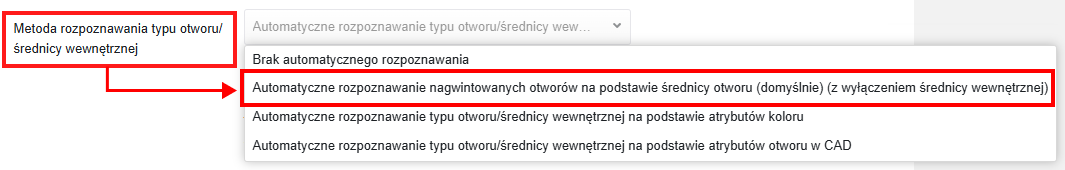

Metoda rozpoznawania typu otworu / średnicy wewnętrznej: z listy rozwijanej wybierz opcję „Automatyczne rozpoznawanie nagwintowanych otworów na podstawie średnicy otworu (domyślnie) (z wyłączeniem średnicy wewnętrznej)”.

KROK4：

Kliknij przycisk „Zapisz ustawienia” u dołu strony.

Po przesłaniu danych：

Zostaną wyświetlone powiązane otwory gwintowane.

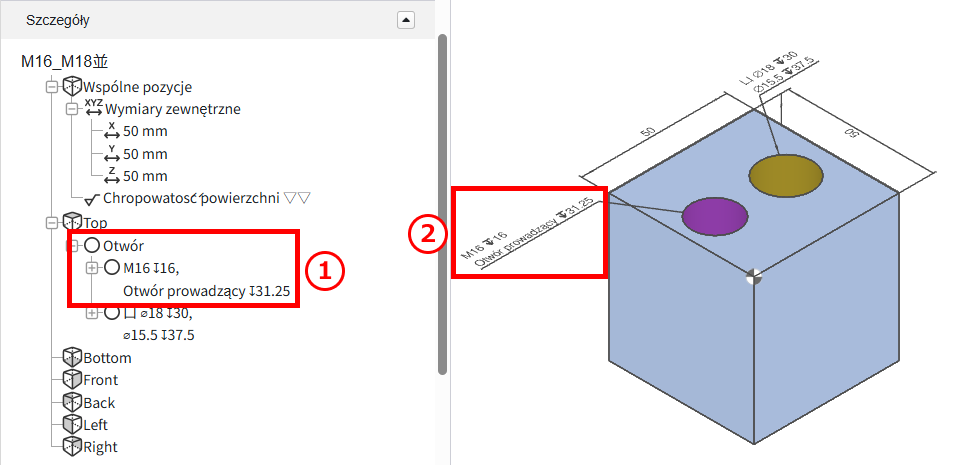

  • ①Lista otworów w widoku drzewa
  • ②W przeglądarce 3D

Uwaga

Podczas korzystania z tej funkcji koniecznie sprawdź w meviy wyniki automatycznego rozpoznawania otworów.

  • Niestandardowe średnice otworów pilotujących nie są rozpoznawane automatycznie.
  • Pierwotne informacje o atrybutach otworów przypisane w CAD 3D nie są przenoszone.
  • W przypadku korzystania z tej funkcji kierunek obróbki nie jest przenoszony.

    Jeśli otwór pilotujący jest otworem przelotowym, koniecznie sprawdź kierunek obróbki.

Uwagi

  • Więcej informacji znajduje się poniżej.

Zalecane：Ustawienie metody identyfikacji gwintu: „Nazwa CAD 3D” (zobacz „Warunki rozpoznawania różnych otworów”).

 Ustawienia identyfikacji otworów gwintowanych：Oprogramowanie CAD
Rozmiar gwintu

(grubego)

Creo
onshape

SW(A)

Solid Edge

IRON

NX
CATIA V5

Inventer

SW(B)

iCAD SX

Fusion
M21.61.61.5721.62
M2.52.052.052.012.52.08
M32.52.52.4632.53
M43.33.33.2443.33
M54.24.24.1354.23
M6554.9265.04
M86.86.86.6586.78
M108.58.58.38108.53
M1210.210.310.111210.27
M141212.111.841412.02
M16141413.841614.02
M1815.515.515.2915.515.52
M2017.517.517.2917.517.52
M2219.519.519.2919.519.52
M24212120.752121
