Konfigurowanie informacji o spawaniu

W zakładce [Welding Information] można zmienić typ spawania, metodę spawania, kierunek spawania oraz metodę wykończenia.
Ceny i terminy dostawy zostaną ponownie obliczone zgodnie ze zmienionymi specyfikacjami.

Skonfiguruj informacje o spawaniu

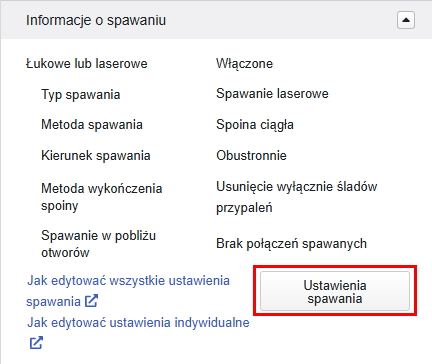

1. Wybierz przycisk Edytuj, aby otworzyć okno dialogowe Informacje o spawaniu.

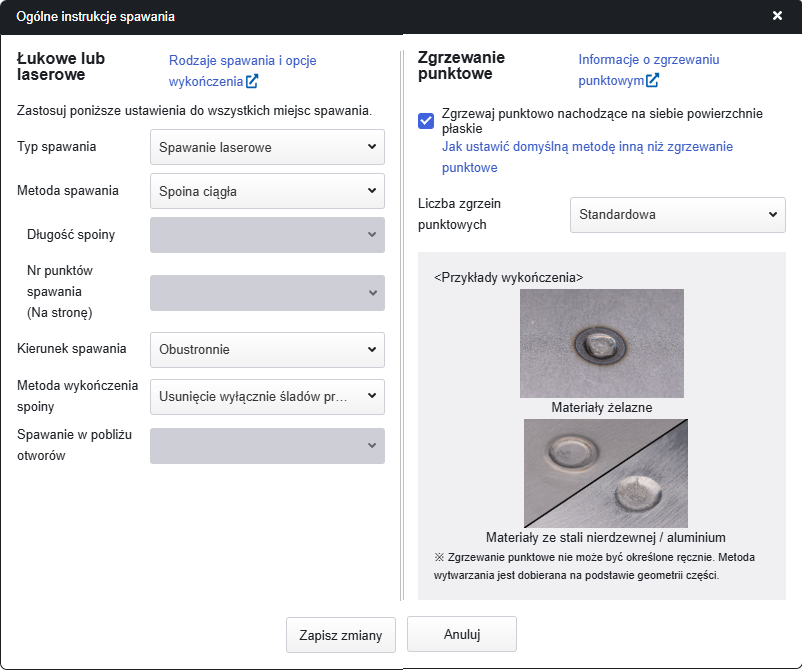

2. Wybierz żądany typ spawania, metodę spawania, kierunek spawania oraz wykończenie spoiny, a następnie naciśnij przycisk Aktualizuj.
Szczegóły informacji o spawaniu → „Instrukcje i szczegóły dotyczące informacji o spawaniu”

Wskazówka

Jeśli chcesz użyć zgrzewania punktowego, zaznacz odpowiednie pole wyboru.
Po wybraniu zgrzewania punktowego będzie ono stosowane wyłącznie do nakładających się powierzchni.
*Pozostałe obszary spawane będą zgodne ze specyfikacją wybraną w sekcji
„Typ spawania”.

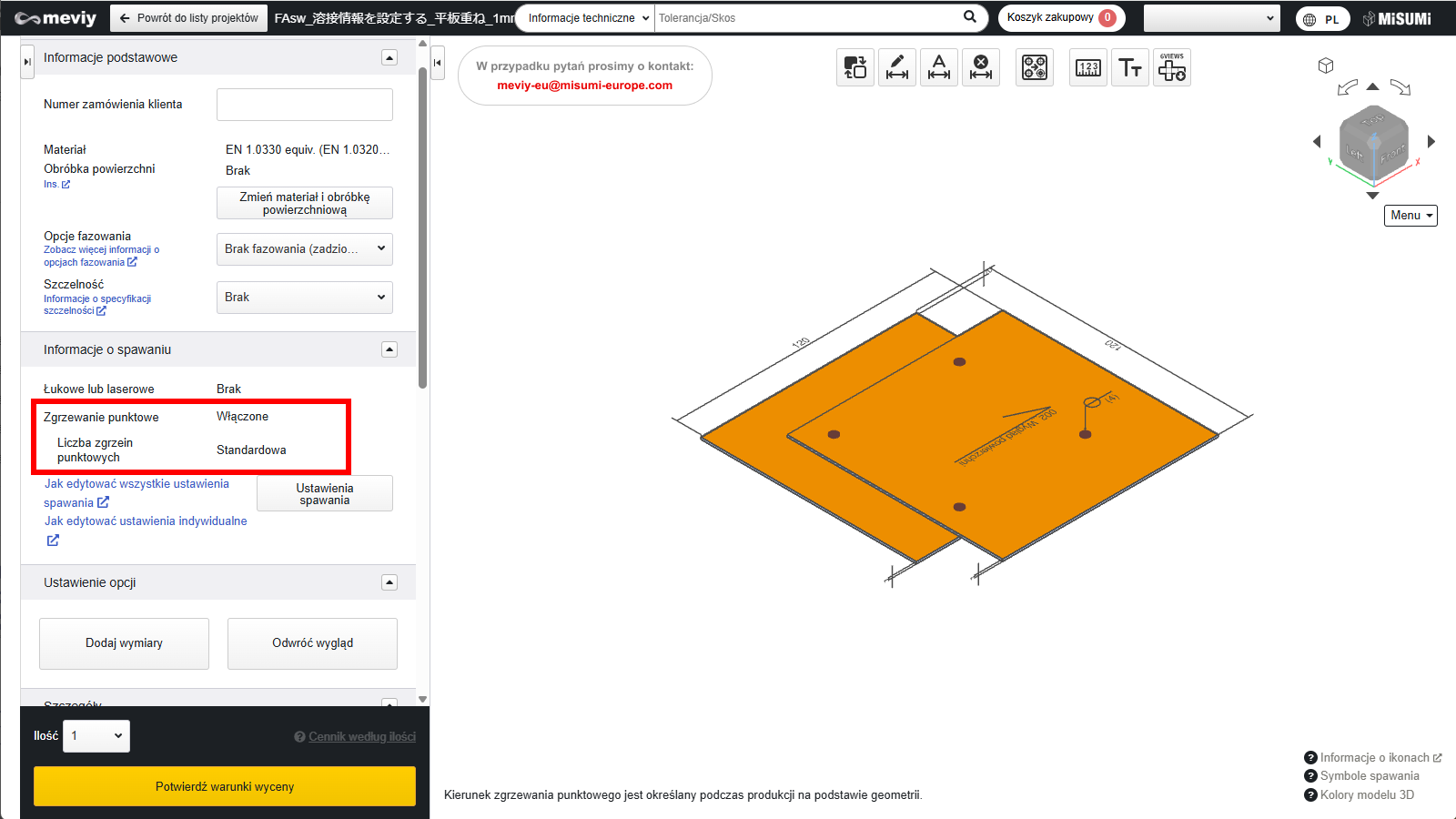

Po wybraniu zgrzewania punktowego możesz wybrać wzór zgrzewania punktowego spośród opcji „Więcej”, „Standard” lub „Mniej”.
Jeśli potrzebujesz liczby zgrzewów punktowych innej niż w trzech dostępnych wzorach, wpisz ją w polu Dodatkowe instrukcje i skorzystaj z funkcji Poproś o wycenę. Przedstawiciel odpowie później, podając wycenę.
Wybranie spawania przerywanego w metodzie spawania pozwala określić długość spoiny oraz liczbę punktów spawania.
Jeśli obszar spawania znajduje się blisko otworu i przewiduje się kolizję ze śrubami, opcja [Do not weld near holes] zostanie
automatycznie wybrana, a lica spoin w pobliżu otworu zostaną usunięte. Obszar usunięcia jest ustawiony jako okrąg o środku w odpowiadającym otworze, na podstawie maksymalnej nominalnej średnicy otworu gwintowanego odpowiadającej grubości blachy oraz średnicy podkładki zgodnie z normami JIS.
Jeśli nie chcesz usuwać lica spoiny, wybierz [Weld near hole “Yes”]] (lico spoiny powróci do stanu sprzed usunięcia).
*Podczas zmiany obecności spoin w pobliżu otworów dla każdego obszaru spawanego potwierdź to zamiast opcji Ustawianie indywidualnych informacji o spawaniu.

Uwaga

Instrukcje spawania w polu informacji o spawaniu mają zastosowanie do wszystkich obszarów spawanych w obrębie produktu.
Jeśli chcesz określić różne instrukcje spawania dla każdego miejsca spoiny, wybierz odpowiednią lokalizację spoiny i określ instrukcje w oknie dialogowym Indywidualne informacje o spawaniu. (Szczegóły → „Ustawianie indywidualnych informacji o spawaniu”)

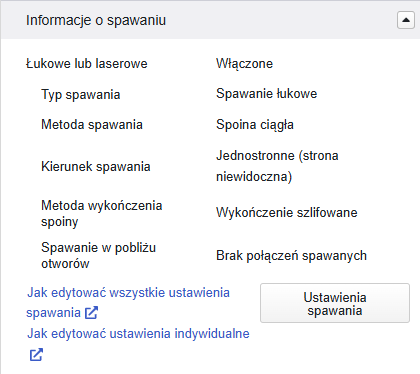

1. Sprawdź, czy żądane instrukcje zostały zaktualizowane w polu informacji o spawaniu.

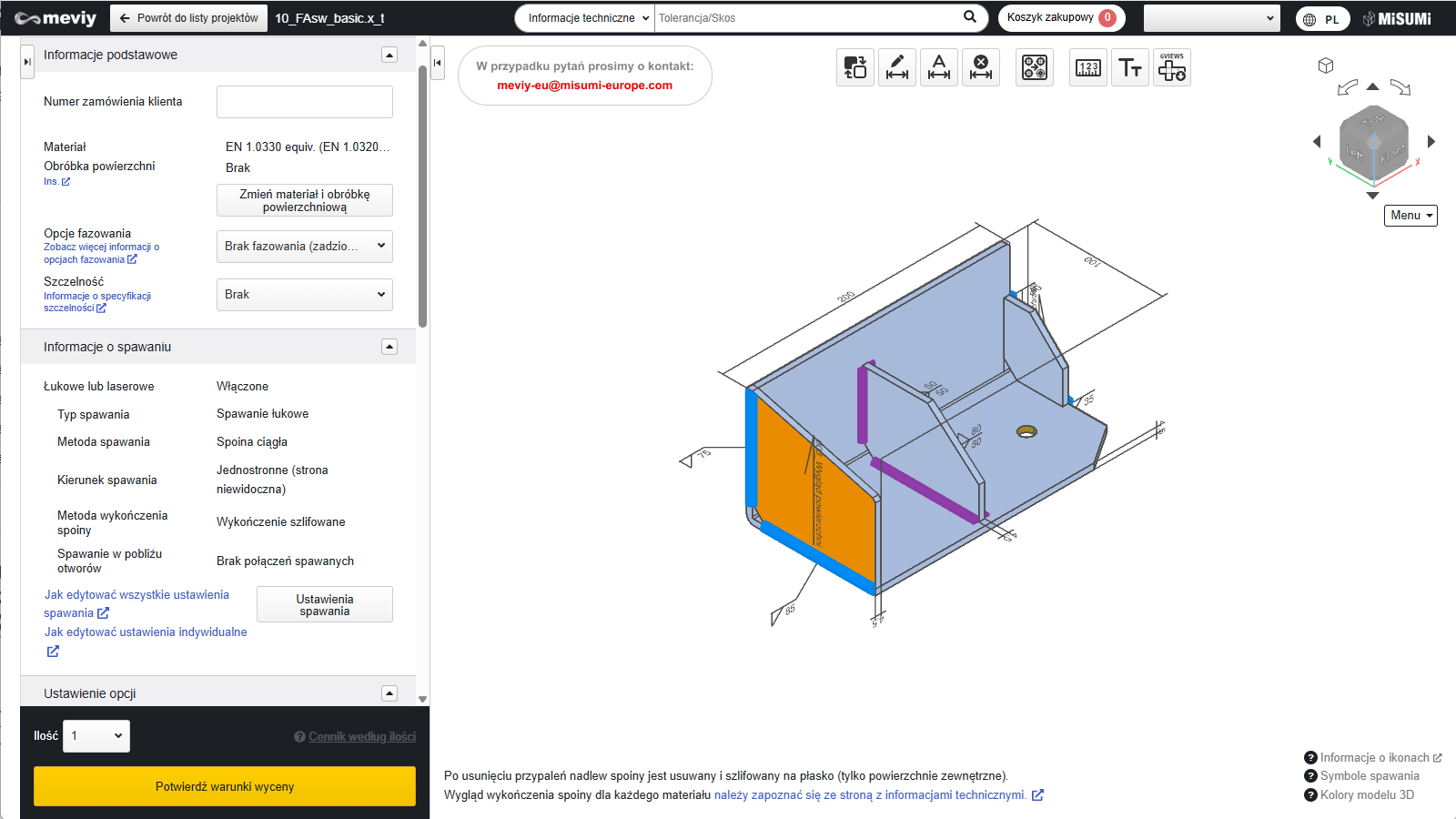

Potwierdź w oknie przeglądarki 3D, że spawanie jest wykonywane w żądanej pozycji.

Wskazówka

Pozycja operacji spawania jest podświetlona, a symbole spawania są wyświetlane dla każdej spawanej krawędzi.
Po wybraniu zgrzewania punktowego w miejscu zgrzewu punktowego prezentowane jest cylindryczne podświetlenie.

Podświetlenia pozycji spoin są prezentowane zgodnie z zasadami z poniższej tabeli.

Strona widoczna (spawanie lico do lica)	Strona niewidoczna (spawanie strona tylna do lica)	Spawanie z obu stron	Zgrzewanie punktowe
Podświetlenie: na niebiesko Symbol spawania wyświetlany po stronie spoiny	Podświetlenie: na zielono Symbol spawania wyświetlany po stronie spoiny	Podświetlenie: na fioletowo Wyświetlanie symboli spawania po stronie widocznej	Podświetlenie: na ciemnobrązowo Wyświetlanie symboli spawania po stronie mniejszej części

Symbole spawania będą wyświetlane zgodnie z następującymi zasadami.

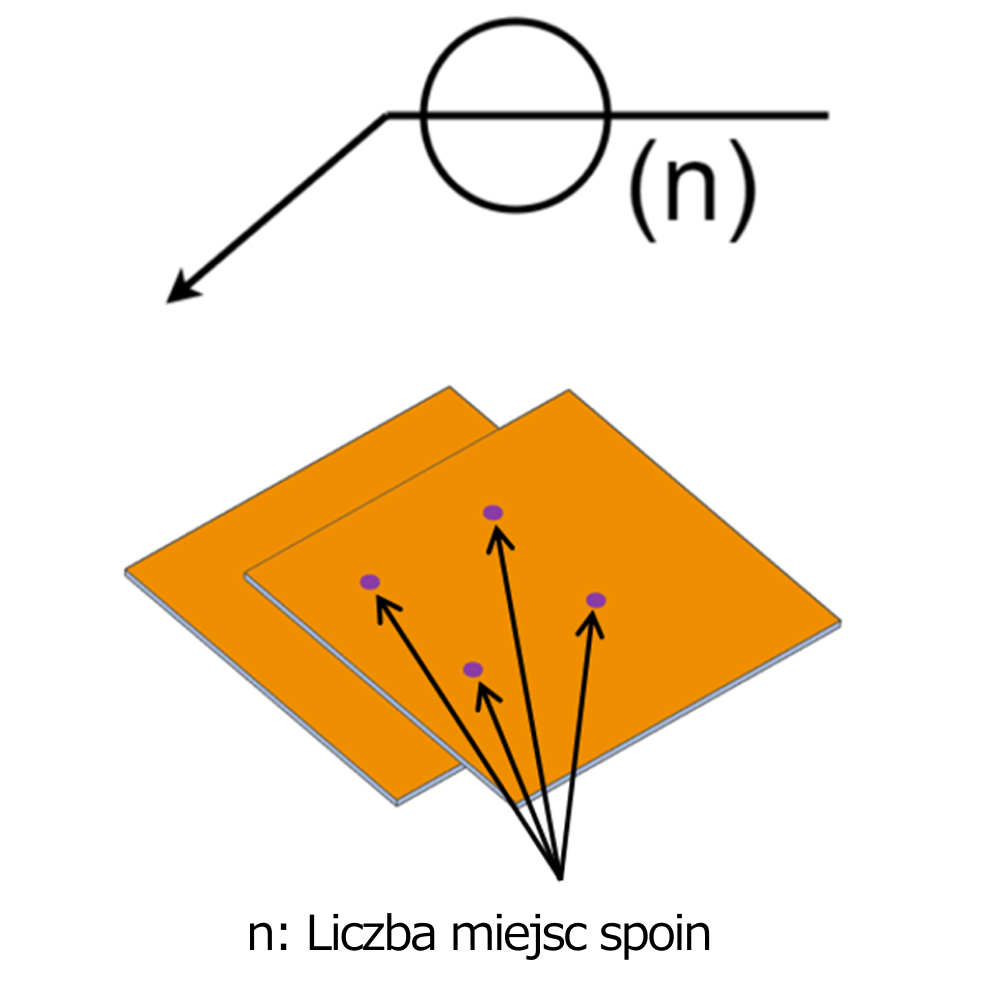

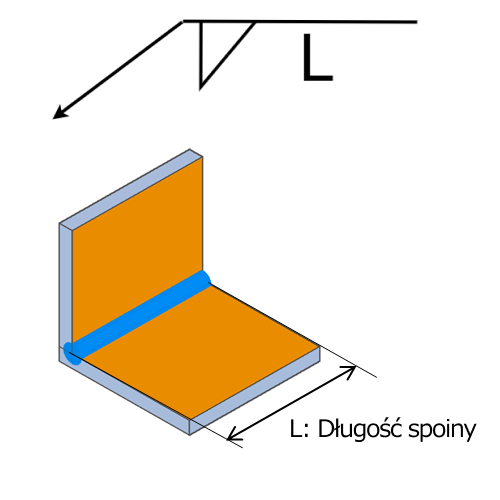

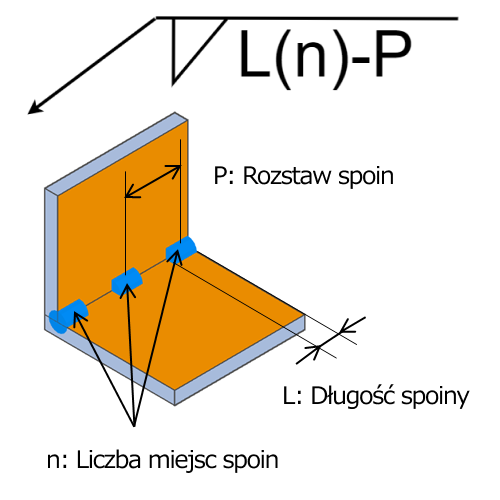

Spawanie ciągłe	Spawanie przerywane	Zgrzewanie punktowe
