Reconocimiento automático del tipo de orificio / diametro interno a partir de los atributos de color
El color aplicado en el lateral del orificio en el modelo se reconoce automáticamente, y el tipo de orificio y diámetro interior puede reflejarse en MEVIY al coincidir con el valor previamente registrado.
Método de configuración
PASO1：

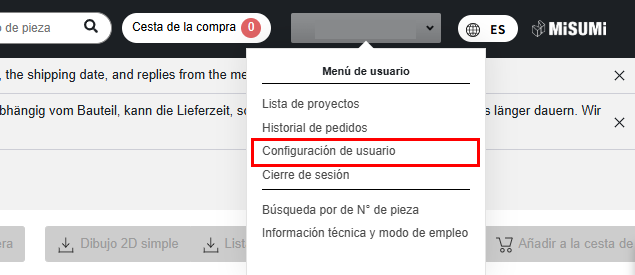

Abra la “pantalla de ajustes de usuario de meviy“.
PASO2：

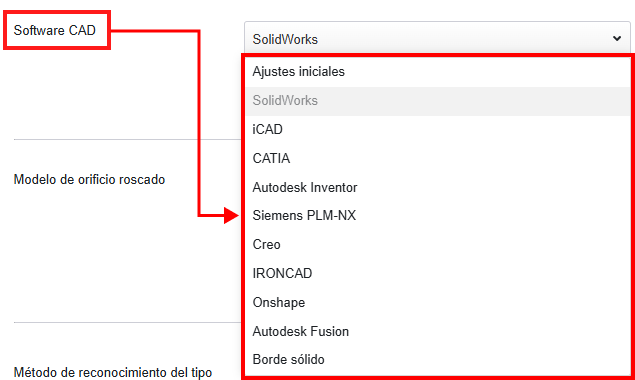

Seleccione SOLIDWORKS o ICAD en el menú desplegable CAD.
PASO3：

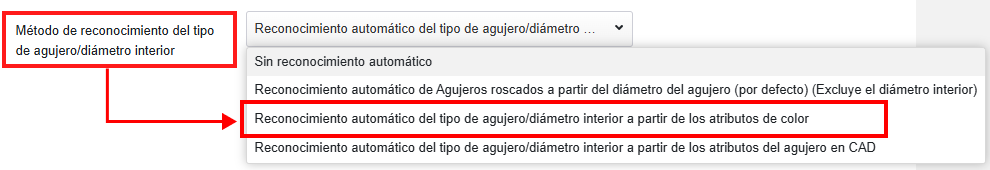

Cómo reconocer el tipo de orificio/diámetro interior: en el menú desplegable, seleccione “Reconocimiento automático del tipo de agujero/diámetro interior a partir de los atributos de color”.
PASO4：

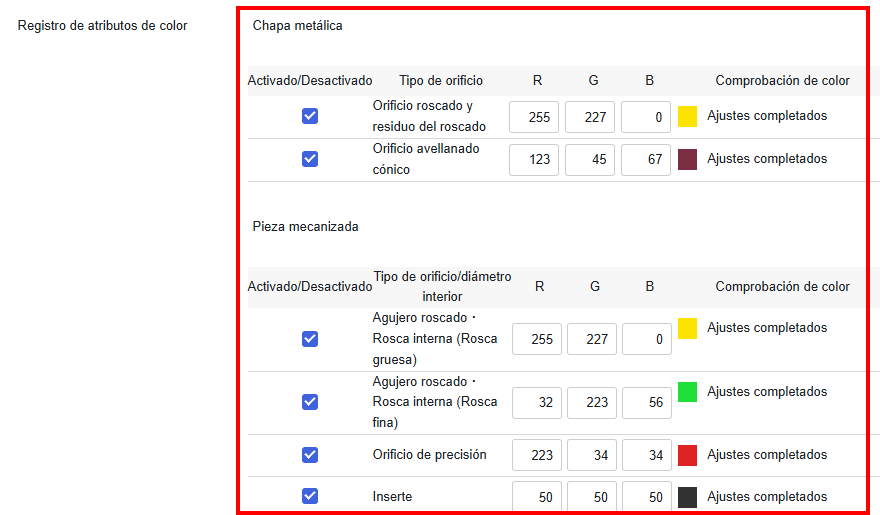

Control del botón ON/OFF del tipo de orificio/diametro interno que se desea configurar y activar el campo de entrada RGB.
Introduzca los valores en RGB.
Nota: RGB debe establecerse en un valor de 0 a 255.
| Artículos | Detalles | |
|---|---|---|
| 1 | Activado/Desactivado | Es posible activar y desactivar el ajuste para cada tipo de orificio/diametro interno. |
| 2 | Tipo de orificio/diámetro interior | Esta es una lista de tipos de agujeros/diametros internos que pueden ser reconocidos automáticamente mediante la vinculación de atributos de color. |
| 3 | RGB | Este campo se utiliza para registrar los atributos de color, con un valor entre 0 y 255 para cada RGB. |
| 4 | Comprobación de color | Se muestra un mensaje sobre el estado de la configuración RGB. |
PASO5：

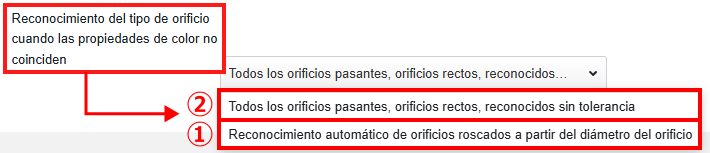

Puede configurar el reconocimiento del tipo de orificio cuando los atributos de color (valores RGB) no coinciden.
Seleccione lo siguiente desde el menú desplegable.
①Reconocimiento automático de orificios roscados a partir del diámetro del orificio
Si el atributo de color no está vinculado, el orificio roscado se reconoce automáticamente a partir del diámetro del orificio.
Reconocimiento automático de orificios roscados a partir del diámetro del orificio
②Todos los orificios pasantes, orificios rectos, reconocidos sin tolerancia
Si los atributos de color no están vinculados, será un orificio recto o un orificio afilado.
Pulse “Guardar configuración” en la parte inferior de la página.
Después de cargar los datos：

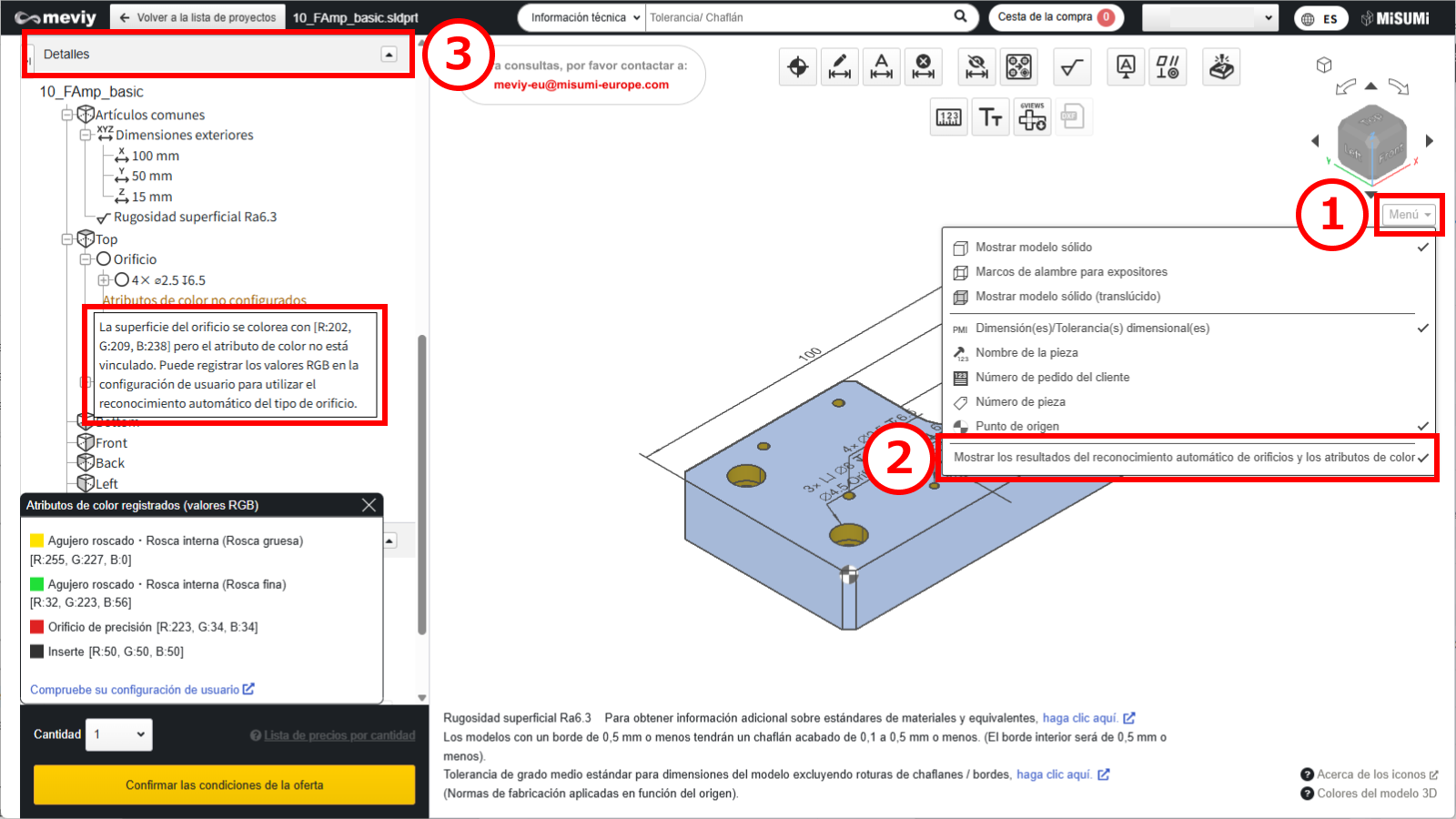

(1) Pase el cursor sobre [ Menú ] en el visor 3D.
(2) Haga clic en [ Mostrar los resultados del reconocimiento automático de orificios y los atributos de color ].
(3) La lista de agujos en los detalles muestra información sobre los atributos de color vinculados.

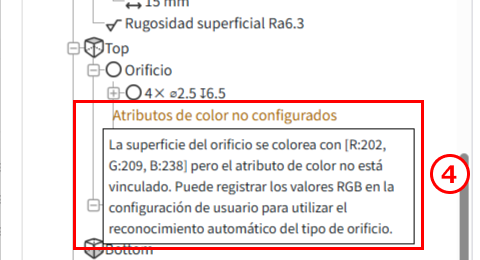

(4) Cómo comprobar los valores RGB aplicados en un modelo: el atributo de color no configurado se muestra en el árbol (solo cuando no es posible la vinculación).
Si pasa el cursor por encima, podrá ver los valores RGB aplicados.
Consejo
- Existen limitaciones en los datos CAD que pueden vincularse a atributos de color.Consulte la siguiente tabla: “Formato CAD 3D para atributos de color“.
Precaución
Existen restricciones en los tipos de orificio y diámetro interior que pueden vincularse a partir del atributo de color.Consulte las siguientes precauciones y configure los ajustes en MEVIY según sea necesario.
-
La profundidad efectiva de cada orificio no está vinculada y refleja la información de los ajustes de usuario.
Configure la profundidad efectiva para cada elemento desde los siguientes ajustes de usuario. - Configuración del presupuesto para placas mecanizadas Agujeros roscados
- Configuración del presupuesto para piezas de torneado Agujeros roscados
- Configuración del presupuesto para placas mecanizadas Orificios de precisión
- Configuración del presupuesto para piezas de torneado Orificios de precisión
- Los orificios roscados/roscas internas no se vincularán a Meviy a menos que el diámetro del orificio piloto y el color especificado (RGB) coincidan para cada sistema CAD.
- Consulte lo siguiente para conocer los diámetros de los orificios piloto de cada sistema CAD.
- → Fresado CNC > Reconocer los diferentes tipos de orificios
- → Torneado CNC > Especificaciones para roscado exterior e interior, ranuras de chaveta, agujeros y cavidades
- → Piezas de chapa metálica > Identificación de orificios roscados y dimensiones seleccionables
-
Esta función no vincula la dirección de mecanizado.Si el orificio piloto es pasante, asegúrese de verificar la dirección de mecanizado.
・Formato CAD 3D para atributos de color
| Programas de CAD | Nativo | Formato intermedio (Parasolid) | ||
|---|---|---|---|---|
| (.sldprt)(.icd) | .x_t | .x_b | .xmt_txt | |
| SOLIDWORKS |
〇 |
〇 |
〇 |
– |
| iCAD SX |
〇 |
〇 |
〇 |
〇 |
Precaución
El reconocimiento automático del tipo de orificio/diametro interno a partir del atributo de color no está garantizado para los modelos creados con sistemas o formatos CAD no compatibles.
