Rango de límites de mecanizado de productos montados en casquillo
Los límites para el maquinado y los rangos de tamaño se definen para cada pieza estándar. Asegúrese de que todos los modelos que cree estén dentro del rango estándar.
*Los valores pueden diferir de los indicados en función del tratamiento superficial, la forma y las condiciones de mecanizado.
Distancia máxima entre el casquillo (cara de borde) y la curvatura
| Material | Espesor de la placa | Límite |
|---|---|---|
|
1,0 | 10,0 |
| 1,2 | ||
| 1,6 | ||
| 2,0 | ||
| 2,3 | ||
| 3,2 | 15,0 | |
| 4,5 | ||
| 6,0 | ||
|
1,0 | 10,0 |
| 1,2 | ||
| 1,5 | ||
| 2,0 | ||
| 2,5 | ||
| 3,0 | 15,0 | |
| 4,0 | ||
| 5,0 | ||
| 6,0 |
Ejemplo

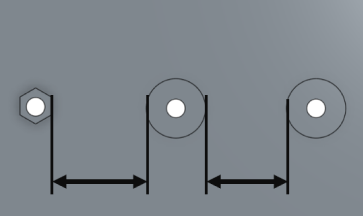

Distancia mínima entre el casquillo y el componente montado
| Material | Espesor de la placa | Límite |
|---|---|---|
|
1,0 | 30,0 |
| 1,2 | ||
| 1,6 | ||
| 2,0 | ||
| 2,3 | ||
| 3,2 | ||
| 4,5 | ||
| 6,0 | ||
|
1,0 | 30,0 |
| 1,2 | ||
| 1,5 | ||
| 2,0 | ||
| 2,5 | ||
| 3,0 | ||
| 4,0 | ||
| 5,0 | ||
| 6,0 |
Ejemplo

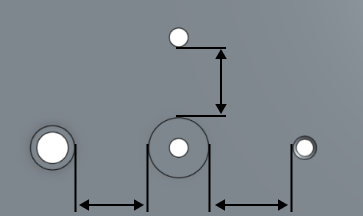

Distancia mínima entre el casquillo y el orificio
| Material | Espesor de la placa | Límite |
|---|---|---|
|
1,0 | 10,0 |
| 1,2 | ||
| 1,6 | ||
| 2,0 | ||
| 2,3 | ||
| 3,2 | ||
| 4,5 | 15,0 | |
| 6,0 | ||
|
1,0 | 10,0 |
| 1,2 | ||
| 1,5 | ||
| 2,0 | ||
| 2,5 | ||
| 3,0 | ||
| 4,0 | 15,0 | |
| 5,0 | ||
| 6,0 |
Ejemplo

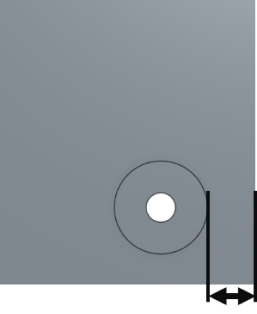

Distancia mínima entre el casquillo y el borde del material
| Material | Espesor de la placa | Límite |
|---|---|---|
|
1,0 | 10,0 |
| 1,2 | ||
| 1,6 | ||
| 2,0 | ||
| 2,3 | ||
| 3,2 | ||
| 4,5 | 15,0 | |
| 6,0 | ||
|
1,0 | 10,0 |
| 1,2 | ||
| 1,5 | ||
| 2,0 | ||
| 2,5 | ||
| 3,0 | ||
| 4,0 | 15,0 | |
| 5,0 | ||
| 6,0 |
Ejemplo
