Reconocimiento automático del tipo de orificio / diametro interno a partir de los atributos de orificio CAD

Puede vincular los atributos de orificio creados mediante el comando de orificio del software CAD objetivo para reflejar el tipo de orificio y diámetro interior en meviy.

Método de configuración

PASO1：

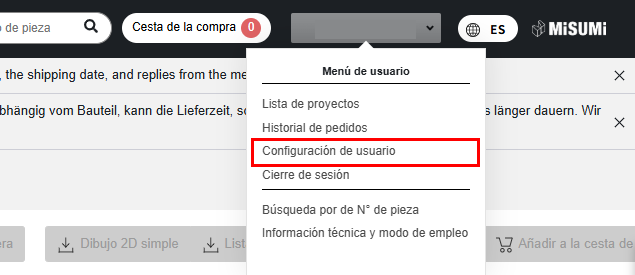

Abra la “pantalla de ajustes de usuario de meviy“.

PASO2：

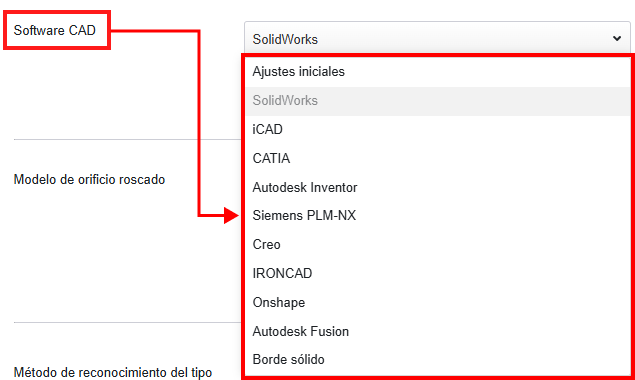

Seleccione el CAD que desea utilizar desde el menú desplegable.

PASO3：

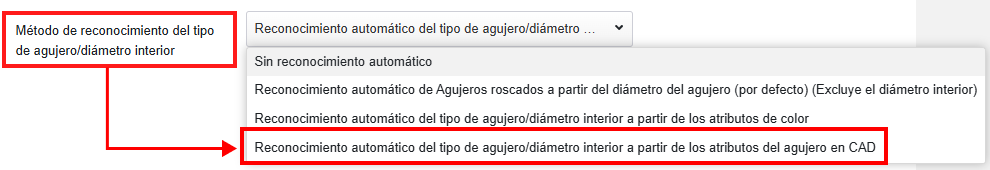

Cómo reconocer el tipo de orificio/diámetro interior: en el menú desplegable, seleccione “Reconocimiento automático del tipo de agujero/diámetro interior a partir de los atributos del agujero en CAD”.

PASO4：

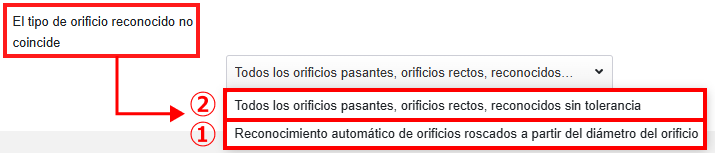

Puede configurar el reconocimiento del tipo de orificio cuando los atributos de orificio no coinciden.

Seleccione lo siguiente desde el menú desplegable.

①Reconocimiento automático de orificios roscados a partir del diámetro del orificio
Si los atributos de orificio no están vinculados, el orificio roscado se reconoce automáticamente a partir del diámetro del orificio.
Reconocimiento automático de orificios roscados a partir del diámetro del orificio
②Todos los orificios pasantes, orificios rectos, reconocidos sin tolerancia
Si los atributos de orificio no están vinculados, será un orificio recto o un orificio afilado.

PASO5：

Pulse “Guardar configuración” en la parte inferior de la página.

Después de cargar los datos：

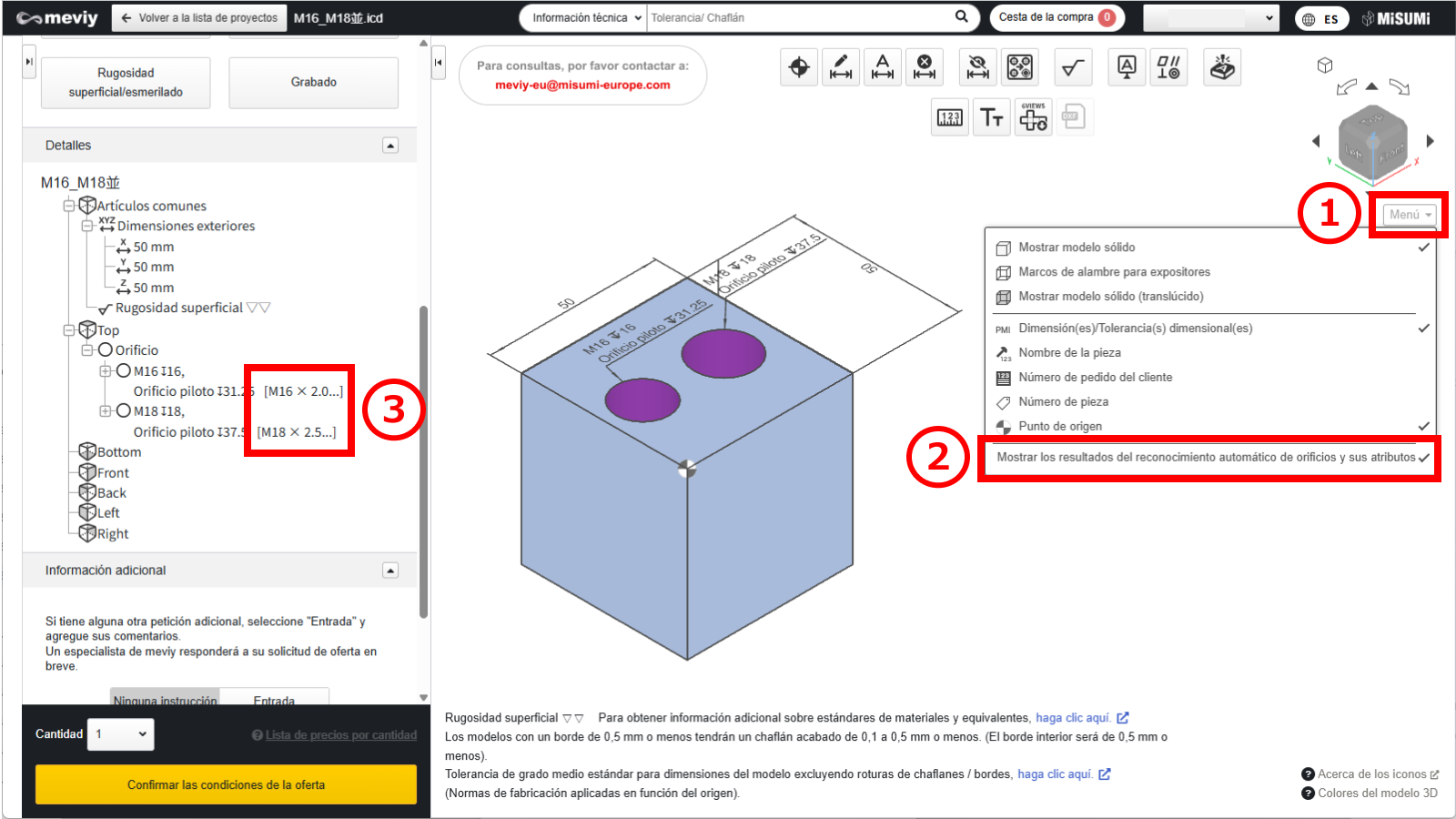

(1) Pase el cursor sobre [ Menú ] en el visor 3D.
(2) Haga clic en [ Mostrar los resultados del reconocimiento automático de orificios y sus atributos ].
(3) La lista de orificios en la vista de árbol muestra la información de los atributos de orificio vinculados.

Precaución

Existen restricciones en los tipos de orificios y taladros que pueden vincularse a partir del atributo de orificio.

Consulte las siguientes precauciones y configure los ajustes en MEVIY según sea necesario.
  • Esta función no vincula la dirección de mecanizado.

    Si el orificio piloto es pasante, asegúrese de verificar la dirección de mecanizado.



Consejo

  • Para la tabla de correspondencia con los comandos de orificio por CAD, consulte los siguientes detalles.
  • →Reconocimiento automático del tipo de orificio/diametro interno > “SOLIDWORKS“
  • →Reconocimiento automático del tipo de orificio/diametro interno > “iCAD“

Notas

  • Consulte a continuación para obtener más información.

・Formato CAD 3D para vincular atributos de orificio

Programas de CADNativoFormato intermedio (Parasolid)
(.sldprt)(.icd).x_t.x_b.xmt_txt
SOLIDWORKS
〇
–
–
–
iCAD SX
〇
–
–
–

Precaución

Para los modelos y formatos CAD que no son compatibles con meviy, no se garantiza el reconocimiento automático del tipo de orificio/diametro interno.

Métodos de modelado Compatibilidad Descripción
Comandos de orificio para cada CAD 〇 Dado que la información del taladro está disponible, puede vincularse correctamente.
Comandos de orificio personalizados △ Debido a configuraciones especiales, puede que no se vincule correctamente.
Agujeros creados mediante cortes extruidos u otros métodos similares sin usar el comando de Agujero – No es compatible porque no se establece ningún atributo de agujero.
