Adición/Eliminación de dimensiones

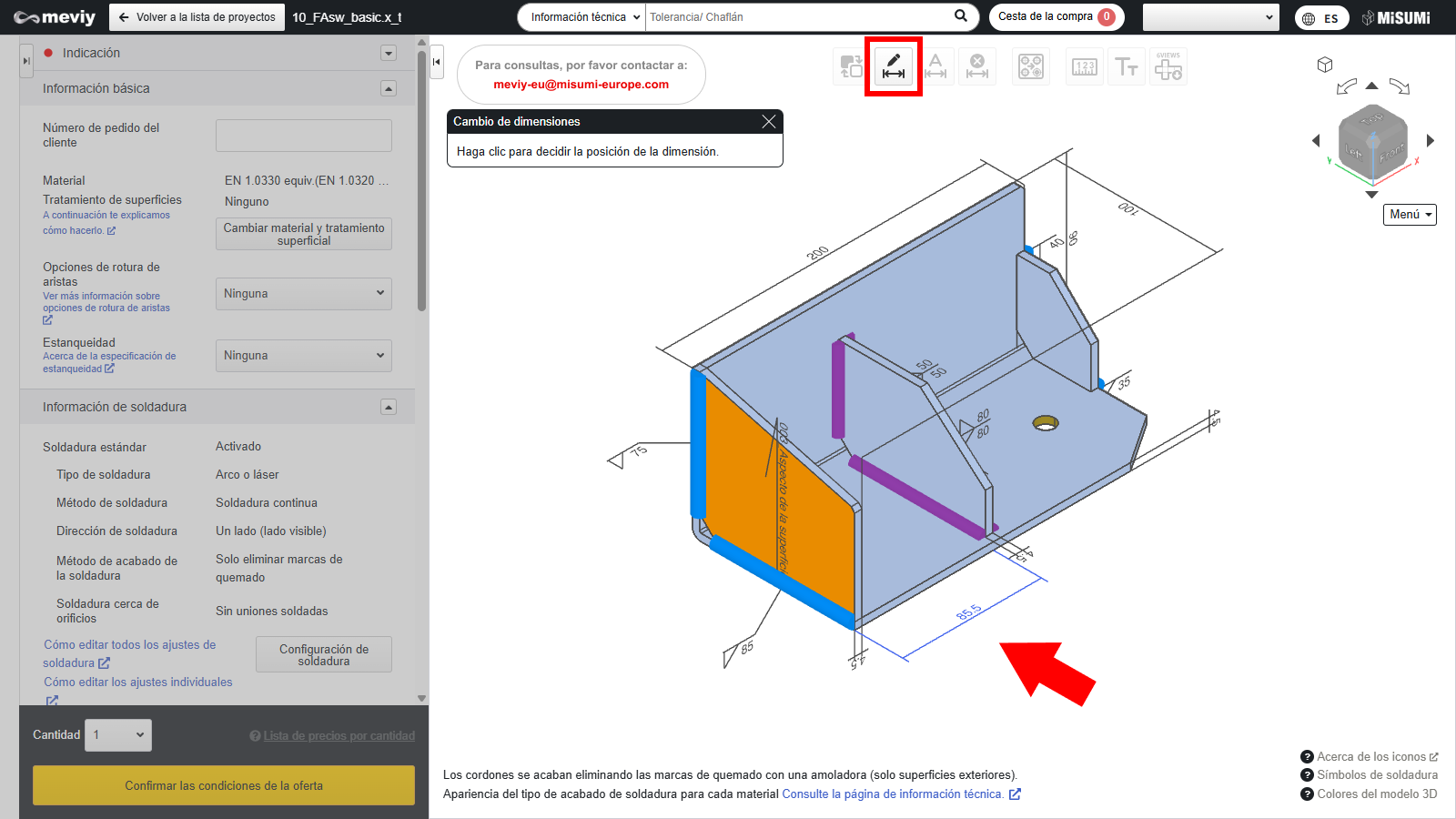

Añadir dimensiones

Puede añadir dimensiones y líneas de dimensión a áreas donde no se muestran las dimensiones.

  1. Haga clic en y, a continuación, haga clic en 2 puntos (centro de un orificio o cara) a los que desee añadir dimensiones.
  2. Haga clic en el lugar donde desea que se muestren las dimensiones. Finalice la posición donde se mostrarán las dimensiones.

Consejo

  • Seleccionando y haciendo clic en [OK] en el cuadro de diálogo que se muestra, puede añadir líneas de dimensión por lotes a áreas donde las dimensiones no se mostraban inicialmente.
  • No se pueden añadir dimensiones que abarquen varias piezas.　　　　

Precaución

  • Las dimensiones no se pueden añadir cuando se miden en ángulo o para caras inclinadas.
  • Consulte “Tolerancias dimensionales admisibles” para conocer el rango dimensional garantizado.

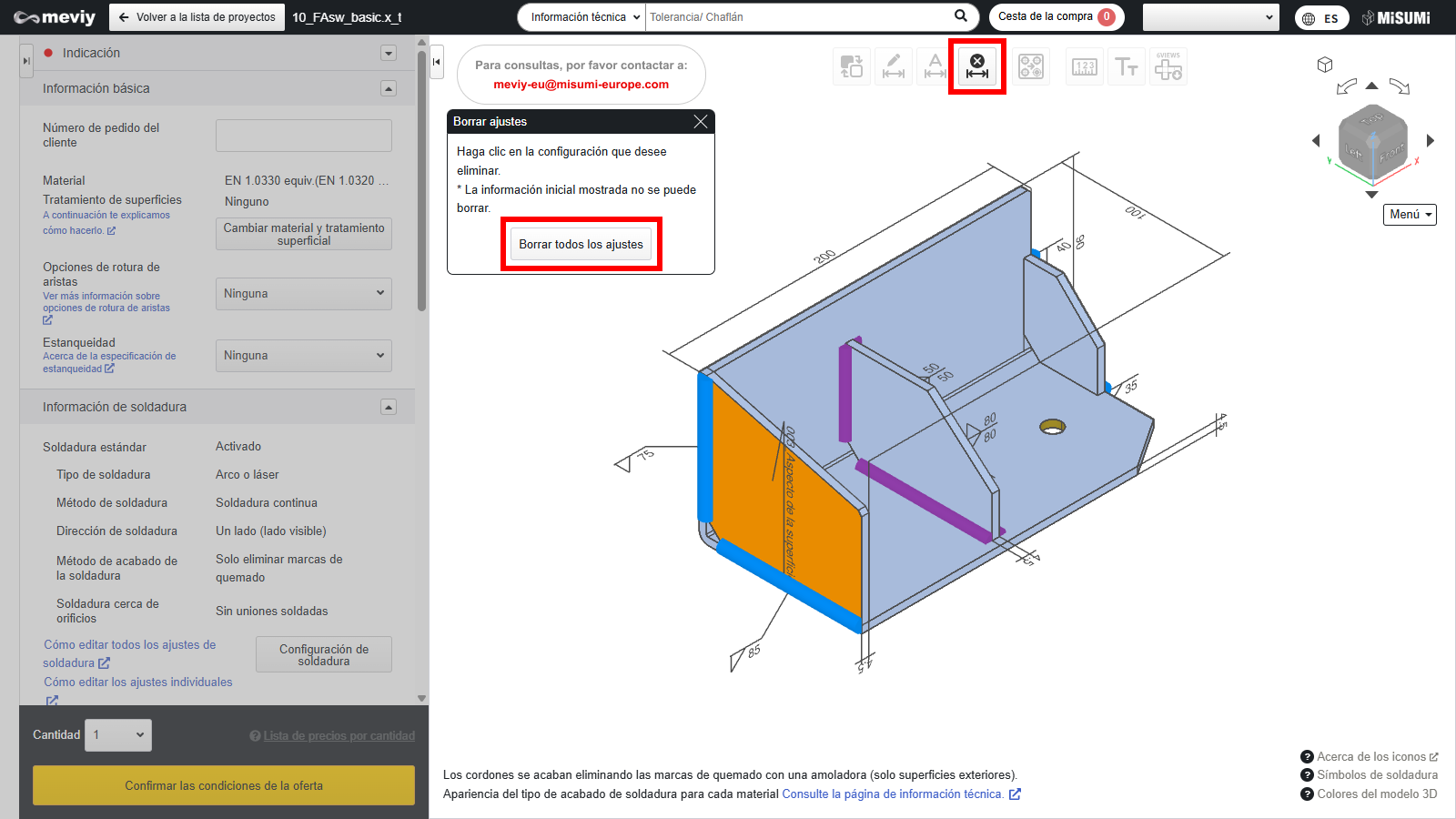

Eliminación de dimensiones

Puede eliminar dimensiones que haya añadido accidentalmente o que ya no necesita.

Haga clic en y luego haga clic en la dimensión que desea eliminar.

Notas

  • Los elementos de visualización iniciales, como las dimensiones externas y la información del orificio, no se pueden eliminar.
  • Seleccione [Delete all PMI] en el cuadro de diálogo [Delete PMI] para eliminar todo el PMI excepto el que forma parte de la visualización inicial.
