- Blechteile
- Genauigkeit und Verarbeitungsbedingungen
- Einseitige feine Linienstruktur (Hairline-Finish)
Einseitige feine Linienstruktur (Hairline-Finish)
- EN 1.4301 äquiv. hat eine sichtbare, einseitige Bearbeitungsrichtung (Hairline-Finish) an der Oberfläche, siehe die Abbildung rechts.
- Die Polierrichtung des Hairline-Finishs wird als „Hairline-Richtung“ bezeichnet. Mit dem meviy-Blechbearbeitungsservice können Sie die Hairline-Richtung in der 3D-Ansicht überprüfen.
- Je nach Form können Sie auch ein Angebot anfordern, indem Sie zwischen der Längs- und Querrichtung der Flachzeichnung umschalten.
Prüfen und ändern Sie die Hairline-Richtung in der 3D-Ansicht.

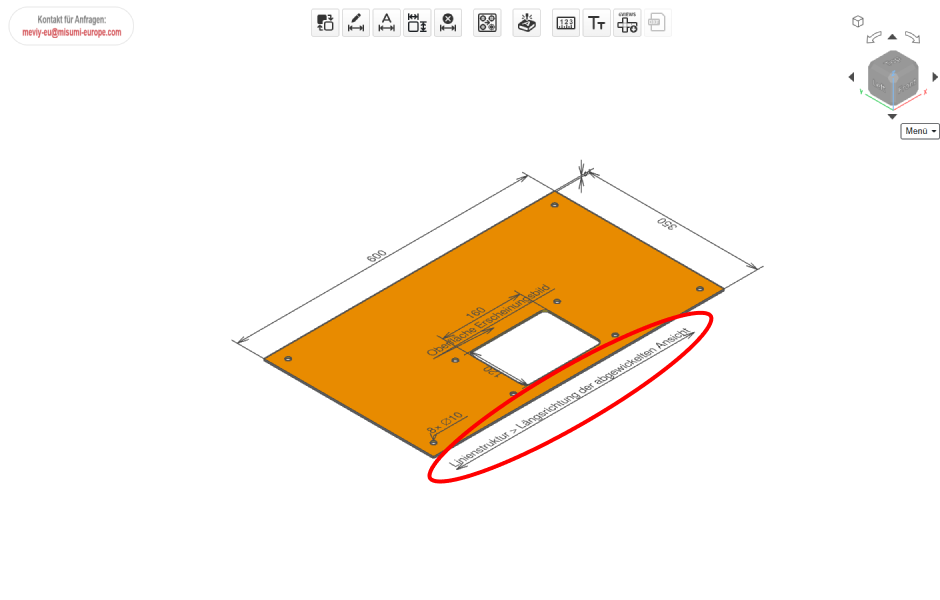

- Wenn der Werkstoff „EN 1.4301 equiv. (Einseitige feine Linienstruktur)“ ausgewählt ist, wird die automatisch ermittelte Hairline-Richtung in der 3D-Ansicht neben dem Modell angezeigt.
- Bei Formen, bei denen die Längsrichtung der Flachzeichnung eindeutig bestimmt werden kann, können Sie die Hairline-Richtung zwischen der Längs- und Querrichtung der Flachzeichnung umschalten, indem Sie auf den angezeigten Text der Hairline-Richtung doppelklicken.

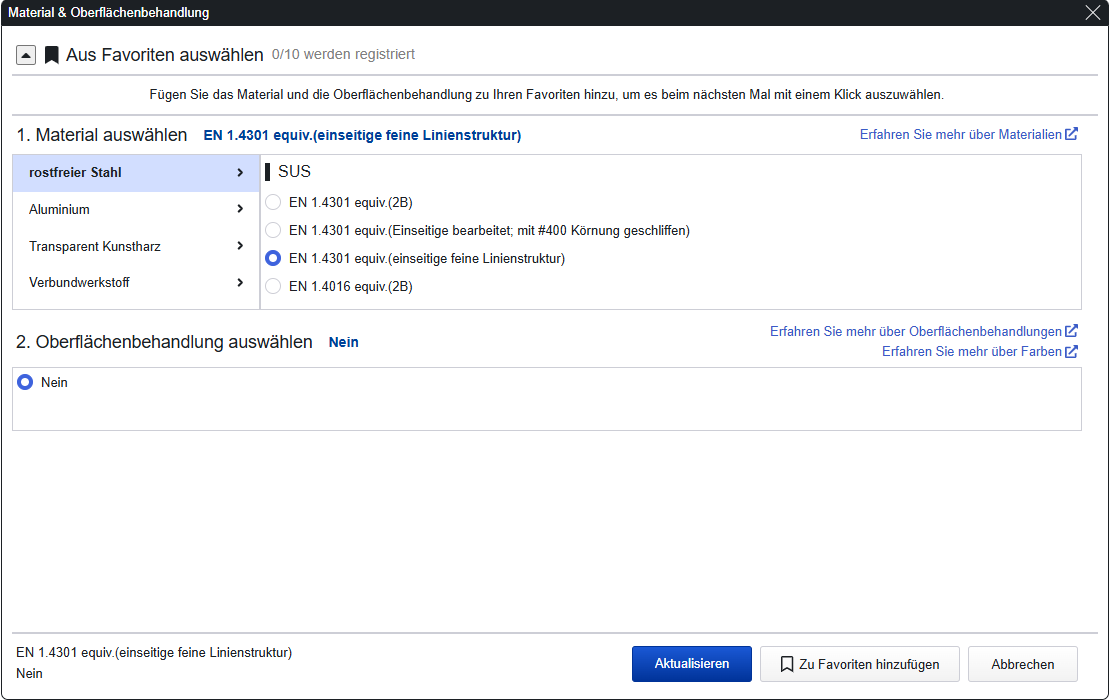

| Wählen Sie den Werkstoff „EN 1.4301 equiv. (Einseitige feine Linienstruktur)“ aus |
|
|
||
|
|
Automatisches Angebot |
|
Manuelles Angebot |
|
Doppelklicken Sie auf „Hairline-Richtung > “, um die Hairline-Richtung zwischen der Längs- und Querrichtung umzuschalten. |
||||
Logik zur Bestimmung der Standardrichtung (Flachzeichnung in Längsrichtung)
- Berechnet das maximale Rechteck der aufgeklappten Zeichnung und entwickelt sich horizontal in Richtung der längsten Seite des Rechtecks.
- Wie hier gezeigt, ist eine automatische Angebotserstellung verfügbar, wenn die Hairline-Richtung aus einer Flachzeichnung in Längsrichtung besteht.
- Wenn die Hairline-Richtung zu einer Flachzeichnung in Querrichtung geändert wird, ist ein manuelles Angebot erforderlich.
Formen mit beliebiger Bearbeitungsrichtung (über Kreuz)

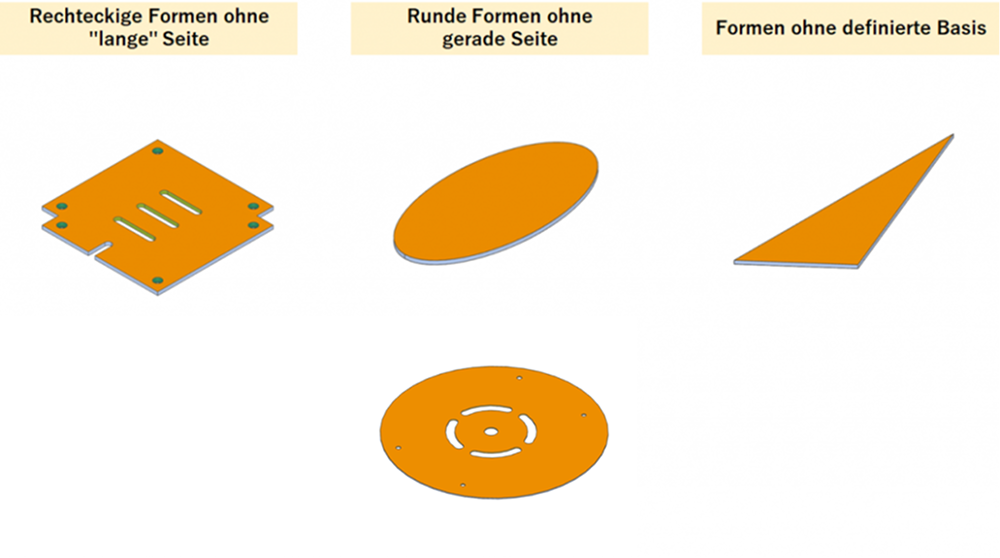

- In einigen Fällen ist das maximale Rechteck der entfalteten Zeichnung nicht definiert, oder die längste Seite des Rechtecks kann nicht definiert werden, siehe die Abbildung rechts. Für solche Formen ist die Richtung der Bearbeitung optional.
- Wenn Sie bevorzugte Richtungsvorgaben haben, geben Sie diese bitte als Kommentar unter „Sonstige zusätzliche Anleitungen“ ein.
- Wir werden Ihre Anfrage als manuelles Angebot bearbeiten.
Hinweise

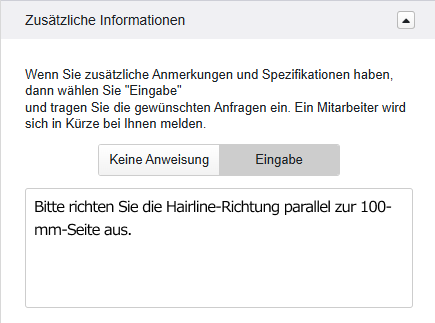

- Bitte richten Sie die Hairline-Richtung parallel zur 100-mm-Seite aus.
- Dabei soll das Hairline-Finish parallel zu den drei Langlöchern ausgerichtet sein.
- Richten Sie das Hairline-Finish senkrecht zu der, auf dem Bildschirm angezeigten Richtung aus.
Auswirkungen auf die Berechnung der entfalteten Dimension
- Der Effekt der Ausdehnung durch Biegung muss bei der Berechnung der abgewickelten Maße für die Fertigung berücksichtigt werden.
- Im Fall vom Material EN 1.4301 equiv.(Einseitige feine Linienstruktur) beträgt die Ausdehnung etwa das doppelte der Blechdicke an jeder Biegestelle, so dass sich die abgewickelten Abmessungen um diesen Betrag verkürzen. Beachten Sie daher, dass die Längsrichtung im 3D-Modell und in der ausgeklappten Zeichnung vertauscht sein kann. (Siehe die Abbildung rechts)
