Automatische Erkennung von Gewindebohrungen anhand des Bohrungsdurchmessers
Die Bohrungsform und der „Bohrungsdurchmesser“ werden je nach CAD-Software erkannt, sodass Gewindebohrungen automatisch erkannt und in meviy übernommen werden.
Einstellungsmethode
SCHRITT1:

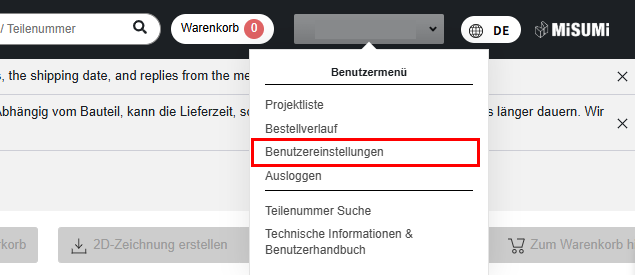

Öffnen Sie den Bildschirm „meviy Benutzereinstellungen“.
SCHRITT2:

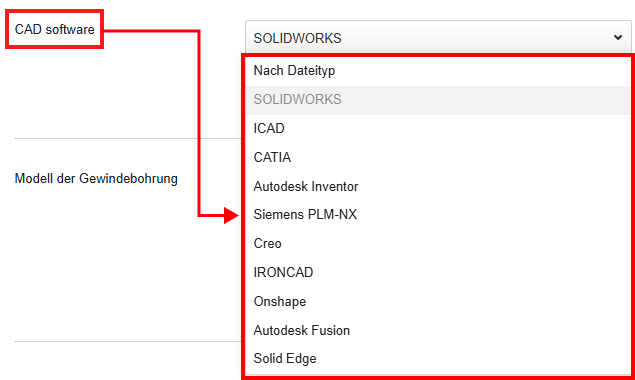

Wählen Sie im Dropdown-Menü die gewünschte CAD-Software aus.
SCHRITT3:

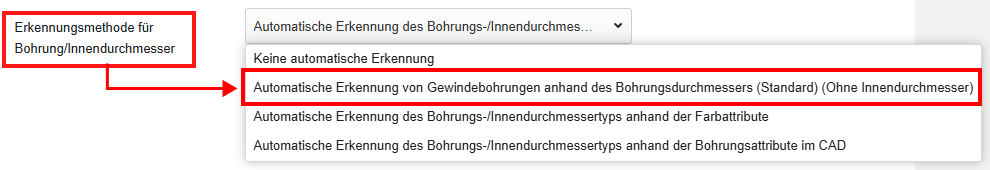

Wie man den Typ von Löchern und Innendurchmesser erkennt Über das Dropdown-Menü wählen Sie “Automatische Erkennung von Gewindebohrungen anhand des Bohrungsdurchmessers (Standard) (Ohne Innendurchmesser)”.
SCHRITT4:
Klicken Sie unten auf der Seite auf „Einstellungen speichern“.

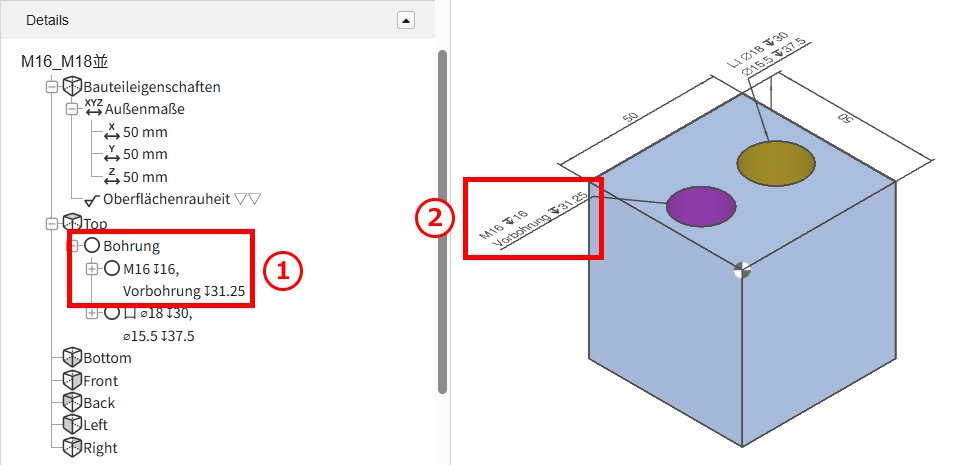

Nach dem Hochladen der Daten:
- Die verknüpften Gewindebohrungen werden angezeigt.
- ①Bohrungsliste in der Baumansicht
- ②Im 3D-Viewer
Achtung
Bei Verwendung dieser Funktion prüfen Sie bitte die Ergebnisse der automatischen Bohrungserkennung in meviy.
- Benutzerdefinierte Vorbohrungsdurchmesser werden nicht automatisch erkannt.
- Ursprüngliche in 3D-CAD zugewiesene Bohrungsattribute werden nicht übernommen.
Die effektive Tiefe jeder Gewindebohrung wird nicht übernommen; stattdessen werden die Benutzereinstellungen angewendet.
Legen Sie die effektive Tiefe für jedes Item mithilfe der folgenden Benutzereinstellungen fest.
- Angebotseinstellungen für Frästeilen Gewindebohrungen
- Angebotseinstellungen für Drehteilen Gewindebohrungen
- Diese Funktion berücksichtigt die Bearbeitungsrichtung nicht.
Wenn die Vorbohrung durchbohrt wird, überprüfen Sie die Bearbeitungsrichtung.
Hinweise
- Siehe unten für weitere Informationen.
Empfohlen:Einstellung der Gewindeerkennungsmethode „3D-CAD-Name“ (siehe „Erkennungsbedingungen für verschiedene Bohrungen“)
| Einstellungen für die Identifizierung von Gewindebohrungen:CAD-Programme | ||||||
|---|---|---|---|---|---|---|
|
Gewindegröße
(Regelgewinde) |
Creo
onshape
SW(A) |
Solid Edge
IRON |
NX |
CATIA V5
Inventer |
SW(B)
iCAD SX |
Fusion |
| M2 | 1,6 | 1,6 | 1,57 | 2 | 1,62 | |
| M2,5 | 2,05 | 2,05 | 2,01 | 2,5 | 2,08 | |
| M3 | 2,5 | 2,5 | 2,46 | 3 | 2,53 | |
| M4 | 3,3 | 3,3 | 3,24 | 4 | 3,33 | |
| M5 | 4,2 | 4,2 | 4,13 | 5 | 4,23 | |
| M6 | 5 | 5 | 4,92 | 6 | 5,04 | |
| M8 | 6,8 | 6,8 | 6,65 | 8 | 6,78 | |
| M10 | 8,5 | 8,5 | 8,38 | 10 | 8,53 | |
| M12 | 10,2 | 10,3 | 10,11 | 12 | 10,27 | |
| M14 | 12 | 12,1 | 11,84 | 14 | 12,02 | |
| M16 | 14 | 14 | 13,84 | 16 | 14,02 | |
| M18 | 15,5 | 15,5 | 15,29 | 15,5 | 15,52 | |
| M20 | 17,5 | 17,5 | 17,29 | 17,5 | 17,52 | |
| M22 | 19,5 | 19,5 | 19,29 | 19,5 | 19,52 | |
| M24 | 21 | 21 | 20,75 | 21 | 21 | |
