- Aggiunta/rimozione di quote
Aggiunta/rimozione di quote
Aggiunta di quote
È possibile aggiungere quote e linee di quota nelle aree in cui le dimensioni non sono visualizzate.

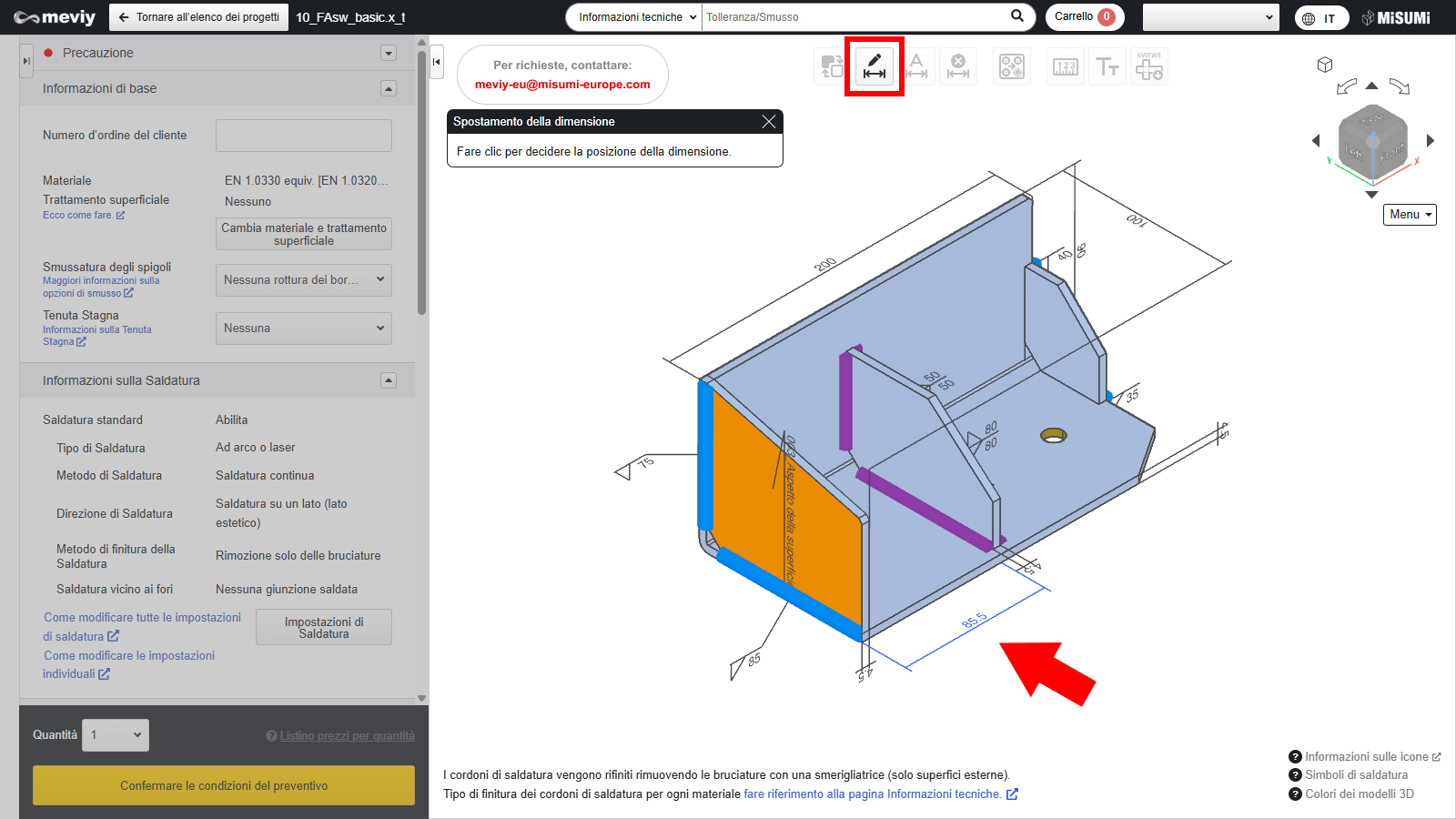

- Fare clic su
e quindi su due punti (centro di un foro o di una faccia) a cui si desidera aggiungere le quote. - Fare clic nel punto in cui si desidera visualizzare le quote. Confermare la posizione in cui queste verranno visualizzate.
Suggerimento
- Selezionando
e facendo clic su [OK] nella finestra di dialogo visualizzata, è possibile aggiungere in batch le linee di quota alle aree in cui le quote non sono state inizialmente visualizzate. - Non è possibile aggiungere quote che si estendono su più parti.
Precauzione
- Le dimensioni non possono essere aggiunte quando sono misurate ad angolo o per facce inclinate.
- Fare riferimento a “Tolleranze dimensionali ammissibili” per l’intervallo delle dimensioni garantito.
Rimozione di quote
È possibile rimuobere le quote aggiunte accidentalmente o non più necessarie.

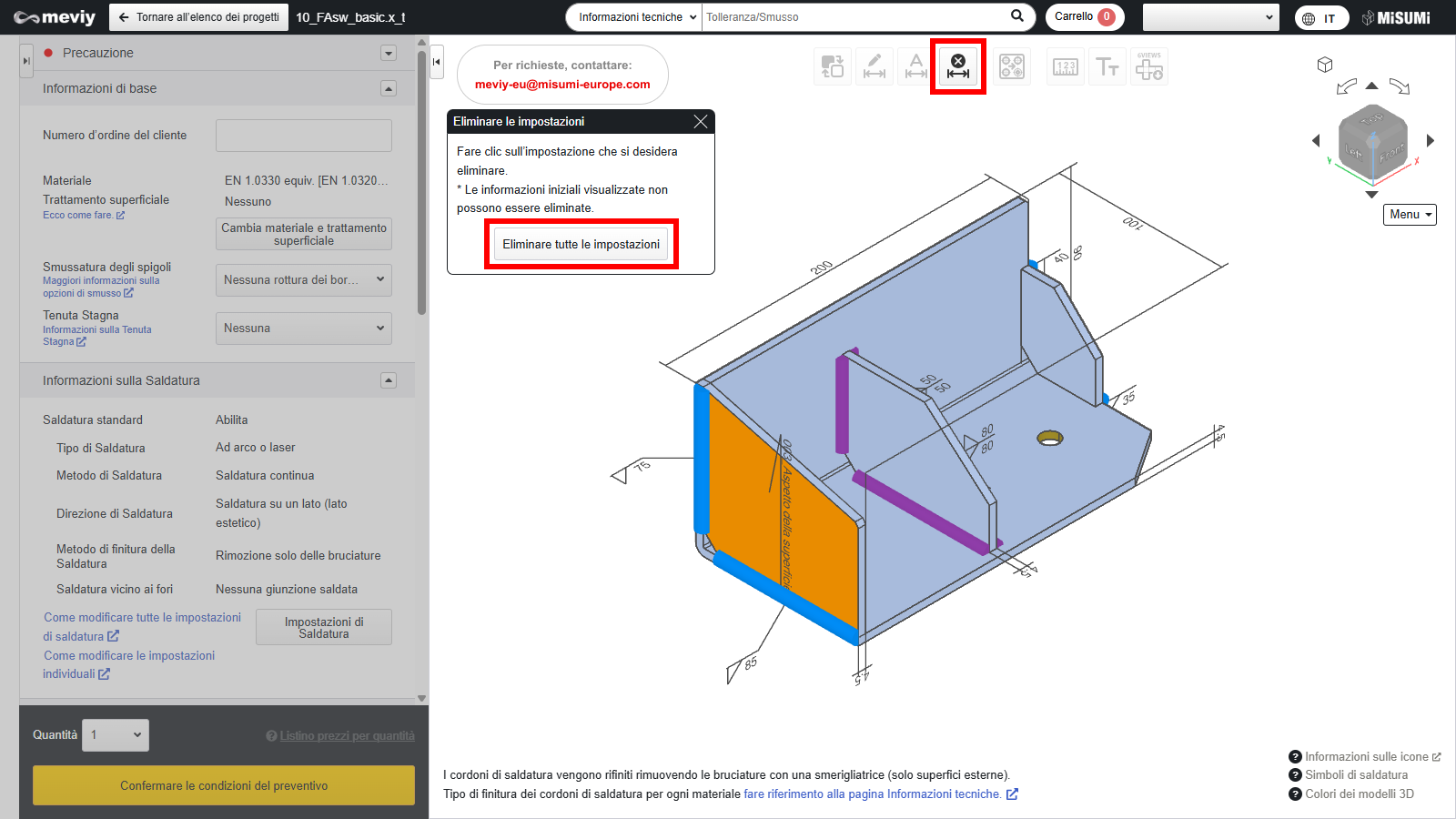

Fare clic su
e quindi sulla quota che si desidera eliminare.
Note
- Non è possibile eliminare elementi di visualizzazione iniziali come le quote esterne e le informazioni sul foro.
- Selezionare [Rimuovi tutti i PMI] nella finestra di dialogo [Rimuovi PMI] per eliminare tutti i PMI tranne quelli che fanno parte della visualizzazione iniziale.
