Hinzufügen/Entfernen von Bemaßungen

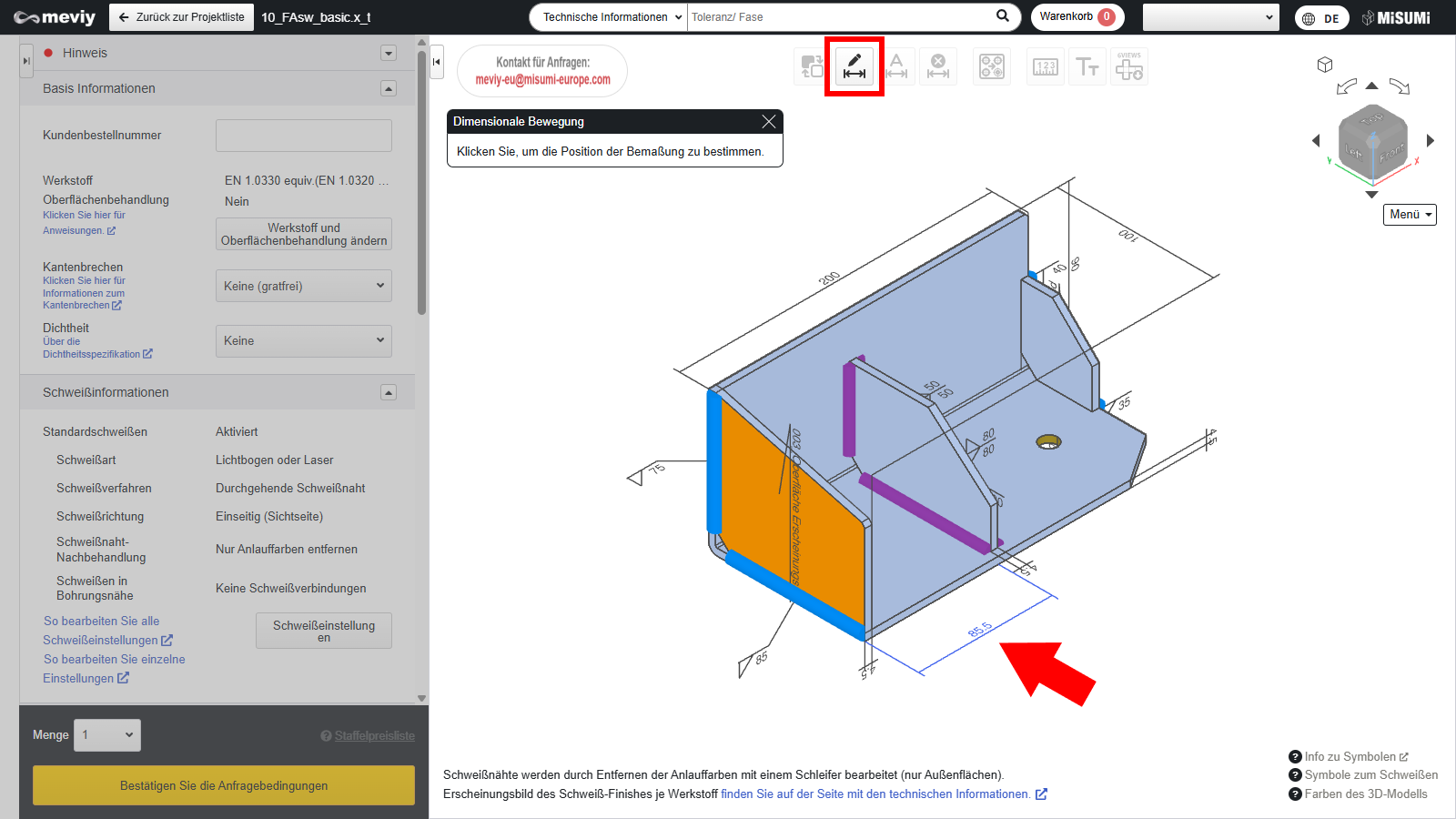

Maße hinzufügen

Sie können Bemaßungen und Maßlinien in Bereichen hinzufügen, in denen keine Bemaßungen angezeigt werden.

  1. Klicken Sie auf und dann auf 2 Punkte (Mitte einer Bohrung oder einer Fläche), zu denen Sie Bemaßungen hinzufügen möchten.
  2. Klicken Sie auf die Stelle, an der die Bemaßungen angezeigt werden sollen. Bestätigen Sie die Position, an der die Bemaßungen angezeigt werden sollen.

Tipp

  • Durch Auswahl von und Klicken auf [OK] im angezeigten Dialogfeld können Sie stapelweise Bemaßungslinien zu Bereichen hinzufügen, in denen Bemaßungen ursprünglich nicht angezeigt wurden.
  • Bemaßungen, die sich über mehrere Bauteile erstrecken, können nicht hinzugefügt werden.　　　　

Achtung

  • Bemaßungen können nicht hinzugefügt werden, wenn sie in einem Winkel oder für abgewinkelte Flächen gemessen werden.
  • Der garantierte Maßbereich ist unter „Zulässige Maßtoleranzen“ aufgeführt.

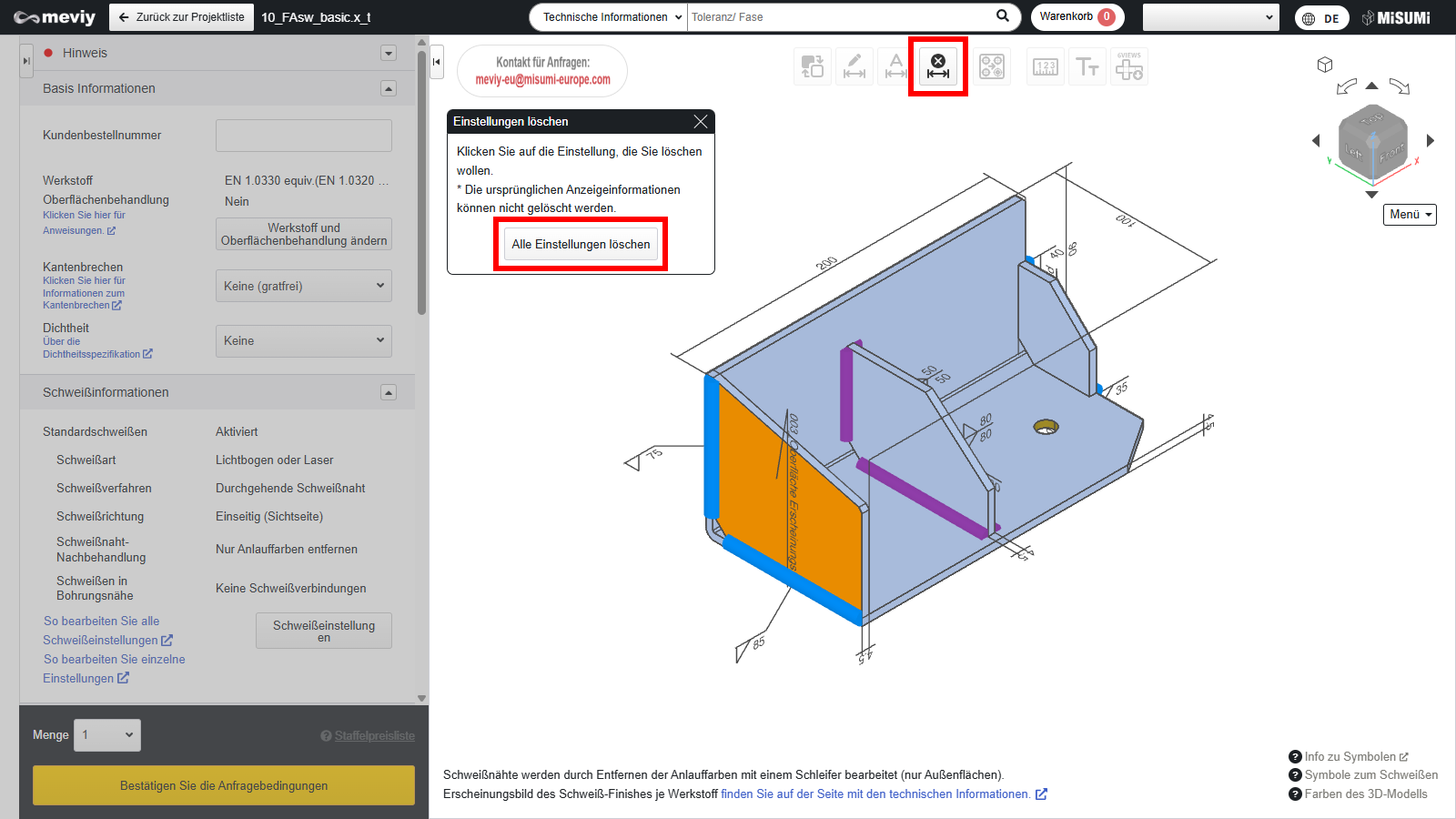

Löschen von Bemaßungen

Sie können Bemaßungen löschen, die Sie versehentlich hinzugefügt haben oder die Sie nicht mehr benötigen.

Klicken Sie auf und dann auf die Bemaßungen, die Sie löschen möchten.

Hinweise

  • Ursprüngliche Anzeigeelemente wie Außenmaße und Bohrungsinformationen können nicht gelöscht werden.
  • Wählen Sie im Dialogfeld [Delete PMI] die Option [Delete all PMI], um alle PMI zu löschen, mit Ausnahme derjenigen, die Teil der ursprünglichen Ansicht sind.
