Riconoscimento automatico dei fori / diametri interni tramite attributi di colore
Il colore applicato alla superficie laterale del foro nel modello viene riconosciuto automaticamente.
Il tipo di foro o diametro interno può essere riflesso in meviy facendo corrispondere il colore a un valore pre-registrato.
Metodo di impostazione

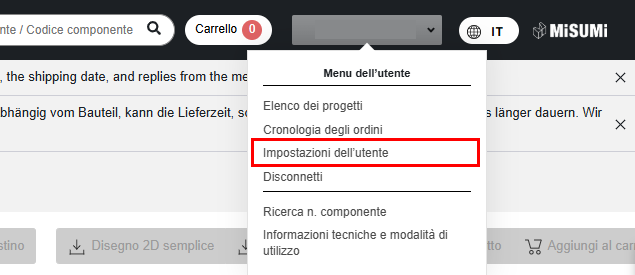

FASE1：
FASE2：

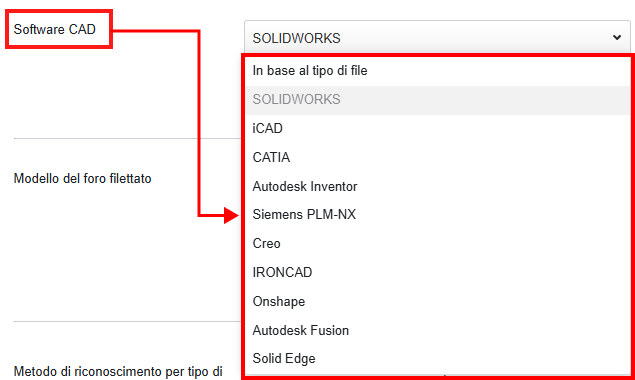

Selezionare SOLIDWORKS o ICAD dal menu a tendina CAD.
FASE3：

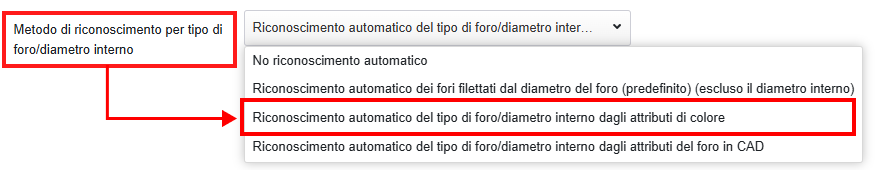

Come riconoscere il tipo di foro/diametro interno dal menu a tendina, seleziona “Riconoscimento automatico del tipo di foro/diametro interno dagli attributi di colore”.
FASE4：

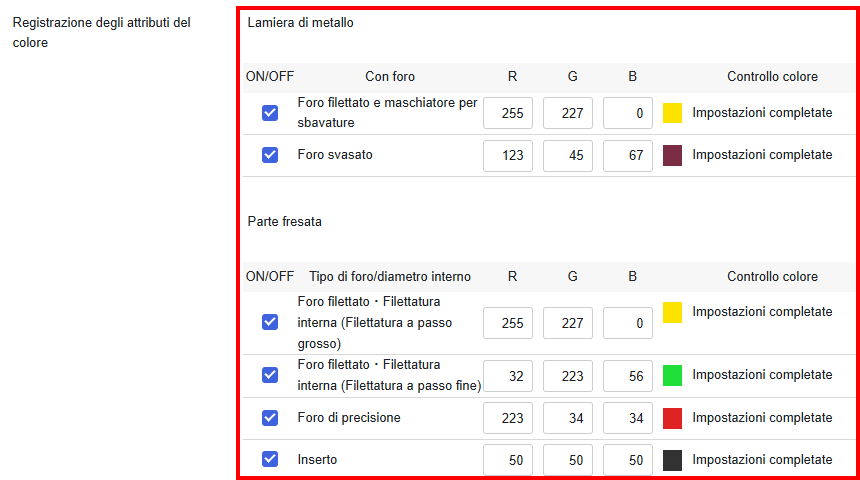

Controllare il pulsante ON/OFF per il tipo di foro/diametro interno che si desidera impostare e attivare il campo di immissione RGB.
Inserire i valori in RGB.
Nota: RGB deve essere impostato su un valore compreso tra 0 e 255.
| Elementi | Dettagli | |
|---|---|---|
| 1 | ON/OFF | È possibile attivare e disattivare l’impostazione per ciascun tipo di foro/diametro interno. |
| 2 | Tipo di foro/diametro interno | Questo è un elenco dei tipi di foro/diametro interno che possono essere riconosciuti automaticamente tramite il collegamento degli attributi di colore. |
| 3 | RGB | Questo campo viene utilizzato per registrare gli attributi di colore, con un valore compreso tra 0 e 255 per ciascun RGB. |
| 4 | Controllo colore | Viene visualizzato un messaggio relativo allo stato delle impostazioni RGB. |
FASE5：

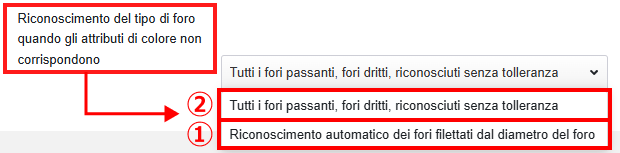

Puoi impostare il riconoscimento del tipo di foro quando gli attributi di colore (valori RGB) non corrispondono.
Seleziona il seguente menu a tendina.
①Riconoscimento automatico dei fori filettati dal diametro del foro
Se l’attributo colore non è collegato, il foro prefilato viene automaticamente riconosciuto dal diametro del foro.
Riconoscimento automatico dei fori filettati in base al diametro del foro ②Tutti i fori passanti, fori dritti, riconosciuti senza tolleranza
Se l’attributo colore non è collegato: il foro filettato viene riconosciuto dal diametro, oppure viene trattato come foro diritto.
Premi “Salva impostazioni” in fondo alla pagina.

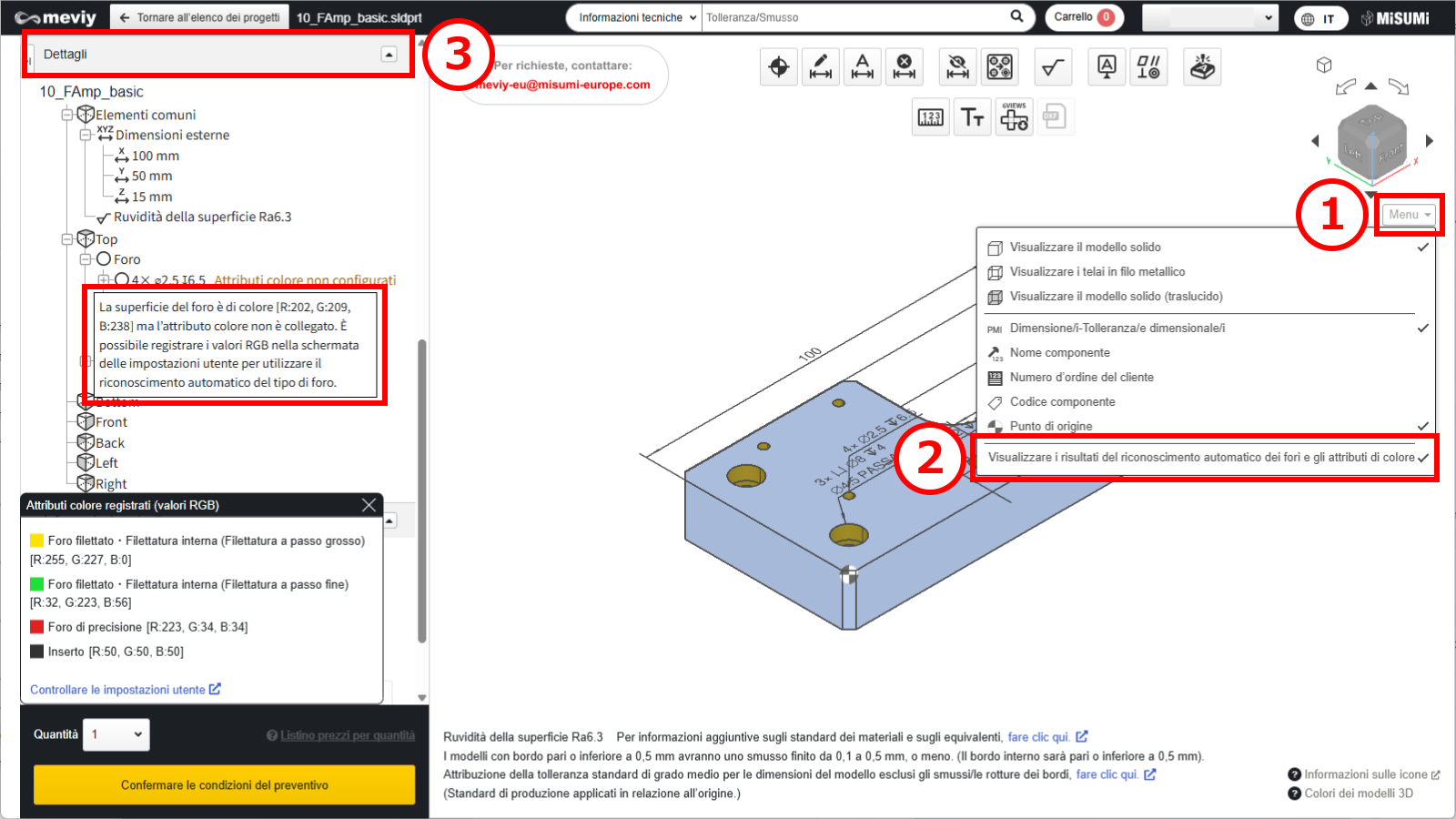

Dopo il caricamento dei dati：
1) Passare il mouse su [ Menu
] nel visualizzatore 3D.
2) Fare clic su [ Visualizzare i risultati del riconoscimento automatico dei fori e gli attributi di colore ].
3) L’elenco dei fori nei dettagli visualizza le informazioni relative agli attributi di colore collegati.

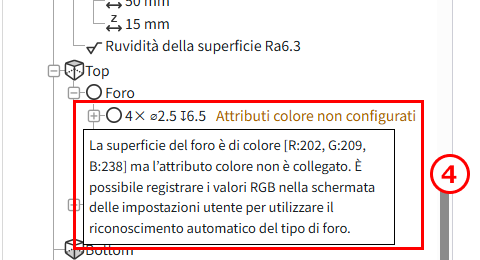

4) Come verificare i valori RGB
Il colore Unset Color Attribute viene visualizzato nel visualizzatore ad albero.
Passando il mouse sopra l’elemento è possibile visualizzare i valori RGB applicati.
Suggerimento
- Esistono inoltre limitazioni nei dati CAD collegabili agli attributi colore.
Si prega di consultare la tabella sottostante “Formato CAD 3D per attributi di colore”.
Precauzione
Esistono limitazioni sui tipi di foro e diametro interno collegabili tramite attributi colore.Consultare le seguenti precauzioni e configurare le impostazioni in meviy secondo necessità.
-
La profondità effettiva di ciascun foro non viene collegata automaticamente e riflette invece le informazioni delle impostazioni utente.
Impostare la profondità effettiva per ogni elemento nelle impostazioni utente seguenti. - Impostazioni di preventivo per parti fresate Fori filettati
- Impostazioni di quotazione per pezzi torniti Fori filettati
- Impostazioni di preventivo per parti fresate Fori di precisione
- Impostazioni di quotazione per pezzi torniti Fori di precisione
- I fori filettati/le filettature interne non saranno collegati a meviy a meno che il diametro del foro pilota e il colore specificato (RGB) corrispondano per ciascun sistema CAD.
- Fare riferimento a quanto segue per i diametri dei fori pilota per ciascun sistema CAD.
- → Fresatura CNC > Riconoscimento dei diversi tipi di foro
- → Tornitura CNC > Specifiche per filettatura esterna e interna, chiavi di accesso, fori e tasche
- → Parti in lamiera > Riconoscimento dei fori filettati e dimensioni selezionabili
-
Questa funzione non vincola la direzione di lavorazione.Se il foro pilota è passante, verificare la direzione di lavorazione.
・Formato CAD 3D per attributi di colore
| Software CAD | Nativo | Formato intermedio (Parasolid) | ||
|---|---|---|---|---|
| (.sldprt)(.icd) | .x_t | .x_b | .xmt_txt | |
| SOLIDWORKS |
〇 |
〇 |
〇 |
– |
| iCAD SX |
〇 |
〇 |
〇 |
〇 |
Precauzione
Il riconoscimento automatico dei fori/tipi di diametro interno/diametro interno in base all’attributo colore non è garantito per i modelli creati con sistemi CAD o formati non compatibili.
