Visualizzazione della schermata del visualizzatore 3D

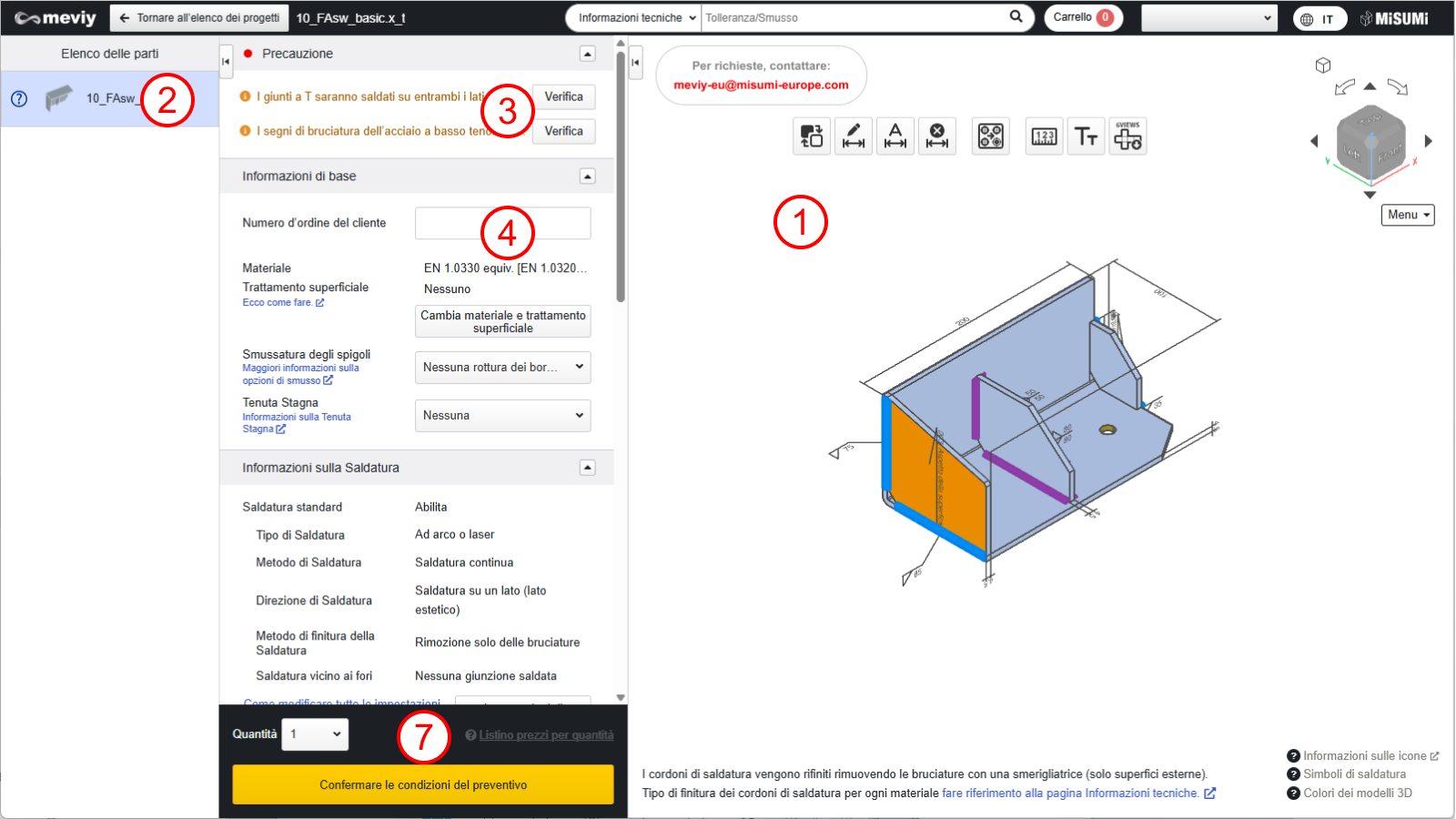

- Fare clic su un progetto nella schermata dell’elenco dei progetti per aprire la schermata del visualizzatore 3D. Nella schermata del visualizzatore 3D è possibile controllare le seguenti informazioni.
- Fare clic sulle schede da (2) a (5) per cambiare la visualizzazione.
① Visualizzatore 3D
-
È possibile manipolare i modelli dei dati 3D caricati. I modelli possono essere manipolati in modo simile a quello del software CAD.
-
→ “Procedura di preventivo” > “FASE 1: specificare il metodo di identificazione dei fori filettati”
② Elenco delle parti
- Verranno visualizzate tutte le parti contenute nel progetto selezionato nell’Elenco dei progetti.
- Non sono disponibili visualizzazioni 3D singole per ogni componente di un prodotto.
③ Precauzione
Elenca i messaggi di errore, i messaggi di avviso e i messaggi dell’operatore meviy.
④ Informazioni di base
È possibile cambiare il materiale e il trattamento superficiale, modificare le istruzioni di saldatura, impostare i numeri d’ordine del cliente personalizzati e inserire istruzioni di lavorazione aggiuntive.
Precauzione
Se vengono inserite istruzioni di elaborazione aggiuntive, il preventivo automatico non sarà possibile. Selezionare [Richiedi preventivo manuale]. Il responsabile fornirà in un secondo momento una risposta al preventivo.

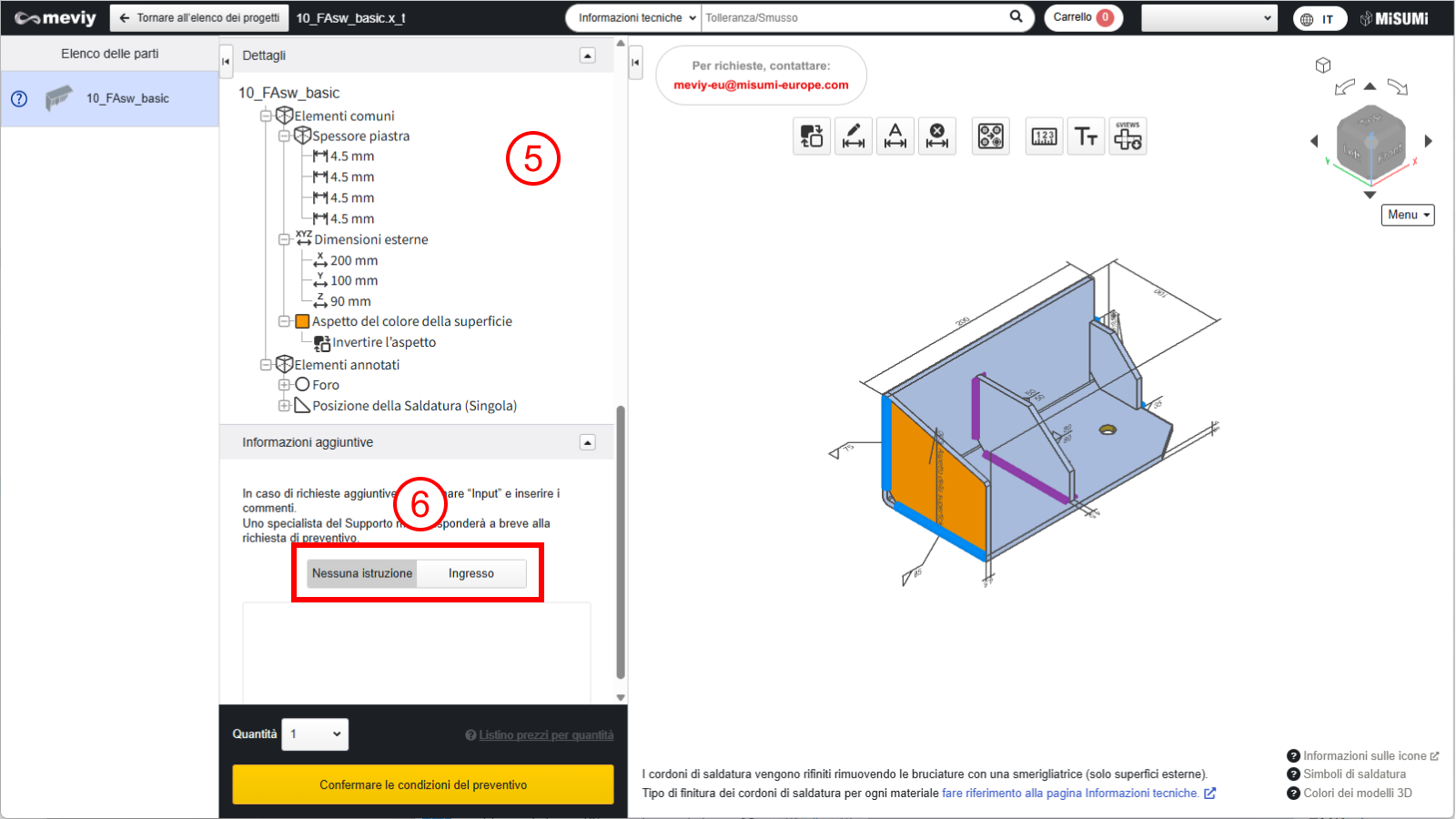

⑤ Vista ad albero
È possibile verificare le dimensioni complessive del pezzo, le informazioni sui fori per ciascuna delle 6 facce e le informazioni sulle linee di saldatura all’interno del prodotto utilizzando la vista ad albero.
È anche possibile modificare i tipi di fori. Fare doppio clic sul foro che si desidera modificare per visualizzare la finestra di dialogo [Indicatore informazioni foro].
Suggerimento
Quando si convertono i dati 3D in parti, viene visualizzato un messaggio se esistono forme che possono deformarsi. È possibile verificarlo nel visualizzatore 3D.
⑥ Istruzioni aggiuntive sono descritte nella casella dei commenti
- È possibile inserire richieste o domande aggiuntive, ad esempio istruzioni di elaborazione aggiuntive che non possono essere impostate all’interno di
- meviy. Come utilizzare il campo dei commenti → “Registro dell’esperienza di preventivo manuale”
Precauzione
Se è necessaria un’elaborazione aggiuntiva, il preventivo automatico non è disponibile. Seleziona [Richiedi preventivo manuale] e il team di supporto meviy risponderà in un secondo momento con il preventivo.
⑦ Area di emissione del Codice articolo
- Vengono visualizzati l’impostazione della quantità e l’elenco dei prezzi, le date di consegna e i codici articolo emessi in base al contenuto delle informazioni di base.
- Il pulsante cambia in base allo stato e puoi confermare le condizioni del preventivo, richiedere un preventivo manuale o aggiungere al carrello il preventivo selezionato.
