Come utilizzare il visualizzatore 3D

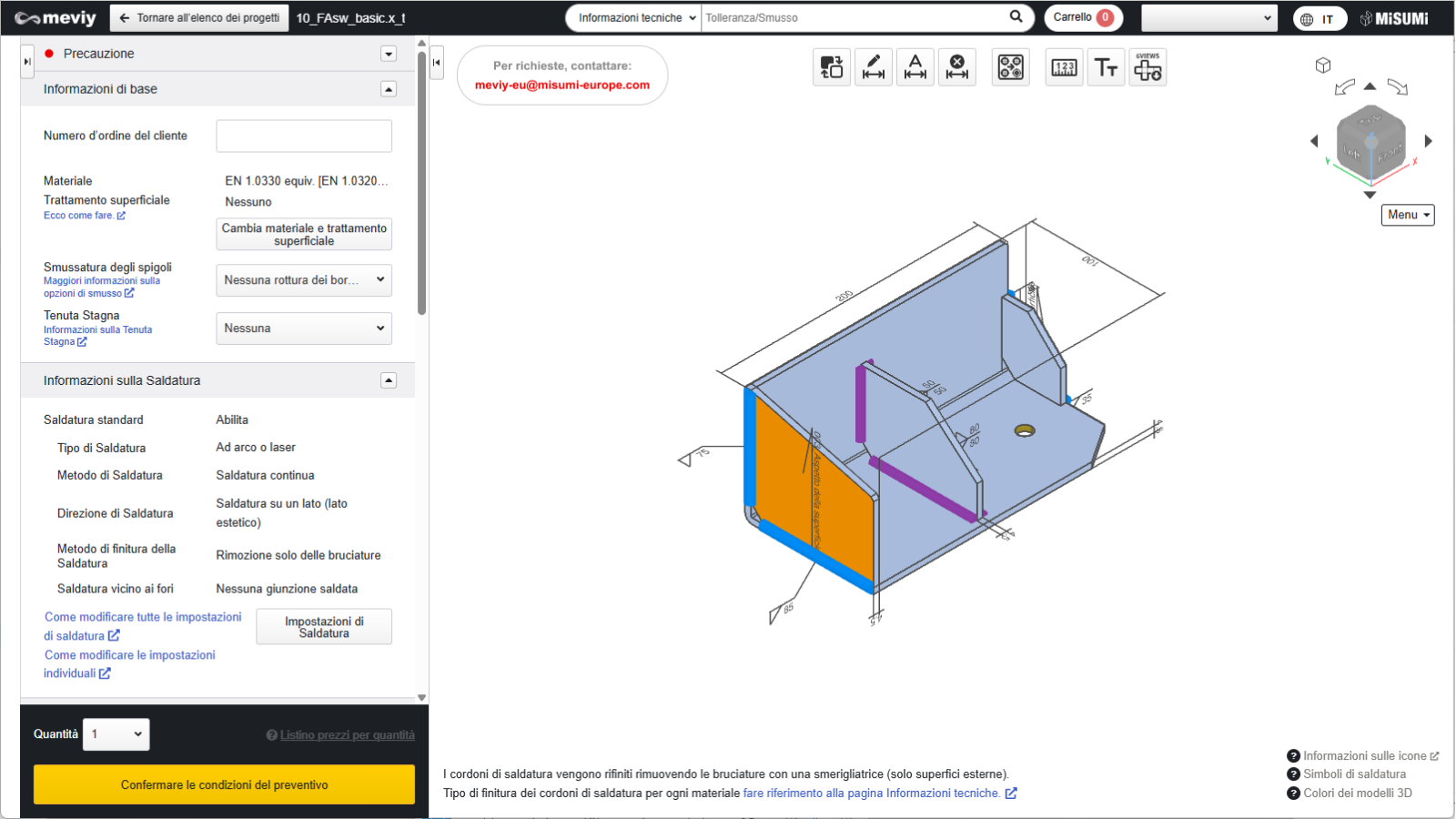

Il Visualizzatore 3D consente di manipolare i modelli dai dati 3D caricati su meviy in modo simile al software CAD.

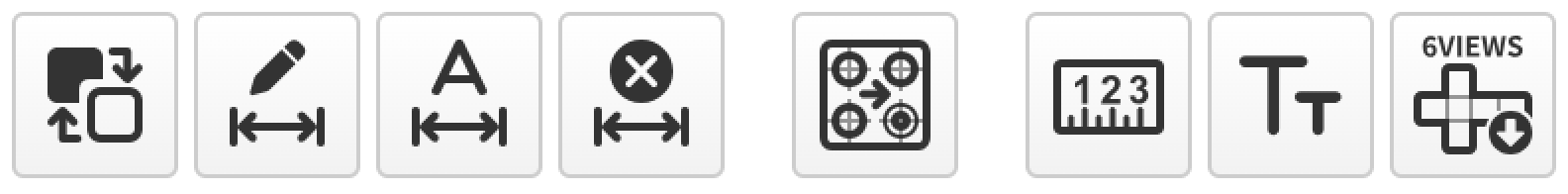

(1) Barra degli strumenti
Di seguito sono specificati i nomi di ogni strumento e le attività che è possibile svolgere con questi strumenti.
| Nome funzione | Cosa è possibile fare |
|---|---|
| Se le facce esterne identificate da meviy (facce colorate in arancione scuro) sono diverse da quelle che ci si aspettava, è possibile invertire le facce interne ed esterne. |
| Aggiungere quote. → Aggiungi quote *Non è possibile aggiungere quote quando la direzione di misurazione è ad angolo. |
|
|
|
|
| Nome funzione | Cosa è possibile fare |
|---|---|
|
È possibile dividere i fori raggruppati durante il riconoscimento della forma. → Suddivisione dei fori raggruppati |
|
È possibile modificare le dimensioni dei caratteri → modificare le dimensioni dei caratteri |
|
Scarica i file di immagine che catturano ogni direzione ortogonale dei modelli 3D e organizzali mediante proiezione del terzo angolo. |
|
Questa funzione consente la misurazione dei modelli caricati. → Misurazione dei modelli 3D |
(2) Cubo
- Ruotare il cubo per modificare l’orientamento delle parti attualmente visualizzate.
- Fare clic su
[Isometric View] per tornare alla vista isometrica (orientamento predefinito),

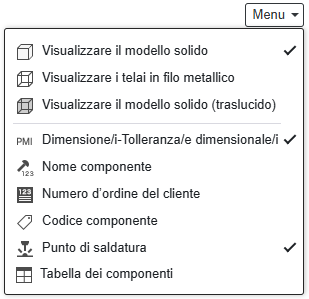

(3) Impostazioni di visualizzazione
Spostare il mouse sull’icona
per visualizzare il menu delle impostazioni di visualizzazione. Qui è possibile modificare il metodo di visualizzazione del modello 3D o passare dalla visualizzazione all’occultamento di informazioni testuali, informazioni sul punto di saldatura e tabella BOM nel visualizzatore 3D.
(4) PMI
PMI è un’abbreviazione di Product Manufacturing Information e si riferisce a informazioni testuali relative a dimensioni e fori. La posizione della visualizzazione PMI può essere spostata trascinandola.
