Informazioni sulla smussatura (parti di Lamiera saldata)

Valori standard di smussatura

Esempi di modello	Esempio di parti	Valore standard

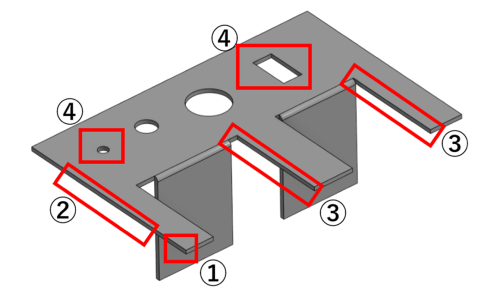

Esempi di modello	Esempio di parti	Smussatura leggera	Smussatura C/R Opzione: “Tutto il perimetro R0,2 o superiore / Angoli C1”

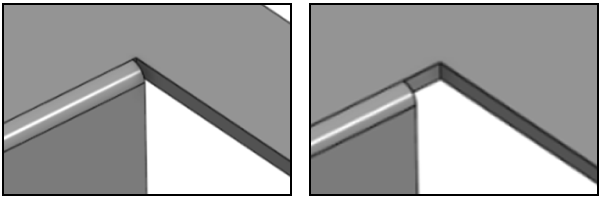

	①Spigolo	Non applicabile	Esempio: Modello angolo smussato C1 Spigoli inferiori a 30° o superiori a 170° non applicabili Immagine della smussatura degli spigoli

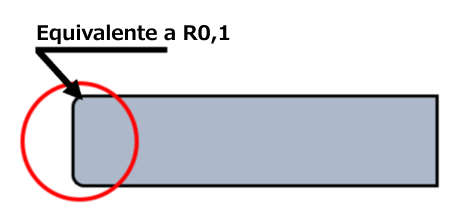

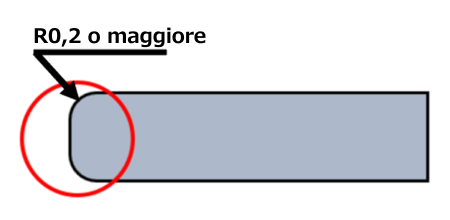

	②Bordi delle superfici della lamiera	Durante il taglio della lamiera possono formarsi bave; vengono rifinite equivalenti a R0,1 per sbavatura	Durante il taglio della lamiera possono formarsi bave; vengono rifinite equivalenti a R0,2 o superiori (circa R0,3) per smussatura C/R

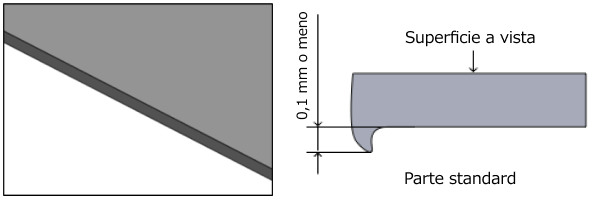

	③Aree di fessura strette	Bave inferiori a 0,1 mm	Bave rifinite equivalenti a R0,1

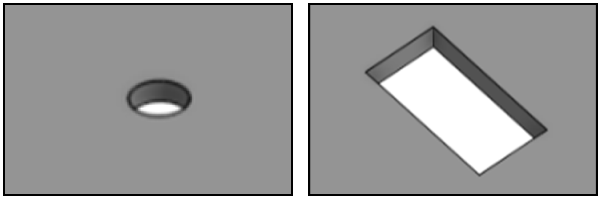

	④Aperture strette o piccoli fori	Bave inferiori a 0,1 mm	Bave rifinite equivalenti a R0,1

È possibile che siano presenti piccoli graffi sull’aspetto esteriore, poiché per eliminare le sbavature viene utilizzata una macchina di sbavatura a doppio lato.

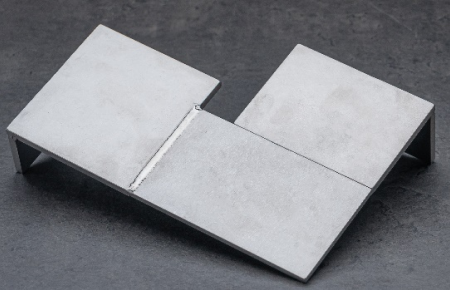

Le aree di contatto tra le lamiere non interessate dalla saldatura tendono a essere leggermente più evidenti rispetto ai componenti privi di smussatura degli spigoli.
Inoltre, le zone prive di cordone di saldatura situate tra le sezioni di saldatura a parziale penetrazione (o a sbalzo) possono presentare una scarsa adesione dei trattamenti superficiali.

Trattamento superficiale su zone prive di cordone tra tratti di saldatura ad angolo

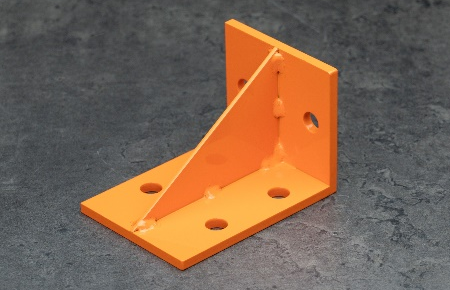

Esempio : EN 1.0330 equiv. [EN 1.0320 equiv.(laminato a caldo)], Deep Orange (RAL 2011 equiv., (CMYK 0 50 83 12) 2,5YR6,5/13

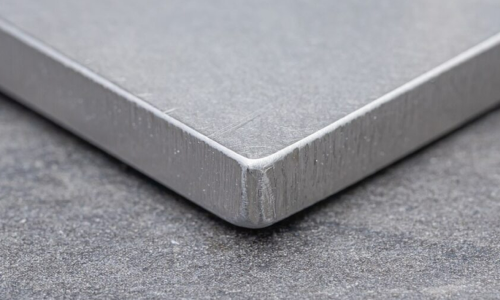

Viene utilizzata una macchina di sbavatura su entrambe le facce per ottenere R0,2 o superiore; gli angoli del prodotto sono smussati a C1 tramite lavorazione laser.

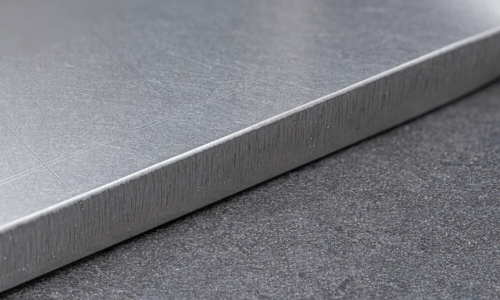

Durante la smussatura dei bordi delle superfici della lamiera, potrebbero comparire lievi graffi sulla superficie estetica.
