Determinazione e dimensione riconoscibile del punto di saldatura

  • Nel servizio di saldatura della lamiera, come regola generale, le aree in cui la distanza tra gli elementi nel modello 3D è pari o inferiore a 0,15 mm vengono rilevate e identificate come posizioni della saldatura.
  • Per i modelli a corpo solido singolo comunemente utilizzati per le strutture saldate (come scatole e coperture), è possibile scegliere tra due soglie per l’identificazione dei posizioni della saldatura. Vedere di seguito le aree identificate come posizioni della saldatura e quelle che non lo sono, a seconda del modello.

Aree identificate come posizioni della saldatura (modello 3D costituito da un singolo corpo solido)

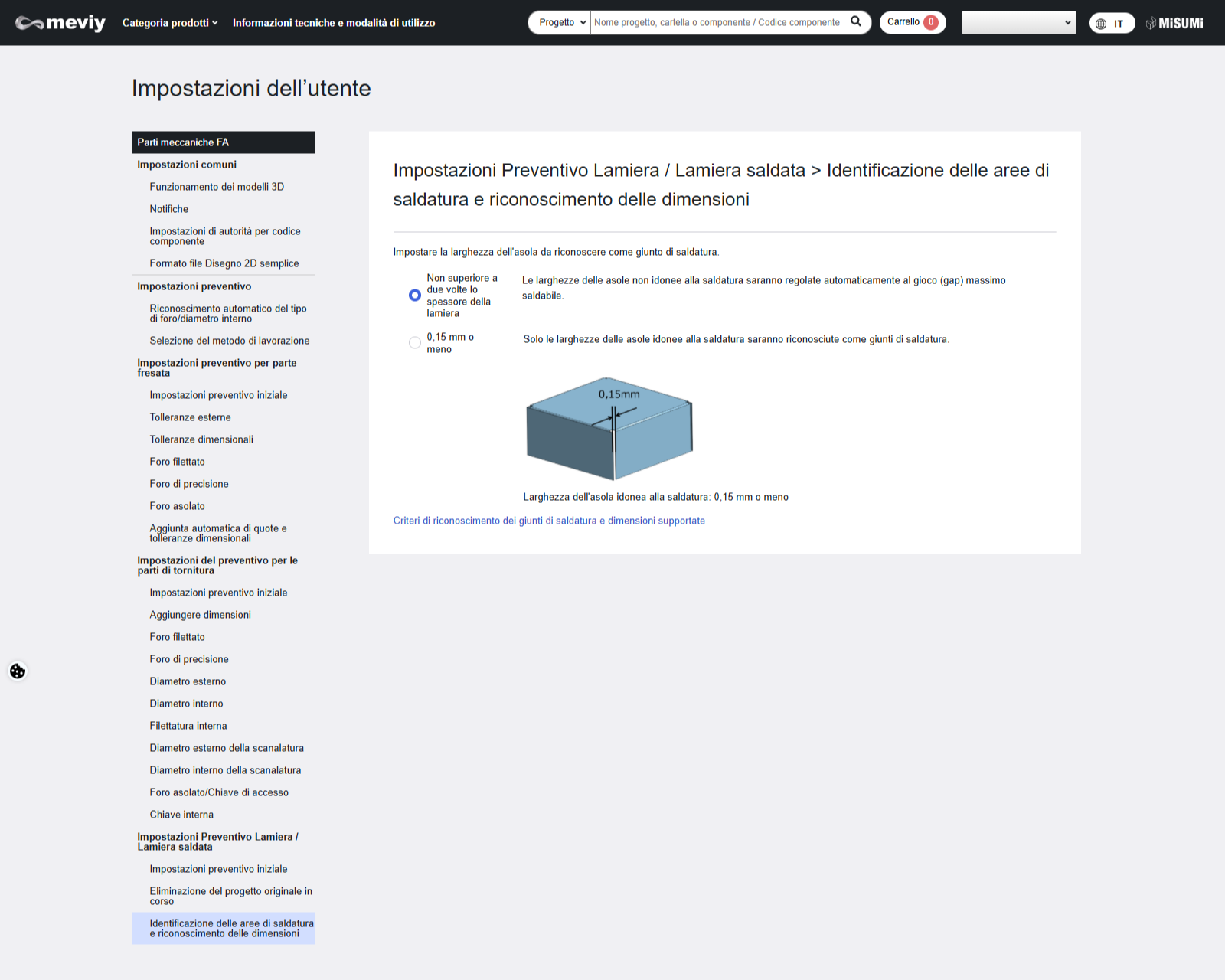

Selezionare nell'impostazione utente “Soglia di riconoscimento della posizione di saldatura”

È possibile scegliere tra i due tipi di soglia seguenti.
Entro due volte lo spessore della piastra Le larghezze delle fessure non adatte alla saldatura vengono corrette automaticamente alla distanza massima saldabile. (Impostazione predefinita)
0,15 mm o meno Solo le fessure con larghezze adatte alla saldatura vengono riconosciute come posizioni della saldatura.

■Impostazioni della soglia per il riconoscimento automatico dei posizioni della saldatura

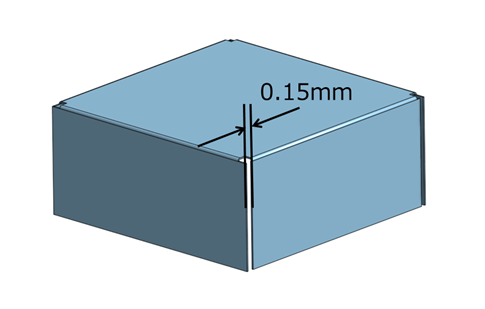

Modelli 3D composti da un unico solido

Per le forme formate da una singola lamiera, le aree con spazi di 0,15 mm o meno sono riconosciute come giunti saldati.

Suggerimento

  • Per le forme formate da una singola parte di lamiera, le sezioni di taglio entro 0,15 mm sono considerate punti di saldatura. L’esenzione dalla saldatura non può essere selezionata.
    Per le aree in cui non è richiesta la saldatura, lasciare uno spazio pari o superiore alla soglia selezionata nelle impostazioni utente sopra indicate.
  • Nel caso della scatola mostrata nel diagramma di destra, anche gli angoli della scatola sono soggetti a saldatura.
    *Condizioni di modellazione: la dimensione del taglio deve essere entro il doppio dello spessore della piastra (per lato) e l’angolo di intersezione tra la piegatura e la saldatura deve essere di 90 gradi o superiore.
    Verrà evidenziato anche nel visualizzatore 3D. Per i dettagli, fare riferimento alle “Regole di modellazione di base”.

■Distanza riconosciuta come posizione della saldatura (Senza correzione automatica del modello)

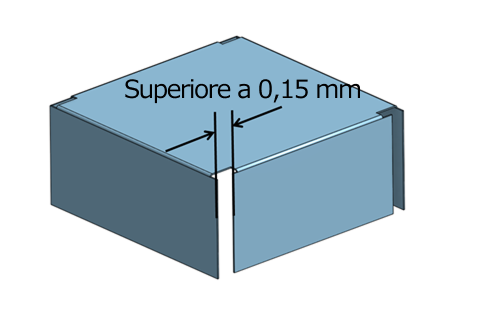

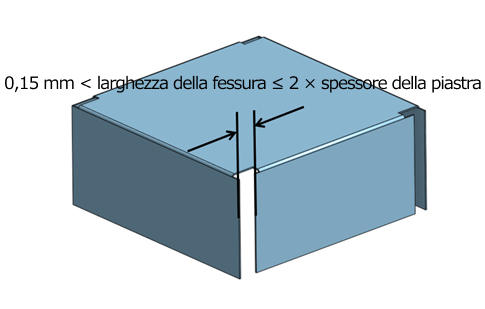

Modello 3D costituito da un singolo corpo solido (larghezza della fessura superiore a 0,15 mm)

  • Per le forme che possono essere realizzate da un unico pezzo di lamiera e presentano spazi superiori a 0,15 mm, selezionando “2 × spessore della piastra o meno” in “Soglia di riconoscimento dei posizioni della saldatura”, le larghezze delle fessure fino a due volte lo spessore della piastra vengono automaticamente ridotte a 0,15 mm o meno e riconosciute come posizioni della saldatura.
  • Se si seleziona la soglia “0,15 mm o meno”, queste fessure non possono essere riconosciute come posizioni della saldatura.

■Distanza riconosciuta come posizione della saldatura (Con correzione automatica del modello)

Esempi di correzione automatica del modello quando si seleziona “2 × spessore della piastra o meno” come soglia

Distanza massima saldabile: 0,15 mm. La lamiera viene estesa quanto necessario per ridurre lo spazio a questo valore.

  • Per i modelli con uno spessore della piastra superiore a 3,2 mm, entrambe le lamiere rimangono arretrate in corrispondenza del giunto. Per i modelli con uno spessore della piastra pari o inferiore a 3,2 mm, il giunto viene modificato in modo che una sola lamiera rimanga arretrata. (Fig. a)
  • Per gli angoli ottusi, entrambe le lamiere rimangono arretrate in corrispondenza del giunto, indipendentemente dallo spessore della piastra. (Fig. b)

Modelli con larghezza della fessura superiore a 0,15 mm e non superiore a due volte lo spessore della piastra: Prima della correzione automatica

(Fig. a) Per i modelli con uno spessore della piastra superiore a 3,2 mm, la larghezza della fessura viene ridotta a 0,15 mm mantenendo entrambe le lamiere arretrate in corrispondenza del giunto (figura in alto).
Per i modelli con uno spessore della piastra pari o inferiore a 3,2 mm, il giunto viene modificato in modo che una sola lamiera rimanga arretrata e la larghezza della fessura viene ridotta a 0,15 mm (figura in basso).
(Fig. b) Modello con angolo ottuso: Le lamiere vengono estese per ridurre lo spazio a 0,15 mm, mantenendo entrambe le lamiere arretrate in corrispondenza del giunto.

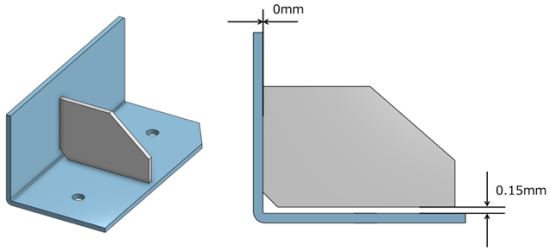

Aree identificate come posizioni della saldatura (modelli 3D costituiti da più corpi solidi)

Modelli 3D composti da più solidi

Le aree in cui la distanza tra i solidi è di 0,15 mm o meno sono riconosciute come aree saldate.

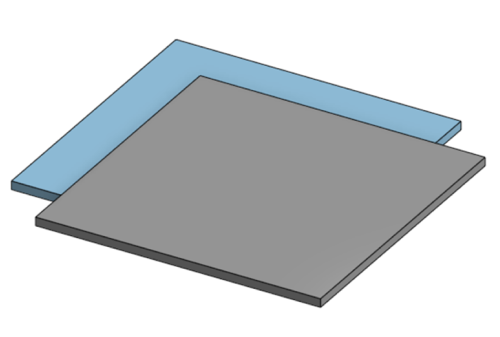

Sovrapposizione delle superfici piane delle piastre

Le superfici piane delle piastre che si sovrappongono sono riconosciute come punti di saldatura o di saldatura a punti lungo il perimetro esterno della sovrapposizione.

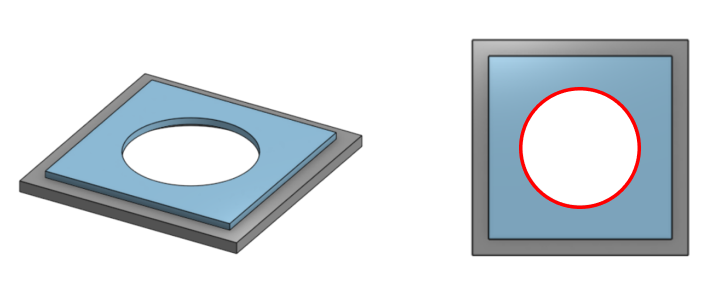

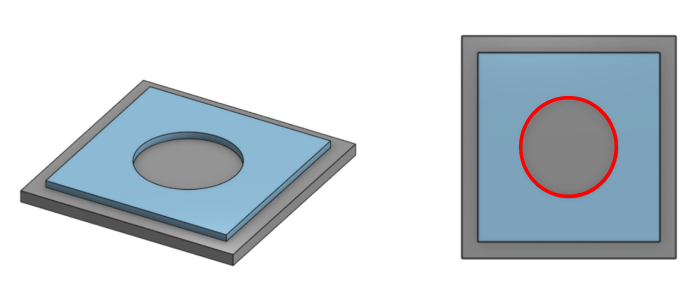

Fori presenti nelle superfici sovrapposte delle piastre piane

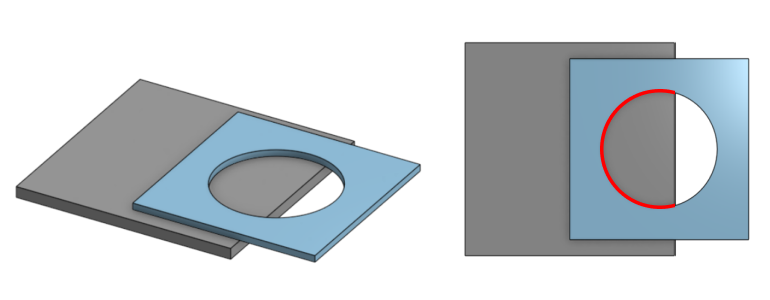

Come mostrato nella figura, nei modelli 3D in cui una o più parti presentano dei fori nell’area di sovrapposizione, la circonferenza interna del foro (area incorniciata in rosso) viene riconosciuta come un giunto saldato.

Con foro Dimensione determinata come un giunto saldato
Foro rotondo
  • Spessore < 3 mm: ø6 o superiore ～
  • Spessore ≥ 3 mm: ø11 o superiore ～
Foro lungo

Estremità del foro lungo

  • Spessore inferiore a 3 mm:
  • ø6 o superiore ～ Spessore 3 mm o più grande: ø11 o maggiore ～
Fori ad angolo
  • Nessuna restrizione
Modelli con fori in elementi quadrati
Modelli con fori in entrambi i componenti

Aree non identificate come sezioni saldate

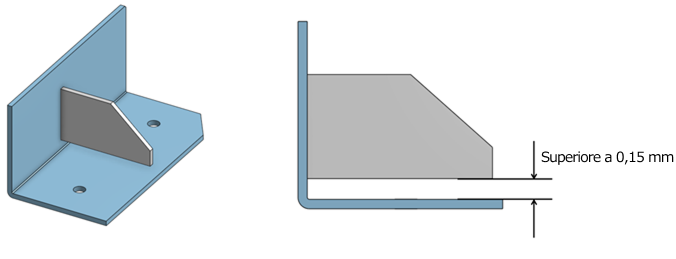

Per i modelli 3D composti da più solidi, le aree in cui la distanza tra i solidi è superiore a 0,15mm

Le aree in cui la distanza tra i solidi supera gli 0,15 mm non possono essere riconosciute come punti di saldatura.

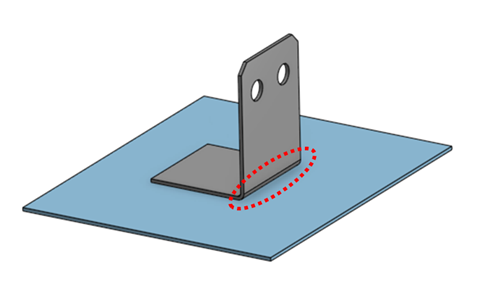

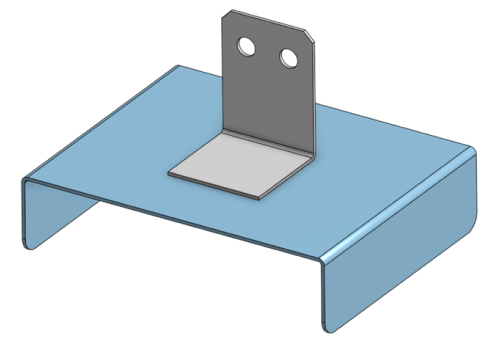

Bordi piegati su sezioni saldate formati da piani di lamiera sovrapposti

  • Come mostrato nel diagramma di destra, in un modello 3D in cui le superfici piane di un pezzo a forma di L sono sovrapposte, il bordo della piegatura a L non può essere riconosciuto come un punto di saldatura.
  • I bordi senza piegatura sono riconosciuti come punti di saldatura.

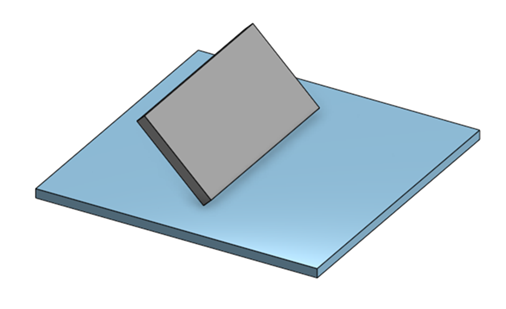

Parti della piastra disposte diagonalmente

Due solidi posizionati in diagonale non possono essere riconosciuti come aree saldate.

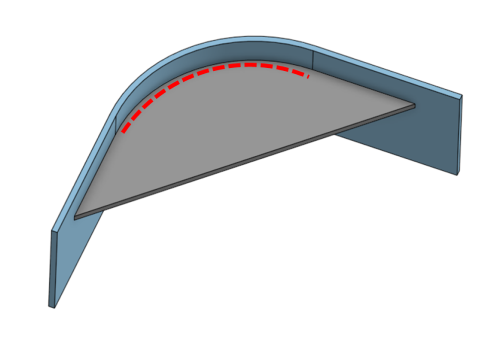

Punti di contatto della superficie curva

Le superfici curve, come l’interno di una piegatura, non possono essere riconosciute come punti di saldatura, indipendentemente dalla distanza tra i solidi.
