Anzeigen des 3D-Ansichtsbildschirms

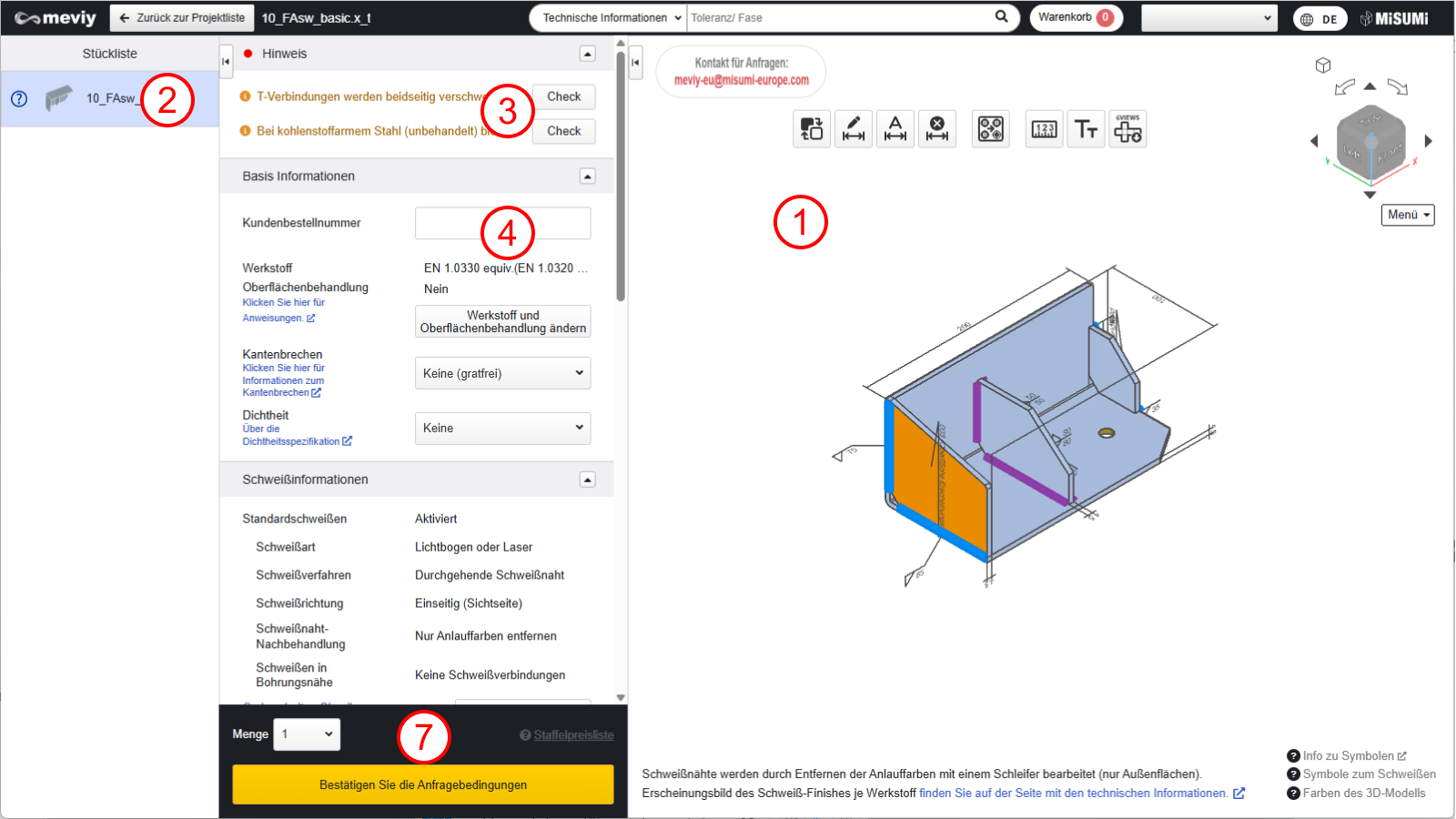

- Klicken Sie in der Projektliste auf ein Projekt, um den 3D-Ansichtsbildschirm zu öffnen. Auf dem 3D-Ansichtsbildschirm können Sie die folgenden Informationen einsehen.
- Klicken Sie auf die Registerkarten (2) bis (5), um die Ansicht zu wechseln.
① 3D-Ansicht
-
Sie können Modelle der hochgeladenen 3D-Daten bearbeiten. Die Modelle lassen sich ähnlich wie in einer CAD-Software bearbeiten.
-
→ „Angebotsverfahren“ > „SCHRITT 1: Identifizierungsmethode für Gewindebohrungen angeben“
② Teileliste
- Es werden alle Teile angezeigt, die in dem in der Projektliste ausgewählten Projekt enthalten sind.
- Es stehen keine individuellen 3D-Ansichten für die einzelnen Bauteile eines Produkts zur Verfügung.
③ Warnhinweise
Listet Fehlermeldungen, Warnmeldungen und Meldungen des meviy-Bedieners auf.
④ Basisinformationen
Sie können Werkstoff und Oberflächenbehandlung ändern, Schweißanweisungen anpassen, Kundenbestellnummer festlegen und zusätzliche Bearbeitungsanweisungen eingeben.
Achtung
Wenn zusätzliche Bearbeitungsanweisungen eingegeben werden, ist eine automatische Angebotserstellung nicht möglich. Bitte wählen Sie [Manuelles Angebot anfordern]. Die zuständige Person wird Ihnen in Kürze ein Angebot unterbreiten.⑤ Baumansicht

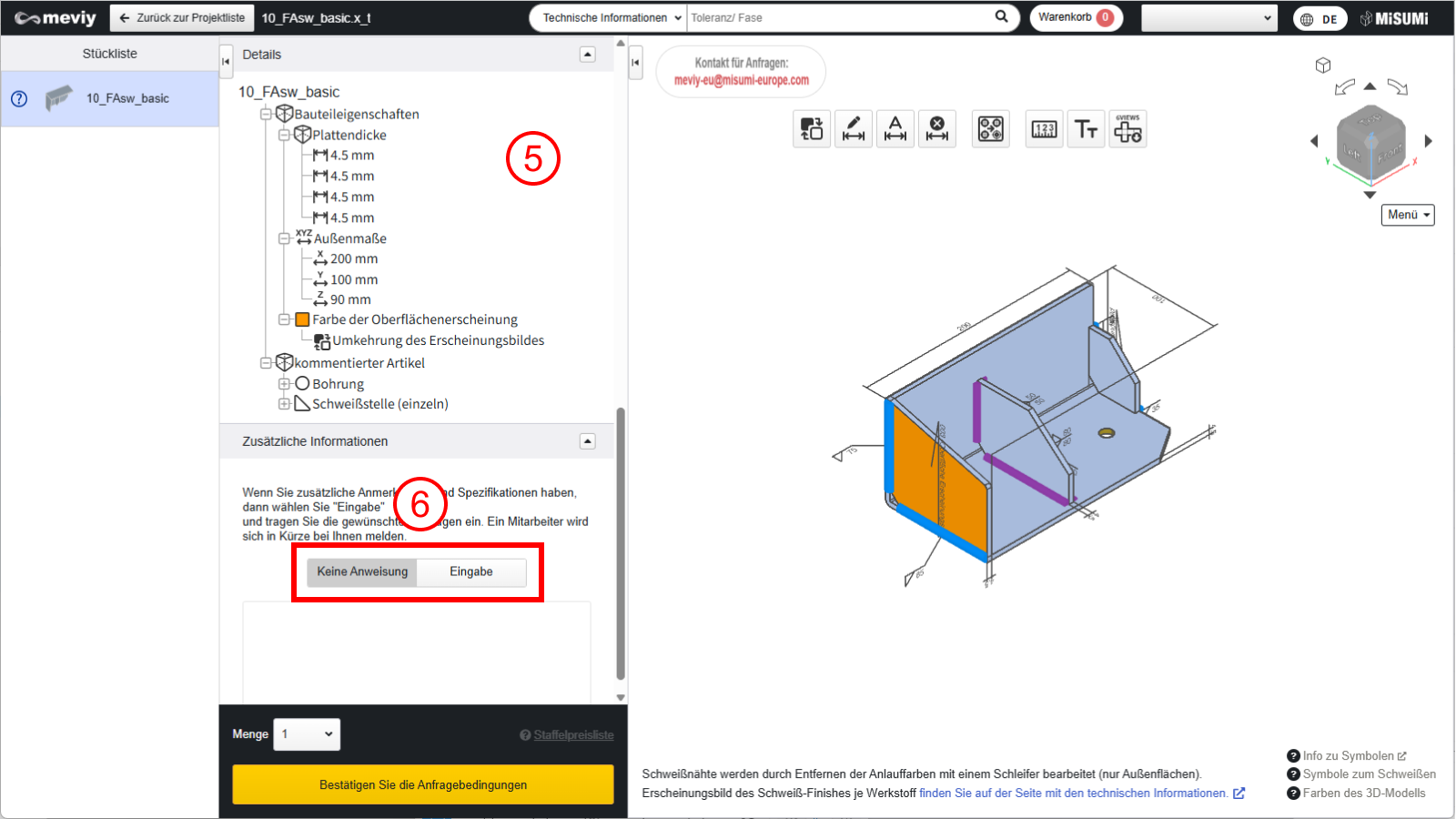

- Über die Baumansicht können Sie die Gesamtabmessungen des Bauteils, die Bohrungsdaten für jede der sechs Flächen sowie die Schweißnahtliniendaten innerhalb des Produkts einsehen.
- Sie können auch die Bohrlochtypen ändern. Doppelklicken Sie auf das Bohrloch, das Sie ändern möchten, um das Dialogfeld [Informationen zur Bohrung anzeigen] anzuzeigen.
Tipp
Bei der Umwandlung von 3D-Daten in Bauteile wird eine Meldung angezeigt, falls Formen vorhanden sind, die sich verformen könnten. Sie können dies in der 3D-Ansicht überprüfen.
⑥ Weitere Anweisungen finden Sie im Kommentarfeld
- Sie können weitere Wünsche oder Anfragen eingeben, beispielsweise zusätzliche Bearbeitungshinweise, die nicht
- in meviy festgelegt werden können. So verwenden Sie das Kommentarfeld → „Datensatz Erfassung manuelles Angebots“
Achtung
Falls weitere Bearbeitungsschritte erforderlich sind, ist die automatische Angebotserstellung nicht verfügbar. Wählen Sie [Manuelles Angebot anfordern] aus, und das meviy Supportteam wird Ihnen in Kürze ein Angebot zukommen lassen.⑦ Bereich für die Vergabe von Teilenummern
- Es werden die Mengeneinstellung sowie die Liste der Preise, Liefertermine und vergebenen Teilenummern entsprechend den Angaben in den Basisinformationen angezeigt.
- Die Schaltfläche ändert sich je nach Status, und Sie können die Angebotsbedingungen bestätigen, ein manuelles Angebot anfordern oder das ausgewählte Angebot in den Warenkorb legen.
