Über das Kantenbrechen (geschweißte Blechbauteile)
Standards für Kantenbrechen
| Modellbeispiele | Funktionsbeispiel | Standardwerte | |
|---|---|---|---|
| Leichtes Kantenbrechen | Starkes Kantenbrechen | ||
 |
|

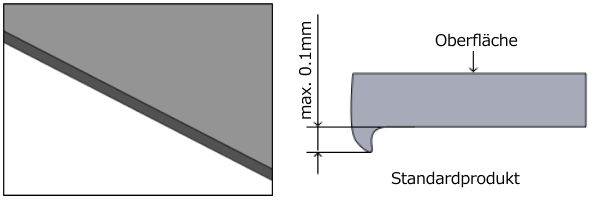

Keine |
|
|
 |
 |
|
|

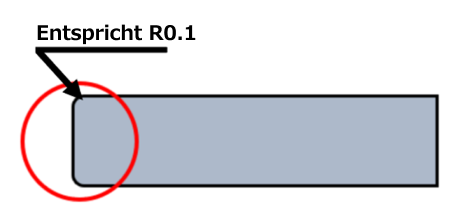

Keine Grate oder Auswürfe von 0.1 mm oder größer | Grate und Auswurf entfernen und Kanten auf ca. R0.1 brechen | |
|
Keine Grate oder Auswürfe von 0.1 mm oder größer | Grate und Auswurf entfernen und Kanten auf ca. R0.1 brechen | |
Erscheinungsbild des Kantenbrechens
Finish bei leichtem Kantenbrechen
- Da eine doppelseitige Entgratungsmaschine zur Beseitigung von Graten eingesetzt wird, können kleine Kratzer entstehen.
- Die Kontaktbereiche zwischen nicht verschweißten Blechen sind im Vergleich zu Bauteilen ohne Kantenbrechen tendenziell etwas stärker sichtbar (siehe Abbildung links unten).
- Zudem können Bereiche ohne Schweißnähte zwischen Kehlnahtabschnitten eine schlechte Haftung der Oberflächenbehandlung aufweisen (siehe Abbildung rechts unten).

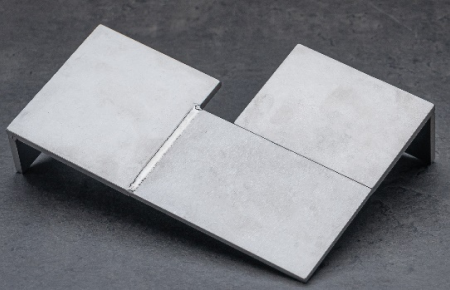

- Kontaktbereiche zwischen nicht verschweißten Blechen
- Beispiel : EN 1.4301 equiv. (2B), Rückseite verschweißt

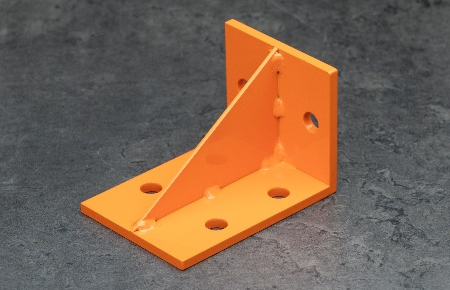

- Oberflächenbehandlung in Bereichen ohne Schweißnähte zwischen Kehlnahtabschnitten
- Beispiel : EN 1.0330 equiv. (EN 1.0320 equiv. (warmgewalzt)), Dunkelorange (RAL 2011 equiv., (CMYK 0 50 83 12) 2.5YR6.5/13
Finish bei starkem Kantenbrechen

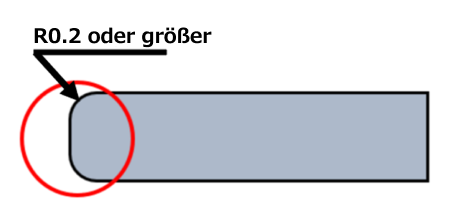

- Blechoberflächenkanten werden mit einer beidseitigen Entgratmaschine auf R0.2 oder größer gebrochen, Außenecken werden per Laserschneiden auf C1 gefast.
- Beim Kantenbrechen der Blechoberflächen können feine Kratzer entstehen.
