Standards für verschiedene Bohrungs- und Taschenausführungen

Gerade Bohrungen

  • Bohrungen, die mit Bohrern oder Schaftfräsern maschinell bearbeitet werden und keine bestimmte Präzision aufweisen, werden beim Schneidservice als “gerade Bohrungen” bezeichnet. Für die Bearbeitung verwendete Werkzeuge haben unterschiedliche Bearbeitungstiefen für automatische Angebote.
  • Der Maximalwert wird als Näherung angegeben.
  • Der Maximalwert kann je nach anderen angegebenen Bedingungen wie Form und Werkstoff variieren. Vielen Dank für Ihr Verständnis.
Bohrmaschine

[mm]

Eisen, vorvergüteter Stahl, Aluminium, SUS
Durchmesser Bearbeitungstiefe (ungefähr)
2 ≤ Durchmesser (Schritte von 0,1) ≤ Durchmesser*20
10,1 ≤ Durchmesser ≤ 13 (Schritte von 0,1) ≤ 200
13,5 ≤ Durchmesser ≤ 20 (Schritte von 0,5)

[mm]

Kunstharz
Durchmesser Bearbeitungstiefe (ungefähr)
2 ≤ Durchmesser * 15
2,1 ≤ Durchmesser ≤ 3,0 (Schritte von 0,1) ≤ Durchmesser * 14
3,1 ≤ Durchmesser ≤ 4,2 (Schritte von 0,1) ≤ Durchmesser * 13
4,3 ≤ Durchmesser ≤ 5,7 (Schritte von 0,1) ≤ Durchmesser * 12
5,8 ≤ Durchmesser ≤ 6,8 (Schritte von 0,1) ≤ Durchmesser * 11
6,9 ≤ Durchmesser ≤ 9,7 (Schritte von 0,1) ≤ Durchmesser * 10
9,8 ≤ Durchmesser ≤ 13 (Schritte von 0,1) ≤ Durchmesser * 9
Schaftfräsen
Die Bearbeitungstiefe von Durchmessern ohne Bohrer ist wie folgt:

[mm]

Eisen, vorvergüteter Stahl
Durchmesser Bearbeitungstiefe (ungefähr) Durchmesser Bearbeitungstiefe (ungefähr)
> >
2,999 3,5 ≤10 9 11 ≤40
3,5 4,5 ≤12 11 13 ≤50
4,5 6 ≤16 13 17 ≤60
6 7 ≤20 17 21 ≤80
7 9 ≤30 21 Keine Einschränkungen ≤100

[mm]

Aluminium
Durchmesser Bearbeitungstiefe (ungefähr) Durchmesser Bearbeitungstiefe (ungefähr)
> >
2,999 3,5 ≤10 9 11 ≤40
3,5 4,5 ≤12 11 13 ≤50
4,5 6 ≤16 13 17 ≤60
6 7 ≤25 17 21 ≤80
7 9 ≤30 21 Keine Einschränkungen ≤100

Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.

[mm]

SUS
Durchmesser Bearbeitungstiefe (ungefähr) Durchmesser Bearbeitungstiefe (ungefähr)
> >
2,999 3,5 ≤10 9 11 ≤32
3,5 4,5 ≤12 11 13 ≤40
4,5 6 ≤16 13 17 ≤48
6 7 ≤20 17 21 ≤64
7 9 ≤24 21 Keine Einschränkungen ≤80

[mm]

Kunstharz
Durchmesser Bearbeitungstiefe (ungefähr) Durchmesser Bearbeitungstiefe (ungefähr)
> >
2,999 3,5 ≤7.5 11 13 ≤30
3,5 4,5 ≤10 13 18 ≤40
4,5 7 ≤15 18 Keine Einschränkungen ≤60
7 11 ≤20

Beispiel: Bohren eines geraden Lochs mit einem Durchmesser von 12,9 in SS400-Werkstoff

Das zu verwendende Werkzeug ist ein Bohrer und die Bearbeitungstiefe beträgt bis zu 200 mm.

Beispiel 2: Bohren eines geraden Lochs mit einem Durchmesser von 13,1 in SS400-Werkstoff

Das zu verwendende Werkzeug ist ein Schaftfräser und die Bearbeitungstiefe beträgt bis zu 48 mm.

Präzisionsbohrungen

Eine gerade Bohrung kann durch Einstellen des “Toleranztyps des Bohrungsdurchmessers” in eine Präzisionsbohrung geändert werden. Durch den Wechsel zu einer Präzisionsbohrung kann die Genauigkeit und effektive Tiefe des Durchmessers festgelegt werden.

Genauigkeitsbereiche für automatische Angebote

[mm]

Durchmesser Genauigkeitsbereiche
> Passgenauigkeit Bidirektionale Toleranz Mindestwert Unidirektionale Toleranz Mindestwert (Bereich)
3 Klasse IT7 oder höher 0,005 0,01
3 6 0,006 0,012
6 10 0,008 0,015
10 18 0,009 0,018
18 30 0,011 0,021
30 50 0,013 0,025
50 80 0,015 0,03
80 120 0,018 0,035
120 180 0,02 0,04
180 250 0,023 0,046
250 315 0,026 0,052
315 400 0,029 0,057
400 500 0,032 0,064
Nutztiefen für automatische Angebote

[mm]

Eisen, vorvergüteter Stahl
Durchmesser Bearbeitungstiefe (ungefähr) Durchmesser Bearbeitungstiefe (ungefähr)
> >
2,999 3,5 ≤10 9 11 ≤40
3,5 4,5 ≤12 11 13 ≤50
4,5 6 ≤16 13 17 ≤60
6 7 ≤20 17 21 ≤80
7 9 ≤30 21 Keine Einschränkungen ≤100

[mm]

Aluminium
Durchmesser Bearbeitungstiefe (ungefähr) Durchmesser Bearbeitungstiefe (ungefähr)
> >
2,999 3,5 ≤10 9 11 ≤40
3,5 4,5 ≤12 11 13 ≤50
4,5 6 ≤16 13 17 ≤60
6 7 ≤25 17 21 ≤80
7 9 ≤30 21 Keine Einschränkungen ≤100

[mm]

SUS
Durchmesser Bearbeitungstiefe (ungefähr) Durchmesser Bearbeitungstiefe (ungefähr)
> >
2,999 3,5 ≤10 9 11 ≤32
3,5 4,5 ≤12 11 13 ≤40
4,5 6 ≤16 13 17 ≤48
6 7 ≤20 17 21 ≤64
7 9 ≤24 21 Keine Einschränkungen ≤80

[mm]

Kunstharz
Durchmesser Bearbeitungstiefe (ungefähr) Durchmesser Bearbeitungstiefe (ungefähr)
> >
2,999 3,5 ≤5 11 13 ≤20
3,5 4,5 ≤6 13 18 ≤24
4,5 7 ≤8 18 21 ≤36
7 10 ≤12 21 Keine Einschränkungen ≤40
10 11 ≤16

Die Nutztiefen für automatische Angebote unterscheiden sich aufgrund der Bearbeitung mit einem Räumwerkzeug, wenn die Passgenauigkeit bei den folgenden Durchmessern H7 beträgt.

[mm]

Durchmesser mit Räumwerkzeug Nutztiefe (ungefähr)
SS400 S50C (oder gleichwertig) Vorvergüteter Stahl SS400 Geglühter Werkstoff SUS Aluminium Kunstharz
2 ≤ Durchmesser * 10 ≤ Durchmesser * 9 ≤ Durchmesser * 6 ≤ Durchmesser * 9 ≤ Durchmesser * 10 ≤ Durchmesser * 12
3 ≤ Durchmesser * 9 ≤ Durchmesser * 8 ≤ Durchmesser * 9 ≤ Durchmesser * 12
4 ≤ Durchmesser * 10 ≤ Durchmesser * 10 ≤ Durchmesser * 8 ≤ Durchmesser * 10
5 ≤ Durchmesser * 10 ≤ Durchmesser * 15
6 ≤ Durchmesser * 8
7 ≤ Durchmesser * 6
8/9 ≤ Durchmesser * 5
10/11 ≤100 ≤ Durchmesser * 5
12/13
14; 15; 16 ≤ Durchmesser * 9 ≤ Durchmesser * 9 ≤ Durchmesser * 9
17/18/19/20 ≤ Durchmesser * 8 ≤ Durchmesser * 8 ≤ Durchmesser * 8

Gewindebohrungen

Die verfügbaren Gewindegrößen und spezifizierbaren Nutztiefen für den Schneidservice sind wie folgt.

Wenn die Spannut des Gewindeschneiders flach ist, ist es aufgrund der Kopfform des Werkzeugs nicht möglich, 2 Gewindegänge zu schneiden. Um die Haltekraft zu sichern, sollten Sie 3 oder mehr Gewindegänge vorsehen.
Gewinde-Nutztiefen für Angebote

[mm]

Gewinde-Ø Abstand Regelgewinde Fine Nutztiefe (ungefähr) (Stahl (außer SS400_geglüht), Aluminium, SUS) Nutztiefe (ungefähr) (SS400_annealed) Nutztiefe (ungefähre) (vorvergüteter Stahl) Nutztiefe (ungefähr) (Kunstharz)
M2 0,25 ≤ Gewindedurchmesser * 5 ≤ Gewindedurchmesser * 3 ≤ Gewindedurchmesser * 4 ≤ Gewindedurchmesser * 6
0,4
M2.5 0,35 ≤ Gewindedurchmesser * 3 ≤ Gewindedurchmesser * 5
0,45
M3 0,35 ≤ Gewindedurchmesser * 4 ≤ Gewindedurchmesser * 5 ≤ Gewindedurchmesser * 4
0,5 ≤ Gewindedurchmesser * 5
M4 0,5 ≤ Gewindedurchmesser * 5 ≤ Gewindedurchmesser * 4
0,7 ≤ Gewindedurchmesser * 5
M5 0,5 ≤ Gewindedurchmesser * 4
0,8 ≤ Gewindedurchmesser * 5
M6 0,75 ≤ Gewindedurchmesser * 4
1 ≤ Gewindedurchmesser * 5
M8 0,75 ≤ Gewindedurchmesser * 4
1
1,25 ≤ Gewindedurchmesser * 5
M10 0,75 ≤ Gewindedurchmesser * 4
1
1,25
1,5 ≤ Gewindedurchmesser * 5
M12 1 ≤ Gewindedurchmesser * 4
1,25
1,5
1,75 ≤ Gewindedurchmesser * 4
M14 1 ≤ Gewindedurchmesser * 3
1,25
1,5
2 ≤ Gewindedurchmesser * 2
M16 1 ≤ Gewindedurchmesser * 3
1,5
2

Steckbohrungen

Die verfügbaren Einsatzgrößen und spezifizierbaren Nutztiefen für den Schneidservice sind wie folgt.
Für Angebote geeignete Größen

[mm]

Gewinde-Ø Abstand Regelgewinde Nennlänge (Aluminium und Kunstharz)
M2 0,4 0.5D, 1D, 1.5D, 2D
M2.5 0,45 0.5D, 1D, 1.5D, 2D
M3 0,5 0.5D, 1D, 1.5D, 2D
M4 0,7 0.5D, 1D, 1.5D, 2D
M5 0,8 0.5D, 1D, 1.5D, 2D
M6 1 0.5D, 1D, 1.5D, 2D
M8 1,25 0.5D, 1D, 1.5D, 2D
M10 1,5 0.5D, 1D, 1.5D, 2D
M12 1,75 0.5D, 1D, 1.5D, 2D

Einstufige Bohrungen

Bei einstufigen Bohrungen kann die obere und untere Stufe verschiedene Kombinationen von Bohrungs- und Durchmessertoleranzen sein. Die Präzision und die Standards für Gewindebohrungen und Präzisionsbohrungen sind oben beschrieben. *Steckbohrungen können auch dort ausgewählt werden, wo Gewindebohrungen auswählbar sind. (Nur für Aluminium und Kunstharz)

Oberer Schritt Gerade Bohrung Gerade Bohrung Gerade Bohrung Präzisionsbohrung Präzisionsbohrung Präzisionsbohrung Gewindebohrung Gewindebohrung
Unterer Schritt Gerade Bohrung Präzisionsbohrung Gewindebohrung Gerade Bohrung Präzisionsbohrung Gewindebohrung Gerade Bohrung Zapfenbohrung mit Gewinde

*Wenn die obere Stufe eine Gewindebohrung ist, kann während der Bearbeitung der Zapfenbohrung eine Kegelform an der Grenze zwischen der oberen und der unteren Stufe auftreten.

Zweistufige Bohrungen

Bei zweistufigen Bohrungen kann die obere, mittlere und untere Stufe verschiedene Kombinationen von Bohrungs- und Durchmessertoleranzen sein. Die Präzision und die Standards für Gewindebohrungen und Präzisionsbohrungen sind oben beschrieben.
*Steckbohrungen können auch dort ausgewählt werden, wo Gewindebohrungen auswählbar sind. (Nur für Aluminium und Kunstharz)

Oberer Schritt Gerade Bohrung Gerade Bohrung Gerade Bohrung Gerade Bohrung Gerade Bohrung Gerade Bohrung Gerade Bohrung
Mittlere Stufe Gerade Bohrung Gerade Bohrung Gerade Bohrung Präzisionsbohrung Präzisionsbohrung Gewindebohrung Gewindebohrung
Unterer Schritt Gerade Bohrung Präzisionsbohrung Gewindebohrung Präzisionsbohrung Gerade Bohrung Präzisionsbohrung Gerade Bohrung
Oberer Schritt Gerade Bohrung Gewindebohrung Gewindebohrung Gewindebohrung Gewindebohrung Gewindebohrung Gewindebohrung Präzisionsbohrung
Mittlere Stufe Zapfenbohrung mit Gewinde Gerade Bohrung Gerade Bohrung Gerade Bohrung Zapfenbohrung mit Gewinde Zapfenbohrung mit Gewinde Zapfenbohrung mit Gewinde Gerade Bohrung
Unterer Schritt Gewindebohrung Gerade Bohrung Präzisionsbohrung Gewindebohrung Gerade Bohrung Präzisionsbohrung Gewindebohrung Gerade Bohrung
Oberer Schritt Präzisionsbohrung Präzisionsbohrung Präzisionsbohrung Präzisionsbohrung Präzisionsbohrung Präzisionsbohrung Präzisionsbohrung
Mittlere Stufe Gerade Bohrung Gerade Bohrung Präzisionsbohrung Präzisionsbohrung Gewindebohrung Gewindebohrung Zapfenbohrung mit Gewinde
Unterer Schritt Präzisionsbohrung Gewindebohrung Präzisionsbohrung Gerade Bohrung Präzisionsbohrung Gerade Bohrung Gewindebohrung

*Wenn die obere oder untere Stufe eine Gewindebohrung ist, kann während der Bearbeitung der Zapfenbohrung eine Kegelform an der Grenze zwischen ihr und der mittleren Stufe auftreten.

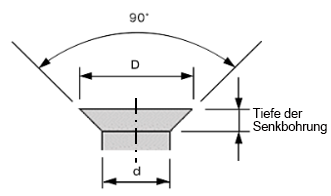

Senkbohrungen

Senkbohrungen werden nach Modell maschinell bearbeitet.

Langlöcher

Die Bearbeitungstiefe für automatische Angebote variiert je nach Breite.


Nutztiefen für automatische Angebote

[mm]

Eisen, vorvergüteter Stahl
Breite Bearbeitungstiefe (ungefähr) Breite Bearbeitungstiefe (ungefähr)
> >
2,5 3 ≤10 8 10 ≤40
3 4 ≤12 10 12 ≤50
4 5 ≤16 12 16 ≤60
5 6 ≤20 16 20 ≤80
6 8 ≤30 20 Keine Einschränkungen ≤100

[mm]

Aluminium
Breite Bearbeitungstiefe (ungefähr) Breite Bearbeitungstiefe (ungefähr)
> >
2,5 3 ≤12.5 8 10 ≤40
3 4 ≤15 10 12 ≤50
4 5 ≤20 12 16 ≤60
5 6 ≤25 16 20 ≤80
6 8 ≤30 20 Keine Einschränkungen ≤100

[mm]

SUS
Breite Bearbeitungstiefe (ungefähr) Breite Bearbeitungstiefe (ungefähr)
> >
2,5 3 ≤10 8 10 ≤32
3 4 ≤12 10 12 ≤40
4 5 ≤16 12 16 ≤48
5 6 ≤20 16 20 ≤64
6 8 ≤24 20 Keine Einschränkungen ≤80

[mm]

Kunstharz
Breite Bearbeitungstiefe (ungefähr) Breite Bearbeitungstiefe (ungefähr)
> >
2,5 3 ≤7.5 10 12 ≤30
3 4 ≤10 12 18 ≤40
4 6 ≤15 18 Keine Einschränkungen ≤60
6 10 ≤20

Geschlitzte Präzisionsbohrungen

Eine geschlitzte Bohrung kann durch Einstellen des “Toleranztyps des Bohrungsdurchmessers” in eine geschlitzte Präzisionsbohrung geändert werden. Sie können die Präzision für die Steigungsrichtung von geschlitzten Präzisionsbohrungen innerhalb der folgenden Bereiche festlegen.
Die effektive Tiefentoleranz ist die Modelltiefe, unabhängig von der Steigung.

Präzisionsbereiche, die spezifiziert werden können

[mm]

Breite Genauigkeitsbereiche
> Passgenauigkeit Minimale bidirektionale Toleranz Minimaler unidirektionaler Toleranzbereich
3 Klasse IT7 oder höher 0.005 0.01
3 6 0.006 0.012
6 10 0.008 0.015
10 18 0.009 0.018
18 30 0.011 0.021
30 50 0.013 0.025
50 80 0.015 0.03
80 120 0.018 0.035
120 180 0.02 0.04
180 250 0.023 0.046
250 315 0.026 0.052
315 400 0.029 0.057
400 500 0.032 0.064
Nutztiefen für automatische Angebote

[mm]

Eisen, vorvergüteter Stahl
Breite Nutztiefe (ungefähr) Breite Nutztiefe (ungefähr)
> >
2,5 3 ≤10 8 10 ≤40
3 4 ≤12 10 12 ≤50
4 5 ≤16 12 16 ≤60
5 6 ≤20 16 20 ≤80
6 8 ≤30 20 Keine Einschränkungen ≤100

[mm]

Aluminium
Breite Nutztiefe (ungefähr) Breite Nutztiefe (ungefähr)
> >
2,5 3 ≤12.5 8 10 ≤40
3 4 ≤15 10 12 ≤50
4 5 ≤20 12 16 ≤60
5 6 ≤25 16 20 ≤80
6 8 ≤30 20 Keine Einschränkungen ≤100

[mm]

SUS
Breite Nutztiefe (ungefähr) Breite Nutztiefe (ungefähr)
> >
2,5 3 ≤10 8 10 ≤32
3 4 ≤12 10 12 ≤40
4 5 ≤16 12 16 ≤48
5 6 ≤20 16 20 ≤64
6 8 ≤24 20 Keine Einschränkungen ≤80

[mm]

Kunstharz
Breite Nutztiefe (ungefähr) Breite Nutztiefe (ungefähr)
> >
2,5 3 ≤5 10 12 ≤20
3 4 ≤6 12 16 ≤24
4 6 ≤8 16 18 ≤32
6 8 ≤2 18 20 ≤36
8 10 ≤6 20 Keine Einschränkungen ≤40

Taschen

Alle Bearbeitungspunkte, die nicht in die Kategorie der Bohrungen oder geschlitzten Bohrungen fallen, werden als Taschen klassifiziert.
Taschen haben auch ein automatisches Angebotsspektrum für Breite, Tiefe und Größe von R (falls vorhanden).
Für Formen mit einer Fase von C15 oder weniger, die mit einem Fasenschneider bearbeitet werden können, gibt es keine Tiefenbegrenzung.

Kompatibilitätstabelle für Taschenbreite/-tiefe

[mm]

Eisen, vorvergüteter Stahl
Breite Bearbeitungstiefe (ungefähr) Breite Bearbeitungstiefe (ungefähr)
> >
2,5 3 ≤10 8 10 ≤40
3 4 ≤12 10 12 ≤50
4 5 ≤16 12 16 ≤60
5 6 ≤20 16 20 ≤80
6 8 ≤30 20 Keine Einschränkungen ≤100

[mm]

Aluminium
Breite Bearbeitungstiefe (ungefähr) Breite Bearbeitungstiefe (ungefähr)
> >
2,5 3 ≤12.5 8 10 ≤40
3 4 ≤15 10 12 ≤50
4 5 ≤20 12 16 ≤60
5 6 ≤25 16 20 ≤80
6 8 ≤30 20 Keine Einschränkungen ≤100

[mm]

SUS
Breite Bearbeitungstiefe (ungefähr) Breite Bearbeitungstiefe (ungefähr)
> >
2,5 3 ≤10 8 10 ≤32
3 4 ≤12 10 12 ≤40
4 5 ≤16 12 16 ≤48
5 6 ≤20 16 20 ≤64
6 8 ≤24 20 Keine Einschränkungen ≤80

[mm]

Kunstharz
Breite Nutztiefe (ungefähr) Breite Nutztiefe (ungefähr)
> >
2,5 3 ≤7.5 10 12 ≤30
3 4 ≤10 12 18 ≤40
4 6 ≤15 18 Keine Einschränkungen ≤60
6 10 ≤20
Kompatibilitätstabelle für Taschen-R/-höhe

[mm]

Eisen, vorvergüteter Stahl
R Bearbeitungstiefe (ungefähr) R Bearbeitungstiefe (ungefähr)
> >
1,249 1,5 ≤10 4 5 ≤40
1,5 2 ≤12 5 6 ≤50
2 2,5 ≤16 6 8 ≤60
2,5 3 ≤20 8 10 ≤80
3 4 ≤30 10 Keine Einschränkungen ≤100

[mm]

Aluminium
R Bearbeitungstiefe (ungefähr) R Bearbeitungstiefe (ungefähr)
> >
1,249 1,5 ≤12.5 4 5 ≤40
1,5 2 ≤15 5 6 ≤50
2 2,5 ≤20 6 8 ≤60
2,5 3 ≤25 8 10 ≤80
3 4 ≤30 10 Keine Einschränkungen ≤100

[mm]

SUS
R Bearbeitungstiefe (ungefähr) R Bearbeitungstiefe (ungefähr)
> >
1,249 1,5 ≤10 4 5 ≤32
1,5 2 ≤12 5 6 ≤40
2 2,5 ≤16 6 8 ≤48
2,5 3 ≤20 8 10 ≤64
3 4 ≤24 10 Keine Einschränkungen ≤80

[mm]

Kunstharz
R Bearbeitungstiefe (ungefähr) R Bearbeitungstiefe (ungefähr)
> >
1,249 1,5 ≤7.5 5 6 ≤30
1,5 2 ≤10 6 10 ≤40
2 3 ≤15 10 Keine Einschränkungen ≤50
3 5 ≤20
