Regeln für die Anzeige von Dezimalstellen auf dem 3D-Bildschirm

Maßwert-Dezimalstellen werden gerundet und wie folgt dargestellt:

Die im 3D-Viewer angezeigten Maßwerte sind die Zielwerte für die Bearbeitung.

MaßwertGenauigkeitBeschreibung
Außenabmessungen, zusätzliche Abmessungen
(keine Toleranz)
0,00

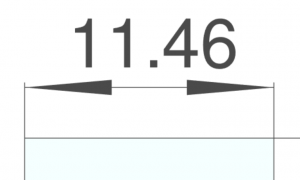

Außenmaße, modelliert bei 11,4567, ohne Toleranzeinstellung ⇒ 11,46

Bohrungen (außer Präzisionsbohrungen)
Geschlitzte Bohrungen (außer Präzisionsbohrungen)

0,0

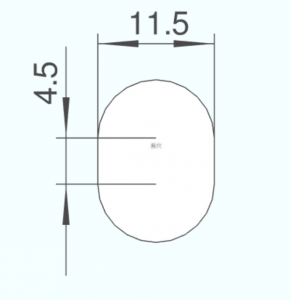

Geschlitzte Bohrung, modelliert bei 11,456, ohne Toleranzeinstellung ⇒ 11,5

Mit Toleranzeinstellung: 1 Dezimalstelle

Ziel: Außenmaße, zusätzliche Abmessungen, Präzisionsbohrungen, geschlitzte Präzisionsbohrungen

0,0

Präzisionsbohrung, modelliert bei 11,4567 mit Toleranz ±0,1 ⇒ 11,5

Mit Toleranzeinstellung: 2 Dezimalstellen

Ziel: Außenmaße, zusätzliche Abmessungen, Präzisionsbohrungen, geschlitzte Präzisionsbohrungen

0,00

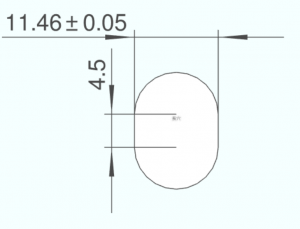

Geschlitzte Präzisionsbohrung, modelliert bei 11,4567 mit Toleranz ±0,05 ⇒ 10,46

Mit Toleranzeinstellung: 3 Dezimalstellen

Ziel: Außenmaße, zusätzliche Abmessungen, Präzisionsbohrungen, geschlitzte Präzisionsbohrungen

0,000

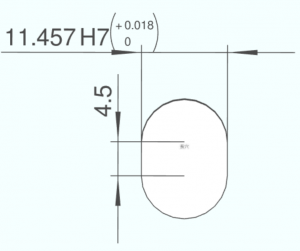

Geschlitzte Präzisionsbohrung, modelliert bei 11,4567 mit Toleranz H7 ⇒ 11,457
