Dünnwandige Urteilslogik
Wie unten gezeigt, tritt bei einer dünnen Wand unterhalb der Bearbeitungsgrenze eine Unregelmäßigkeit aufgrund von Rissen oder Verformungen während der Herstellung auf. * Bei einer Überlappung der Grenzwerte wird der größere Wert gewählt.
Wenn die dünne Wand unter dem Grenzwert liegt, wird die “Qualitätsvereinbarung” auf dem Bildschirm angezeigt. Bitte überprüfen Sie den relevanten Bereich im 3D-Viewer und antworten Sie, ob Sie mit Rissen, Verformungen und Unverträglichkeiten einverstanden sind.
Wenn Sie nicht einverstanden sind, können wir kein automatisches Angebot erstellen. Wenn Sie nicht einverstanden sind, aber dennoch die gleiche Qualität wie das Modell wünschen, schreiben Sie bitte “Nicht einverstanden mit der Qualitätsvereinbarung” oder ähnliches in das Kommentarfeld und fordern Sie ein manuelles Angebot vom meviy-Support an. Danach erhalten Sie in Kürze eine offizielle Angebotsantwort.
"Gerades Loch", "Präzisionsloch", "Gewindebohrung": Dünne Wand zwischen zylindrischem Bereich und anderen Formelementen
Dünne Wände zwischen geraden Bohrungen und anderen Formelementen
[mm]
| Alle Materialien (Stahl, vorgehärteter Stahl, Aluminium, Edelstahl, Polyacetal, MC-Nylon, Fluor, Polyethylen mit ultrahohem Molekulargewicht, ABS, PEEK, Bakelit) | ||
|---|---|---|
| Durchmesser | ø2 oder mehr ø5 oder weniger | Mehr als ø5 |
| Bearbeitungsgrenze | 0.8 | 1.0 |
Dünne Wände zwischen Präzisionsbohrungen und anderen Formelementen
[mm]
| Eisen, vorvergüteter Stahl, Aluminium, SUS | |
|---|---|
| Durchmesser | ø2 oder mehr |
| Bearbeitungsgrenze | 0.8 |
[mm]
| Polyacetal, MC-Nylon, Fluor, UHMW, ABS, PEEK | |
|---|---|
| Durchmesser | ø2 oder mehr |
| Bearbeitungsgrenze | 1.5 |
[mm]
| Bakelit | |
|---|---|
| Durchmesser | ø2 oder mehr |
| Bearbeitungsgrenze | 2.0 |
Dünne Wände zwischen Gewindebohrungen und anderen Formelementen
[mm]
| Alle Materialien (Stahl, vorgehärteter Stahl, Aluminium, Edelstahl, Polyacetal, MC-Nylon, Fluor, Polyethylen mit ultrahohem Molekulargewicht, ABS, PEEK, Bakelit) | |||
|---|---|---|---|
| Nenn-Ø | M2 oder höher M5 oder niedriger | M6 oder höher M10 oder niedriger | M12 oder höher |
| Bearbeitungsgrenze | 0.8 | 1.0 | 1.5 |
Dünne Wände zwischen Steckbohrungen und anderen Formelementen
[mm]
| Alle Materialien (Stahl, vorgehärteter Stahl, Aluminium, Edelstahl, Polyacetal, MC-Nylon, Fluor, Polyethylen mit ultrahohem Molekulargewicht, ABS, PEEK, Bakelit) | |||
|---|---|---|---|
| Nenn-Ø | M2 oder höher M5 oder niedriger | M6 oder höher M10 oder niedriger | M12 |
| Bearbeitungsgrenze | 2.0 | 3.1 | 3.9 |
Dünne Wände zwischen Senkbohrungen und anderen Formelementen
[mm]
| Alle Materialien (Stahl, vorgehärteter Stahl, Aluminium, Edelstahl, Polyacetal, MC-Nylon, Fluor, Polyethylen mit ultrahohem Molekulargewicht, ABS, PEEK, Bakelit) | ||
|---|---|---|
| Durchmesser (D, d) | ø2 oder mehr ø5 oder weniger | Mehr als ø5 |
| Bearbeitungsgrenze | 0.8 | 1.0 |

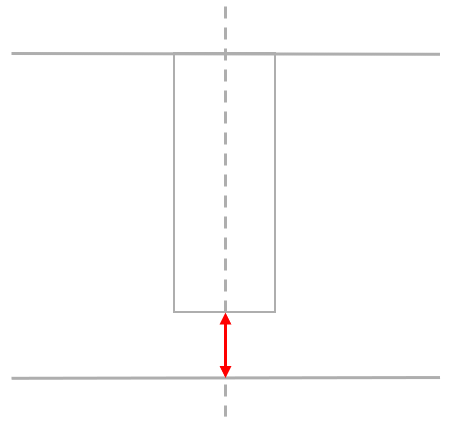

Dünne Wände zwischen dem Boden der Senkbohrung und anderen Formelementen
[mm]
| Eisen, vorvergüteter Stahl, Aluminium, SUS | ||
|---|---|---|
| Nenn-Ø | ø3 oder mehr ø6 oder weniger | Mehr als ø6 |
| Bearbeitungsgrenze | 0.8 | 1.0 |
[mm]
| Polyacetal, MC-Nylon, Fluor, UHMW, ABS, PEEK, Bakelit | |
|---|---|
| Nenn-Ø | ø3 oder mehr |
| Bearbeitungsgrenze | 1.0 |
Andere Anordnungen von dünnen Wänden und anderen Formelementen
Dünne Wände zwischen geradem Abschnitt der geschlitzten Bohrungen und anderen Formelementen
[mm]
| Alle Materialien (Stahl, vorgehärteter Stahl, Aluminium, Edelstahl, Polyacetal, MC-Nylon, Fluor, Polyethylen mit ultrahohem Molekulargewicht, ABS, PEEK, Bakelit) | |||
|---|---|---|---|
| Bearbeitungsgrenze | 1.0 | ||
Dünne Wände zwischen anderen Abschnitten von geschlitzten Bohrungen und anderen Formelementen
[mm]
| Alle Materialien (Stahl, vorgehärteter Stahl, Aluminium, Edelstahl, Polyacetal, MC-Nylon, Fluor, Polyethylen mit ultrahohem Molekulargewicht, ABS, PEEK, Bakelit) | |||
|---|---|---|---|
| Bearbeitungsgrenze | 1.0 | ||
Dünne Wände zwischen dem geradem Abschnitt der Tasche und anderen Formelementen
[mm]
| Alle Materialien (Stahl, vorgehärteter Stahl, Aluminium, Edelstahl, Polyacetal, MC-Nylon, Fluor, Polyethylen mit ultrahohem Molekulargewicht, ABS, PEEK, Bakelit) | |||
|---|---|---|---|
| Bearbeitungsgrenze | 1.0 | ||
Dünne Wände zwischen anderen Abschnitten von Taschen und anderen Formelementen
[mm]
| Alle Materialien (Stahl, vorgehärteter Stahl, Aluminium, Edelstahl, Polyacetal, MC-Nylon, Fluor, Polyethylen mit ultrahohem Molekulargewicht, ABS, PEEK, Bakelit) | |||
|---|---|---|---|
| Bearbeitungsgrenze | 1.0 | ||
Bohrspitze und andere Formelemente
[mm]
| Alle Materialien (Stahl, vorgehärteter Stahl, Aluminium, Edelstahl, Polyacetal, MC-Nylon, Fluor, Polyethylen mit ultrahohem Molekulargewicht, ABS, PEEK, Bakelit) | |||
|---|---|---|---|
| Bearbeitungsgrenze | 2.0 | ||
