Einstellung der Informationen zum Innendurchmesser

Aktualisierung der Informationen zum Innendurchmesser

Sie können das Ziel aus den Details oder dem 3D-Viewer auswählen und die Angaben zum Innendurchmesser ändern.
1. Doppelklicken Sie entweder in den Details auf "Wert" oder im 3D-Viewer auf die entsprechenden "Maße" oder "Fläche".
2. Wechseln Sie von der Richtung der OBEN-Position zur Anzeige des Querschnitts.
Im Dialogfeld für die Anzeige der Innendurchmesser-Informationen können Sie zwischen “Gerade”, “Innengewinde” und “Einsatz” wählen.

Hinweise

Wenn Sie sich in den Standards “Innengewinde” oder “Einsatz” befinden, wird die Option angezeigt.
Hier finden Sie die Tabelle mit den Standards für passende Einsätze
Wenn Sie die automatisch eingeblendete Querschnittansicht aufheben möchten, klicken Sie hier

Dialogfeld zur Angabe der Informationen zum Innendurchmesser (Blind/Durchgangsbohrung)

Das Dialogfeld umfasst zwei Typen – “Blind” und “Durchgangsbohrung”.

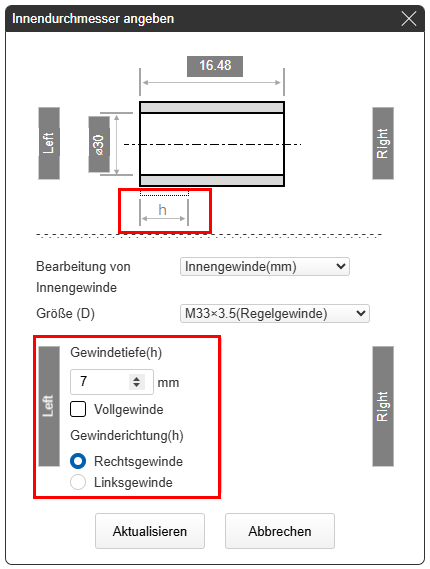

Blind

  • Die Bearbeitung ist nur von einer Seite aus möglich, daher werden die “Tiefen”-Einstellungen von einer Seite aus angezeigt.
  • *Bereiche, für die die “Tiefe” angepasst werden kann, sind hellblau hervorgehoben

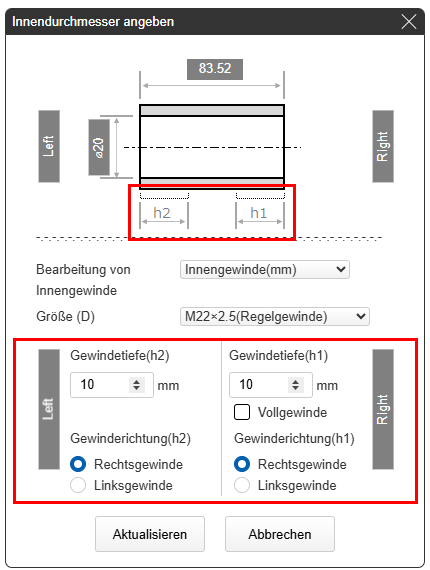

Durchgangsbohrung

  • Die Bearbeitung ist von beiden Seiten möglich, daher werden die “Tiefen”-Einstellungen von beiden Seiten angezeigt.
  • *Bereiche, für die die “Tiefe” angepasst werden kann, sind hellblau hervorgehoben

Einstellungen für Innengewinde und Toleranz

Folgende Details sind im Dialogfeld enthalten.

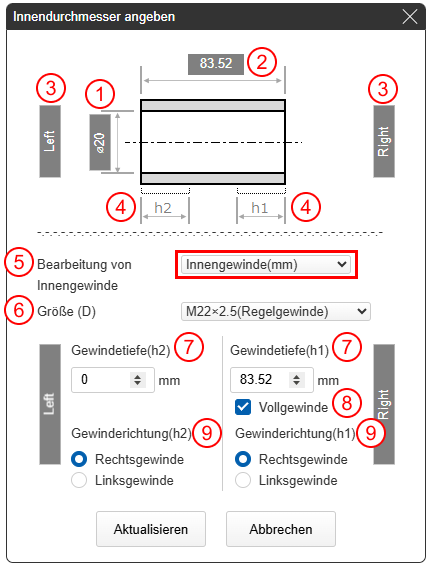

Einstellungen für Innengewinde

  • (1) Hervorgehobener Abschnitt mit Informationen zum “Durchmesser”
  • (2) Hervorgehobener Abschnitt mit Informationen zur “Tiefe”
  • (3) Verknüpfung der linken/rechten Seite des 3D-Viewers
  • (4) “Tiefe”, die von der linken/rechten Seite aus eingestellt werden kann
  • (5) Typ des Innendurchmessers (Innengewinde)
  • (6) Die Gewindegröße kann ausgewählt werden.
  • (7) Die Steigung (Grobgewinde) (Feingewinde) kann ausgewählt werden.
  • (8) Die Gewindetiefe für (4) kann eingestellt werden.
  • (9) Alle Gewinde können eingestellt werden.
  • (10) Links-/Rechtsgewinde für (4) kann eingestellt werden.

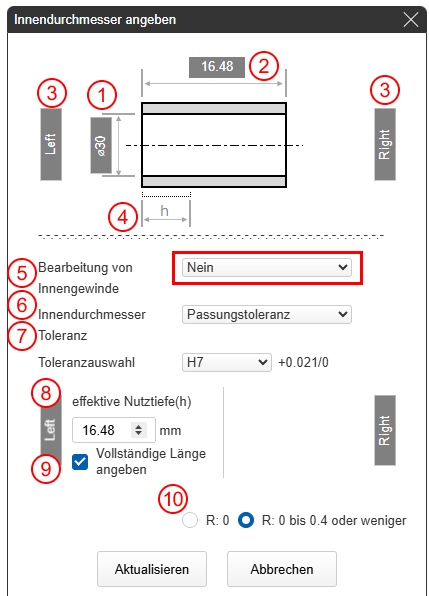

Gerade (Toleranz-)Einstellungen

  • (1) Hervorgehobener Abschnitt mit Informationen zum “Durchmesser”
  • (2) Hervorgehobener Abschnitt mit Informationen zur “Tiefe”
  • (3) Verknüpfung der linken/rechten Seite des 3D-Viewers
  • (4) “Tiefe”, die von der linken/rechten Seite aus eingestellt werden kann
  • (5) Typ des Innendurchmessers (gerade)
  • (6) “Allgemeintoleranz“, “Passungstoleranz”, “Beidseitige Toleranz”, “Einseitige Toleranz” können ausgewählt werden.
  • (7) Sie können die Toleranzen wählen.
  • (8) Die effektive Tiefe für (4) kann eingestellt werden.
  • (9) Die Angabe für die Gesamtlänge kann eingestellt werden.

Einstellungen für Gewindeeinsätze

  • (1) Hervorgehobener Abschnitt mit Informationen zum “Durchmesser”
  • (2) Hervorgehobener Abschnitt mit Informationen zur “Tiefe”
  • (3) Verknüpfung der linken/rechten Seite des 3D-Viewers
  • (4) “Tiefe”, die von der linken/rechten Seite aus eingestellt werden kann
  • (5) Typ des Innendurchmessers “Einsatz”
  • (6) Die Größe kann ausgewählt werden.
  • (7) Die Steigung (Grobgewinde) (Feingewinde) kann ausgewählt werden.
  • (8) Die Nennlänge für (4) kann eingestellt werden.
  • (9) Linksgewinde für (4) können eingestellt werden.

↑
