SOLIDWORKS
Hier finden Sie Informationen zum Einstellen der Bohrungserkennung in SOLIDWORKS.
Einstellungen für die automatische Erkennung von Bohrlochtypen
Es gibt 3 Einstellungen, um den Bohrungstyp des 3D-Modells im jeweiligen Angebot wiederzugeben.

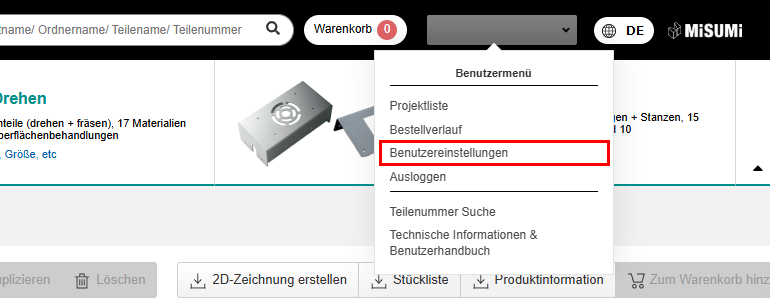

Fahren Sie mit der Maus über Ihren Benutzernamen und klicken Sie im Benutzermenü auf [Benutzereinstellungen].

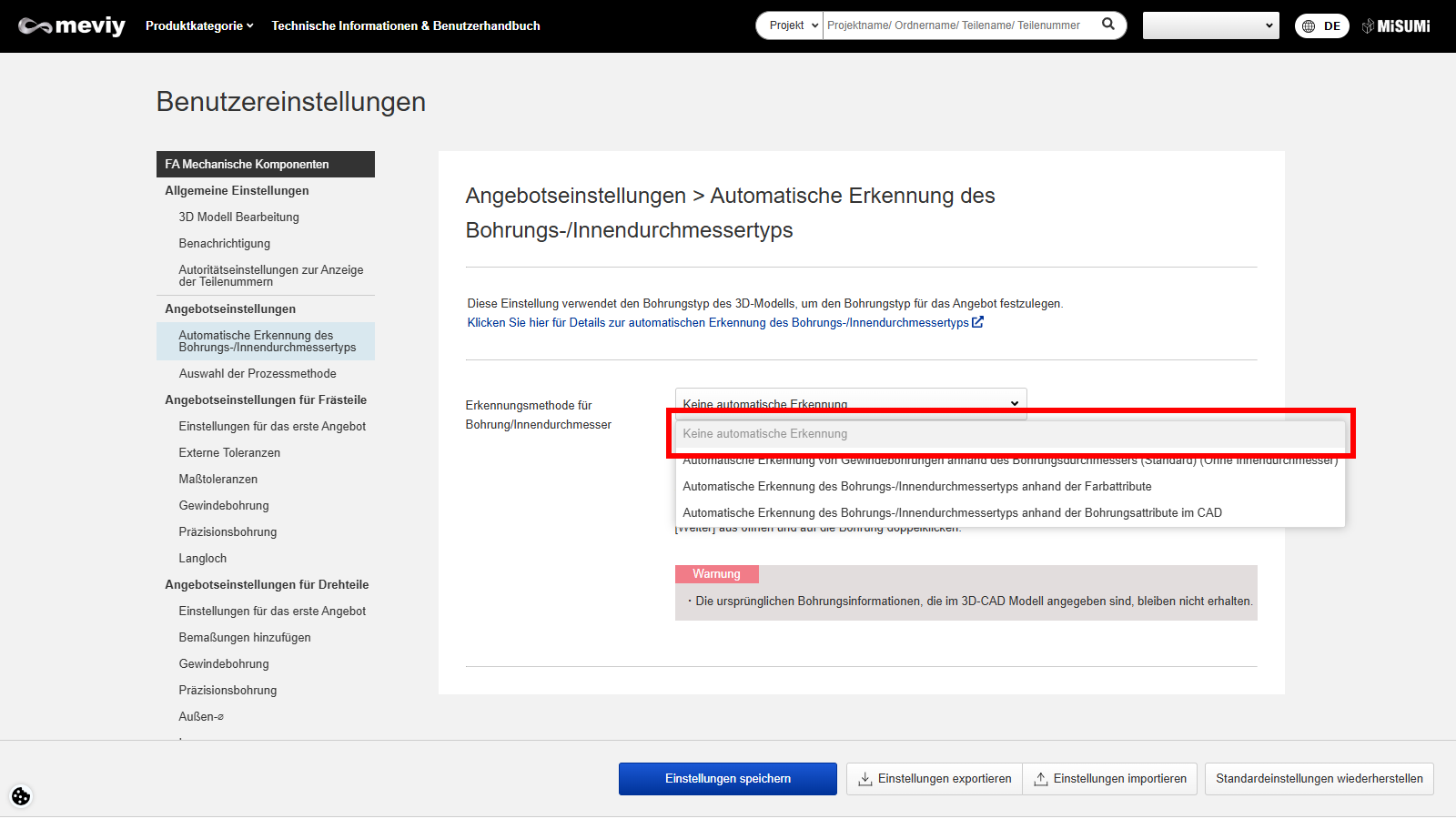

Einstellungsmethode 1: Keine automatische Erkennung
- Bei dieser Einstellung werden alle zylindrischen Bohrungen als Durchgangsbohrungen (Blechteile) und als gerade Bohrungen ohne Toleranz (Fräsbaueil) erkannt.
- Die Spezifikationen für Gewinde- oder Präzisionsbohrungen können nach dem Hochladen der CAD-Daten geändert werden, indem der 3D-Viewer-Bildschirm über [Weiter] geöffnet wird und ein Doppelklick auf die Bohrung erfolgt.
Achtung
Die ursprünglichen Bohrungsattribut-Informationen, die während der Erstellung des Modells im 3D-CAD angegeben wurden, bleiben nicht erhalten.

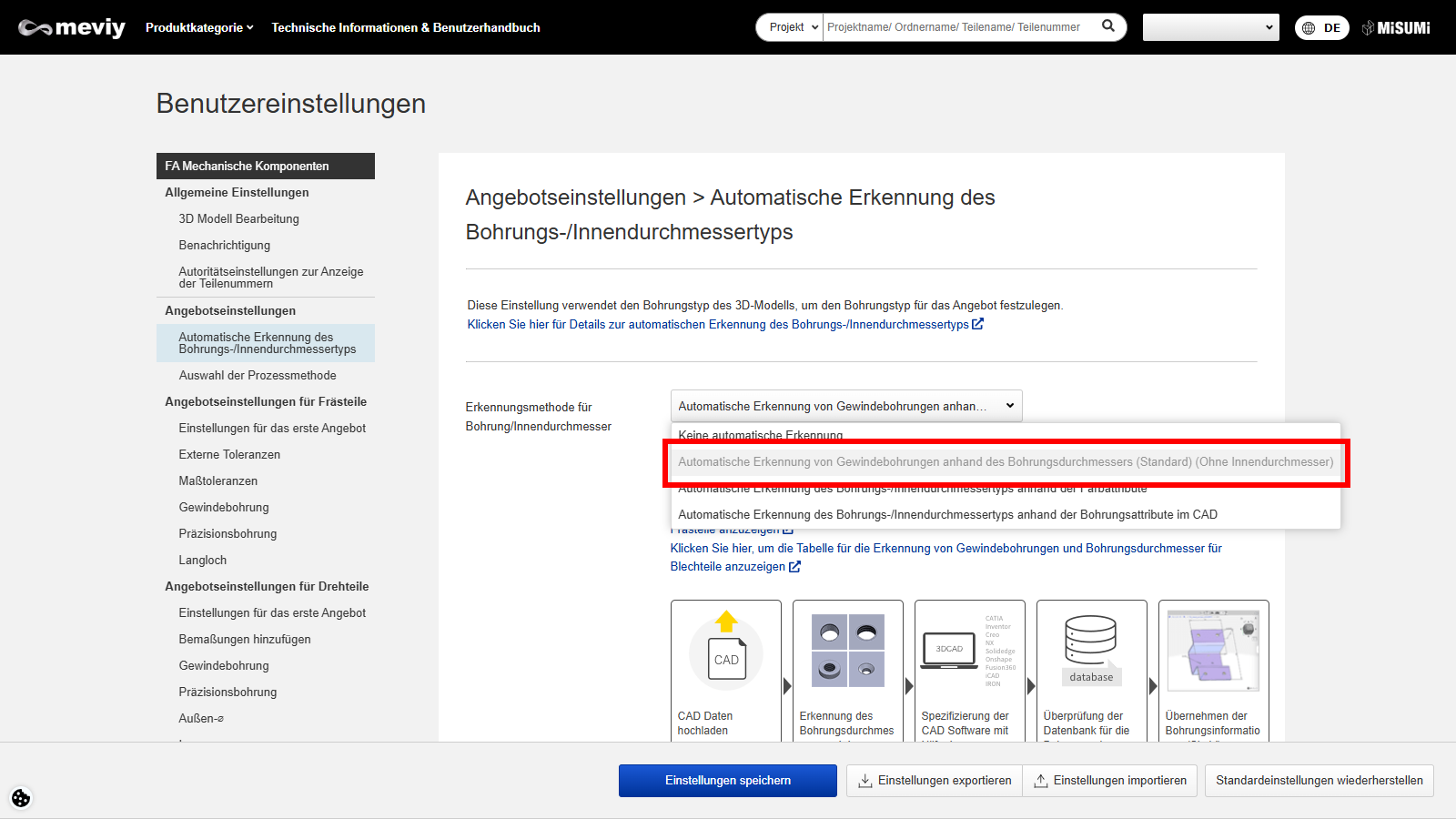

Einstellungsmethode 2: Automatische Erkennung von Gewindebohrungen anhand des Bohrungsdurchmessers (Standard)
- Diese Einstellung erkennt die Bohrungsform und den “Bohrungsdurchmesser” des Modells entsprechend Ihrer CAD-Software und erkennt die Gewindebohrung automatisch.

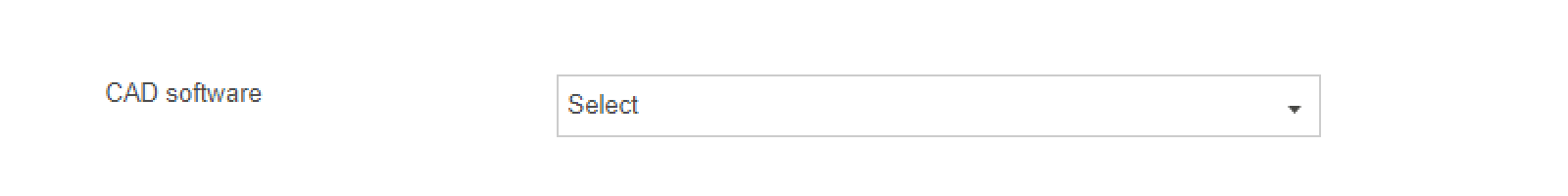

- Bitte wählen Sie Ihre CAD-Software als Voraussetzung für den Bohrungsdurchmesser zur Erkennung von Gewindebohrungen.
- *Wenn Sie [Nach Dateityp] gewählt haben, wird das in der Konstruktion verwendete CAD-Programm anhand der Dateierweiterung geschätzt und der Lochdurchmesser wird angepasst.
Hinweise
- Siehe unten für weitere Informationen.
- →［FA Fräsbauteile］Erkennung verschiedener Bohrungstypen>”Erkennung verschiedener Bohrungstypen“
- →［FA Blechteile］Lochdurchmessertabelle>”Erkennung von Gewindebohrungen und wählbare Größen“
Achtung
Die ursprünglichen Bohrungsattribut-Informationen, die während der Erstellung des Modells im 3D-CAD angegeben wurden, bleiben nicht erhalten.

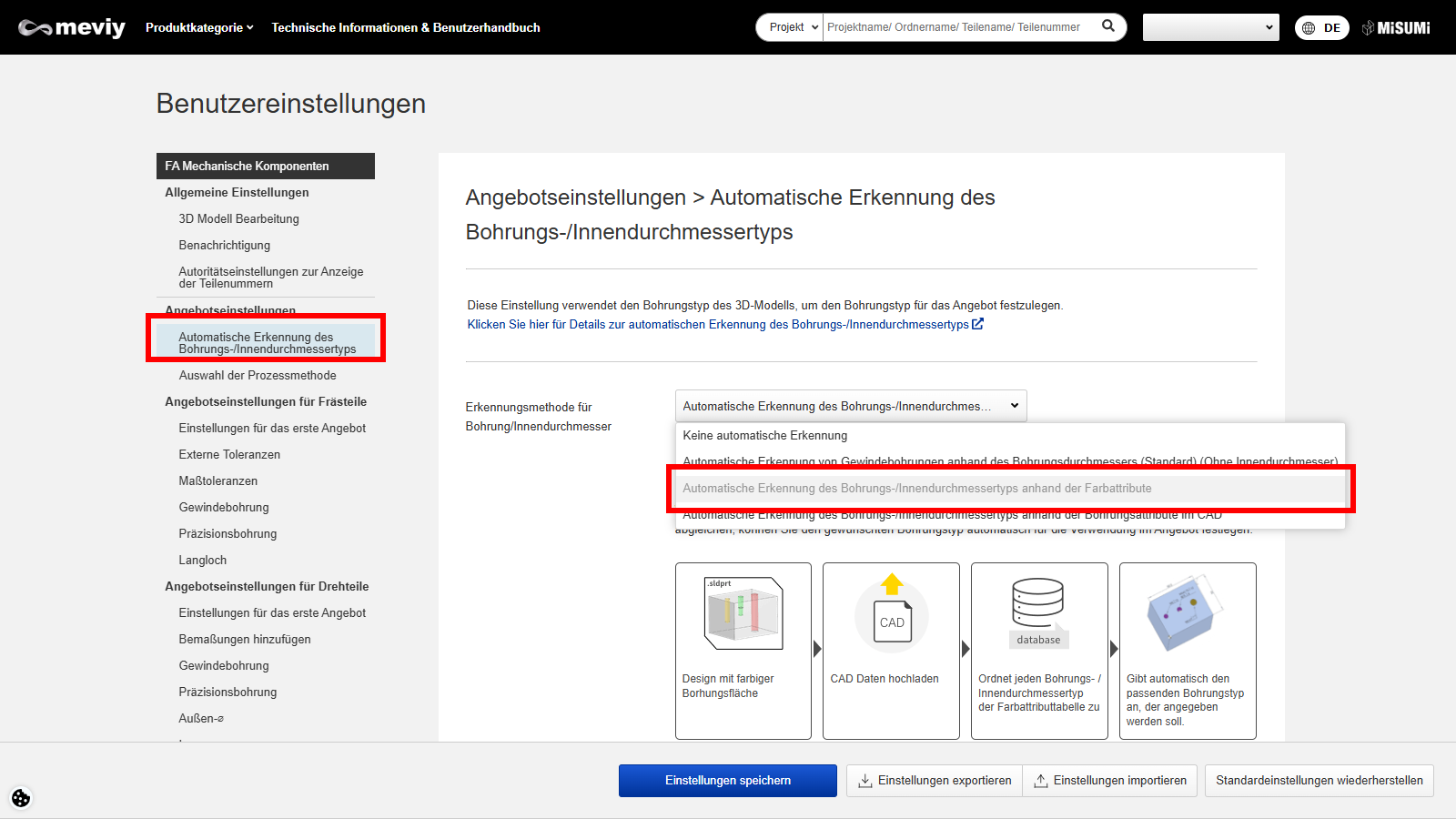

Einstellungsmethode 3: Automatische Erkennung des Bohrungstyps anhand von Farbattributen
- Diese Einstellung erkennt die farbige Oberfläche im Modell entsprechend Ihrer CAD-Software und erkennt automatisch das Gewindeloch, das Präzisionsbohrung usw.
- Das Farbmerkmal jedes Bohrungstyps kann im Voraus angegeben werden, und jeder Bohrungstyp kann in den Angebotsbedingungen durch Anpassung der Farbgebung der Oberfläche wiedergegeben werden.
Achtung
- Es gibt Einschränkungen bei den CAD-Daten, mit denen Farbattribute verknüpft werden können. (Referenz: CAD-Informationen für die Verknüpfung von Farbattributen)
Bitte wählen Sie Ihre CAD-Software aus und laden Sie dann das native Format oder eine Datei (.x_t, .xmt_txt usw. nur für Parasolid) hoch, die von der ausgewählten CAD-Software zur Verwendung ausgegeben wird. - Wenn Sie möchten, dass der Bohrungstyp automatisch erkannt wird, geben Sie bitte das Farbprofil im Voraus über das Feld “Registrierung von Farbmerkmalen” unten auf der Seite ein.
"Registrierung von Farbattributen" zur automatischen Erkennung von Lochtypen in Meviy anhand von Farbattributen der CAD-Daten
Wenn die automatische Lochtyperkennung auf [Automatische Erkennung des Lochtyps aus Farbattributen] eingestellt ist, kann die RGB-Einstellung verwendet werden, um die Farbattribute der CAD-Daten an meviy zu übertragen.
SCHRITT1:
Wählen Sie “Einstellungen für automatische Lochtyperkennung” unter Benutzereinstellungen.
SCHRITT2:

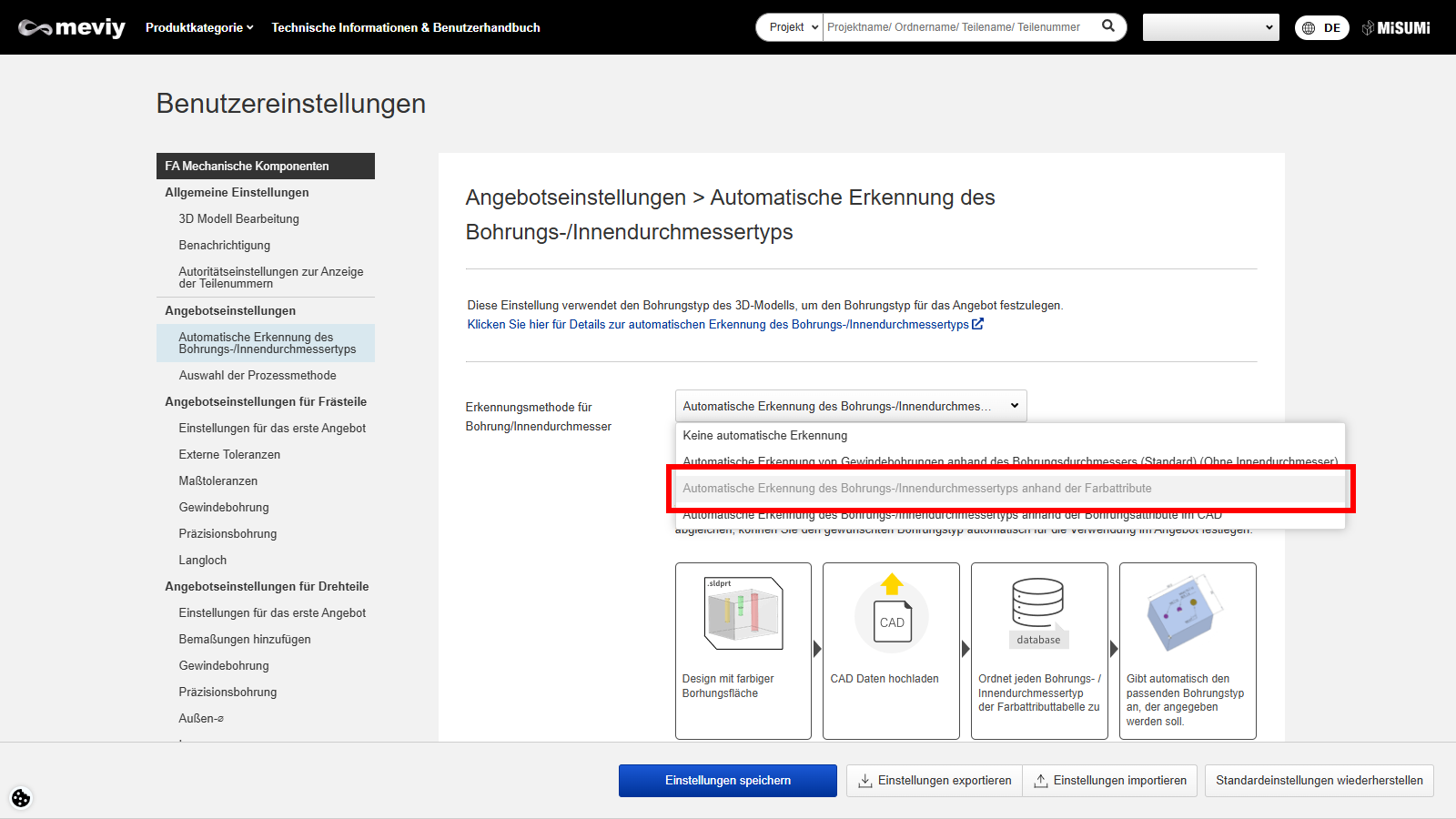

Stellen Sie die Lochtyp-Erkennungsmethode auf “Automatische Erkennung des Lochtyps anhand von Farbattributen”.
* Sie können das Formular zur Registrierung von Farbattributen nur verwenden, wenn Sie “Automatische Erkennung des Lochtyps anhand von Farbattributen” ausgewählt haben.
SCHRITT3:
Stellen Sie die benötigte CAD ein.
SCHRITT4:
Aktivieren Sie die Option EIN/AUS für den gewünschten Bohrungstyp und aktivieren Sie das RGB-Eingabefeld.
SCHRITT5:
Geben Sie die Werte in RGB ein.
Hinweis: RGB sollte auf einen Wert von 0~225 eingestellt werden.
SCHRITT6:
Klicken Sie auf “Aktualisieren”.

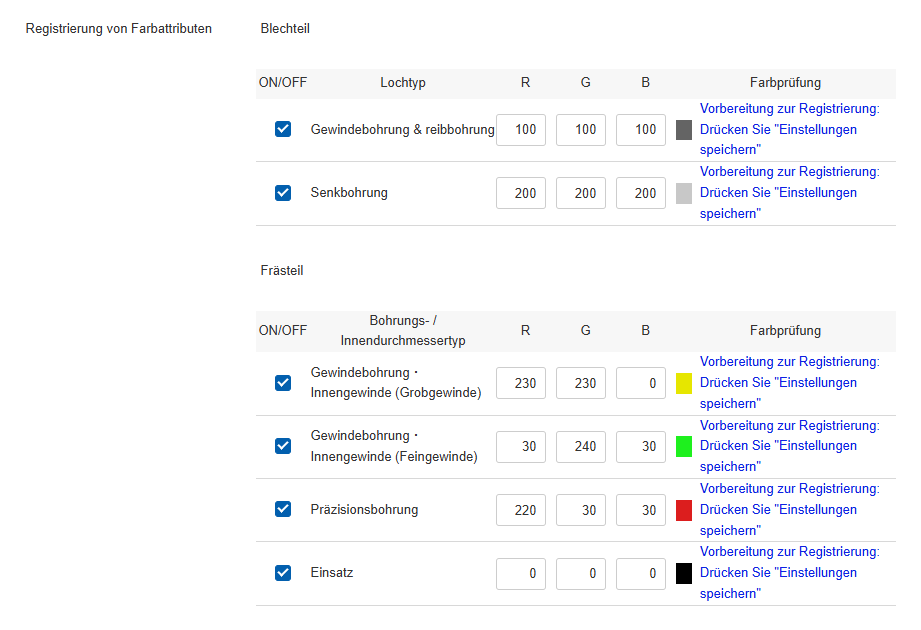

| Items | Details | |
|---|---|---|
| 1 | EIN/AUS | Es ist möglich, die Einstellung für jeden Bohrungstyp ein- und auszuschalten. |
| 2 | Bohrungstyp | Dies ist eine Liste von Bohrungstypen, die automatisch durch Farbattributverknüpfung erkannt werden können. |
| 3 | RGB | In diesem Feld werden die Farbattribute registriert, mit einem Wert zwischen 0 und 255 für jedes RGB. |
| 4 | Farbprüfung | Es wird eine Meldung über den Status der RGB-Einstellungen angezeigt. |

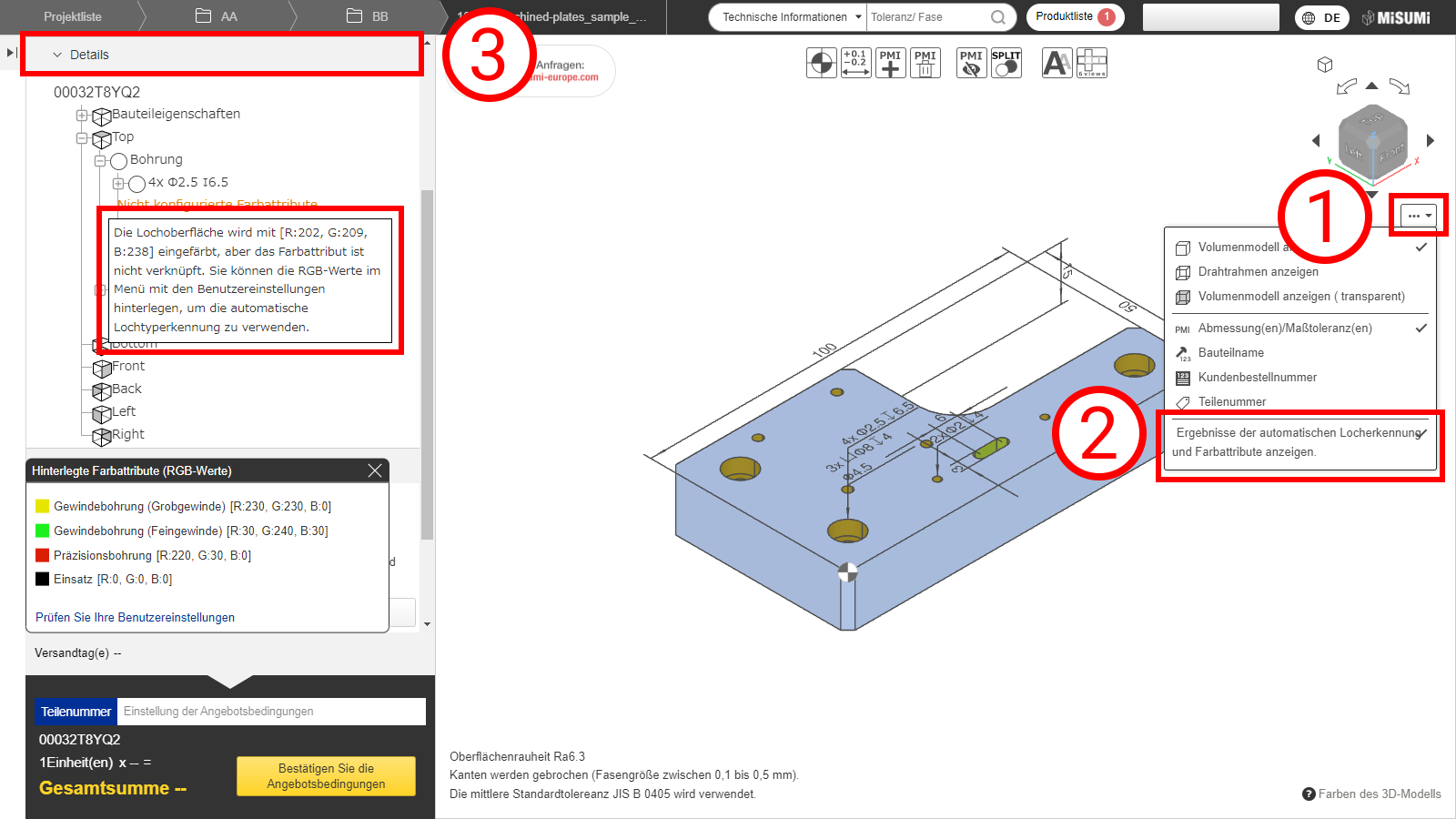

Überprüfung der Ergebnisse der automatischen Bohrungserkennung und der Farbattribute
Die Ergebnisse der automatischen Bohrungserkennung und die Farbattribute können in dem 3D-Viewer überprüft werden
SCHRITT1:
Platzieren Sie den Cursor auf […] im 3D Viewer.
SCHRITT2:
Klicken Sie auf “Ergebnisse der automatischen Locherkennnung und Farbattribute anzeigen”.
SCHRITT3:
Die Liste der Bohrungen in den Details zeigt Informationen über die verknüpften Farbattribute an.
- *Diese Farbattribute sind das Ergebnis der Analyse von meviy und stimmen möglicherweise nicht mit den Werten der in Ihrer CAD-Software eingestellten Farbattribute überein.
- Wenn Sie die [Automatische Erkennung des Bohrungstyps anhand von Farbattributen] verwenden oder wenn Sie Ihre CAD-Software, Version oder Umgebungseinstellung ändern, sollten Sie daher das Ergebnis der automatischen Bohrungserkennung mit dieser Einstellung überprüfen.
- Verwenden Sie außerdem nur die unten beschriebenen unterstützten CAD-Formate.
CAD-Informationen für die Verknüpfung von Farbattributen
In der folgenden Tabelle finden Sie CAD-Daten, die mit Farbattributen verknüpft werden können
| CAD-Formate | ||||
|---|---|---|---|---|
| CAD-Programme | Native | Übergangsformat | ||
| (.sldprt)(.icd) | .x_t | .x_b | .xmt_txt | |
| SOLIDWORKS | 〇 | 〇 | 〇 | ｰ |
| iCAD SX | 〇 | 〇 | 〇 | 〇 |
| Andere CAD | ｰ | ｰ | ｰ | ｰ |
Achtung
Die automatische Erkennung des Bohrungstyps anhand des Farbattributs ist bei Modellen, die mit nicht kompatiblen CAD-Systemen oder -Formaten erstellt wurden, nicht gewährleistet.

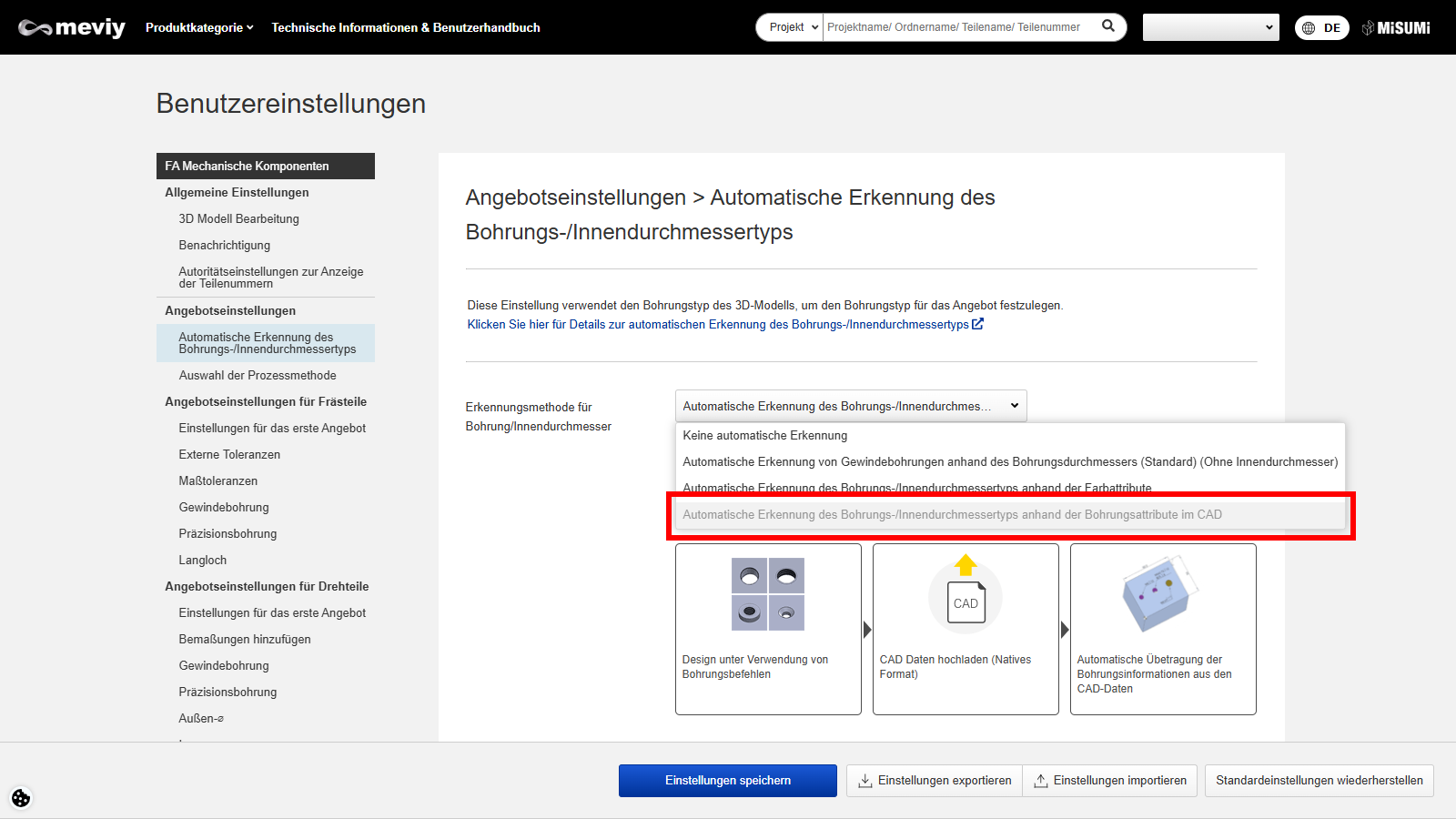

Setup-Methode 4: Automatische Erkennung des Bohrungstyps anhand der CAD-Bohrungseigenschaften
Dieses Setup verknüpft die Bohrungseigenschaften, die durch den Bohrungsbefehl (hole wizard) in Ihrer CAD-Software erstellt wurden erkennt den Bohrungstyp.
Bitte wählen Sie Ihre CAD-Software aus und laden Sie dann das native CAD-Format hoch.
Achtung
- Es gibt Beschränkungen für die CAD-Daten, mit denen Bohrungseigenschaften verknüpft werden können.
- Klicken Sie hier für die Details der Verknüpfung von CAD Bohrungseigenschaften
Anwendungsbestimmungen für die Verknüpfung von Bohrungseigenschaften
Um CAD-Bohrungseigenschaften zu verknüpfen und Bohrungstypen zu erkennen, beachten Sie bitte die folgenden Regeln.
Geeignete CAD-Software und Dateiformat
(1) Bitte erstellen Sie die Datei mit der CAD-Software, mit der sie verknüpft werden kann, und laden Sie sie in ihrem nativen Format hoch.
Wie man CAD-Bohrungen erstellt
- (2) Verknüpfbare Bohrungen sind solche, die mit dem Bohrungsbefehl (hole wizard) in der CAD erstellt werden. (Die Verknüpfung von Bohrungen und Eigenschaften entnehmen Sie bitte Hder Tabelle für Bohrungsbefehle im CAD System).
- Wenn der Bohrungsbefehl nicht verwendet wird, wird die Bohrungseigenschaft nicht verknüpft.
- (3) Wir können keine Garantie für die korrekte Verknüpfung von kundenspezifischen Bohrungsbefehlen übernehmen.
- (Anpassen: Änderungen an bestehenden Normen oder Abmessungen, Erstellen neuer Normen usw.)
- (4) Nur Bohrungen, die mit rot eingekreisten Duplikationsbefehlen erstellt wurden, können verknüpft werden. Allerdings werden nur in SOLIDWORKS Bohrungen, die dupliziert und dann erneut dupliziert werden, nicht als durch den Bohrungsbefehl erstellte Bohrungen erkannt und nicht mit der Bohrungsartverknüpfung verknüpft.

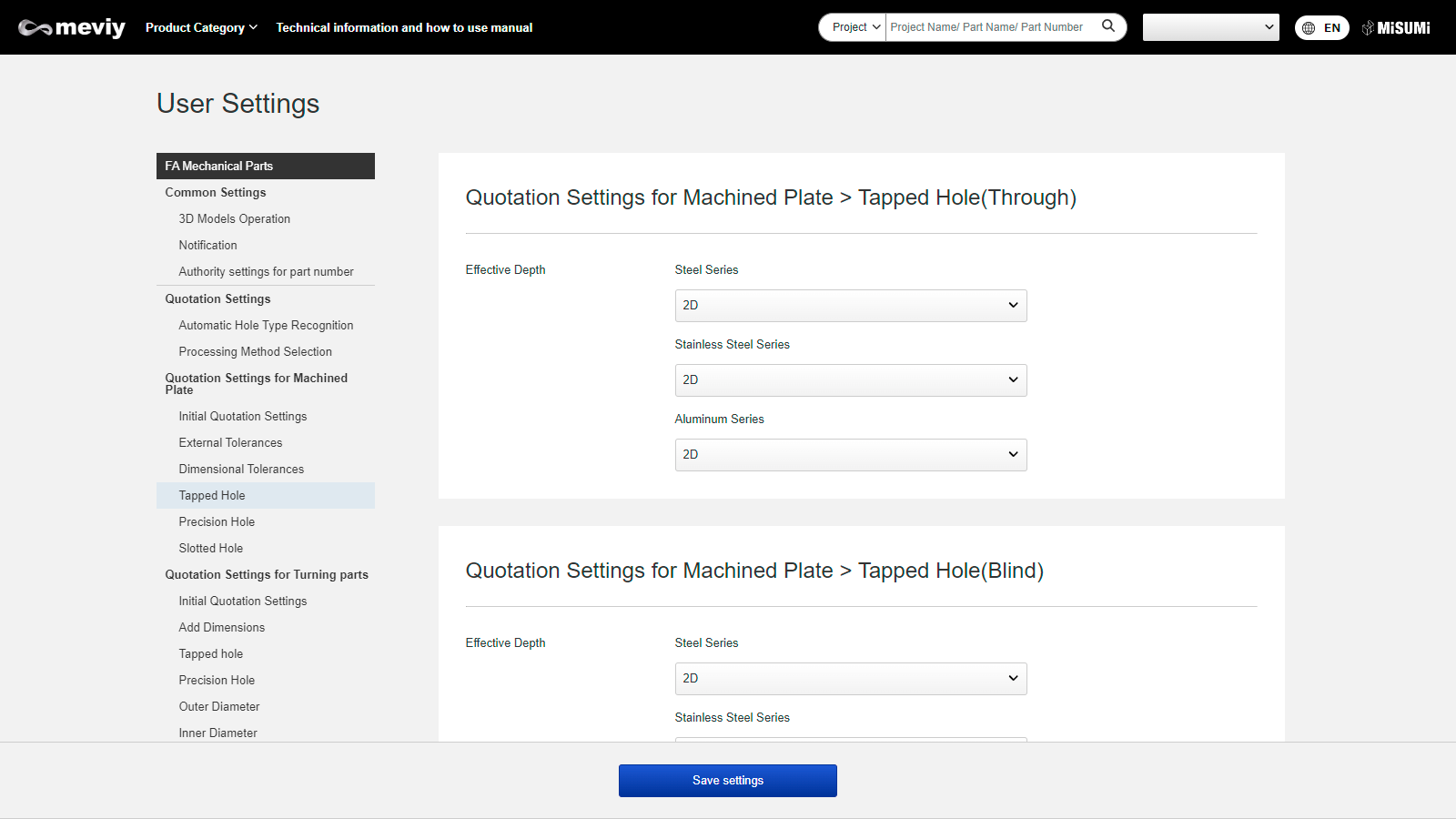

(5) Die effektiven Tiefen von Gewinde- und Präzisionsbohrungen werden nicht verknüpft. Die in den Benutzereinstellungen festgelegten Informationen werden angewendet.
(6) Metrische Gewindebohrungen sind verfügbar, aber keine Zollgewindebohrungen.
| SOLIDWORKS | iCAD SX |
|---|
| (2) |  |
|
|---|---|---|
| (4) |  |
|
| (5) |  |
|
Der Tabelle der Bohrungsbefehle für SOLIDWORKS
- Im Folgenden finden Sie Informationen zu den verknüpfbaren Bohrungstypen und den Bedingungen für die Einstellung des Bohrungsbefehls in SOLIDWORKS.
- Wenn Sie Bohrungen mit anderen Methoden als den hier beschriebenen erstellt haben, handelt es sich um gerade- oder Durchgangsbohrungen.
- Bitte ändern Sie den Bohrungstyp in der 3D-Anzeige von meviy.
SOLIDWORKS
| Bohrungstypen (meviy) | Bedingungen für die Einstellung des Bohrbefehls | Beschreibung | Ergänzung |
|---|
| Gerade Bohrung & Durchgangsbohrung |  |
| Wenn dowel holes ausgewählt sind, werden sie als “Präzisionsbohrung” verknüpft. Wählen Sie sie also nicht aus, wenn Sie sie als gerade oder durchgehende Bohrungen haben wollen. |
|---|---|---|---|
“Gerade Bohrung (Senkbohrung) *nur für gefräste Bauteile |  | Wählen Sie “Counterbore” |
|
Präzisionsbohrung *nur für gefräste Bauteile |   |
|
|
| Gewindebohrung & Reibbohrung/Gewindebohrungen |  |
|
|
| Senkbohrung |  |
|
|
| Nicht verknüpfte Bohrungen z.B. 1 |  |
| |
| Nicht verknüpfte Bohrungen z.B. 2 |  |
| Wenn es mit einem der folgenden Bohrungsbefehle erstellt wurde, wird die Meldung “Bohrungsbefehl nicht verwendet” angezeigt. |

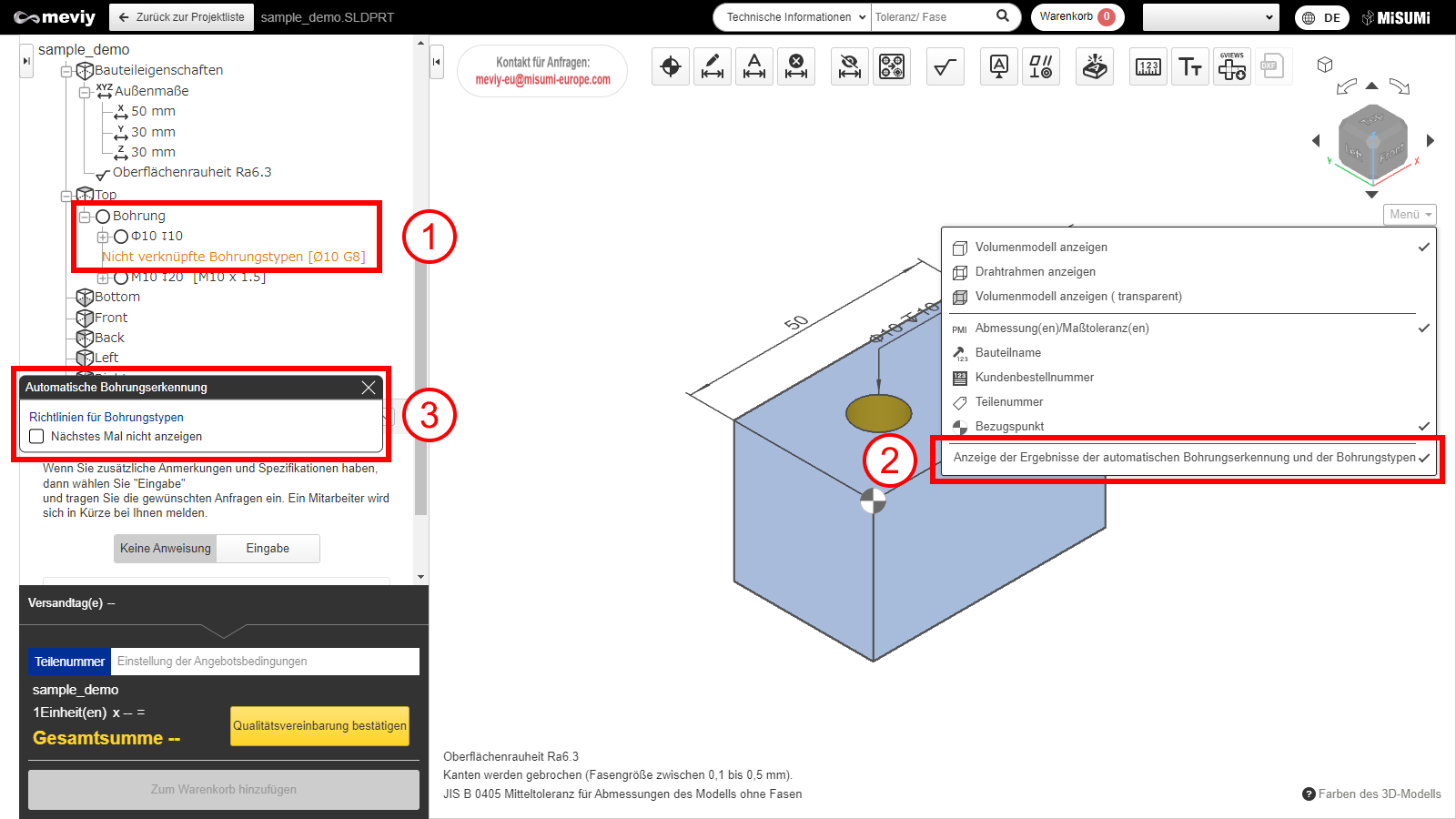

So überprüfen Sie die Ergebnisse der automatischen Bohrungserkennung und die Bohrungseigenschaften
Die Ergebnisse der automatischen Bohrungserkennung und die Informationen zu den CAD-Bohrungseigschaften können im 3D Viewer überprüft werden.
1) Die Informationen zu den CAD-Bohrungseigenschaften werden für jede Bohrung auf der rechten Seite in der Baumansicht als [schwarzer Text] angezeigt.
Wenn die Verknüpfung fehlgeschlagen ist, wird sie als [gelber Text] mit dem Vermerk “Unverknüpfte Bohrungseigenschaften” angezeigt.
2) CAD-Bohrungsinformationen können ausgeblendet werden.
3) Die Anwendungsregeln für die Verknüpfung von Bohrungseigenschaften können überprüft werden.
Achtung
* Diese Bohrungseigenschaften basieren auf meviy’s eigenen Kriterien und stimmen möglicherweise nicht mit den von Ihrer CAD-Software eingestellten Bohrungseigenschaften überein. Bitte überprüfen Sie vor Beginn der Verwendung von [Automatische Erkennung von Bohrungstypen aus CAD-Bohrungseigenschaften] und nach Änderung Ihrer CAD-Software, Version oder Umgebungseinstellungen die Ergebnisse der automatischen Bohrungserkennung.CAD-Informationen für die Verknüpfung von Bohrungseigenschaften
Siehe unten die CAD-Formate, die mit Bohrungseigenschaften verknüpft werden können.
| CAD Format | ||
|---|---|---|
| CAD Name | Native | Intermediate format |
| (.sldprt)(.icd) | (.x_t)(.x_b)(.xmt_txt) | |
| SOLIDWORKS | 〇 | ｰ |
iCAD SX | 〇 | ｰ |
| Other CAD | ｰ | ｰ |
Achtung
Bei Modellen und CAD-Formaten, die nicht von meviy unterstützt werden besteht keine Garantie der automatischen Bohrungserkennung.
