Laden Sie 2D-DXF-Dateien herunter

  • Diese Funktion exportiert die im 3D-Viewer angezeigten Formen und Maße in das 2D-DXF-Format.
  • *Die generierte .dxf-Version ist AutoCAD 2018 DXF (*.dxf).
  • *Der Rahmen ist ein Standardrahmen von MISUMI.
  • *Regel für die Dateibenennung: Der Dateiname wird durch die Teilenummer ergänzt.

Achtung

Bitte beachten Sie, dass die Informationen innerhalb des DXF-Zeichnungsrahmens in englischer Sprache bereitgestellt werden.

Wie man 2D-DXF-Dateien herunterlädt

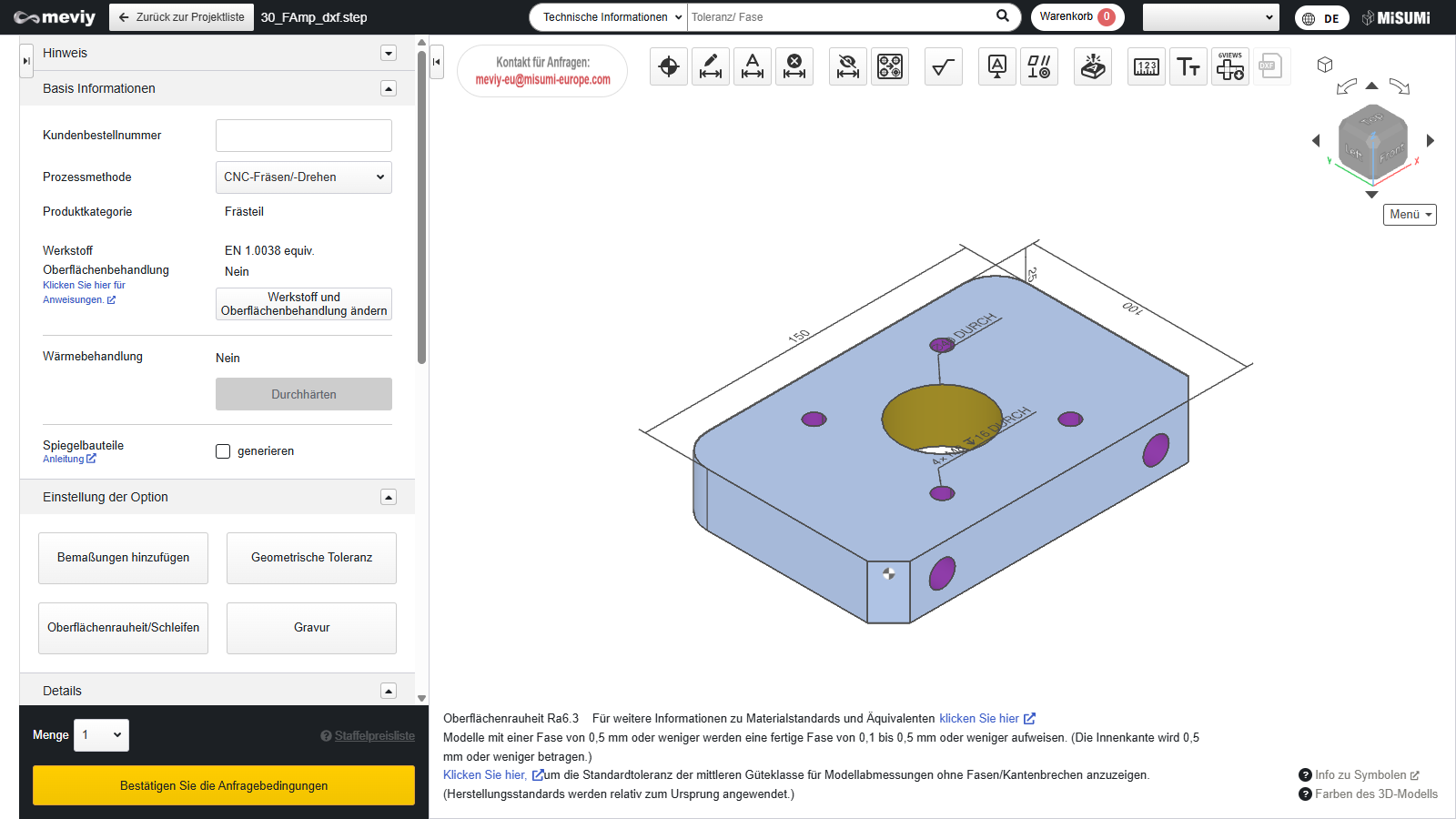

STEP 1　Abschluss der Angebotsbedingungen

  • Um die „2D DXF“-Datei herunterzuladen, müssen Sie die Angebotsbedingungen abschließen und die Teilenummer bestätigen.
  • Sobald die Teilenummer bestätigt ist, wird das Symbol „2D DXF“ aktiviert und Sie können es auswählen.

STEP 2　Wählen Sie 2D DXF

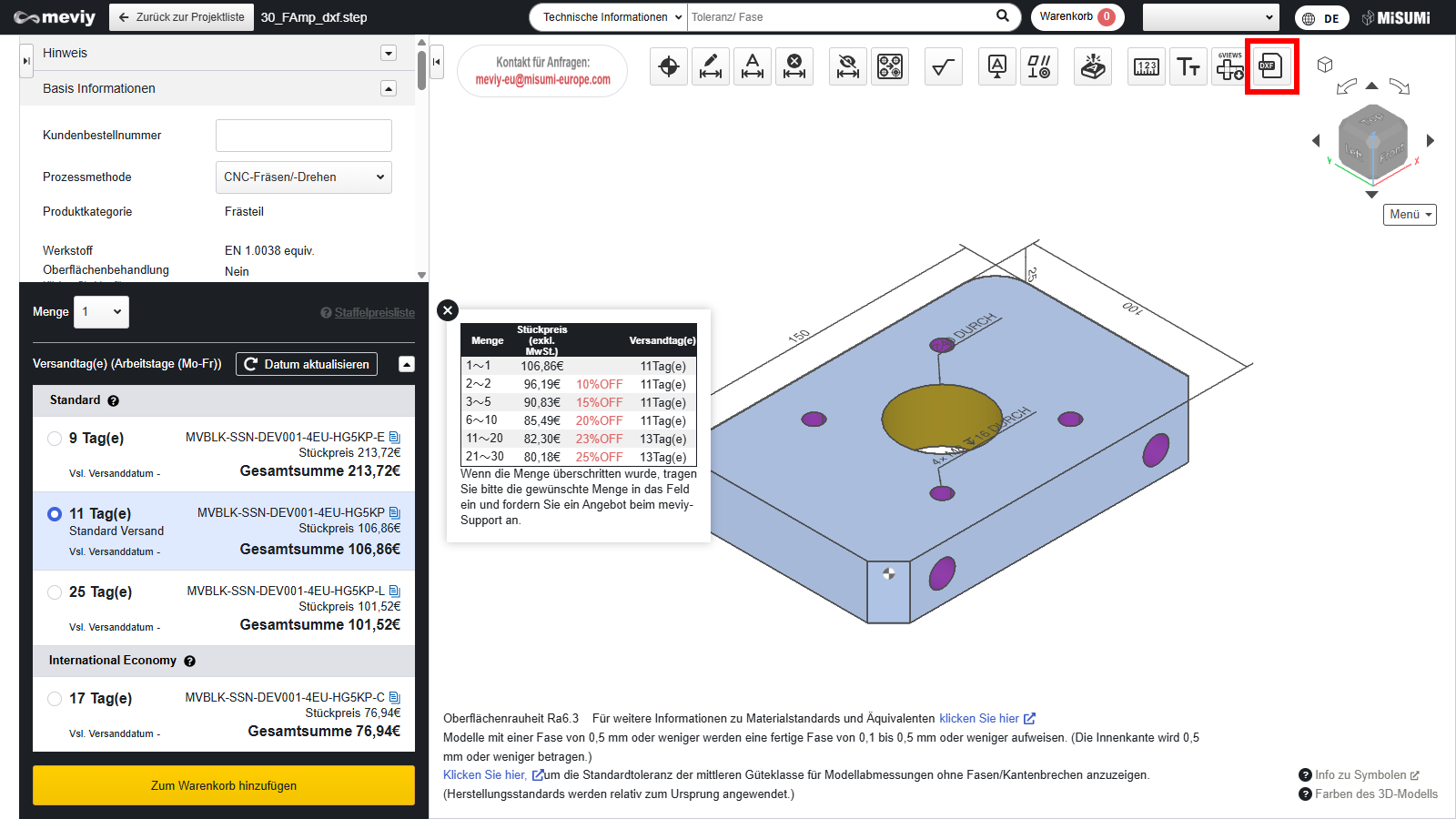

  • Wählen Sie  aus den Symbolen oben aus.
  • Sie können es auch mit der Tastenkombination (Umschalt + X) auswählen.

STEP 3　Auswahl der Projektionsmethode und Papiergröße

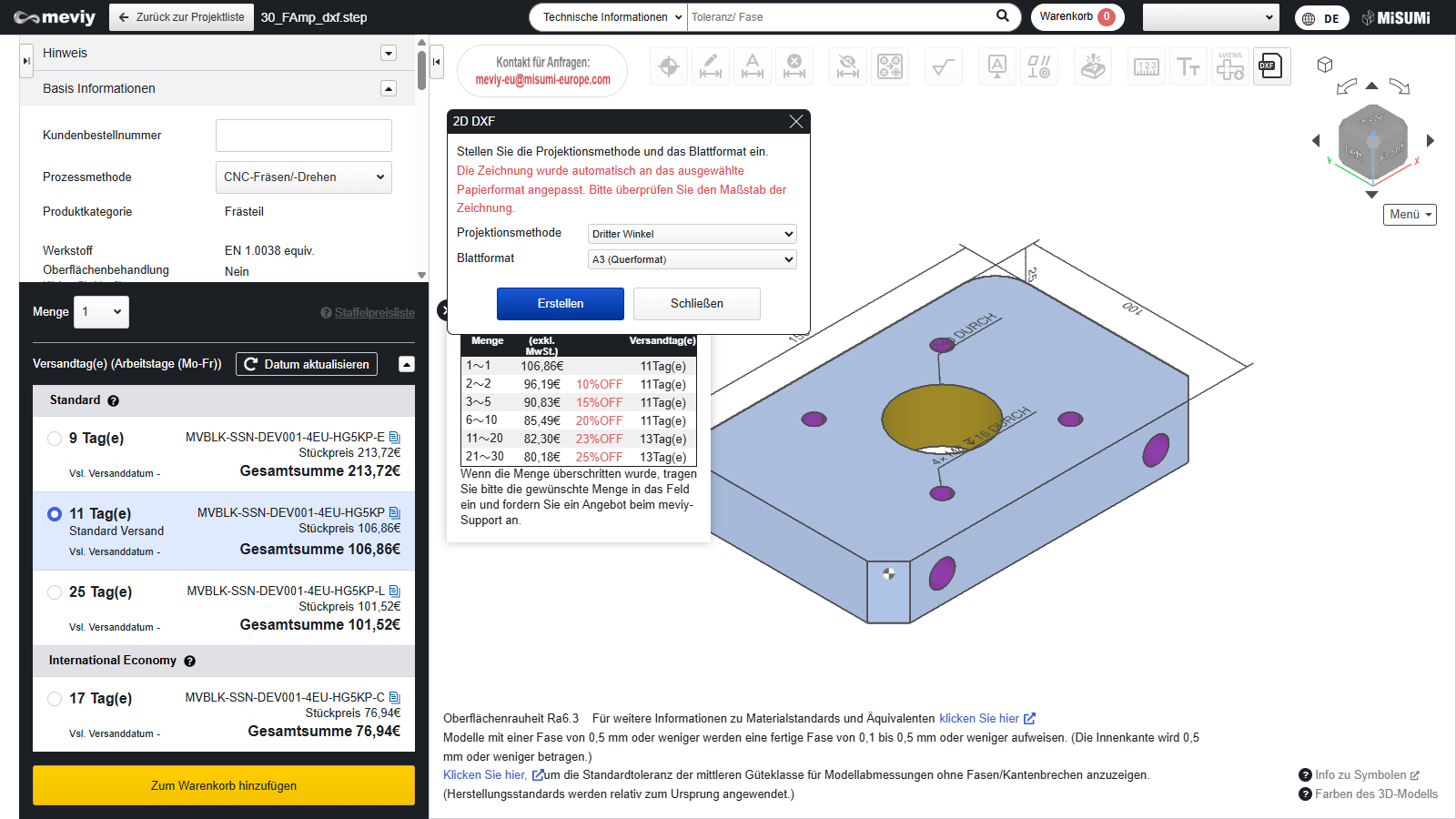

Wählen Sie die Projektionsmethode und das Papierformat aus und klicken Sie auf die Schaltfläche „Generieren“.

STEP 4　Erstellung von DXF-Dateien

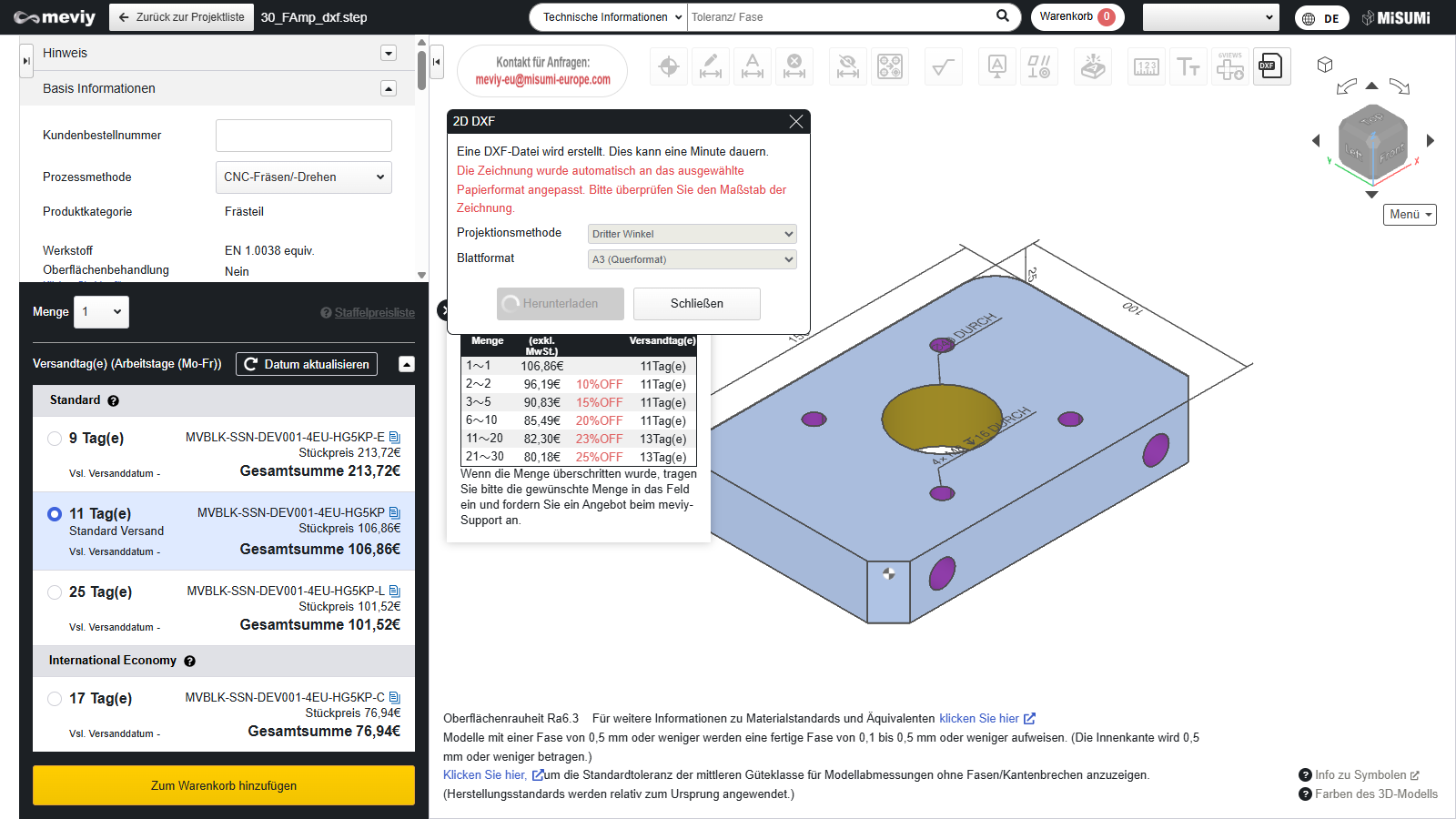

  • Bitte warten Sie einen Moment, bis die Erstellung abgeschlossen ist.
  • Auch während der Erstellung können Sie das Dialogfeld schließen und andere Vorgänge ausführen.

STEP 5　DXF-Dateien herunterladen

  • Sobald die DXF-Datei erstellt wurde, steht sie zum Download bereit.
  • Wenn Sie die Projektionsmethode und die Papiergröße ändern, können sie diese neu generieren.

Achtung

  • Wenn Sie neu generieren, kehrt es in den Zustand von STEP 4 auf dieser Seite zurück.
  • Der Maßstab dieser Zeichnung wird automatisch an den Zeichnungsrahmen des Papierformats angepasst. Bitte überprüfen Sie den Maßstab innerhalb des Zeichnungsrahmens.
3D-Viewer-Modelle, vereinfachte 2D-Diagramme 2D DXF
*Über die 2D-DXF-Gravurdarstellung

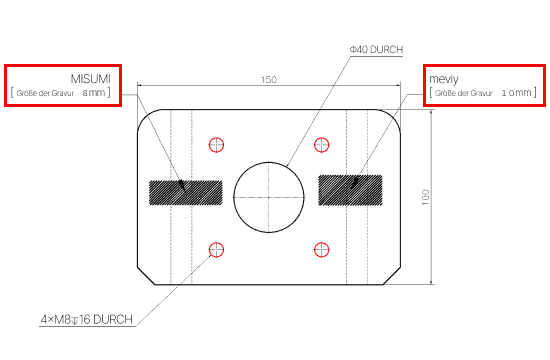

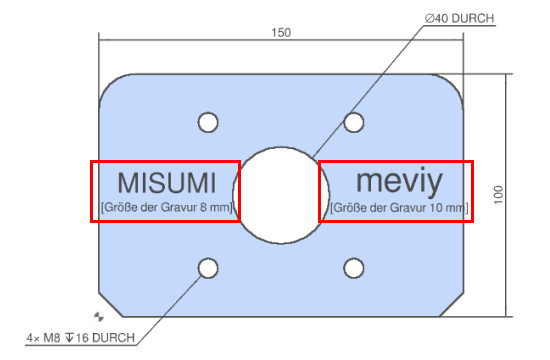

  • Bitte beachten Sie, dass sich die Darstellung beim Exportieren von Gravuren im 2D-DXF-Format von der Darstellung im 3D-Viewer-Modell und in vereinfachten 2D-Zeichnungen unterscheidet.
  • „Gravuren festlegen“
