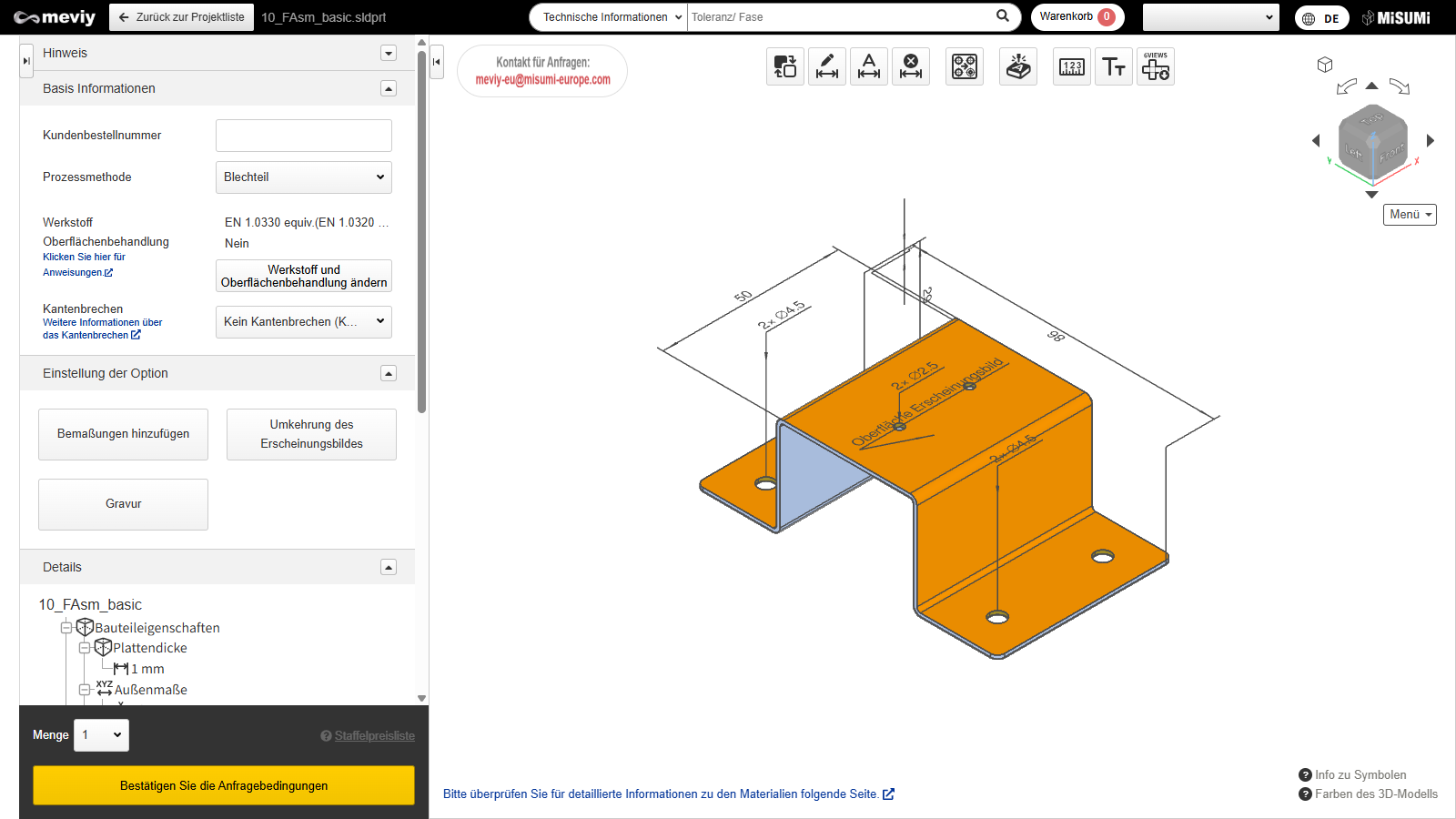

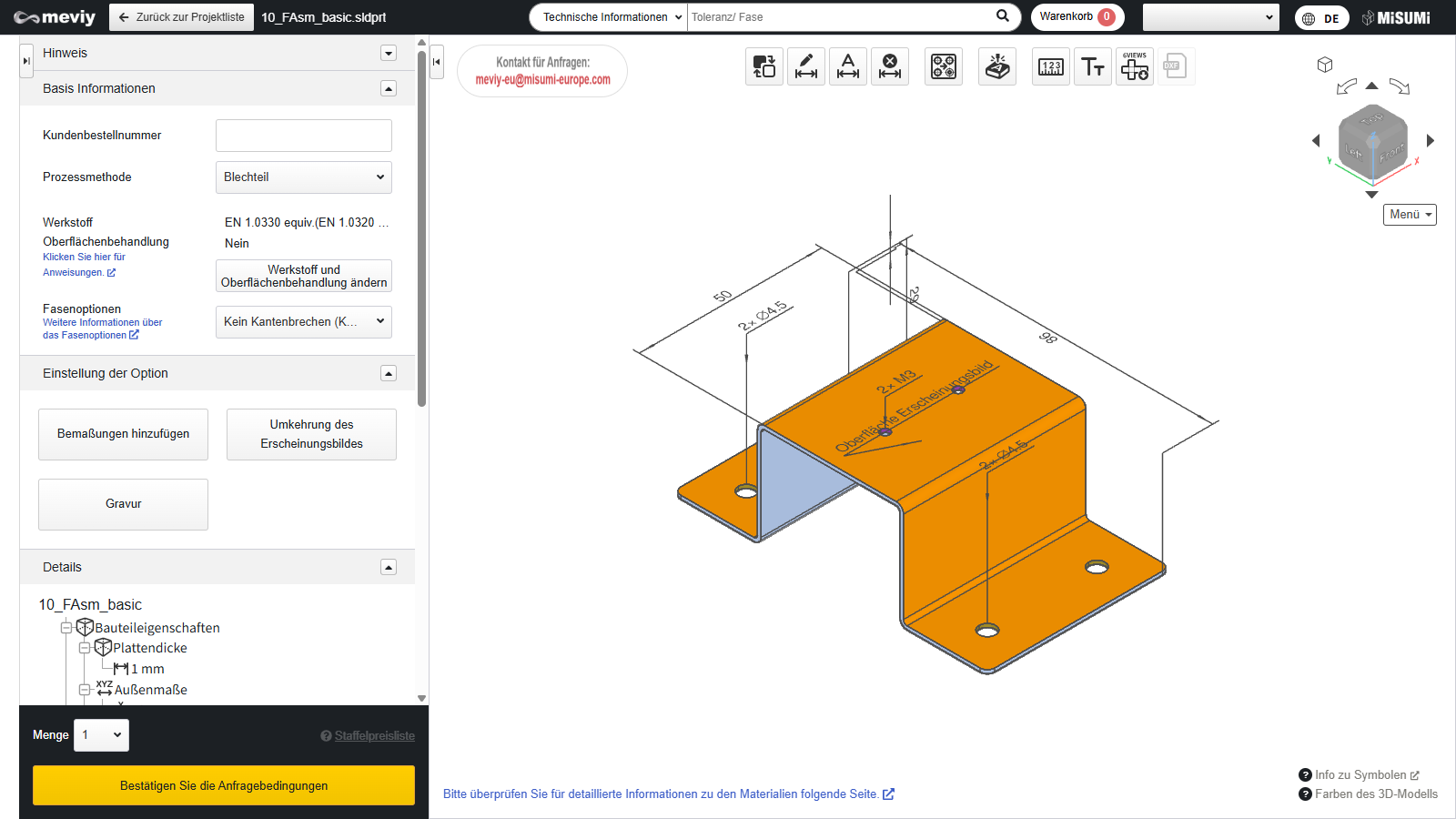

Benutzung der 3D-Ansicht

  • Mit dem 3D-Viewer können Sie Modelle aus 3D-Daten, die in meviy hochgeladen wurden, ähnlich wie mit CAD-Software bearbeiten.
  • Maus- und Tastaturbefehle

(1) Symbolleiste

Die Namen der einzelnen Tools und was Sie mit diesen Werkzeugen tun können sind unten angegeben.

Funktionsname Was Sie Tun Können
  • Umkehrung des Erscheinungsbildes
Wenn sich die durch die Anzeige identifizierten äußeren Oberflächen (dunkelorange gefärbte Flächen) von den erwarteten unterscheiden, können Sie die inneren und äußeren Flächen umkehren.
  • Bemaßungen hinzufügen
Fügen Sie Abmessungen hinzu. → Hinzufügen von Abmessungen *Es ist nicht möglich, Abmessungen hinzuzufügen, wenn die Richtung der Messung in einem Winkel liegt.
  • Bemaßungen mit Bezugspunkt als Referenz hinzufügen
Fügen Sie Koordinatenmaße stapelweise hinzu. → Hinzufügen von Abmessungen*Es werden keine Abmessungen zu Flächen hinzugefügt, die sich in einem schrägen Winkel befinden.
  • Einstellungen löschen
Hinzugefügte Maße entfernen.→ Hinzufügen/Entfernen von Abmessungen
  • Gruppierte Bohrungen teilen
Sie können gruppierte Bohrungen während der Formerkennung teilen. → Aufteilung von gruppierten Bohrungen
Funktionsname Was Sie Tun Können
  • Bauteilmarkierung
Sie können einen Gravur hinzufügen: → Gravuren festlegen
*Kann nur auf der Erscheinungsfläche hinzugefügt werden.
  • Messung
Diese Funktion ermöglicht die Messung der hochgeladenen Modelle.→Messen von 3D-Modellen
  • Schriftgröße ändern
Sie können die Schriftgröße ändern → Ändern der Schriftgröße
  • 2D-Zeichnung erstellen
Laden Sie Bilddateien herunter, die jede orthogonale Richtung der 3D-Modelle erfassen, und ordnen Sie sie über die Projektion des 3. Winkels an.

(2) Würfel

キューブ

Drehen Sie den Würfel, um die Ausrichtung der aktuell angezeigten Teile zu ändern.

Klicken Sie auf  [Isometrische Ansicht], um zur isometrischen Ansicht zurückzukehren (Standardausrichtung).

(3) Anzeigeeinstellungen

Anzeigeeinstellungen

Bewegen Sie die Maus über das Symbol , um das Menü mit den Anzeigeeinstellungen anzuzeigen. Hier können Sie die Anzeigemethode für 3D-Modelle ändern und zwischen dem Anzeigen oder Ausblenden von Textinformationen im 3D-Viewer umschalten.

(4) PMI

PMI ist eine Abkürzung für “Product Manufacturing Information” und bezieht sich auf Textinformationen für Abmessungen und Bohrungen. Die Position der PMI-Anzeige kann durch Ziehen verschoben werden.
