Fehlerhafte Angebotsfälle von bearbeiteten Platten

Was ist ein Angebotsfehler? Fall 1: Die hochgeladene Datei konnte nicht gelesen werden Fall 2: Nicht unterstützte Form Fall 3: Außerhalb der zulässigen Größe Fall 4: Nicht unterstützen Bohrungen Fall 5: Die Tiefe der Tasche überschreitet den zulässigen Wert Fall 6: Unzureichende Taschenbreite Fall 7: Unzureichende Tiefe der Durchgangsbohrung Fall 8: Tasche _ Unverarbeitbare Pin-Ecke Fall 9: Fehlerhafte Formerkennung
  • Beim Hochladen eines Modells in meviy kann es zu einem “Angebot fehlgeschlagen” kommen.
  • Im Folgenden finden Sie einen Überblick über die Fehler und wie Sie diese beheben können. Ebenfalls finden Sie hier einige Fallbeispiele.

Was ist ein Angebotsfehler?

Beim Hochladen eines Modells in meviy kann ein Fehler auftreten, dass das Modell nicht automatisch angeboten werden kann.

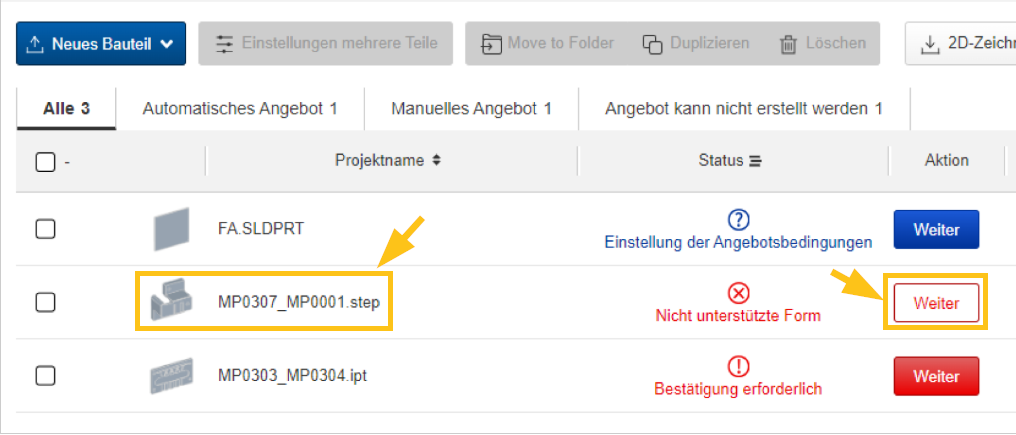

Wie man die Projektliste auf Fehler überprüft

  • Nach dem Hochladen eines Modells in meviy wird das Symbol “” oder “” angezeigt, wenn das Modell nicht automatisch angeboten werden kann.
  • In diesem Fall gehen Sie bitte zum 3D-Viewer und bestätigen Sie die Details des Fehlers unter “Vorsichtsmaßnahmen”.

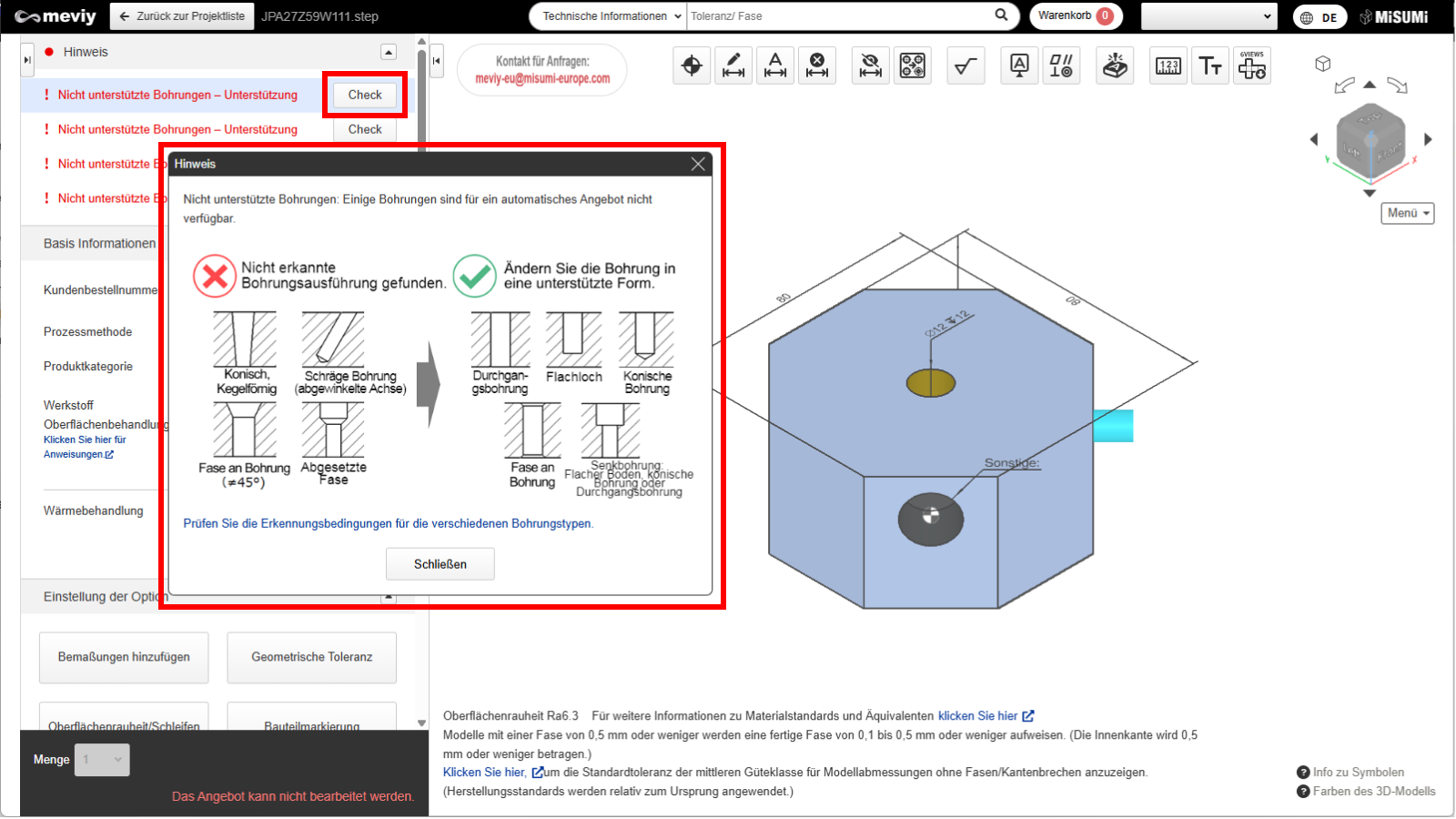

So überprüfen Sie Fehlermeldungen im 3D-Viewer

  • Bitte öffnen Sie den 3D-Viewer und setzen Sie ein Häkchen bei “Hinweis”.
  • Wenn Sie auf “Check” klicken, sehen Sie Fehlermeldungen und den Bereich für automatische Angebote .
  • Abhängig von der Fehlerursache kann es sein, dass ein Bereich für die automatischen Angebote nicht angezeigt wird.

Hinweise

  • Zusätzlich zum roten Text im Meldungsfeld kann die Qualitätsvereinbarung durch eine orangefarbene Meldung angezeigt werden.
  • Weitere Informationen über die Qualitätsvereinbarung finden Sie im Folgenden

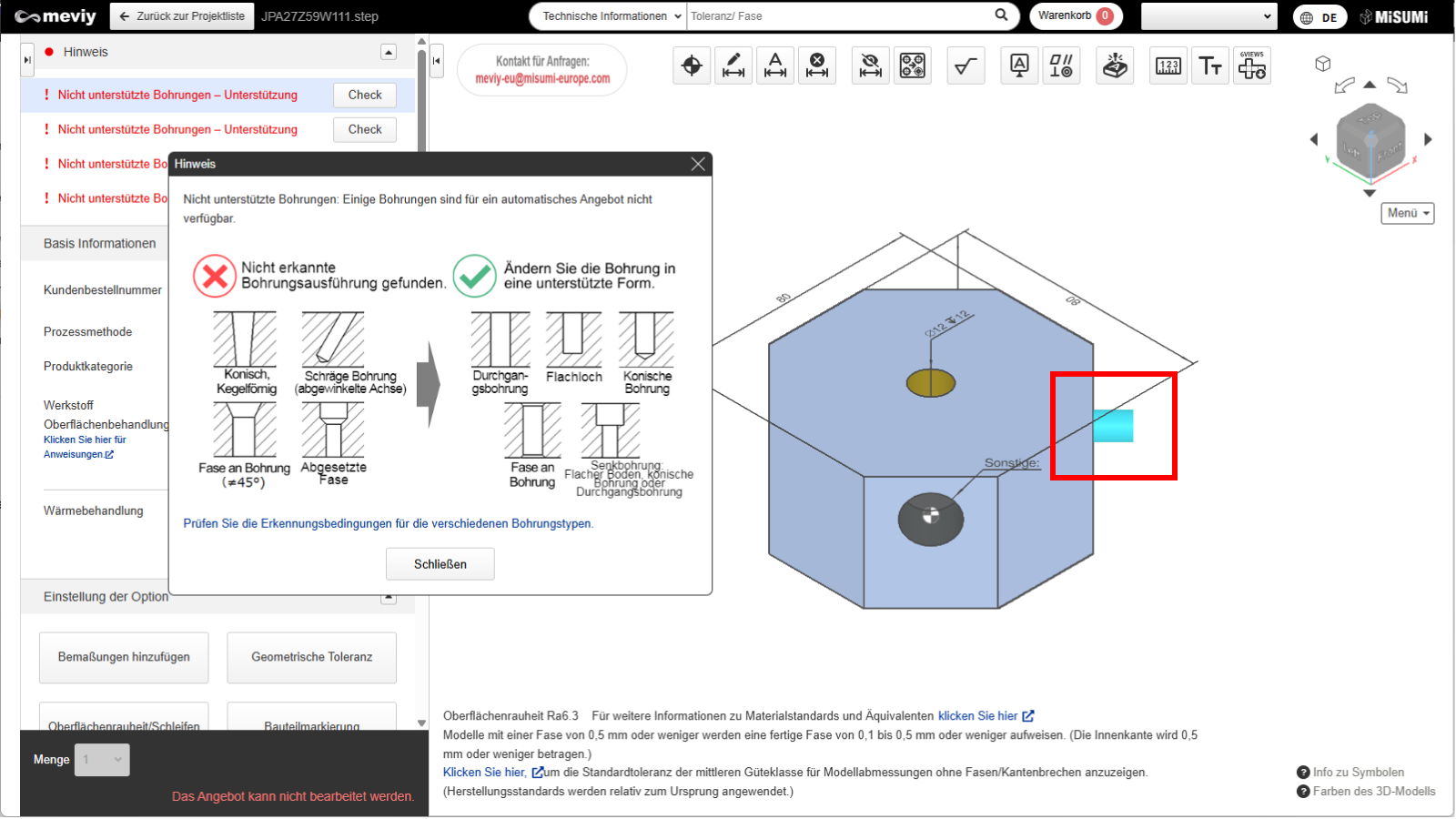

So finden Sie den Fehler

  • Klicken Sie auf den Button “Bestätigen”, um den Fehler im Modell zu hervorzuheben.
  • Sobald dieser Fehler behoben ist, ist eine automatische Angebotserstellung möglich.

Fall 1: Die hochgeladene Datei konnte nicht gelesen werden

  • Dieser Fehler tritt beim hochladen auf.
  • Dieses Problem tritt auf, wenn 3D CAD-Formate und Erweiterungen verwendet werden, die von meviy nicht unterstützt werden.
  • Um dieses Problem zu beheben, überprüfen Sie bitte die von meviy unterstützten CAD Formate und bearbeiten Sie diese bitte.

Hinweise

  • Im Folgenden finden Sie die Formate und Erweiterungen, die in meviy hochgeladen werden können.



Fall 2: Nicht unterstützte Form

  • Dieser Fehler wird durch das Hochladen einer Form verursacht, die nicht für ein automatisches Angebot mit dem meviy geeignet ist.
  • Um dieses Problem zu lösen, überprüfen Sie bitte die möglichen Formen, die wir mit meviy anbieten können.

Tipp

  • Wenn die folgende Meldung im 3D-Viewer angezeigt wird, handelt es sich um diesen Fehler.
  • – “Nicht unterstützte Formen – Unterstützung”

Hinweise

  • Nachstehend finden Sie die Formen, die wir als Fräsbauteile anbieten können.。
  • →Frästeile＞Anwendbare Teile / Materialien＞Für Angebote geeignete Formen

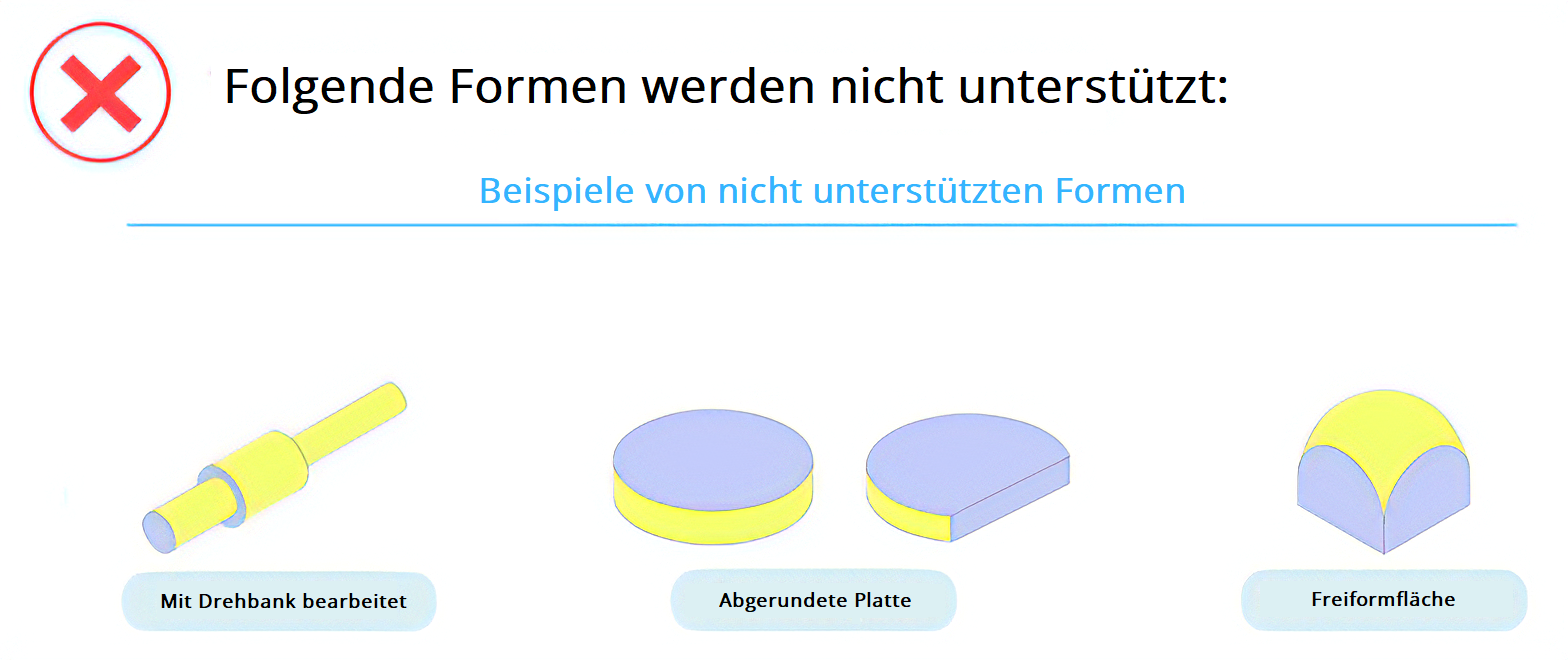

  • Nachstehend finden Sie die nicht unterstützte Formen.
  • →Frästeile＞Anwendbare Teile / Materialien＞Nicht zulässige Formen

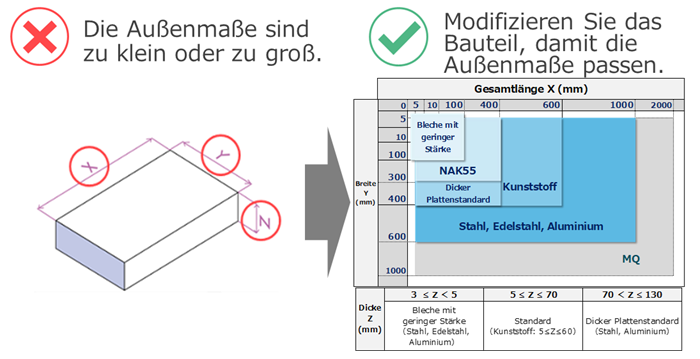

Fall 3: Außerhalb der zulässigen Größe

  • Dieser Fehler tritt auf, wenn das Bauteil außerhalb des automatischen Angebotsbereich liegt.
  • Bitte passen Sie die externe Maße an.

Tipp

  • Wenn die folgende Meldung im 3D-Viewer angezeigt wird, handelt es sich um folgenden Fehler.
  • – “Rohling – Länge”
  • – “Rohling – Breite”
  • – “Rohling – Dicke”

Hinweise

  • Bitte prüfen Sie die aufgeführen Größen, die wir mit meviy anbieten können.
  • →Frästeile＞Anwendbare Teile / Materialien＞Für Angebote geeignete Größen
  • Wenn Sie Fragen haben, fordern Sie bitte ein manuelles Angebot vom meviy-Support an. Siehe unten für weitere Informationen
  • →Mögliche Einstellungen bis Angebotserstellung＞Frästeile＞Informationen über die manuelle Anfrage

Fall 4: Nicht unterstützen Bohrungen

  • Dieser Fehler tritt auf, wenn eine nicht erkannte Form der Bohrung vorliegt.
  • Um dies zu beheben, ändern Sie bitte die Bohrung in eine unterstützte Form und laden Sie die Datei erneut hoch.

Tipp

  • Im 3D-Viewer wird eine Fehlermeldung angezeigt
  • – “Nicht unterstützter Bohrungstyp”

Hinweise

  • Wenn Sie Fragen haben, fordern Sie bitte ein manuelles Angebot vom meviy-Support an. Siehe unten für weitere Informationen
  • →Mögliche Einstellungen bis Angebotserstellung＞Frästeile＞Informationen über die manuelle Anfrage

Achtung

Schrägbohrungen, Bohrungen mit einem Radius und Freistiche werden nicht durch ein manuelles Angebot unterstützt.

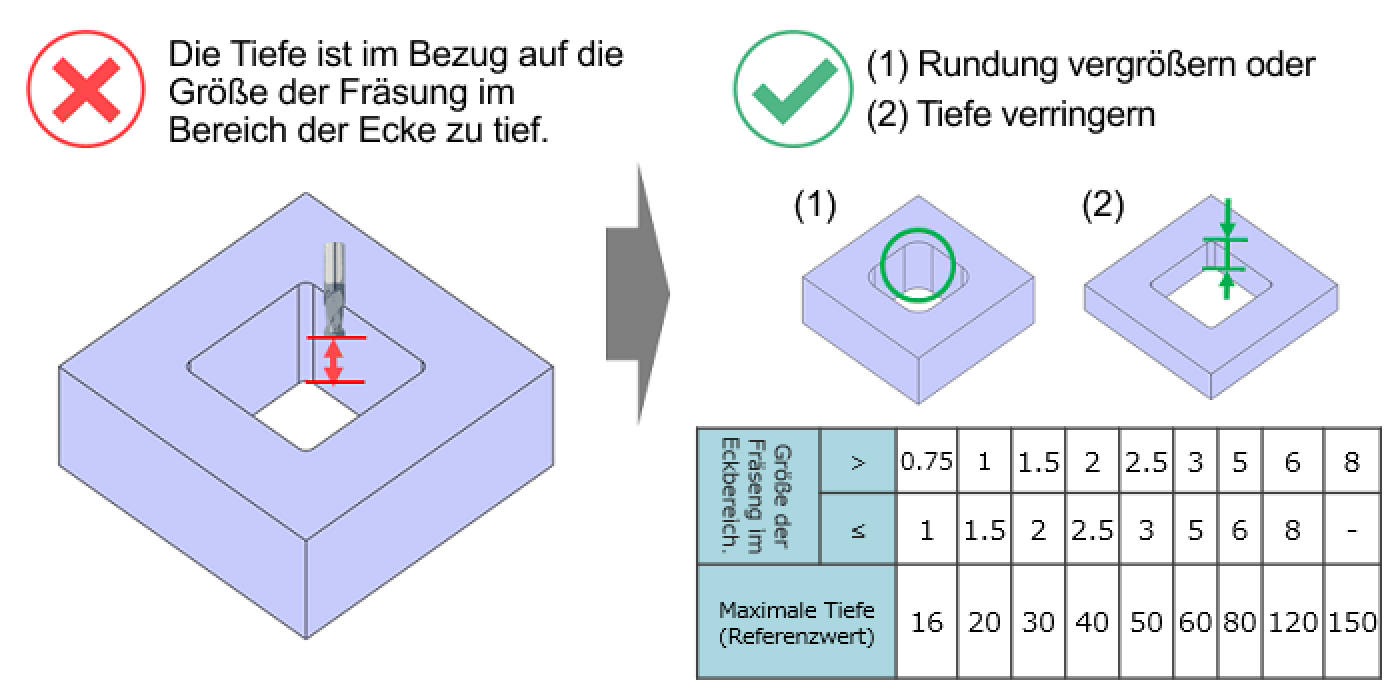

Fall 5: Die Tiefe der Tasche überschreitet den zulässigen Wert

  • Dieser Fehler tritt auf, wenn der Eckenradius im Inneren der Tasche nicht in die Norm des Werkzeugs passt.
  • Um dies zu beheben, vergrößern Sie den Eckenradius, um den Werkzeugdurchmesser zu erhöhen, oder entfernen Sie den Eckenradius, um die Bearbeitungsrichtung zu ändern.

Tipp

  • meviy erkennt die Bearbeitungsrichtung und den Werkzeugdurchmesser anhand des Radius der Taschenecke.
  • Eine Vergrößerung des Eckenradius vergrößert den Werkzeugdurchmesser und erhöht die mögliche Schnitttiefe.

  • Wenn eine der folgenden Meldungen im 3D-Viewer angezeigt wird, handelt es sich um diesen Fehler.
  • – “Tasche_Maximale Tiefe_Minimaler Radius begrenzt”
  • – “Tasche_Maximale Tiefe_Minimale Breite begrenzt”
  • – “Tasche_Maximale Tiefe_Minimaler Radius und minimale Breite nicht begrenzt”

Hinweise

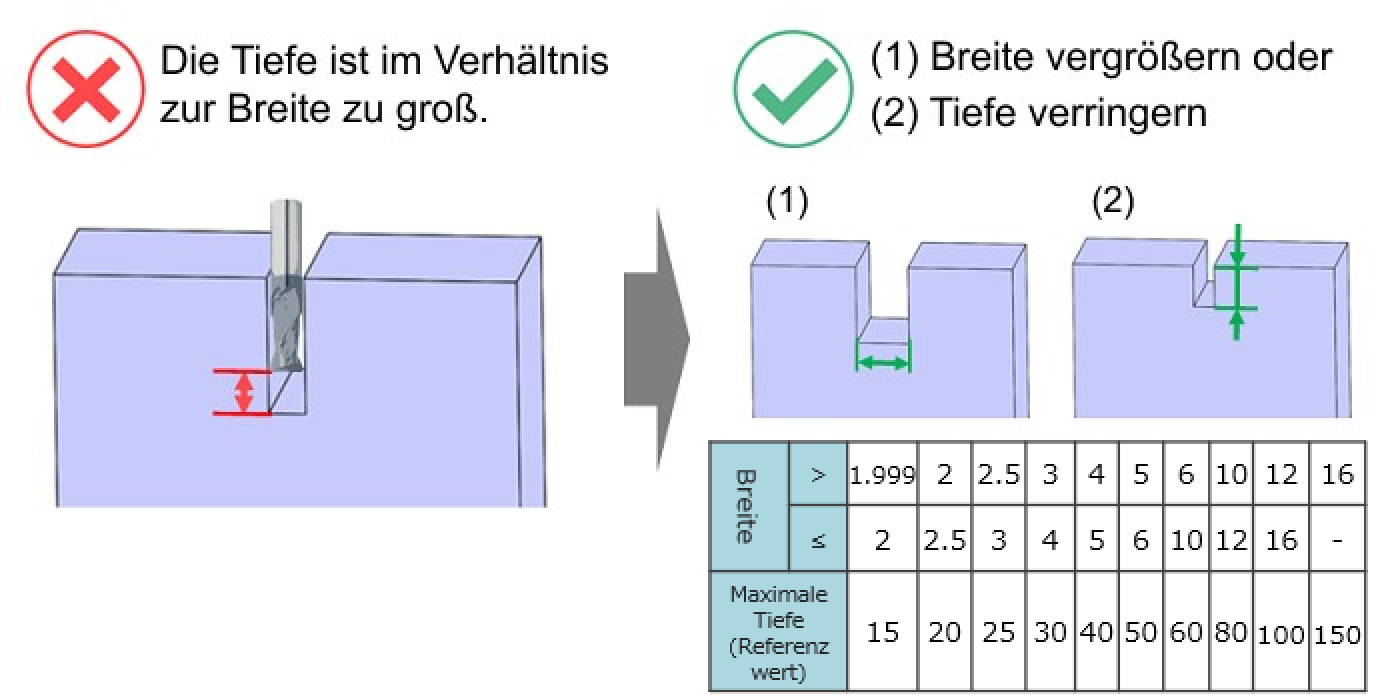

Fall 6: Unzureichende Taschenbreite

  • Dieser Fehler tritt auf, wenn die angegebene Bearbeitungstiefe zu tief für die Taschenbreite ist.
  • Der Werkzeugdurchmesser wird durch die minimale Taschenbreite bestimmt. Eine geringere Taschenbreite macht das Werkzeug schmaler und verhindert somit eine tiefere Bearbeitung.
  • Vergrößern Sie die Taschenbreite oder verringern Sie die Taschentiefe, um dieses Problem zu beheben.

Tipp

  • Wenn die folgende Meldung im 3D-Viewer angezeigt wird, handelt es sich um diesen Fehler.。
  • – “Taschenbreite – Mindestwert:”

Hinweise

  • Die Abmessungen der Taschen, die angeboten werden können, finden Sie unten.
  • →Frästeile＞Anwendbare Teile / Materialien＞Für Angebote geeignete Formen

Fall 7: Unzureichende Tiefe der Durchgangsbohrung

  • Dieser Fehler tritt auf, wenn die Bohrung zu tief ist und der Werkstückhalter mit dem Werkstück kollidiert.
  • Um dies zu beheben, passen Sie die Tiefe, den Durchmesser oder die Position der Bohrung an, um eine Kollision zu vermeiden.

Tipp

  • Dieser Fehler tritt auf, wenn der Eckenradius im Inneren der Tasche nicht in die Norm des Werkzeugs passt.
  • Um dies zu beheben, vergrößern Sie den Eckenradius, um den Werkzeugdurchmesser zu erhöhen, oder entfernen Sie den Eckenradius, um die Bearbeitungsrichtung zu ändern.
  • “Wenn eine der folgenden Meldungen im 3D-Viewer angezeigt wird, handelt es sich um diesen Fehler.
  • – “Tasche_Maximale Tiefe_Minimaler Radius begrenzt”
  • – “Tasche_Maximale Tiefe_Minimale Breite begrenzt”
  • – “Tasche_Maximale Tiefe_Minimaler Radius und minimale Breite nicht begrenzt”

Hinweise

Fall 8: Tasche _ Unverarbeitbare Pin-Ecke

  • Dieser Fehler tritt auf, wenn ein Eckwinkel in einer Ecke bleibt.
  • Die Lösung besteht darin, den vorgeschlagenen Radius zu verwenden oder den Entwurf zu ändern.

Tipp

Achtung

  • Ein Eckwinkel ist definiert als ein Eckwinkel, bei dem kein Radius in der Bearbeitungsrichtung erforderlich ist.
  • Zu den Formen gehören sowohl stumpfwinklige Ecken als auch die links abgebildeten.

Fall 9: Fehlerhafte Formerkennung

  • Dieser Fehler tritt auf, wenn es ein Problem mit der Qualität der hochgeladenen 3D CAD-Daten gibt und die Form beim Laden von mevyi deformiert wird.
  • Wenn die Form deformiert ist, versuchen Sie bitte die folgenden Schritte, um zu sehen, ob Sie ein Angebot erhalten können.

Status der Originaldaten

Status nach dem Laden von meviy

Tipp

  • Wenn die folgende Meldung im 3D-Viewer angezeigt wird, bezieht sie sich auf diesen Fehler.
  • – “Das Modell weist eine fehlerhafte Form auf.”
  • – “Die Datei konnte nicht gelesen werden.”

1. Formüberprüfung der hochgeladenen 3D CAD-Daten

  • Überprüfen Sie die Form der hochgeladenen 3D CAD-Daten.
  • Wenn es ein Problem mit der Form gibt, korrigieren Sie es und laden Sie das Modell erneut hoch.

Hinweise

  • Sichtkontrolle
  • – Gibt es verdrehte Oberflächen?
  • – Sind unerwünschte geometrische Details in der Querschnittsansicht zu erkennen?
  • – Sind da kleine Formen oder Lücken vorhanden?
  • Bestätigung der Formgebungsmethode
  • – Gibt es 3D-Formen, die ohne Skizzen erstellt werden?
  • – Formen durch Importieren von Linien aus DXF erstellt
  • – Formen, die mit der Geometrie von Referenz- oder Bauteil-Geometrien erstellt wurden
  • – Gibt es irgendwelche sich schneidenden Linien, die durch sich kreuzende Löcher entstehen?
  • – usw.
  • Bestätigung durch Kontrollinstrumente
  • – Prüfung auf unstimmige Formen
Wenn es kein Problem mit der Form gibt, oder wenn sich die Ladesituation nach dem erneuten Hochladen der korrigierten Datei nicht verbessert, versuchen Sie bitte den nächsten Schritt „2.

２．Die Änderung des Dateiformats

Laden Sie die Datei erneut in einem anderen 3D CAD-Dateiformat hoch als das, das Sie hochgeladen haben.

Hinweise

  • – Wenn meviy das native Format der von Ihnen verwendeten 3D-CAD-Datei unterstützt, versuchen Sie bitte, im nativen Format zu zitieren.
  • – Wenn Sie ein Zwischenformat verwenden, versuchen Sie bitte, ein Angebot im STEP- oder Parasolid-Format zu erstellen.
Wenn die Änderung der Geometrie und die Änderung des Dateiformats nicht helfen, wenden Sie sich bitte an unseren Support.

↑
